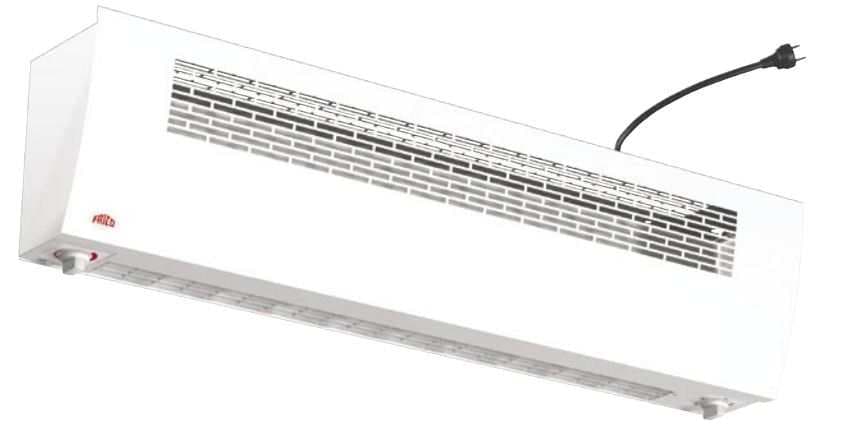

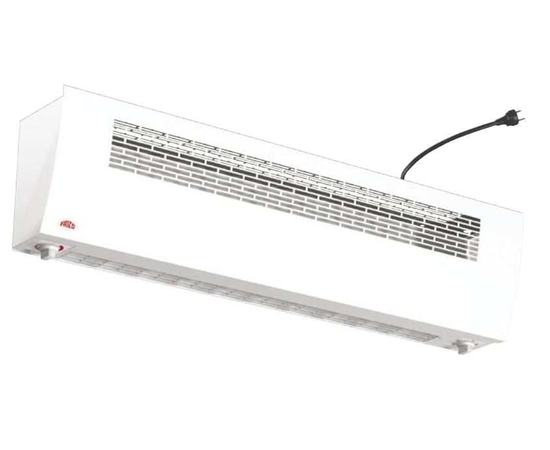

Электрические тепловые завесы серии Thermozone AD 100:AD-103|
AD-105|
Серия Thermozone AD 100:
Воздушные завесы для малых проемов
AD100 - наименьшая из воздушных завес Frico серии AD, предназначенная для установки над малыми проемами открытых окон отпуска товара, киосков, касс, где требуется разделение зон с разной температурой, защита от сквозняков и сохранение охлажденного воздуха.
Модели AD102, 103 и 105 являются источником дополнительного обогрева и улучшают условия труда. Эти завесы могут использоваться как повышающий комфортность «обогреватель двери», но для стандартных входных дверей рекомендуется применять модели других серий.
В комплект поставки входят скобы, при помощи которых завеса может монтироваться на стене над оконным проемом, дверью или в пространстве подвесного потолка. Завесы серии AD100 оборудованы встроенным пультом, задающим режимы потока воздуха и тепловой мощности.
Мотор вентилятора имеет высокую степень надежности. Модели с электрообогревом защищены от перегрева и снабжены встроенным термостатом.
• Низкий уровень шума.
• Коррозионно-стойкий корпус из гальванизированной и покрашенной белой эмалью листовой стали. Цветовой код: RAL 9016.
• Компактный дизайн.
• Встроенный регулятор мощности и скорости (AD102/103). У AD105 max скорость при любой мощности.
• Кабель с вилкой для включения в розетку (AD102/103). AD105 без кабеля.
• Защита от перегрева и встроенный термостат с диапазоном температур 3–35°C.
Профиль скоростей воздушного потока
Расположение и установка
Установка Воздушная завеса Thermozone AD100 размещается стационарно над проемом. В комплект поставки входят универсальные монтажные скобы для крепления к стене. Завеса может быть закреплена на потолке при помощи любых вертикальных гибких подвесок или смонтирована в конструкцию подвесного потолка. Расположение всегда горизонтальное с направлением щели выдува вниз.
При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха. При установке над широкими и невысокими проемами несколько завес располагаются вплотную друг к другу.
Для стандартных входных дверей рекомендуем модели воздушных завес серии ADA и AD200.
Электрическое подключение Модели AD102 и 103 имеют гибкий кабель с заземленной вилкой и подключаются к розетке в электроцепи с предохранителем на 16А.
Модель AD105 подключается через автомат защиты на 20А кабелем с сечением не менее 4мм2. В положении 1 термостат AD105 контролирует мощность от 0 до 3 кВт. В положении 2 мощность в 1,5кВт - постоянна, а термостат контролирует мощность 1,5-4,5кВт. Подсоединение кабеля сверху справа, если смотреть изнутри помещения (AD102/103).
Общие характеристики |
| Серия | Thermozone AD 100 |
| Параметры питающей сети, В/Гц | 220/50 |
| Режимы мощности, кВт | 0/*/1/2 |
| Расход воздуха, м3/ч | 200/400 |
| Скорость воздуха на выходе из сопла, м/с | 3,8 |
| Габаритные размеры (ДхГхВ),мм | 806х131х217 |
| Увеличение температуры проходящего через завесу воздуха при полной мощности и мин./макс. расходе, С | 30/15 |
| Высота установки, м | 1,5 |
| Максимальный ток, А | 9,1 |
| Управление | Встроенный регулятор |
Уровень шума, дБ | 36/48 | Класс защиты | IP20 | | Вес, кг | 9 |
| Способ установки | горизонтально |
* режим вентилятора
