Труборасширитель делает цилиндрический раструб под пайку, а не конус под накидную гайку.
Для выбора нужны наружный диаметр, материал и состояние трубы. Головка и рабочий ход должны соответствовать инструменту.
Как выбрать труборасширитель: таблица параметров
Экспандер подбирают под конкретную трубу и соединение. Мощность привода не компенсирует неподходящую насадку или недопустимый материал.
На небольшом экране таблицу можно прокрутить вправо.
| Критерий | Что определить | Как влияет на выбор |
|---|---|---|
| Задача | Цилиндрический раструб под пайку либо конус под гайку. | Для этих операций нужны разные рабочие элементы. |
| Материал | Марку, состояние и допустимую толщину стенки трубы. | Инструмент должен разрешать обработку данной трубы. |
| Размер | Наружный диаметр в миллиметрах или дюймах. | Головку выбирают по точному размеру, без округления до ближайшего. |
| Насадки | Наличие нужных головок и их совместимость с корпусом. | Комплект инструментов может не включать все требуемые размеры. |
| Привод | Частоту работы, доступ к месту соединения и усилие. | Ручной, гидравлический или аккумуляторный вариант решает разные задачи удобства. |
| Раструб | Требования к глубине, посадке и геометрии соединения. | Размеры определяются технологией соединения и документацией инструмента. |
| Подготовка | Резку, снятие заусенцев и очистку трубы. | Без подготовленного торца риск трещин и деформации выше. |
Например, руководство YELLOW JACKET предусматривает мягкую медь либо предварительную подготовку конца трубы отжигом.
Для другой модели сначала проверяют её собственные требования.

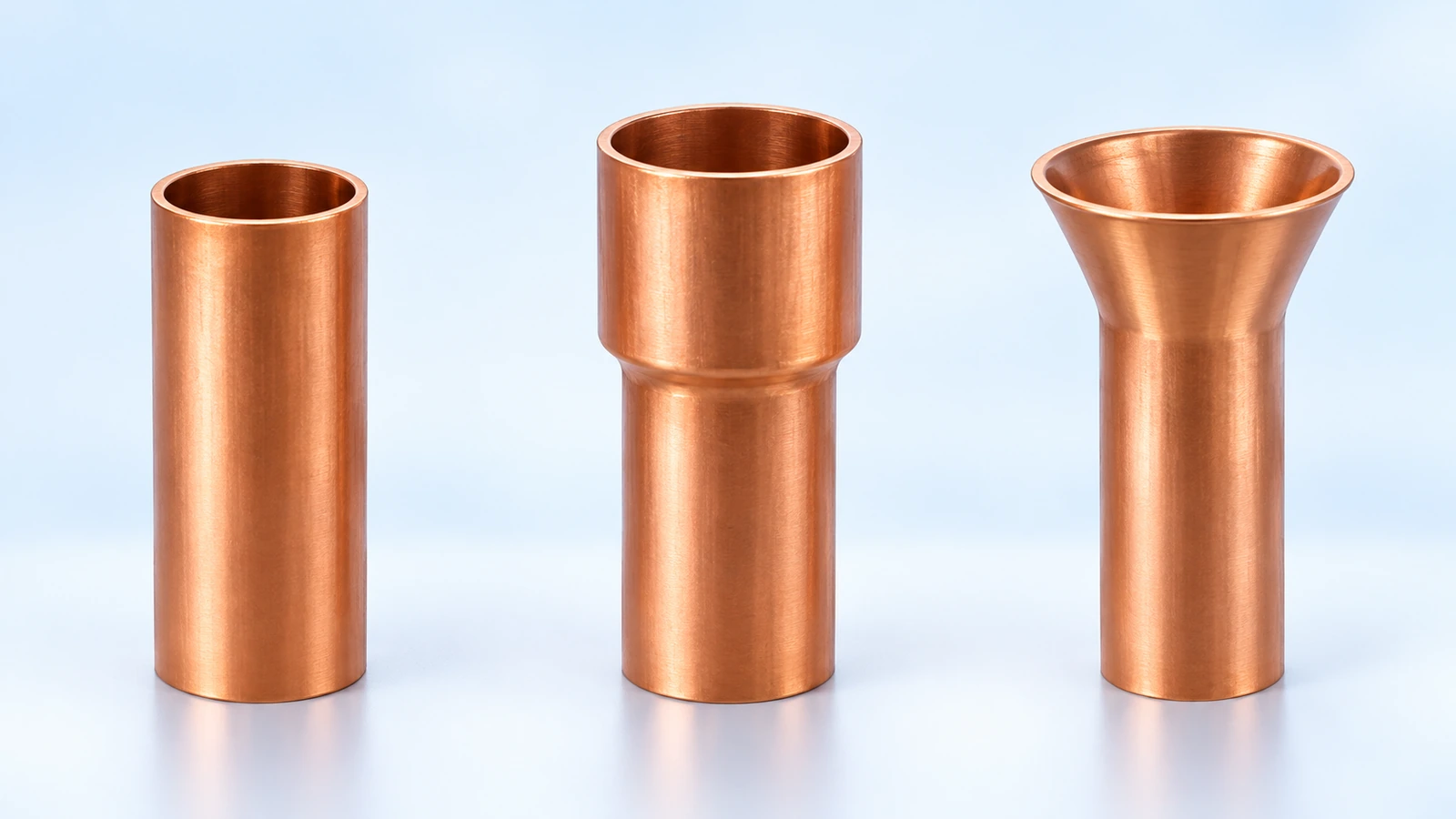

Раструб под пайку и вальцовка: в чём разница
При расширении конец трубы становится цилиндрическим гнездом для другой трубы того же исходного размера. Это подготовка к предусмотренному паяному соединению.
При вальцовке формируют коническую отбортовку под накидную гайку и ответную поверхность штуцера. Такой конус не заменяет цилиндрический раструб.
Различие видно по назначению экспандера YELLOW JACKET и инструмента для конической вальцовки. Выбирают нужную операцию, а не похожее название набора.
Раструб формирует посадочное место. Герметичность получают после выполнения предусмотренного соединения и последующей проверки контура.

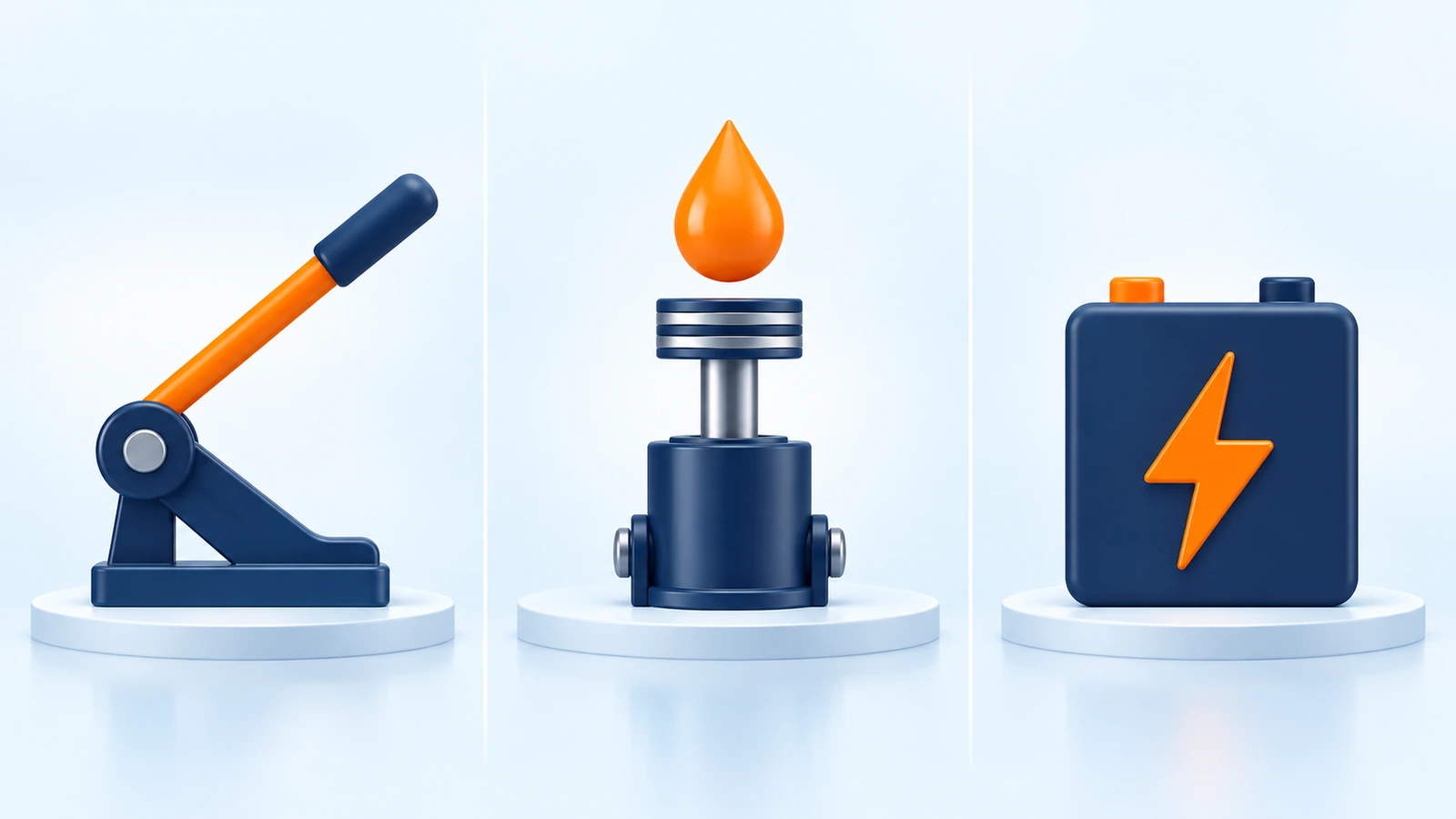

Ручной, гидравлический и аккумуляторный расширитель
Рычажный
Усилие создаётся рукоятками. Важны рабочее пространство, допустимый размер трубы и удобство полного контролируемого хода.
Гидравлический
Усилие передаётся через гидравлический механизм. Он облегчает работу, но не отменяет требований к материалу и подготовке торца.
Аккумуляторный
Привод уменьшает объём ручной работы при повторяющихся операциях. Проверяют перечень совместимых головок, заряд и условия применения.
Отдельно существуют ударные расширители, в которых форму получают ударной подачей. Назначение такого инструмента показано у YELLOW JACKET.
Для ударного инструмента особенно важны соответствие диаметра и контроль деформации. Его не выбирают как универсальную замену головкам любого экспандера.
Как выбрать размер головки и проверить комплект
Головку выбирают по наружному диаметру трубы. Дюймовые и метрические размеры не подменяют друг другом по внешнему сходству.
Точный диаметр
Сверяют маркировку трубы и размер головки. Например, 3/8″ — это 9,525 мм, а не произвольная труба около 10 мм.
Совместимость головок
Резьба или посадка головки должны соответствовать конкретной модели. Похожая внешне насадка другого семейства не гарантирует правильный ход.
Рабочая поверхность
Проверяют чистоту сегментов и отсутствие повреждений. Износ и заусенцы на головке способны отпечататься на внутренней поверхности раструба.
До покупки труборасширителя выписывают все нужные диаметры и сравнивают с комплектом. Максимальный размер в названии не означает наличие любого промежуточного.

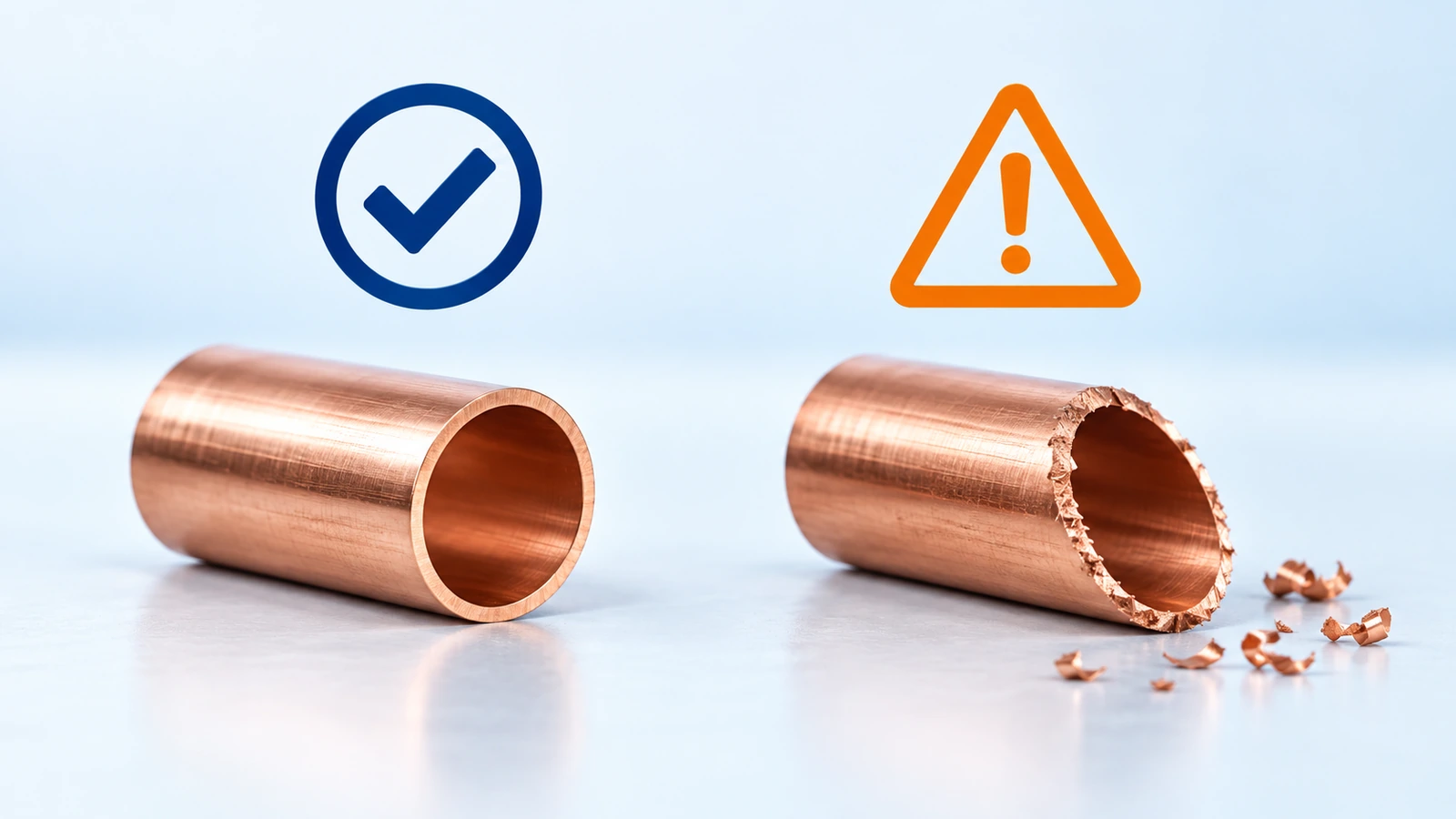

Подготовка медной трубы перед расширением
Сначала получают ровный торец без сильного смятия. При резке ролик подают постепенно, сохраняя форму трубы.
Затем убирают внутренние и наружные заусенцы и удаляют стружку. Инструмент не должен продавливать мусор внутрь холодильной трассы.
Для подготовки используют подходящие труборезы и риммеры. После обработки проверяют кромку, а не только внешний вид среза.
Необходимость и способ отжига определяют по материалу и инструкции инструмента. Подготовку выполняют до расширения, с соблюдением технологии холодильного монтажа.
Как сделать раструб: последовательность работы
Конкретный ход, положение головки и возможное повторное расширение задаёт инструкция экспандера. Общая последовательность помогает не пропустить подготовку и контроль.
- ТорецРовно отрезать трубу, снять заусенцы и удалить стружку.
- ГоловкаВыбрать размер и установить насадку по инструкции модели.
- ПосадкаПодготовленный конец должен занимать предусмотренное положение без принудительного перекоса.
- РасширениеВыполнить рабочий ход и, если требуется, промежуточный поворот по инструкции инструмента.
- ОсмотрОсвободить головку предусмотренным способом; проверить край, стенку и круглость.
- Посадка трубыПроверить глубину и зазор по технологии соединения, затем подготовить узел к пайке.
В инструкции YELLOW JACKET 790428 Rev D отдельно указаны снятие заусенцев и подготовка меди. Для небольших размеров допускается промежуточный поворот при расширении.
Этот приём не является общей командой для любого гидравлического или аккумуляторного экспандера. У него должны быть собственные указания изготовителя.

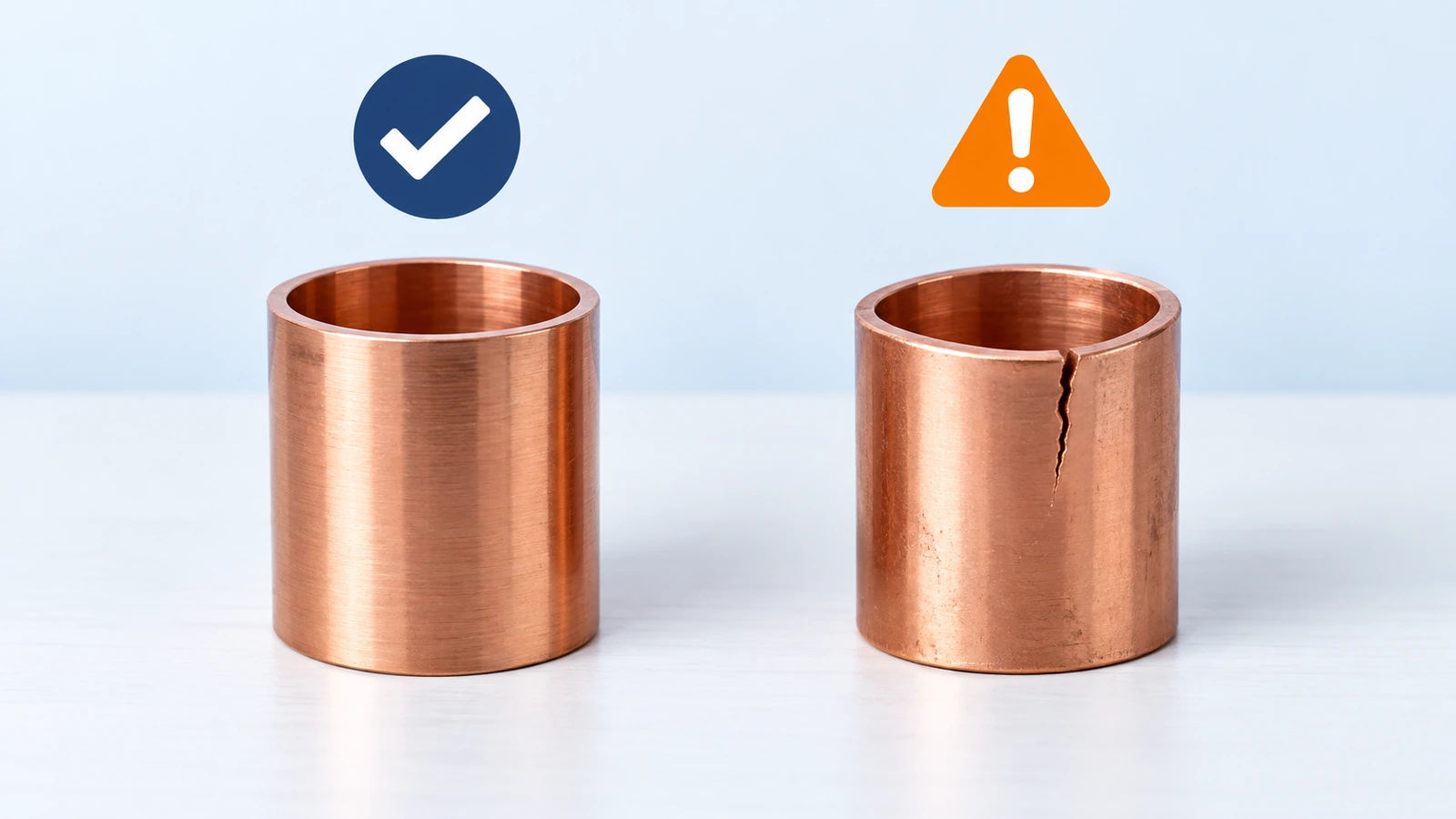

Как проверить готовый раструб
Нет трещин
Осматривают кромку и стенку по окружности. Продольная трещина от края — признак брака, а не допустимый след инструмента.
Сохранена форма
Раструб должен соответствовать посадке и не иметь выраженной овальности, складок и смятых сегментов.
Подходящая посадка
Ответная труба входит на предусмотренную глубину. Недопустимо компенсировать слишком большой зазор дополнительным припоем без разрешённой технологии.
Небольшие следы сегментов оценивают по требованиям инструмента и соединения. Универсального допуска на глубину следа для всех труб и экспандеров нет.
Что сделать после расширения и перед пайкой
Сохраняют чистоту внутренних поверхностей и проверяют геометрию сборки. Глубину ввода и зазор выбирают по технологии соединения, диаметру и используемому припою.
После пайки выполняют предусмотренные проверку герметичности и дальнейшие операции подготовки контура. Визуально аккуратный шов не заменяет испытание.
Если конец трубы растянут, растрескался или заметно утонён, дефектный участок удаляют и подготавливают новый. Повторное силовое расширение не восстанавливает прочность.
Полный инструментальный комплект подбирают в категории инструмента для медных труб, учитывая этапы резки, обработки кромки и формирования раструба.
Труборасширители и инструмент подготовки торца
Для работы нужны не только экспандер и головки. Ровный рез и чистая кромка непосредственно влияют на результат расширения.

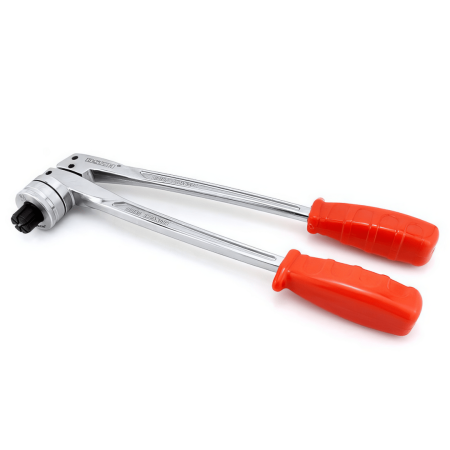

DSZH CT-100A
Ручной труборасширитель для подготовки раструбов под пайку. Применяется с подходящей размерной головкой и допустимой трубой.
- Диаметры: 3/8″–1 1/8″.
- Ручной рычажный привод.
- Труборез и риммер в комплекте.

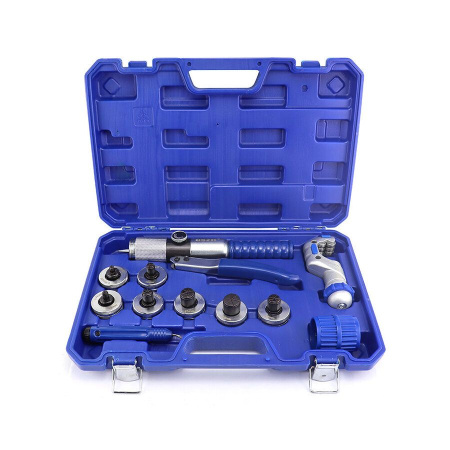

DSZH CT-300A
Гидравлический экспандер с ручной подачей. Для работы выбирают головку под наружный диаметр и учитывают состояние меди.
- Диаметры: 3/8″–1 1/8″.
- Ручной гидравлический привод.
- Труборез и риммеры в комплекте.

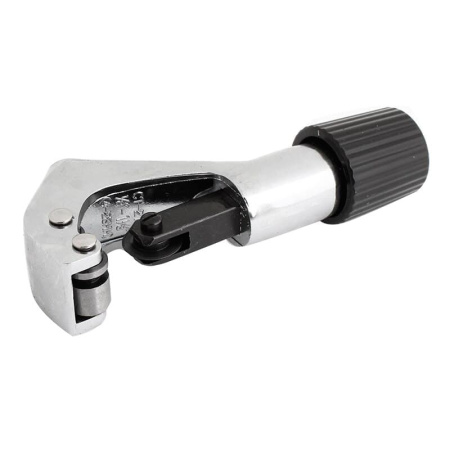

DSZH CT-274
Роликовый труборез для подготовки медной трубы перед обработкой кромки и расширением. Ролик подают постепенно, без смятия торца.
- Диаметры: 1/8″–1 1/8″.
- Для меди и алюминия.
- Ручная роликовая резка.
DSZH CT-208
Бочковый риммер для обработки торца после резки. Стружку удаляют до дальнейшей подготовки соединения.
- Внутренняя и наружная кромки.
- Для меди и алюминия.
- Пластиковый корпус.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Этап работы | Ключевая особенность |
|---|---|---|
| DSZH CT-100A Артикул: 00591 | Формирование раструба. | Рычажный привод; 3/8″–1 1/8″. |
| DSZH CT-300A Артикул: 04605 | Формирование раструба. | Ручной гидравлический привод; 3/8″–1 1/8″. |
| DSZH CT-274 Артикул: 04608 | Резка трубы. | Роликовый труборез для меди и алюминия. |
| DSZH CT-208 Артикул: 00256 | Обработка кромок. | Внутренняя и наружная кромки. |
Инструменты в одном разделе могут выполнять разные операции. Совместимость размеров головки, трубы и способа соединения проверяют до работы.
Ошибки при расширении медной трубы
Если инструмент заклинивает или требует необычного усилия, работу прекращают и проверяют причину. Дополнительное усилие не является способом контроля качества.
Частые вопросы о труборасширителях
Можно сделать вальцовку труборасширителем?
Обычный экспандер формирует цилиндрический раструб. Для конуса под гайку требуется соответствующий вальцовочный инструмент либо предусмотренная отдельная оснастка набора.
Подходит ли любая медная труба?
Нет. Важны состояние меди, толщина стенки, диаметр и допуск инструмента. Требования к мягкой или предварительно подготовленной меди берут из инструкции.
Гидравлический инструмент всегда лучше рычажного?
Он может требовать меньшего ручного усилия, но выбор зависит от объёма работ, доступа и диаметров. Сам привод не гарантирует отсутствие брака.
Нужен ли аккумуляторный расширитель для редкого монтажа?
Оценивают повторяемость работ и удобство. При небольшом объёме подходящий ручной инструмент может решать ту же задачу формирования раструба.
Можно оставить трещину у края и заполнить её припоем?
Повреждённый раструб переделывают. Припой не должен заменять целую стенку трубы или исправлять недопустимую геометрию.
Почему труба не входит в готовый раструб?
Проверяют размер головки, материал, полный рабочий ход, форму и заусенцы. Повторное расширение допускается только по инструкции, без бесконтрольного растяжения.
Что определяет качество раструба
Правильный труборасширитель соответствует материалу, диаметру и состоянию медной трубы. Насадку подбирают по точному размеру.
Результат проверяют по целостности стенки, форме и посадке. Герметичность оценивают после завершённого соединения, а не сразу после расширения.
