Frico AR315E14

Электрические тепловые завесы серии Thermozone AR300:AR310E09|AR320E18|

Серия Thermozone AR300:

Воздушные завесы скрытой установки для дверей высотой до 3,5м

Назначение и область применения

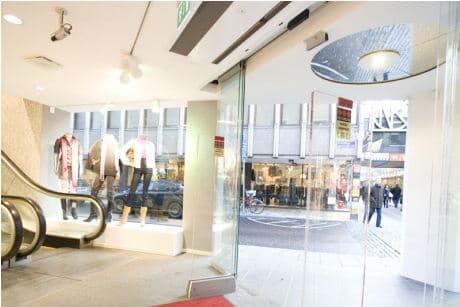

Воздушные завесы группы AR300 предназначены для защиты входных групп с повышенными требованиями к дизайну. Устанавливаются горизонтально за подвесной потолок так, что видимой остается только нижняя часть прибора с решетками забора/выдува воздуха. Завесы данной группы имеют встроенные элементы системы управления.

Обеспечение комфорта

Современные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.

Эффективность и экономичность

Используемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.

Дизайн

AR300 предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.

Отличительные особенности

• Оптимизированные по концепции Thermozone параметры воздушного потока.
• Встроенная плата управления обеспечивает оптимальный режим работы завесы в зависимости от продолжительности и частоты открытия дверей.
• Возможность подключения к системе диспетчеризации (BMS).
• По заказу видимые поверхности могут быть покрашены в необходимый цвет.
• Коррозионно-стойкий корпус из оцинкованного стального листа, окрашенного методом порошкового напыления. Цветовой код (нижняя часть): RAL 9016, NCS 0500.

Профиль скоростей воздушного потока

Система управления

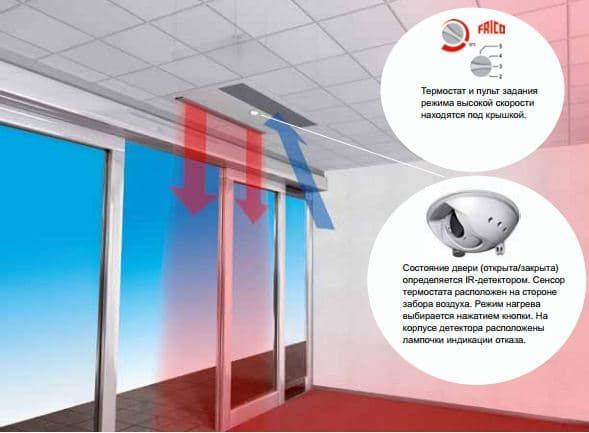

Завесы группы AR300 оснащены встроенными приборами управления, которые обеспечивают полностью автоматизированный режим работы. Внешних подключений не требуется, и после ввода питания и установки завесы полностью готовы к работе. Если расстояние между IR-детектором и отражающей пленкой слишком велико, в этом случае рекомендуем использовать дублирующий дверной контакт (принадлежность).Настройки выполнены в заводских условиях для работы по следующему алгоритму: по сигналу «дверь открыта» завеса включается и работает на высокой скорости, обеспечивая максимальную защиту проема. По истечении заданного интервала, если за это время не было открытий дверей, завеса переводится в режим низкой скорости и работает на аккумуляцию тепла в помещении, пока не будет достигнута температура, заданная на термостате. Существует возможность подключения к системе диспетчеризации здания (BMS) и/или подключения выносного пульта управления.

Монтаж и подключение

Mонтаж

Завесы AR300 устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока как можно ближе к проему дверей заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм.

Настройка

IR-детектор крепится на смотровом люке. Пленка отражатель (входит в комплект поставки) размещается на дверях. Детектор наводится на отражатель. Максимальное расстояние между детектором и отражающей пленкой 1,8м. Если расстояние больше, отражающая пленка должна быть по нормали к детектору.Этого можно добиться разместив отражающую пленку на поверхности подходящей призмы. Когда расстояние слишком велико вы можете использовать дублирующий дверной контакт.

Подключение

Питающий кабель заводится в завесу через отверстия в верхней или боковой части завесы. Используется 5-и жильный кабель с двойной изоляцией (3ф + 0 + земля). Клеммная коробка предназначена для подключения кабелей сечением не свыше 16 мм?.

Общие характеристики
Серия	Thermozone AR 300
Напряжение, В	380
Режимы мощности, кВт	0/7/13,5
Расход воздуха, м3/ч	1400/2800
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С	29/15
Скорость воздуха на выходе из сопла, м/с	13,3
Габаритные размеры (ДхГхВ),мм	1526х595х302
Высота установки, м	3.5
Максимальный ток, А	19.5
Управление	IR-детектор
Уровень шума, дБ	43
Класс защиты	IP20
Вес, кг	58
Способ установки	горизонтально
