Электрические тепловые завесы серии Thermozone AR300:AR315E14|
AR320E18|
Серия Thermozone AR300:
Воздушные завесы скрытой установки для дверей высотой до 3,5м

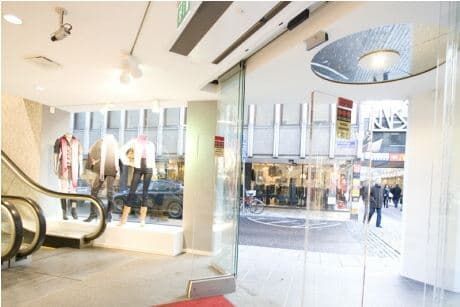

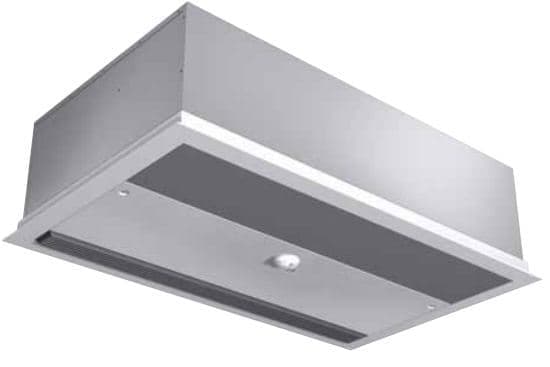

Назначение и область применения Воздушные завесы группы AR300 предназначены для защиты входных групп с повышенными требованиями к дизайну. Устанавливаются горизонтально за подвесной потолок так, что видимой остается только нижняя часть прибора с решетками забора/выдува воздуха. Завесы данной группы имеют встроенные элементы системы управления.
Обеспечение комфортаСовременные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.
Эффективность и экономичностьИспользуемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.
ДизайнAR300 предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.
Отличительные особенности• Оптимизированные по концепции Thermozone параметры воздушного потока.
• Встроенная плата управления обеспечивает оптимальный режим работы завесы в зависимости от продолжительности и частоты открытия дверей.
• Возможность подключения к системе диспетчеризации (BMS).
• По заказу видимые поверхности могут быть покрашены в необходимый цвет.
• Коррозионно-стойкий корпус из оцинкованного стального листа, окрашенного методом порошкового напыления. Цветовой код (нижняя часть): RAL 9016, NCS 0500.
Профиль скоростей воздушного потока
Система управления
Завесы группы AR300 оснащены встроенными приборами управления, которые обеспечивают полностью автоматизированный режим работы. Внешних подключений не требуется, и после ввода питания и установки завесы полностью готовы к работе. Если расстояние между IR-детектором и отражающей пленкой слишком велико, в этом случае рекомендуем использовать дублирующий дверной контакт (принадлежность).Настройки выполнены в заводских условиях для работы по следующему алгоритму: по сигналу «дверь открыта» завеса включается и работает на высокой скорости, обеспечивая максимальную защиту проема. По истечении заданного интервала, если за это время не было открытий дверей, завеса переводится в режим низкой скорости и работает на аккумуляцию тепла в помещении, пока не будет достигнута температура, заданная на термостате. Существует возможность подключения к системе диспетчеризации здания (BMS) и/или подключения выносного пульта управления.
Монтаж и подключение
Mонтаж Завесы AR300 устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока как можно ближе к проему дверей заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм.
НастройкаIR-детектор крепится на смотровом люке. Пленка отражатель (входит в комплект поставки) размещается на дверях. Детектор наводится на отражатель. Максимальное расстояние между детектором и отражающей пленкой 1,8м. Если расстояние больше, отражающая пленка должна быть по нормали к детектору.Этого можно добиться разместив отражающую пленку на поверхности подходящей призмы. Когда расстояние слишком велико вы можете использовать дублирующий дверной контакт.
Подключение Питающий кабель заводится в завесу через отверстия в верхней или боковой части завесы. Используется 5-и жильный кабель с двойной изоляцией (3ф + 0 + земля). Клеммная коробка предназначена для подключения кабелей сечением не свыше 16 мм?.
Общие характеристики |
| Серия | Thermozone AR 300 |
| Напряжение, В | 380 |
| Режимы мощности, кВт | 0/4,5/9 |
| Расход воздуха, м3/ч | 1000/2000 |
| Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С | 27/14 |
| Скорость воздуха на выходе из сопла, м/с | 13,3 |
| Габаритные размеры (ДхГхВ),мм | 1057х595х302 |
| Высота установки, м | 3.5 |
| Максимальный ток, А | 13,0 |
| Управление | IR-детектор |
Уровень шума, дБ | 43 | Класс защиты | IP20 | | Вес, кг | 42 |
| Способ установки | горизонтально |
