Frico AC205

Электрические тепловые завесы серии Thermozone AC 200:AC203|AC203C|AC206|AC209|AC210|AC212|AC209XL|AC212XL|

Серия Thermozone AC 200:

Воздушные завесы для дверей высотой до 2,5 метров

Серия воздушных завес Thermozone AC200 включает в себя модели без нагрева и с электрообогревом. Модели на горячей воде серии WAС200 поставляются по спецзаказу.

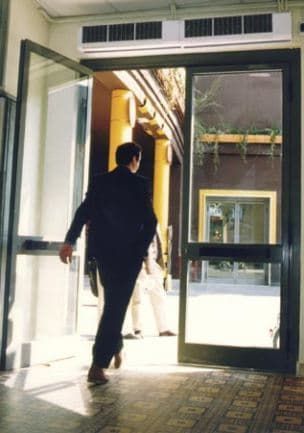

Завесы серии АС200 предназначены для стационарной установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы с блоками обогрева применяются, как правило, для защиты от проникновения холода, а также в качестве дополнительного источника тепла для поддержания заданной температуры внутри помещения. Завесы без обогрева применяются для разделения зон с разной температурой при необходимости сохранения кондиционированного или охлажденного воздуха.

Благодаря компактности конструкции, завесы серии AС200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы устанавливаются вплотную друг к другу так, чтобы организовать непрерывный воздушный поток и управляются с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для проема любой ширины.

• Низкий уровень шума
• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.
• Компактная конструкция, требующая минимум пространства над дверью.
• Встроенная защита от перегрева. Кнопка взведения доступна через нижнюю решетку.
• Пульт управления может устанавливаться в любом удобном месте или встраиваться в завесу.
• Модель АС203С имеет шнур с вилкой, встроенные пульт управления и термостат.
Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Воздушные завесы серии АС200 размещаются стационарно над проемом и могут крепиться на стену на стандартных скобах, или к потолку на стержневой или гибкой подвеске. Возможна установка в подвесной потолок. Завеса располагается горизонтально, поток воздуха направлен вниз. Модели длиной 1,5 и 2 метра крепятся в трех точках. При установке над широким проемом несколько завес располагаются вплотную друг к другу на всю его ширину и управляются с одного пульта.

Электроподключение AC 200

Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод осуществляется через удаляемые выбивки (6 x ?29 мм), расположенные в верхней части корпуса. Максимальное сечение силового кабеля 16 мм2 , а кабеля для приборов управления - до 6 мм2. Для завес с электрообогревом мощностью больше 3кВт силовой ввод и подача напряжения в цепи управления осуществляются на разные группы. Приборы АС209XL и AC215XL имеют два силовых ввода.

Общие характеристики
Серия	Thermozone AС 200
Напряжение, В	380
Режимы мощности, кВт	0/*/2,5/5
Расход воздуха, м3/ч	1400/1900
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С	10/7
Скорость воздуха на выходе из сопла, м/с	7,5
Габаритные размеры (ДхГхВ),мм	1500х240х250
Высота установки, м	2.5
Максимальный ток, А	7,8
Управление	пульт управления, 2 позиции по расходу и 2 - по мощности
Уровень шума, дБ	43
Класс защиты	IP21
Вес, кг	21
Способ установки	горизонтально

*режим вентилятора
