Дроссель-клапан(Пр) - 1 - 150x100 - 170 (оц. ст. 0.50/100 - Шина R20х65О)

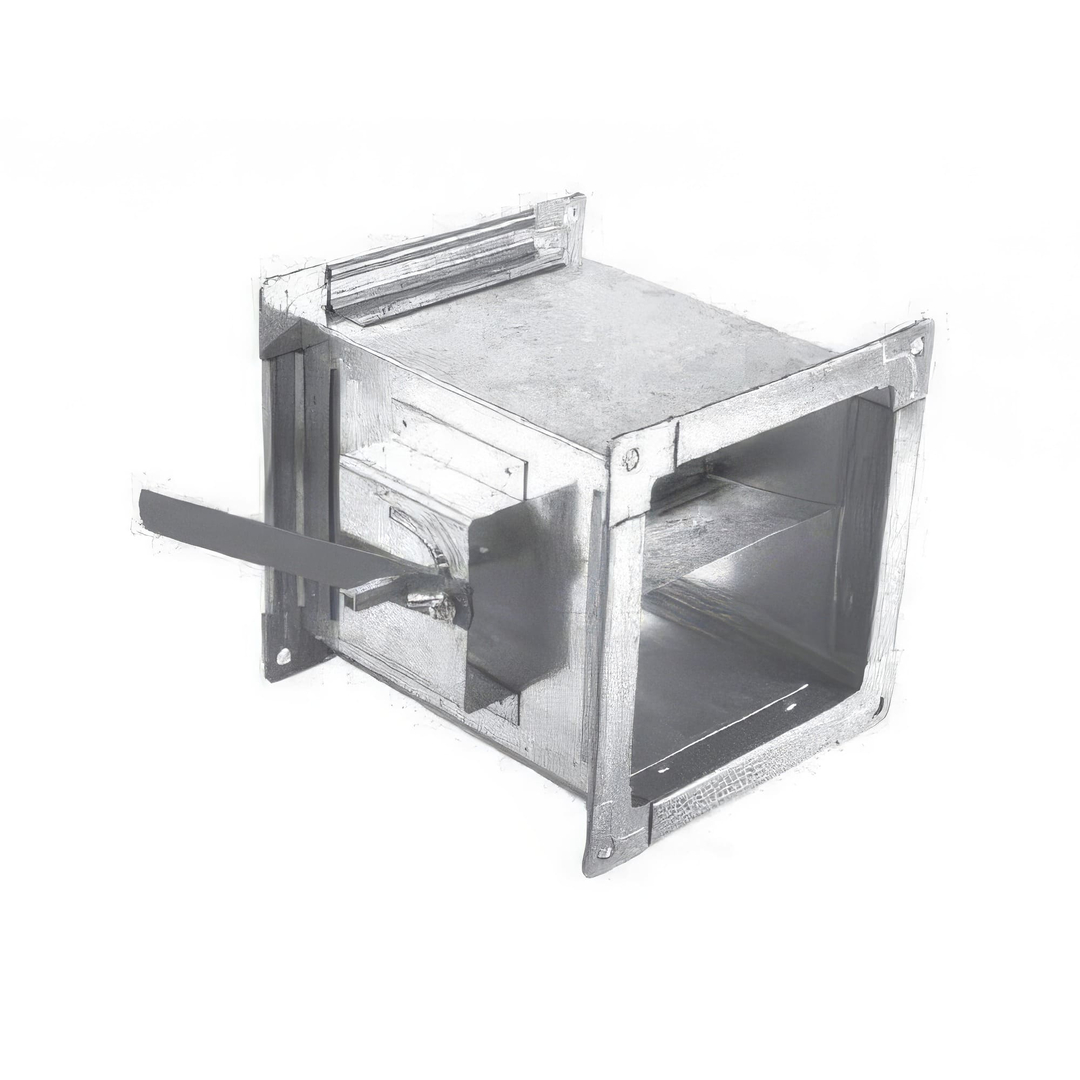

Дроссель-клапан(Пр) - 1 - 150 × 100 - 170 (оц. ст. 0.50/100 - Шина R20 × 65О) — прямоугольный регулирующий клапан для изменения объёма воздуха и выравнивания аэродинамического сопротивления в вентиляционной сети. Поворотная заслонка позволяет настроить проходное сечение канала и сбалансировать отдельный участок системы.

Характеристики:

• Тип: прямоугольный дроссель-клапан
• Присоединительный размер: 150 × 100 мм
• Монтажная длина: 170 мм
• Материал: оцинкованная сталь
• Толщина стали: 0,50 мм (0.50/100)
• Соединение: фланцевое, шина R20×65О
• Максимальная температура перемещаемой среды: +80 °C
• Допустимое содержание пыли и твёрдых примесей: не более 100 мг/м³

Ключевые преимущества:

• Балансировка системы: изменение положения заслонки регулирует расход и сопротивление на выбранном участке
• Защита металла: цинковое покрытие уменьшает коррозионное воздействие на стальной корпус
• Совместимость с трассой: фланцевое исполнение рассчитано на прямоугольный воздуховод заданного сечения
• Контролируемая настройка: положение заслонки можно корректировать при пусконаладке вентиляционной сети

Применение и особенности:

• Рабочая среда: воздух и невзрывоопасные газовоздушные смеси с агрессивностью не выше агрессивности воздуха по отношению к углеродистой стали
• Ограничения: среда не должна содержать липкие вещества и волокнистые материалы; температура — не выше +80 °C
• Монтаж: клапан устанавливают по направлению трассы, соединение уплотняют и оставляют доступ к механизму регулировки
• Пусконаладка: положение заслонки задают по проектному расходу и проверяют измерением после запуска системы
