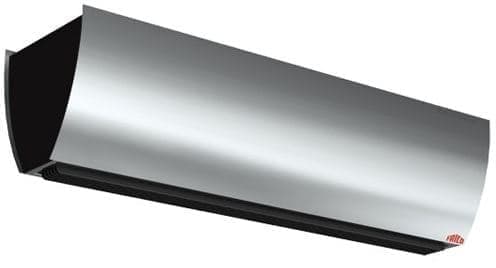

Воздушные завесы без обогрева серии Thermozone Portier:PS215A|
Серия Thermozone Portier:
Воздушная завеса для входных дверей высотой до 2,5м
Назначение и область применения Воздушные завесы серии Portier специального дизайна с корпусом из матовой (Матовая) нержавеющей стали предназначены стали используются для защиты входных дверей в помещениях, где предъявляются повышенные эстетические требования к дизайну. Приборы выпускаются в двух типоразмерах по длине, что дает возможность перекрывать проемы любой ширины.
Обеспечение комфортаСовременные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.
Эффективность и экономичностьИспользуемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.
ДизайнЗавесы серии Portier имеют уникальный симметричный дизайн, основные фронтальные поверхности корпуса из матовой нержавеющей стали, а торцы окрашены в черный цвет. Окраска корпуса в требуемый цвет возможна по спецзаказу.
Отличительные особенности• Низкий уровень шума.
• Простая и удобная установка крепежные элементы находятся на верхней части завесы. Возможно крепление к стене на монтажных скобах или к потолку посредством монтажного комплекта, шпилек, тросов или цепочек.
• Регулируемое направление потока воздуха. Угол выдува выбирается в зависимости от погодных условий и особенностей эксплуатации.
• Характеристики струи оптимизированы в соответствии с технологией Thermozone.
• Корпус из нержавеющей стали (Матовая). Цвет решетки и торцевых элементов: черный, RAL 9005. Окраска в необходимый цвет возможна по специальному заказу.
Профиль скоростей воздушного потока
Монтаж и подключение
Mонтаж Приборы устанавливаются только горизонтально над проемом с выдувом воздушного потока сверху-вниз. Pасстояние от решетки выдува до легковоспламеняемых предметов или материалов должно быть не менее 50мм. Четыре крепежных отверстия М6 расположены в верхней части прибора. Для крепления к стене используется монтажный комплект P2WB. Для крепления к потолку используется монтажный комплект ADPK1 и cкобы для крепления к потолку ADPF1. Помимо этого прибор может подвешиваться на тросах, цепочках или стержнях с резьбой. О возможных вариантах установки более подробно на следующей странице. Для максимального эффекта защиты приборы следует располагать по возможности ближе к краю проема по всей его ширине. В широких проемах устанавливаются несколько блоков завес вплотную друг к другу так, чтобы поток воздуха был непрерывен. Для стыковки приборов может использоваться соединительный комплект P2JK.
Подключение Соединение должно выполняться кабелем с двойной изоляцией, а его сечение соответствовать нагрузкам по току. Силовые клеммы рассчитаны на подвод кабеля сечением не более 16мм 2 , а клеммы группы управления до 2,5мм 2 . Обычно питание блока нагрева и группы управления подается из разных источников. Для завес малой мощности оно может быть объединено.
Общие характеристики |
| Серия | Thermozone AС 200 |
| Напряжение, В | 220 |
| Расход воздуха, м3/ч | 1000/1300 |
| Скорость воздуха на выходе из сопла, м/с | 8.3 |
| Габаритные размеры (ДхГхВ),мм | 1020x295x280 |
| Высота установки, м | 2.5 |
| Максимальный ток, А | 0,45 |
| Управление | 2-х позиционный пульт скорости |
Уровень шума, дБ | 44 | Класс защиты | IP21 | | Вес, кг | 14 |
| Способ установки | горизонтально |
