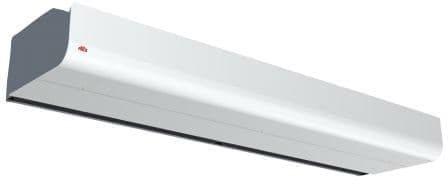

Frico PA4215E18

Электрические тепловые завесы серии Thermozone PA4200:PA4210E12|PA4220E24|PA4225E30|

Серия Thermozone PA4200:

Универсальные воздушные завесы с высотой установки до 4,2 метров

Назначение и область применения

Воздушные завесы серии РА4200 имеют гораздо больше функциональных возможностей, чем модели завес, которые существовали прежде. Области применения значительно расширились. PA4200 возможно использовать, как для защиты больших ворот промышленных и складских сооружений, так и больших проемов административных зданий, спортивных и зрелищных объектов. Воздушные завесы располагают обширным арсеналом функций, которые обеспечивают работу в полностью автоматизированном режиме, учитывающем особенности данного конкретного проема дверей.

Дизайн

Благодаря современному дизайну и большому набору принадлежностей, завесы серии РА4200 прекрасно впишутся в различные интерьеры и архитектурные решения входных групп зданий любого назначения. Фронтальная и нижняя панели завесы, как опция, могут быть окрашены в любой цвет по запросу клиента. Воздушная завеса универсальна и может устанавливаться вертикально, горизонтально и за подвесной потолок.

Отличительные особенности

• Встроенные элементы современной интеллектуальной системы управления SIRe, имеющей все необходимые настройки для полностью автоматической работы.
• Имеются модели с теплообменникомсерии WLL для работы с тепловым насосом.
• Передняя крышка легко открывается и фиксируется в открытой позиции, что значительно упрощает установку и обслуживание.
• При вертикальной установке для завесы понадобится Комплект для вертикальной установки, а для архитектурного оформления такой установки она может оснащаться Дизайн комплектом.
• При скрытой установке за подвесной потолок может использоваться специальная насадка секции выдува.
• Элементы Дизайн комплекта дают возможность задекорировать элементы подвески, соединительные кабели и трубы.
• Коррозионно-стойкий корпус выполненный из оцинкованного стального листа с окраской порошковым напылением. Цвет основных элементов корпуса: белый, RAL 9016, NCS S 0500-N Цвет решетки, задней и торцевых панелей: серый, RAL 7046.

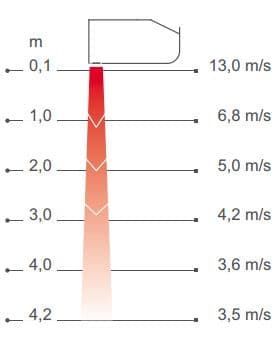

Профиль скоростей воздушного потока

Система управления

Данный вид завес поставляется со встроенной управляющей платой Базовая и температурным сенсором. SIRe –это современная слаботочная система управления для выбора оптимального режима в зависимости от условий применения. Система имеет заводские настройки , поэтому очень проста и удобна в монтаже и эксплуатации. Система SIRe самостоятельно формирует режим работы исходя из особенностей конкретной установки (наружная температура, частота открывания дверей). Иммется функция «календарь» и функция раздельного управления (выключения и температуры) до 9 завес. Вследствие того, что оптимизируется режим скорости, это означает, что завеса в любом случае будет работать с минимальным уровнем шума. Для версии SIRe Профи вы всегда сможете выбрать режим Eco или Comfort в зависимости от приоритета экономичности или комфорта. В зависимости от тех функций, которые требуются, вы можете выбрать любую из 3х версий исполнения: Базовая,Продвинутая или Профи.

Функции Системы SIRe Базовая
• Ручное регулирование скорости потока и температуры.
• Автоматическое управление через встроенный
температурный сенсор.

Функции Системы SIReАС Продвинутая
• Все функции версии Базовая.
• Функция календарь.
• Индикация состояния фильтра.
• Управление через систему BMS(Система диспетчеризации здания) – режимы on/off, управление скоростью и индикация отказа.
• Переменный режим – для дверей с частыми открываниями
• Режим «открыто»- для дверей, открытых постоянно

Функции Системы SIReAA Профи
• Все функции версииПродвинутая.
• Eco режим- минимум энергопотребления.
• Comfort режим - задается приоритетность комфортности.
• Возможность полного управления через систему BMS (диспетчеризации) здания.
• Проактивное управление- уровень скорости изменяется в зависимости от наружной температуры.

Монтаж и подключение

Mонтаж

Воздушные завесы данной серии универсальны. С использованием соответствующих элементов их можно устанавливать горизонтально (открыто или за подвесной потолок) или вертикально.

Горизонтальная установка

Воздушная завеса располагается горизонтально, как можно ближе к краю проема с направлением струи сверху вниз. Имеется большое количество различных принадлежностей для различных вариантов крепления. При скрытой установке за подвесной потолок может быть использована насадка секции выдува. Дизайн комплект может быть использован, чтобы сделать незаметными элементы подвески, соединительные трубы и кабели. В проемах большой ширины завесы следует устанавливать вплотную друг к другу так, чтобы струя воздуха перекрывала всю ширину. В этих случаях для того, чтобы скрыть стыки рекомендуем использовать Стыковочный комплект. Минимальное расстояние до пола 1800мм для завес с электрообогревом.

Вертикальная установка

Завесы длиной 1,5 метра и больше могут устанавливаться вертикально. Воздушная завеса располагается как можно ближе к плоскости дверного проема, при достаточно большой ширине проема завесы необходимо устанавливать с обеих сторон. При вертикальном монтаже для каждой завесы потребуется один стыковочный комплект для вертикальной установки. Декоративный комплект для вертикальной установки позволяет спрятать подводящие электрокабели и трубопроводы. При необходимости декорирования пространства между верхом завесы и потолком может быть использована секция удлинения. В высоких проемах блоки завес могут устанавливаться в колонну одна на другую. Завеса может переворачиваться и устанавливаться с любой стороны двери. При левосторонней установке соединения и управляющая плата SIRe будут находиться в нижней, а при правосторонней – в верхней части завесы (если смотреть изнутри помещения). Завеса устанавливается на монтажную плату, которая входит в стыковочный комплект. Монтажная плата крепится к полу с помощью анкерных болтов. Во избежание опрокидывания, в верхней точке завесу необходимо закрепить к стене или к потолку. При установке в колонну верхняя завеса должна крепиться к стене или потолку.

Подключение

Управляющая плата установлена в корпус завесы, выполнены все заводские установки системы SIRe и при монтаже нужно только присоединить внешние элементы кабелями с разъемами.

Отверстия подсоединениякабелей находятся на верхней панели (горизонтальная установка). Питание 400В3ф~(блок нагрева) подается на клеммную коробку, а 230В (управление) через кабель длиной 2м, подсоединенный к встроенной управляющей плате. Для приборов длиной 2м питание подается раздельно на две группы.

Общие характеристики
Серия	Thermozone PA4200
Напряжение, В	380
Режимы мощности, кВт	6,0/12,0/18,0
Расход воздуха, м3/ч	1760/3700
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С	40/15
Скорость воздуха на выходе из сопла, м/с	13.0
Габаритные размеры (ДхГхВ),мм	1549х611х295
Высота установки, м	4,2
Максимальный ток, А	26,0
Управление	Система управления SIRe
Уровень шума, дБ	46
Класс защиты	IP20
Вес, кг	71
Способ установки	горизонтально/вертикально
