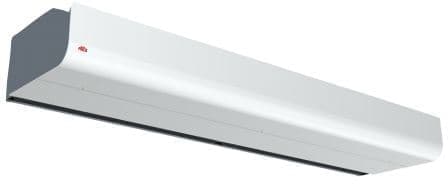

Frico PA3525E20

Электрические тепловые завесы серии Thermozone PA3500:PA3510E08|PA3515E12|PA3520E16|

Серия Thermozone PA3500:

Универсальные воздушные завесы с высотой установки до 3,5 метров

Назначение и область применения

Воздушные завесы серии РА3500 имеют значительно большие возможности по сравнению с завесами, существовавшими прежде. Области применения значительно расширились. PA3500 возможно использовать как для защиты дверей административных зданий, так и промышленных ворот. PA3500 это завесы нового поколения, которые оснащены современной встроенной системой управления SIRe, способной обеспечивать полностью автоматическое управление работой завес в зависимости от конкретных условий их применения.

Обеспечение комфорта

PA3500 создают эффективную защиту от проникновения холодного воздуха, снижая потери тепла и обеспечивая комфорт в зоне входа. В них реализованы последние достижения Thermozone technology, которые в сочетании со встроенной интеллектуальной системой управления гарантируют необходимую степень защиты при минимальном собственном энергопотреблении.

Эффективность и экономичность

Основная задача воздушных завес – экономия энергии. Снижая теплопотери из помещения, важно помнить, чтособственное энергопотребление завесы должно быть минимальным. PA3500 потребляют ровно столько энергии, сколько необходимо в данный момент. Режим ЭКО дает возможность дополнительного энергосбережения. Воздушные завесы данной серии могут подключаться и управляться системой BMS здания.

Дизайн

PA3500 при современном и элегантном дизайне универсальны и могут устанавливаться как горизонтально, так и вертикально. При необходимости могут устанавливаться скрыто за подвесной потолок.

Отличительные особенности

• Встроенные элементы современной интеллектуальной системы управления SIRe, имеющей все необходимые настройки для полностью автоматической работы.
• При вертикальной установке для завесы понадобится Комплект для вертикальной установки, а для архитектурного оформления такой установки она может оснащаться Дизайн комплектом.
• При скрытой установке за подвесной потолок может использоваться специальная насадка секции выдува.
• Параметры потока оптимизированы в соответствии с технологией Thermozone.
• Передняя крышка легко открывается и фиксируется в открытой позиции, что значительно упрощает установку и обслуживание.
• Элементы Дизайн комплекта дают возможность задекорировать элементы подвески, соединительные кабели и трубы.
• Коррозионно-стойкий корпус выполненный из оцинкованного стального листа с окраской порошковым напылением. Цвет основных элементов корпуса: RAL 9016, NCS 0500 (белый). Цвет решетки, задней и торцевых панелей: RAL 7046 (серый).

Профиль скоростей воздушного потока

Система управления

Данный вид завес поставляется со встроенной управляющей платой Базовая и температурным сенсором. SIRe –это современная слаботочная система управления для выбора оптимального режима в зависимости от условий применения. Система имеет заводские настройки , поэтому очень проста и удобна в монтаже и эксплуатации. Система SIRe самостоятельно формирует режим работы исходя из особенностей конкретной установки (наружная температура, частота открывания дверей). Иммется функция «календарь» и функция раздельного управления (выключения и температуры) до 9 завес. Вследствие того, что оптимизируется режим скорости, это означает, что завеса в любом случае будет работать с минимальным уровнем шума. Для версии SIRe Профи вы всегда сможете выбрать режим Eco или Comfort в зависимости от приоритета экономичности или комфорта. В зависимости от тех функций, которые требуются, вы можете выбрать любую из 3х версий исполнения: Базовая,Продвинутая или Профи.

Функции Системы SIRe Базовая
• Ручное регулирование скорости потока и температуры.
• Автоматическое управление через встроенный
температурный сенсор.

Функции Системы SIReАС Продвинутая
• Все функции версии Базовая.
• Функция календарь.
• Индикация состояния фильтра.
• Управление через систему BMS(Система диспетчеризации здания) – режимы on/off, управление скоростью и индикация отказа.
• Переменный режим – для дверей с частыми открываниями
• Режим «открыто»- для дверей, открытых постоянно

Функции Системы SIReAA Профи
• Все функции версииПродвинутая.
• Eco режим- минимум энергопотребления.
• Comfort режим - задается приоритетность комфортности.
• Возможность полного управления через систему BMS (диспетчеризации) здания.
• Проактивное управление- уровень скорости изменяется в зависимости от наружной температуры.

Монтаж и подключение

Mонтаж

Воздушные завесы данной серии универсальны. С использованием соответствующих элементов их можно устанавливать горизонтально (открыто или за подвесной потолок) или вертикально.

Горизонтальная установка

Имеется большое количество различных принадлежностей для различных вариантов крепления. В проемах большой ширины завесы следует устанавливать вплотную друг к другу так, чтобы струя воздуха перекрывала всю ширину. В этих случаях для того, чтобы скрыть стыки рекомендуем использовать Стыковочный комплект. Дизайн комплект может быть использован, чтобы сделать незаметными элементы подвески, соединительные трубы и кабели. При скрытой установке за подвесной потолок может быть использована насадка секции выдува. Минимальное расстояние до пола 1800мм для завес с электрообогревом.

Вертикальная установка

Для вертикальной установки предназначены модели длиной более 1,5м. Для монтажа необходимо использовать Стыковочный комплект для вертикальной установки, имеющий в своем составе все необходимые элементы. Опорная плита крепится к полу элементами, предназначенными для данного вида материала. Дизайн комплект для вертикальной установки дает возможность спрятать все элементы подвески, соединительные трубы и кабели. Завеса может переворачиваться и устанавливаться с любой стороны двери. При левосторонней установке соединения и управляющая плата SIRe будут находиться в нижней, а при правосторонней – в верхней части завесы (если смотреть изнутри помещения). В высоких проемах блоки завес могут устанавливаться в колонну одна на другую. При необходимости декорирования пространства между верхом завесы и потолком может быть использована секция удлинения. В верхней части завеса должна крепиться к стене или потолку.

Подключение

Управляющая плата установлена в корпус завесы. Выполнены все заводские установки системы SIRe. На месте остается только соединить отдельные элементы кабелями с разъемами.

Отверстия подсоединениякабелей находятся на верхней панели (горизонтальная установка). Питание 400В3ф~(блок нагрева) подается на клеммную коробку, а 230В (управление) через кабель длиной 2м, подсоединенный к встроенной управляющей плате.

Общие характеристики
Серия	Thermozone PA3500
Напряжение, В	380
Режимы мощности, кВт	6,6/13,2/20,0
Расход воздуха, м3/ч	2200/4600
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С	37/14
Скорость воздуха на выходе из сопла, м/с	11.0
Габаритные размеры (ДхГхВ),мм	2549х525х270
Высота установки, м	3,5
Максимальный ток, А	29
Управление	Система управления SIRe
Уровень шума, дБ	42
Класс защиты	IP20
Вес, кг	104
Способ установки	горизонтально/вертикально
