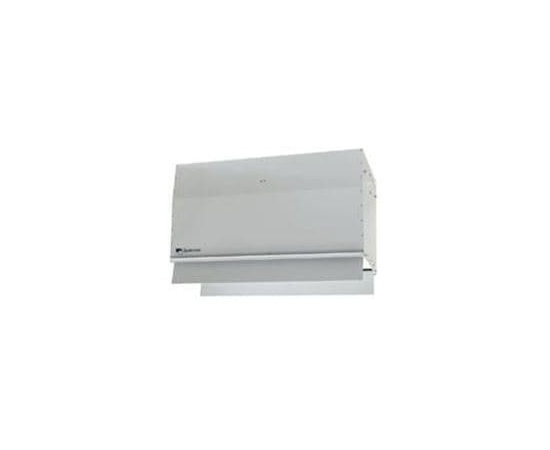

Frico MTV61

Воздушные завесы без обогрева серии Thermozone MTV:MTV41|

Серия Thermozone MTV:

Рекомендации по применению

MTV - высокомощная воздушная завеса Systemair. Модель, оборудованная тремя вентиляторами обеспечивает 8500 м3/ч расход воздуха, что достаточно для создания воздушного барьера в высоких дверных проемах складских помещений и погрузочных терминалах заводов. Вертикальный монтаж не требует дополнительных принадлежностей. MTV предназначена для дверных проемов высотой 3.5-6 метров. MTV не имеет воздухонагревательной секции. Тем не менее, обеспечивает эффект обогрева принудительной рециркуляцией перегретого под потолками воздуха вниз, в рабочую зону. Высокие дверные проемы вызывают наибольшие теплопотери - максимальное энергосбережение обеспечивается только воздушной завесой. MTV реализует наивысшее энергосбережение из расчета на удельные вкладываемые затраты на инсталляцию по сравнению с другими типами завес.

Конструкция

Осевые вентиляторы и двигатели смонтированы в стальном оцинкованным горячим способом корпусе с порошковым покрытием. Направляющие жалюзи реализуют наклонение воздушного потока, чтобы компенсировать разницу давлений при открытии ворот. Забор воздуха осуществляется в верхней части корпуса.

Регулирование

Скорость вращения вентиляторов регулируется трансформатором типа REU. Возможно задание раздельных скоростных режимов прокачки воздуха завесой при открывании и закрывании двери при подключении датчика открывания ворот типа HDGL.

Монтаж

Завесы MTV устанавливаются стационарно вертикально или горизонтально на возможном минимальном расстоянии от дверного проема на комплектных кронштейнах. При установке завес вертикально, необходимо выбирать расположение завесы так, чтобы воздушный поток разбивался о противоположную стену, предотвращая образование холодных сквозняков.

Отличительные особенности

• самая мощная воздушная завеса
• высокоэффективный осевой вентилятор
• коррозионно-стойкий корпус
• возможность смещения плоскости выдува под нужным углом
• возможность монтажа вертикально без дополнительных принадлежностей

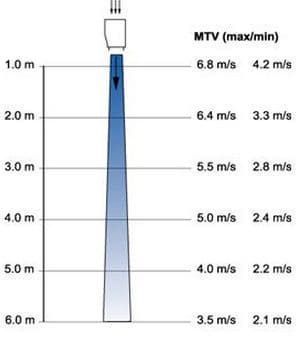

Профиль скоростей воздушного потока

Общие характеристики
Серия	Thermozone MTV
Напряжение, В	220/380
Расход воздуха, м3/ч	8 500
Скорость воздуха на выходе из сопла, м/с	6.8
Габаритные размеры (ДхГхВ),мм	1550х535х450
Высота установки, м	6
Максимальный ток, А	1.48
Управление	5-и позиционный пульт скорости
Уровень шума, дБ	62
Класс защиты	IP44
Вес, кг	75
Способ установки	горизонтально
