Водяные тепловые завесы серии Thermozone AR3500:AR3510W|
AR3515W|
Серия Thermozone AR3500:

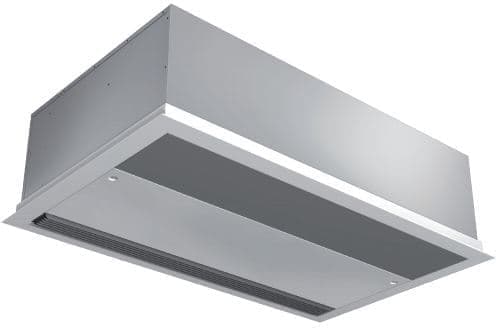

Воздушные завесы скрытой установки с системой управления SIRe для дверей высотой до 3,5мНазначение и область применения Это завесы нового поколения, которые оснащены современной встроенной системой управления SIRe, способной обеспечивать полностью автоматическое управление работой завес в зависимости от конкретных условий их применения. Скрытая установка завес серии AR3500 делает их абсолютно невидимыми, что дает возможность устанавливать их на входах с повышенными требованиями к дизайну.
Обеспечение комфортаСовременные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты.Штатная система управления SIRe дает возможность дополнительного снижения шумности за счет автоматического выбора скорости вращения вентиляторов в зависимости от разности температур.
Эффективность и экономичностьОсновная задача воздушных завес – экономия энергии. Снижая теплопотери из помещения, важно помнить, чтособственное энергопотребление завесы должно быть минимальным. потребляют ровно столько энергии, сколько необходимо в данный момент. Режим ЭКО дает возможность дополнительного энергосбережения. Воздушные завесы данной серии могут подключаться и управляться системой BMS здания.
ДизайнПредназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.
Отличительные особенности• Встроенная система управления SIRe уже имеет все необходимые настройки для удобного и легкого подключения и работы воздушной завесы.
• Имеются модели с теплообменниками WLL для низких температур.
• Оптимизированные по концепции Thermozone параметры воздушного потока.
• Возможность подключения к системе диспетчеризации (BMS).
• По заказу видимые поверхности могут быть покрашены в необходимый цвет.
• Коррозионно-стойкий корпус из оцинкованного стального листа, окрашенного методом порошкового напыления. Цветовой код (нижняя часть): RAL 9016, NCS 0500.
Профиль скоростей воздушного потока
Система управления
Данный вид завес поставляется со встроенной управляющей платой Базовая и температурным сенсором. SIRe –это современная слаботочная система управления для выбора оптимального режима в зависимости от условий применения. Система имеет заводские настройки , поэтому очень проста и удобна в монтаже и эксплуатации. Система SIRe самостоятельно формирует режим работы исходя из особенностей конкретной установки (наружная температура, частота открывания дверей). Иммется функция «календарь» и функция раздельного управления (выключения и температуры) до 9 завес. Вследствие того, что оптимизируется режим скорости, это означает, что завеса в любом случае будет работать с минимальным уровнем шума. Для версии SIRe Профи вы всегда сможете выбрать режим Eco или Comfort в зависимости от приоритета экономичности или комфорта. В зависимости от тех функций, которые требуются, вы можете выбрать любую из 3х версий исполнения: Базовая,Продвинутая или Профи.
Функции Системы SIRe Базовая • Ручное регулирование скорости потока и температуры.
• Автоматическое управление через встроенный
температурный сенсор.
Функции Системы SIReАС Продвинутая • Все функции версии Базовая.
• Функция календарь.
• Индикация состояния фильтра.
• Управление через систему BMS(Система диспетчеризации здания) – режимы on/off, управление скоростью и индикация отказа.
• Переменный режим – для дверей с частыми открываниями
• Режим «открыто»- для дверей, открытых постоянно
Функции Системы SIReAA Профи • Все функции версииПродвинутая.
• Eco режим- минимум энергопотребления.
• Comfort режим - задается приоритетность комфортности.
• Возможность полного управления через систему BMS (диспетчеризации) здания.
• Проактивное управление- уровень скорости изменяется в зависимости от наружной температуры.
Монтаж и подключение
Mонтаж При подвеске завес серии AR3500 на стержнях с потолка, штатные монтажные скобы могут располагаться как снаружи, так и внутри корпуса завесы. Завесы устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока, как можно ближе к проему дверей, заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм.
ПодключениеПодключение к сети кабелем длиной 2м с вилкой. Регулирование скорости через управляющую плату системы SIRe. Для подключения к отопительным сетям используются патрубки 3/4" с внутренней резьбой. Концы патрубков расположены внутри корпуса завесы. Для вывода наружу, в предполагаемом месте вывода удаляются выбивки.
Общие характеристики |
Серия | Thermozone AR 3500 |
Мощность (t воды 80°С, t воздуха 10°С), кВт | 37 |
Мощность (t воды 90°С, t воздуха 10°С), кВт | 44 |
Мощность (t воды 130°С, t воздуха 10°С), кВт | 54 |
Напряжение, В | 220 |
Скорость потока воздуха, м/с | 13,3 |
Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С | 31/25 |
Производительность, м3/ч | 2000/4000 |
Габаритные размеры (ДхВхГ),мм | 2073x595x302 |
Уровень шума, дБ | 41 |
Высота установки, м | 3,5 |
Управление | система управления SIRe |
Максимальный ток, А | 4,3 |
Вес(без воды), кг | 78 |
Способ установки | горизонтально |
