Электрические тепловые завесы серии Thermozone AR3500:AR3510E09|
AR3515E14|
Серия Thermozone AR3500:

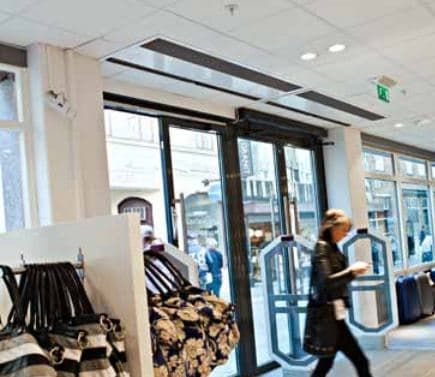

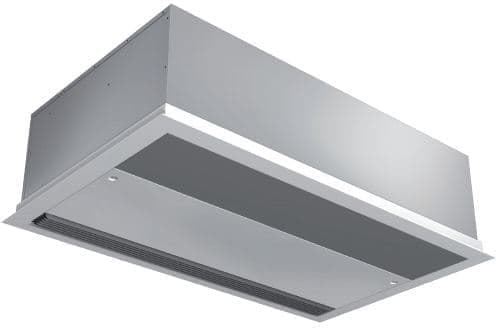

Воздушные завесы скрытой установки с системой управления SIRe для дверей высотой до 3,5мНазначение и область применения Это завесы нового поколения, которые оснащены современной встроенной системой управления SIRe, способной обеспечивать полностью автоматическое управление работой завес в зависимости от конкретных условий их применения. Скрытая установка завес серии AR3500 делает их абсолютно невидимыми, что дает возможность устанавливать их на входах с повышенными требованиями к дизайну.
Обеспечение комфортаСовременные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты.Штатная система управления SIRe дает возможность дополнительного снижения шумности за счет автоматического выбора скорости вращения вентиляторов в зависимости от разности температур.
Эффективность и экономичностьОсновная задача воздушных завес – экономия энергии. Снижая теплопотери из помещения, важно помнить, чтособственное энергопотребление завесы должно быть минимальным. потребляют ровно столько энергии, сколько необходимо в данный момент. Режим ЭКО дает возможность дополнительного энергосбережения. Воздушные завесы данной серии могут подключаться и управляться системой BMS здания.
ДизайнПредназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.
Отличительные особенности• Встроенная система управления SIRe уже имеет все необходимые настройки для удобного и легкого подключения и работы воздушной завесы.
• Имеются модели с теплообменниками WLL для низких температур.
• Оптимизированные по концепции Thermozone параметры воздушного потока.
• Возможность подключения к системе диспетчеризации (BMS).
• По заказу видимые поверхности могут быть покрашены в необходимый цвет.
• Коррозионно-стойкий корпус из оцинкованного стального листа, окрашенного методом порошкового напыления. Цветовой код (нижняя часть): RAL 9016, NCS 0500.

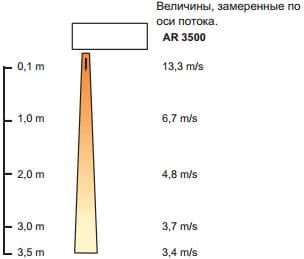

Профиль скоростей воздушного потока
Система управления
Данный вид завес поставляется со встроенной управляющей платой Базовая и температурным сенсором. SIRe –это современная слаботочная система управления для выбора оптимального режима в зависимости от условий применения. Система имеет заводские настройки , поэтому очень проста и удобна в монтаже и эксплуатации. Система SIRe самостоятельно формирует режим работы исходя из особенностей конкретной установки (наружная температура, частота открывания дверей). Иммется функция «календарь» и функция раздельного управления (выключения и температуры) до 9 завес. Вследствие того, что оптимизируется режим скорости, это означает, что завеса в любом случае будет работать с минимальным уровнем шума. Для версии SIRe Профи вы всегда сможете выбрать режим Eco или Comfort в зависимости от приоритета экономичности или комфорта. В зависимости от тех функций, которые требуются, вы можете выбрать любую из 3х версий исполнения: Базовая,Продвинутая или Профи.
Функции Системы SIRe Базовая • Ручное регулирование скорости потока и температуры.
• Автоматическое управление через встроенный
температурный сенсор.
Функции Системы SIReАС Продвинутая • Все функции версии Базовая.
• Функция календарь.
• Индикация состояния фильтра.
• Управление через систему BMS(Система диспетчеризации здания) – режимы on/off, управление скоростью и индикация отказа.
• Переменный режим – для дверей с частыми открываниями
• Режим «открыто»- для дверей, открытых постоянно
Функции Системы SIReAA Профи • Все функции версииПродвинутая.
• Eco режим- минимум энергопотребления.
• Comfort режим - задается приоритетность комфортности.
• Возможность полного управления через систему BMS (диспетчеризации) здания.
• Проактивное управление- уровень скорости изменяется в зависимости от наружной температуры.
Монтаж и подключение
Mонтаж При подвеске завес серии AR3500 на стержнях с потолка, штатные монтажные скобы могут располагаться как снаружи, так и внутри корпуса завесы. Завесы устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока, как можно ближе к проему дверей, заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм.
ПодключениеУправляющая плата установлена в корпус завесы. Выполнены все заводские установки системы SIRe. На месте остается только соединить отдельные элементы кабелями с разъемами. Питающий кабель заводится в завесу через отверстияв боковой части завесы. Для моделей с электронагревом питание 400В 3ф для блоков нагрева и 230В для вентиляторов подаётся отдельно. Провода подключаются насоответствующие клеммы в клеммной коробке.
Общие характеристики |
Серия | Thermozone AR 3500 |
Напряжение, В | 380 |
Режимы мощности, кВт | 0/9/18 |
Расход воздуха, м3/ч | 2000/4200 |
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С | 27/15 |
Скорость воздуха на выходе из сопла, м/с | 13,3 |
Габаритные размеры (ДхГхВ),мм | 1526х595х302 |
Высота установки, м | 3.5 |
Максимальный ток, А | 26 |
Управление | система управления SIRe |
Уровень шума, дБ | 41 | Класс защиты | IP20 | Вес, кг | 78 |
Способ установки | горизонтально |
