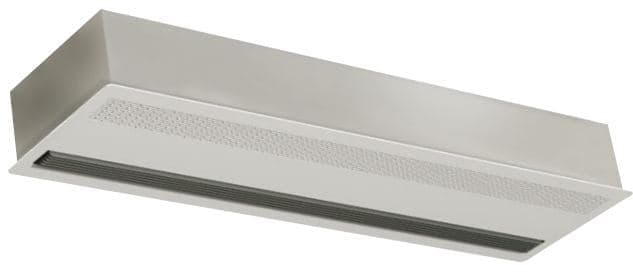

Frico AR215W

Водяные тепловые завесы серии Thermozone AR200:AR210W|AR220W|

Серия Thermozone AR200:

Воздушные завесы скрытой установки для дверей высотой до 2,5м

Назначение и область применения

Воздушные завесы группы AR200 предназначены для защиты входных групп с повышенными требованиями к дизайну. Устанавливаются горизонтально за подвесной потолок так, что видимой остается только нижняя часть прибора с решетками забора/выдува воздуха. Завесы данной группы имеют встроенные элементы системы управления.

Обеспечение комфорта

Современные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.

Эффективность и экономичность

Используемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.

Дизайн

AR200 предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.

Отличительные особенности

• Каждый типоразмер AR200E имеет одну модель, но есть возможность перекоммутации 230В~/400В3N~, таким образом, можем получить 2 варианта по мощности.
• Оптимизированные по концепции Thermozone параметры воздушного потока.
• Компактность завесы (высота составляет всего лишь 200 мм).
• Видимая нижняя часть выполнена из полированного алюминия. Цветовой код: RAL 9016, NCS 0500. Нижняя панель легко снимается и может быть окрашена в любой желаемый цвет. Остальные корпусные элементы вне видимости изготовлены из листовой оцинкованной стали.

Профиль скоростей воздушного потока

Монтаж и подключение

Mонтаж

Завесы AR200 устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока как можно ближе к проему дверей заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов могут быть использованы несколько блоков завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм для завес с электрообогревом.

Подключение

Контрольный кабель подключен через выходы на стороне устройства или сверху, с 2x1.5 мм ? + земля. Подключений (DN15 (1/2 "), внутри резьба) на катушку нагрева воды расположены на верхней части устройства справа (если смотреть изнутри помещения). Для AR220W Подключение воды находится в середине верхней части устройства.

Общие характеристики
Серия	Thermozone AR 200
Мощность (t воды 80°С, t воздуха 10°С), кВт	11
Мощность (t воды 90°С, t воздуха 10°С), кВт	13,5
Мощность (t воды 130°С, t воздуха 10°С), кВт	15,5
Напряжение, В	220
Скорость потока воздуха, м/с	8.2
Объем воды, л	0,9
Производительность, м3/ч	1000/1600
Габаритные размеры (ДхВхГ),мм	1500х392х198
Уровень шума, дБ	37
Высота установки, м	2,5
Управление	3-х позиционный пульт скорости + термостат
Максимальный ток, А	0,6
Вес(без воды), кг	30
Способ установки	горизонтально
