Электрические тепловые завесы серии Thermozone AR200:AR210E09|
AR220E18|
Серия Thermozone AR200:
Воздушные завесы скрытой установки для дверей высотой до 2,5мНазначение и область применения Воздушные завесы группы AR200 предназначены для защиты входных групп с повышенными требованиями к дизайну. Устанавливаются горизонтально за подвесной потолок так, что видимой остается только нижняя часть прибора с решетками забора/выдува воздуха. Завесы данной группы имеют встроенные элементы системы управления.
Обеспечение комфортаСовременные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.
Эффективность и экономичностьИспользуемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.
ДизайнAR200 предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.
Отличительные особенности• Каждый типоразмер AR200E имеет одну модель, но есть возможность перекоммутации 230В~/400В3N~, таким образом, можем получить 2 варианта по мощности.
• Оптимизированные по концепции Thermozone параметры воздушного потока.
• Компактность завесы (высота составляет всего лишь 200 мм).
• Видимая нижняя часть выполнена из полированного алюминия. Цветовой код: RAL 9016, NCS 0500. Нижняя панель легко снимается и может быть окрашена в любой желаемый цвет. Остальные корпусные элементы вне видимости изготовлены из листовой оцинкованной стали.

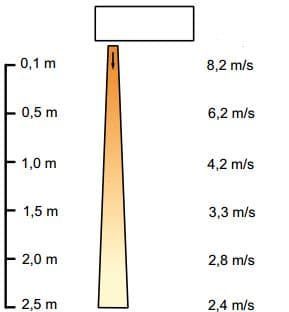

Профиль скоростей воздушного потока
Монтаж и подключение
Mонтаж Завесы AR200 устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока как можно ближе к проему дверей заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов могут быть использованы несколько блоков завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм для завес с электрообогревом.
Подключение Питающий кабель заводится в завесу через отверстия в верхней или боковой части завесы. Используется 5-и жильный кабель с двойной изоляцией (3ф + 0 + земля. Клеммная коробка предназначена для подключения кабелей сечением не свыше 16 мм2.
Общие характеристики |
Серия | Thermozone AR 200 |
Напряжение, В | 380 |
Режимы мощности, кВт | 0/6,8/11,3 |
Расход воздуха, м3/ч | 950/1750 |
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С | 35/20 |
Скорость воздуха на выходе из сопла, м/с | 8.2 |
Габаритные размеры (ДхГхВ),мм | 1552х432х198 |
Высота установки, м | 2.5 |
Максимальный ток, А | 16,0 |
Управление | пульт управления 3 режима скорости и 2 режима мощности,капиллярный 2-х ступенчатый термостат |
Уровень шума, дБ | 34 | Класс защиты | IP20 | Вес, кг | 32 |
Способ установки | горизонтально |
