Водяные завесы без обогрева серии Thermozone AG 4000(вертикальные):AGV4015WH/L|
AGV4015WH/R|
AGV4020WH/R|
AGV4025WH/L|
AGV4025WH/R|

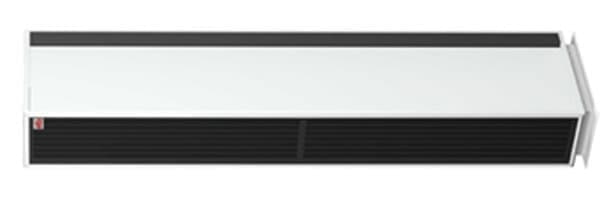

Серия Thermozone AG 4000:
Вертикальные воздушные завесы для воротных проемов шириной до 4 метров, с подводом горячей воды с температурой свыше 80/60?CДизайн приборов этой группы универсален, что дает возможность их широкого применения от входных групп больших административных и торговых зданий до небольших промышленных ворот.
Завесы создают надежную преграду на пути проникновения холодного воздуха, подавляя сквозняки и обеспечивая тепловой комфорт в зоне входа. Однако, главный эффект их работы - это сокращение тепловых потерь и, как следствие, существенное энергосбережение. Помимо эффекта защиты от холода, поток воздуха от завесы становится непреодолимым препятствием для запахов, выхлопных газов и насекомых.
Завесы с нагревом, как правило, позволяют обходиться без дополнительных обогревательных устройств в зоне входа. Даже в самое холодное время пространство входа гарантировано от снега и влаги. Завесы без нагрева могут использоваться для изоляции кондиционируемых или охлаждаемых помещений.
В проемах большой ширины приборы следует располагать друг за другом с тем, чтобы поток воздуха был непрерывен. Имеются 4 типоразмера завес по длине, что позволяет перекрывать проемы любой ширины.
• Стильный и современный дизайн со скрытыми элементами крепления
• Коррозионно-стойкий корпус из гальванизированной листовой стали, окрашенной методом порошкового напыления. Цветовой код: RAL9016.
• Шумопоглощающая конструкция
• Удобство и простота монтажа с использованием резьбовых втулок, расположенных в верхней части завесы.
• Решетка забора воздуха съемная, что облегчает доступ к блоку нагрева для осмотра и инспекции.
• Отсутствует необходимость установки фильтров, так как решетка забора воздуха имеет мелкоячеистую структуру и работает как фильтр.
• Направляющие выходной решетки позволяют направлять поток воздуха под нужным углом.
Профиль скоростей воздушного потока
Расположение и установка
Установка На верхней панели воздушных завес AG4000 находятся 4 резьбовые втулки М8 (у завес длиной 2 и 2,5м - 6) для подвески с потолка на вертикальных стержнях.
Общие характеристики |
Серия | Thermozone AG 4000 |
Мощность (t воды 80°С, t воздуха 10°С), кВт | 43,2 |
Мощность (t воды 90°С, t воздуха 10°С), кВт | 51,4 |
Мощность (t воды 130°С, t воздуха 10°С), кВт | 59,5 |
Напряжение, В | 220 |
Скорость потока воздуха, м/с | 10.6 |
Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С | 22 |
Производительность, м3/ч | 5100 |
Габаритные размеры (ДхВхГ),мм | 2000х460х260 |
Уровень шума, дБ | 50 |
Высота установки, м | 4 |
Управление | 3-х позиционный пульт изменения скорости |
Максимальный ток, А | 6.1 |
Вес(без воды), кг | 80 |
Способ установки | вертикально |
