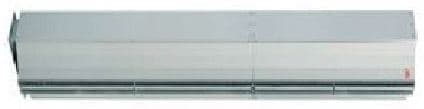

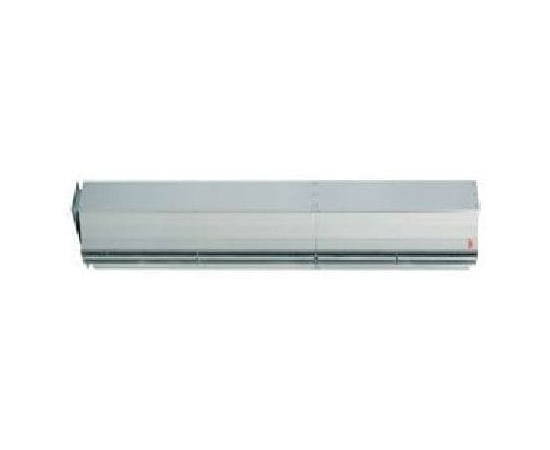

Frico AGIH2WH

Водяные тепловые завесы серии Thermozone AGI(горизонтальные):AGIH3WH|AGIH4WH|AGIH5WH|

Серия Thermozone AGI:

Воздушные завесы для больших промышленных ворот, с подводом горячей воды с температурой cвыше 80/60 C

Воздушные завесы серии AGI предназначены для защиты больших промышленных ворот. Могут устанавливаться как горизонтально, так и вертикально. Выпускаются 4-х типоразмеров по длине. Модульный принцип дает возможность привязать размеры завесы к размеру конкретного проема.

Мощный воздушный поток создает надежный барьер на пути проникновения холодного воздуха, подавляя сквозняки и обеспечивая тепловой комфорт в зоне входа. Однако, главный эффект работы воздушных завес - это сокращение тепловых потерь, и, как следствие, существенное энергосбережение.

Регулируемые направляющие дают возможность выбрать оптимальное направление воздушного потока. Помимо эффекта защиты от холода, поток воздуха от завесы становится непреодолимым препятствием для запахов, выхлопных газов и насекомых. Завесы группы AGI выпускаются в двух версиях: модели без нагрева (А) и модели с теплообменниками на горячей воде (W). Модели с нагревом используются там, где есть требования по поддержанию заданной температуры в зоне входа, а модели без нагрева - там, где эта необходимость отсутствует или на воротах промышленных холодильников для изоляции внутреннего холодного объема.

Завесы управляются с помощью 3-фазных 5-и ступенчатых или бесшаговых пультов.

• Простая и надежная модульная конструкция.
• Коррозионно-стойкий корпус из гальванизированной листовой стали, окрашенной двухкомпонентной эмалью методом порошкового напыления. Цветовой код: RAL9006.
• Вертикальная или горизонтальная установка.
• Простота установки с использованием резьбовых втулок на верхней панели завесы и стержневой подвески.
• Направление потока воздуха регулируется направляющими решетки выдува.

Профиль скоростей воздушного потока

Расположение и установка

Установка

При горизонтальной установке завесы AGI вывешиваются на стержнях, которые вворачиваются в шесть резьбовых втулок M10 (4 - для AGI2), расположенных на верхней панели завесы.

Общие характеристики
Серия	Thermozone AGI
Мощность (t воды 80°С, t воздуха 10°С), кВт	45.6
Мощность (t воды 90°С, t воздуха 10°С), кВт	57.1
Мощность (t воды 130°С, t воздуха 10°С), кВт	63.9
Напряжение, В	380
Скорость потока воздуха, м/с	10.6
Увеличение температуры проходящего воздуха , С	18
Производительность, м3/ч	7000
Габаритные размеры (ДхВхГ),мм	1200x730x485
Уровень шума, дБ	69
Высота установки, м	6
Управление	пульт управления, 5-и ступенчатое управление скоростью вентиляторов
Максимальный ток, А	2.4
Вес(без воды), кг	76
Способ установки	горизонтально
