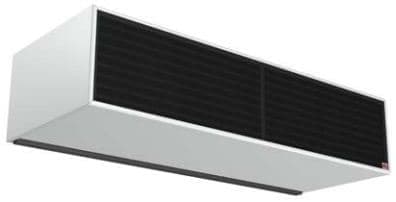

Frico AG5015WL

Водяные тепловые завесы серии Thermozone AG 5000:AG5010WL|AG5020WL|AG5025WL|AG5030WL|

Серия Thermozone AG 5000:

Воздушные завесы для воротных проемов высотой до 5 метров, с подводом горячей воды с температурой не более 80/60*C

Воздушные завесы серии AG5000 предназначены для защиты входных групп больших административных и торговых зданий и въездных ворот. Дизайн приборов этой группы универсален, что дает возможность их широкого применения.

Завесы создают надежный воздушный барьер на пути проникновения холодного воздуха, подавляя сквозняки и обеспечивая тепловой комфорт в зоне входа. Однако, главный эффект их работы это сокращение тепловых потерь, и, как следствие, существенное энергосбережение. Помимо эффекта защиты от холода, поток воздуха от завесы становится непреодолимым препятствием для запахов, выхлопных газов и насекомых.

Завесы с теплообменником на горячей воде, как правило, позволяют обходиться без дополнительных обогревательных устройств в зоне входа. Даже в самое холодное время пространство входа гарантировано от снега и влаги. Завесы без нагрева могут использоваться для изоляции кондиционируемых или охлаждаемых помещений.

Завесы серии AG5000 устанавливаются горизонтально над проемом. Во входных группах большой протяженности завесы следует устанавливать по всей ширине проема вплотную друг к другу так, чтобы поток воздуха был непрерывен.

• Стильный и современный дизайн со скрытыми элементами крепления
• Коррозионно-стойкий корпус из гальванизированной листовой стали, окрашенной двухкомпонентной эмалью методом порошкового напыления. Цветовой код: RAL9016.
• Шумопоглощающая конструкция
• Простота установки благодаря резьбовым втулкам, расположенным в верхней части завесы.
• Решетка забора воздуха съемная, что облегчает доступ к блоку нагрева для осмотра и инспекции
• Решетка забора воздуха имеет мелкоячеистую структуру и работает как фильтр.
• Направляющие выходной решетки позволяют направлять поток воздуха под нужным углом.

Профиль скоростей воздушного потока

Расположение и установка

Установка

На верхней панели воздушных завес AG5000 находятся 4 резьбовые втулки М8 (у завес длиной 2 и 2,5м - 6) для подвески с потолка на вертикальных стержнях.

Общие характеристики
Серия	Thermozone AG 5000
Мощность (t воды 80°С, t воздуха 10°С), кВт	22,5
Мощность (t воды 90°С, t воздуха 10°С), кВт	31,7
Мощность (t воды 130°С, t воздуха 10°С), кВт	54,1
Напряжение, В	220
Скорость потока воздуха, м/с	13,1
Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С	32/25
Производительность, м3/ч	3250/6500
Габаритные размеры (ДхВхГ),мм	1500х770х450
Уровень шума, дБ	50
Высота установки, м	5
Управление	3-х позиционный пульт изменения скорости
Максимальный ток, А	7,5
Вес(без воды), кг	107
Способ установки	горизонтально
