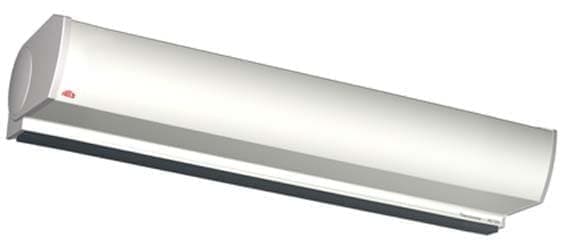

Frico AD315E14

Электрические тепловые завесы серии Thermozone AD 300:AD310E09|AD320E18|

Серия Thermozone AD 300:

Воздушные завесы для дверей высотой до 3,5 метров

AD300A/E/W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой от 2,5 до 3,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы AD300 с блоками обогрева, как правило, используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува. Завесы AD 300A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников. Благодаря компактности конструкции, завесы серии AD300 могут монтироваться и в подвесной потолок.

На проемах большой ширины завесы устанавливаются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.

• Низкий уровень шума.
• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.
• Скобы подвески имеют изменяемое межосевое расстояние.
• Компактны и просты в установке.
• Съемная передняя панель обеспечивает легкий доступ к терминальному блоку облегчается монтаж и эксплуатация.
• Стабилизированный низкотурбулентный воздушный поток.
Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Завесы Thermozone AD300 размещаются стационарно над проемом и могут крепиться на стандартных скобах к стене или на стержневых подвесках к потолку. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.

Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.

Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 300Е

Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки ? 29 мм, расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм2 . Для завес AD320E силовой ввод производится раздельно на каждую группу

Общие характеристики
Серия	Thermozone AD 300
Напряжение, В	380
Режимы мощности, кВт	0/7/13,5
Расход воздуха, м3/ч	1800/3200
Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С	22/13
Скорость воздуха на выходе из сопла, м/с	12,0
Габаритные размеры (ДхГхВ),мм	1565х490х378
Высота установки, м	3.5
Максимальный ток, А	19,5
Управление	пульт управления, 3 позиции по расходу и 2 - по мощности
Уровень шума, дБ	47
Класс защиты	IP20
Вес, кг	37
Способ установки	горизонтально
