Водяные тепловые завесы серии Thermozone AD 300 W:AD315W|
AD320W|
Серия Thermozone AD 300 W:
Воздушные завесы для дверей высотой до 3,5 метровAD300A/E/W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой от 2,5 до 3,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.
Завесы AD300 с блоками обогрева, как правило, используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува. Завесы AD 300A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников. Благодаря компактности конструкции, завесы серии AD300 могут монтироваться и в подвесной потолок.
На проемах большой ширины завесы устанавливаются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.
• Низкий уровень шума.
• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.
• Скобы подвески имеют изменяемое межосевое расстояние.
• Компактны и просты в установке.
• Съемная передняя панель обеспечивает легкий доступ к терминальному блоку облегчается монтаж и эксплуатация.
• Стабилизированный низкотурбулентный воздушный поток.
Сертифицированы SEMKO и ГОСТ, стандарт CE.

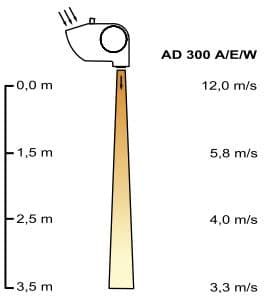

Профиль скоростей воздушного потока

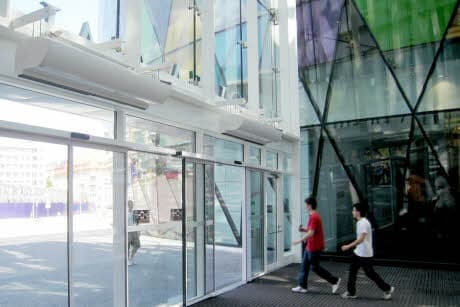

Расположение и установка
Установка Завесы Thermozone AD300 размещаются стационарно над проемом и могут крепиться на стандартных скобах к стене или на стержневых подвесках к потолку. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.
Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.
Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.
Электроподключение AD 300WВвод кабеля приборов управления производится через удаляемые выбивки, расположенные на верхней панели корпуса справа, а штуцера патрубков теплообменника с внутренней резьбой DN20(3/4") находятся на верхней панели корпуса слева (если смотреть на завесу изнутри помещения).
Общие характеристики |
Серия | Thermozone AD 300 |
Мощность (t воды 80°С, t воздуха 10°С), кВт | 24 |
Мощность (t воды 90°С, t воздуха 10°С), кВт | 28.2 |
Мощность (t воды 130°С, t воздуха 10°С), кВт | 35 |
Напряжение, В | 220 |
Скорость потока воздуха, м/с | 12.0 |
Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С | 41/35 |
Производительность, м3/ч | 1150/1800 |
Габаритные размеры (ДхВхГ),мм | 1025х490х378 |
Уровень шума, дБ | 44 |
Высота установки, м | 3,5 |
Управление | 3-х позиционный пульт изменения скорости |
Максимальный ток, А | 1.2 |
Вес(без воды), кг | 28 |
Способ установки | горизонтально |
