Frico AD-103

Электрические тепловые завесы серии Thermozone AD 100:AD-102|AD-105|

Серия Thermozone AD 100:

Воздушные завесы для малых проемов

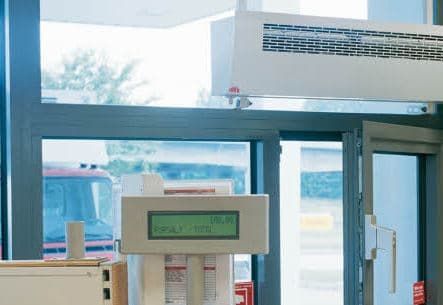

AD100 - наименьшая из воздушных завес Frico серии AD, предназначенная для установки над малыми проемами открытых окон отпуска товара, киосков, касс, где требуется разделение зон с разной температурой, защита от сквозняков и сохранение охлажденного воздуха.

Модели AD102, 103 и 105 являются источником дополнительного обогрева и улучшают условия труда. Эти завесы могут использоваться как повышающий комфортность «обогреватель двери», но для стандартных входных дверей рекомендуется применять модели других серий.

В комплект поставки входят скобы, при помощи которых завеса может монтироваться на стене над оконным проемом, дверью или в пространстве подвесного потолка. Завесы серии AD100 оборудованы встроенным пультом, задающим режимы потока воздуха и тепловой мощности.

Мотор вентилятора имеет высокую степень надежности. Модели с электрообогревом защищены от перегрева и снабжены встроенным термостатом.

• Низкий уровень шума.
• Коррозионно-стойкий корпус из гальванизированной и покрашенной белой эмалью листовой стали. Цветовой код: RAL 9016.
• Компактный дизайн.
• Встроенный регулятор мощности и скорости (AD102/103). У AD105 max скорость при любой мощности.
• Кабель с вилкой для включения в розетку (AD102/103). AD105 без кабеля.
• Защита от перегрева и встроенный термостат с диапазоном температур 3–35°C.

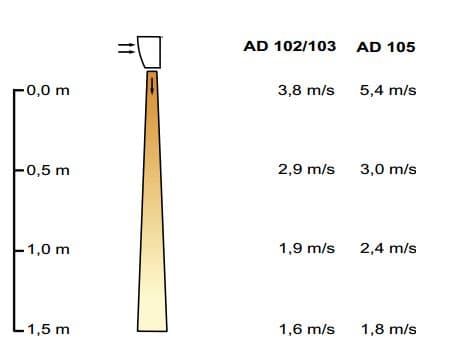

Профиль скоростей воздушного потока

Расположение и установка

Установка

Воздушная завеса Thermozone AD100 размещается стационарно над проемом. В комплект поставки входят универсальные монтажные скобы для крепления к стене. Завеса может быть закреплена на потолке при помощи любых вертикальных гибких подвесок или смонтирована в конструкцию подвесного потолка. Расположение всегда горизонтальное с направлением щели выдува вниз.

При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха. При установке над широкими и невысокими проемами несколько завес располагаются вплотную друг к другу.

Для стандартных входных дверей рекомендуем модели воздушных завес серии ADA и AD200.

Электрическое подключение

Модели AD102 и 103 имеют гибкий кабель с заземленной вилкой и подключаются к розетке в электроцепи с предохранителем на 16А.

Модель AD105 подключается через автомат защиты на 20А кабелем с сечением не менее 4мм2. В положении 1 термостат AD105 контролирует мощность от 0 до 3 кВт. В положении 2 мощность в 1,5кВт - постоянна, а термостат контролирует мощность 1,5-4,5кВт. Подсоединение кабеля сверху справа, если смотреть изнутри помещения (AD102/103).

Общие характеристики
Серия	Thermozone AD 100
Параметры питающей сети, В/Гц	220/50
Режимы мощности, кВт	0/*/2/3
Расход воздуха, м3/ч	200/400
Скорость воздуха на выходе из сопла, м/с	3,8
Габаритные размеры (ДхГхВ),мм	806х131х217
Увеличение температуры проходящего через завесу воздуха при полной мощности и мин./макс. расходе, С	30/23
Высота установки, м	1,5
Максимальный ток, А	13.4
Управление	Встроенный регулятор
Уровень шума, дБ	36/48
Класс защиты	IP20
Вес, кг	9
Способ установки	горизонтально

* режим вентилятора
