Вакуумирование заканчивают не по таймеру, а после достижения требуемого давления и проверки его стабильности. Для большинства монтажных работ ориентиром служат 500 микрон, или примерно 66,7 Па, если производитель оборудования не требует более глубокого вакуума. Время зависит от длины трассы, влаги, герметичности, состояния масла и пропускной способности шлангов.
Зачем вакуумировать кондиционер перед запуском
Вакуумирование удаляет из медной трассы воздух и пары влаги до открытия сервисных вентилей наружного блока.
Неконденсируемые газы меняют рабочие давления и ухудшают теплообмен. Влага способна вступать в реакцию с маслом, образовывать кислоты и замерзать в узких участках холодильного контура.
Испытание сухим азотом подтверждает герметичность соединений, а вакуумный насос удаляет воздух и влагу. Один этап не заменяет другой.
Сколько времени вакуумировать кондиционер
Для небольшой новой и сухой трассы 15–30 минут можно использовать только как предварительный ориентир.
Длинный контур, влага, узкие шланги или загрязнённое масло увеличивают длительность до часа и более. Насос выключают не после истечения выбранного времени, а когда вакуумметр показывает целевое давление и система проходит проверку удержания.
| Условия | Что происходит | Практический вывод |
|---|---|---|
| Короткая новая трасса | Малый внутренний объём и минимум влаги | Целевое давление может быть достигнуто за десятки минут |
| Длинная или разветвлённая трасса | Больше откачиваемого объёма и сопротивление потоку | Нужно больше времени и достаточная пропускная способность линии |
| Контур был открыт | Внутри могли накопиться воздух и влага | Откачка идёт дольше; иногда требуется смена масла и повторный цикл |
| Показания не снижаются | Возможны подсос, утечка, влажное масло или ограничение в шланге | Продлевать время вслепую нельзя — сначала находят причину |
До какого давления вакуумировать кондиционер
Распространённый ориентир для HVAC-монтажа — 500 микрон, или примерно 66,7 Па, и ниже. Если инструкция производителя задаёт другое значение или отдельную процедуру, приоритет имеет документация конкретной системы.
Паспортные 20 или 2 Па характеризуют возможности насоса в заданных условиях. Реальный вакуум контролируют отдельным прибором на стороне обслуживаемого контура.
Почему глубокий вакуум измеряют в микронах или паскалях
Шкала разрежения на обычном мановакуумметре слишком грубая для точной оценки удаления влаги. Стрелка может визуально находиться у предела шкалы, когда фактическая глубина ещё далека от 500 микрон.

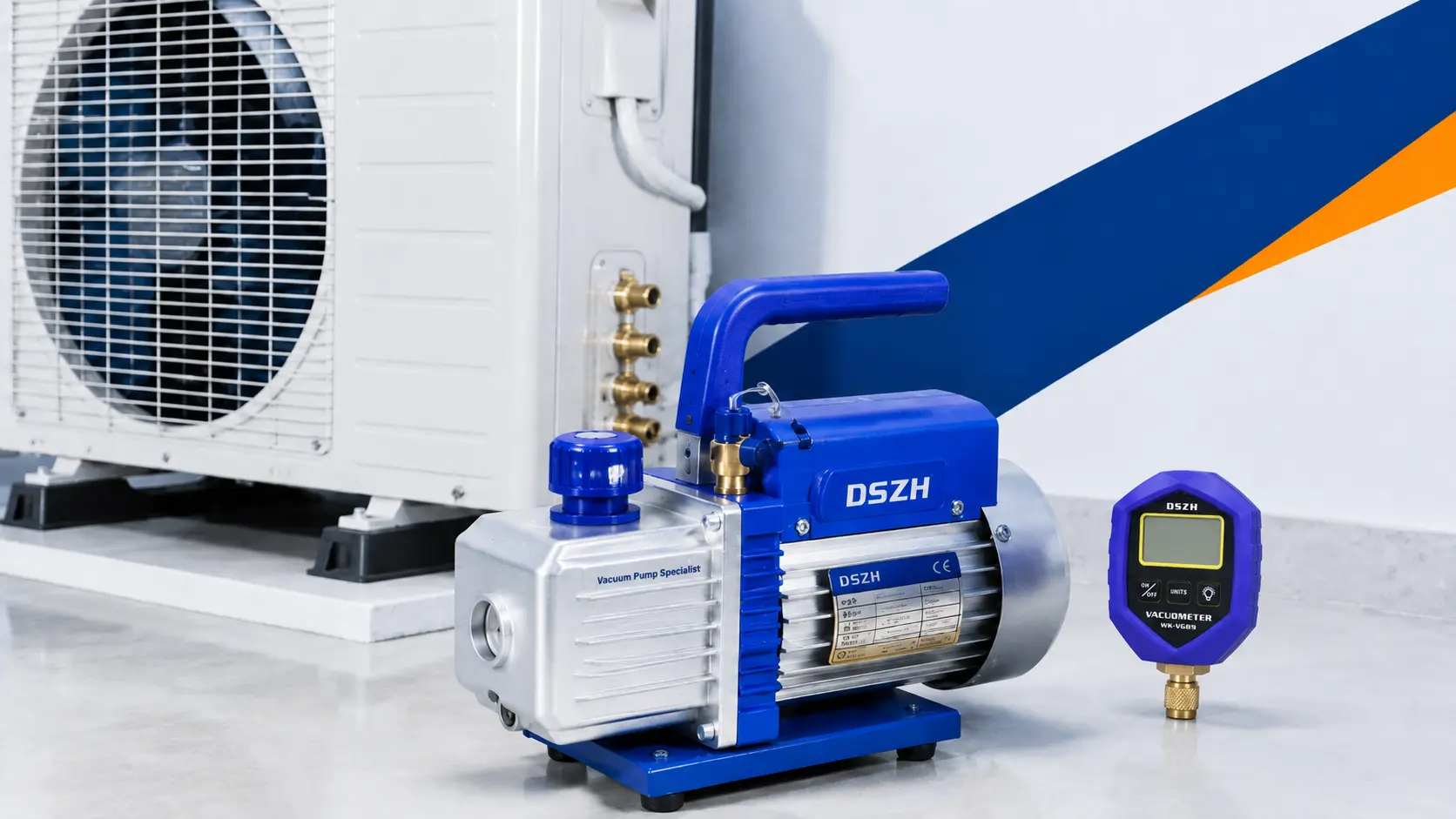

Электронный вакуумметр показывает малые изменения абсолютного давления и помогает наблюдать не только достигнутый уровень, но и характер роста после изоляции насоса.
| Микроны | Паскали | Как использовать значение |
|---|---|---|
| 2000 | ≈ 266,6 Па | Промежуточное значение, по которому оценивают скорость откачки |
| 1000 | ≈ 133,3 Па | Продолжают откачку и следят, не остановилось ли снижение |
| 500 | ≈ 66,7 Па | Переходят к проверке стабильности, если это допускает инструкция оборудования |
| 300 | ≈ 40 Па | Более глубокий ориентир для отдельных сервисных процедур |
Что сильнее всего влияет на время вакуумирования
Подсос через соединение, шланг или вентиль не позволит показаниям стабильно снижаться.
При снижении давления вода испаряется и временно поддерживает более высокое давление.
Узкие и длинные линии, сердечники клапанов и лишние соединения ограничивают поток.
Загрязнённое или насыщенное влагой масло ухудшает достижимую глубину вакуума.
Насос влияет на скорость, но ограничения линии могут свести преимущество большей производительности к минимуму.
В холодном контуре влага испаряется медленнее, поэтому осушение может затянуться.
Как правильно проводить вакуумирование кондиционера
Работу выполняют на герметичном контуре после опрессовки и удаления испытательного газа. Сервисные вентили наружного блока до завершения процедуры остаются закрытыми.
- Проверьте герметичностьДо откачки завершите опрессовку и убедитесь, что соединения выдерживают испытательное давление.
- Проверьте масло насосаУровень и состояние масла должны соответствовать инструкции насоса; мутное масло меняют.
- Соберите короткую линиюИспользуйте исправные вакуумные шланги и минимально необходимое количество соединений.
- Разместите вакуумметр у системыТак прибор показывает давление в контуре, а не только рядом с входом насоса.
- Откачивайте до целевого значенияСледуйте инструкции оборудования; распространённый ориентир — 500 микрон или ниже.
- Изолируйте насосПерекройте линию так, чтобы вакуумметр продолжал измерять давление внутри системы.
- Наблюдайте за ростомОцените скорость и предел роста давления, затем действуйте по требованиям производителя.
Для откачки подбирают подходящий вакуумный насос, а глубину и стабильность разрежения оценивают приборами из раздела манометров и вакуумметров.
Как проверить, что система удерживает вакуум
После достижения цели насос изолируют, а вакуумметр оставляют соединённым с контуром.
Первые минуты давление может немного вырасти из-за выравнивания и выхода газов с внутренних поверхностей. Для большинства сервисных проверок наблюдают не меньше 5–10 минут, если производитель не задаёт иной интервал.
Может быть связан с выравниванием давления и остаточным газовыделением. Результат сопоставляют с лимитом производителя.
Часто указывает на оставшуюся влагу или газовыделение. Контур вакуумируют дольше, проверяют масло и повторяют тест.
Характерен для подсоса через оснастку или негерметичного соединения. Продолжать откачку без поиска причины бессмысленно.

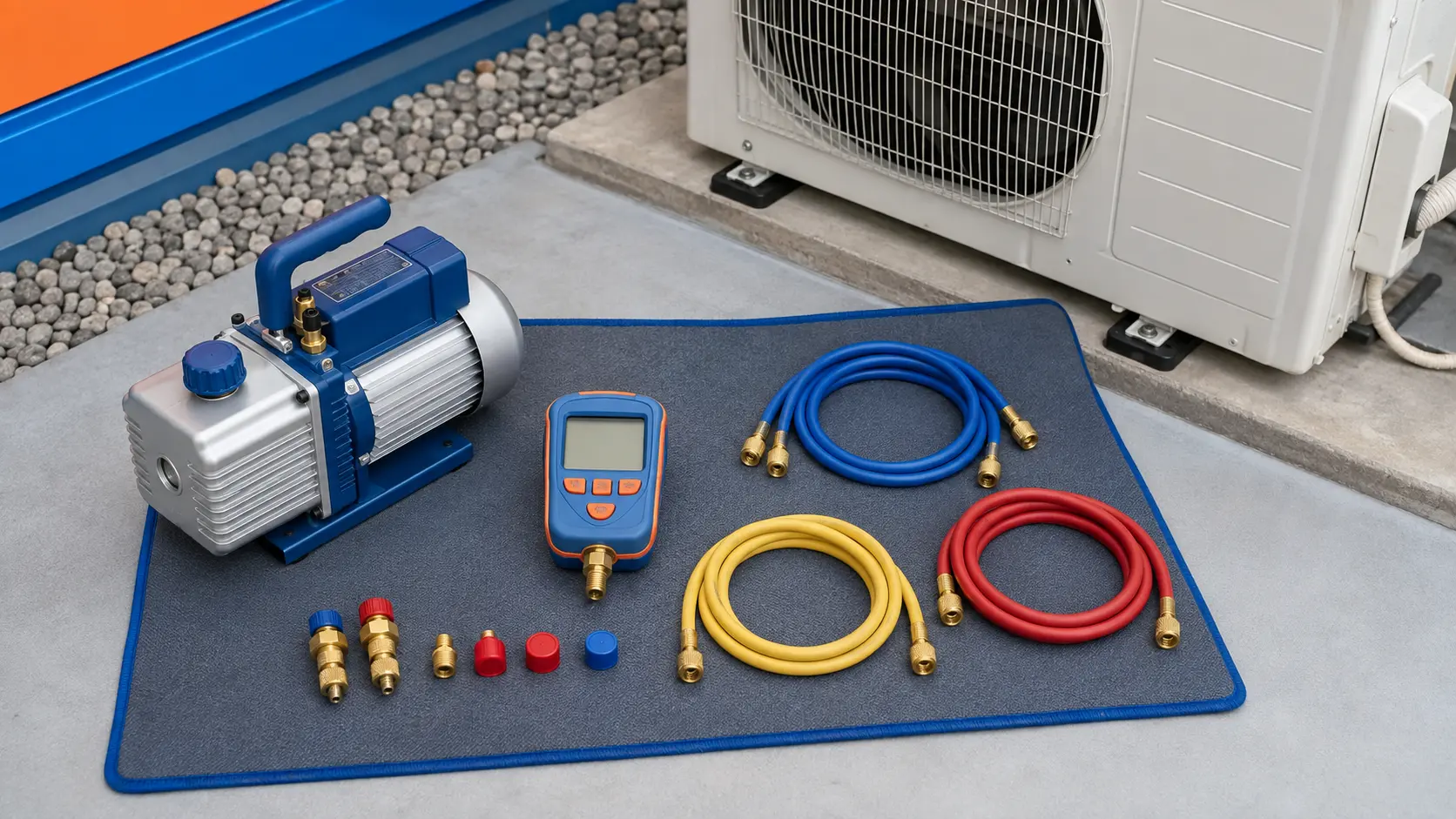

Оборудование для вакуумирования и контроля вакуума
Насос создаёт разрежение, вакуумметр показывает его глубину, а совместимые шланги соединяют элементы сервисной линии. Для уверенного результата важна не одна характеристика, а согласованная работа всего комплекта.
DSZH WK-115N
Одноступенчатый масляный насос для удаления воздуха и паров влаги из холодильных и климатических контуров.
- Одна ступень
- Производительность 42 л/мин
- Предельный вакуум 20 Па
DSZH WK-M2BM
Двухступенчатый пластинчато-роторный насос для глубокой откачки фреоновых контуров кондиционирования и холодоснабжения.
- Две ступени
- Производительность 70 л/мин
- Предельный вакуум 2 Па
DSZH WK-VG89
Цифровой прибор для контроля глубины вакуума, стабильности разрежения и качества откачки климатической системы.
- Диапазон до 0,1 Па
- Шесть единиц измерения
- Присоединение 7/16″-20 UNF / 1/4″ SAE
Value VRP-U-RYB-R410A
Комплект гибких шлангов длиной 1,5 м для вакуумирования, заправки и соединения сервисного оборудования.
- Три шланга по 1,5 м
- Соединения 1/4″ и 5/16″ SAE
- Рабочее давление до 55 bar
Какую задачу решает каждый инструмент
| Модель и SKU | Тип | Основная задача | Ключевая характеристика |
|---|---|---|---|
| DSZH WK-115N 07314 | Одноступенчатый насос | Откачка небольших холодильных и климатических контуров | 42 л/мин, предельный вакуум 20 Па |
| DSZH WK-M2BM 25973 | Двухступенчатый насос | Более глубокая и производительная откачка | 70 л/мин, предельный вакуум 2 Па |
| DSZH WK-VG89 25986 | Электронный вакуумметр | Контроль глубины и удержания вакуума | Диапазон до 0,1 Па, шесть единиц измерения |
| Value VRP-U-RYB-R410A 05056 | Комплект шлангов | Соединение насоса и сервисной линии | Три шланга по 1,5 м, до 55 bar |
Частые ошибки при вакуумировании кондиционера
Частые вопросы о вакуумировании кондиционера
Достаточно ли вакуумировать кондиционер 15 минут?
Нет универсальной гарантии. Для короткой сухой трассы этого иногда достаточно для достижения цели, но решение принимают по вакуумметру и испытанию на удержание.
Какой вакуум считается нормальным?
Распространённый ориентир — 500 микрон, или около 66,7 Па, и ниже. Точное требование берут из инструкции производителя оборудования.
Можно ли проверить вакуум обычной манометрической станцией?
Она показывает грубое разрежение, но не даёт точности, необходимой для оценки сотен микрон. Для контроля глубины используют электронный вакуумметр.
Почему давление растёт после отключения насоса?
Небольшой рост возможен при выравнивании и газовыделении. Медленный продолжительный рост чаще связан с влагой, быстрый непрерывный — с подсосом или утечкой.
Поможет ли более мощный насос закончить быстрее?
Только если шланги, клапаны и переходники не ограничивают поток. Узкая линия может стать главным ограничением независимо от производительности насоса.
Сколько наблюдать за вакуумом после изоляции?
Обычно смотрят динамику не меньше 5–10 минут, однако конкретный интервал и допустимый рост должны соответствовать сервисной документации системы.
Главное о времени и давлении вакуумирования
Для небольшой чистой трассы 15–30 минут используют только как начальный ориентир. Завершают откачку после достижения требуемой глубины — часто 500 микрон или ниже — и успешной проверки стабильности давления.
Если показания не снижаются или быстро растут после изоляции, ищут подсос, утечку, влагу, загрязнённое масло или ограничение в сервисной линии. Простое увеличение времени проблему не исправляет.
