Рост показаний после изоляции вакуумного насоса ещё не доказывает утечку.
Важны скорость изменения давления, форма кривой и то, стабилизируется ли значение. Плавный подъём с остановкой чаще связан с влагой и газовыделением, а непрерывный рост требует поиска негерметичности.
Почему после вакуумирования начинает расти давление
Пока насос работает, он непрерывно удаляет газ и поддерживает градиент давления. После изоляции насоса давление внутри контура выравнивается, а вакуумметр начинает показывать состояние самой системы без помощи откачки.
Рост могут вызвать остаточная влага, газовыделение из масла и материалов, небольшой объём газа в клапане, негерметичность сервисной оснастки или утечка в контуре. Поэтому оценивают не единичное число, а изменение показаний во времени.
Измерение становится информативнее после изоляции насоса и выравнивания давления. Вакуумметр лучше располагать со стороны системы, а не непосредственно у насоса.
Когда первый скачок давления после отключения насоса нормален
Сразу после закрытия клапана показание может кратковременно увеличиться. Это происходит из-за выравнивания давления между участками системы, небольшого количества газа внутри арматуры или газовыделения из уплотнений и масла.
Значение быстро меняется один раз, затем движение заметно замедляется.
После начального подъёма давление выходит на устойчивый уровень.
После дополнительной откачки характер кривой становится спокойнее.
Показания перестают расти и сохраняются примерно на одном уровне.
Окончательный критерий задаёт производитель оборудования. Универсальное значение нельзя применять ко всем системам независимо от объёма, температуры, масла и длины трассы.

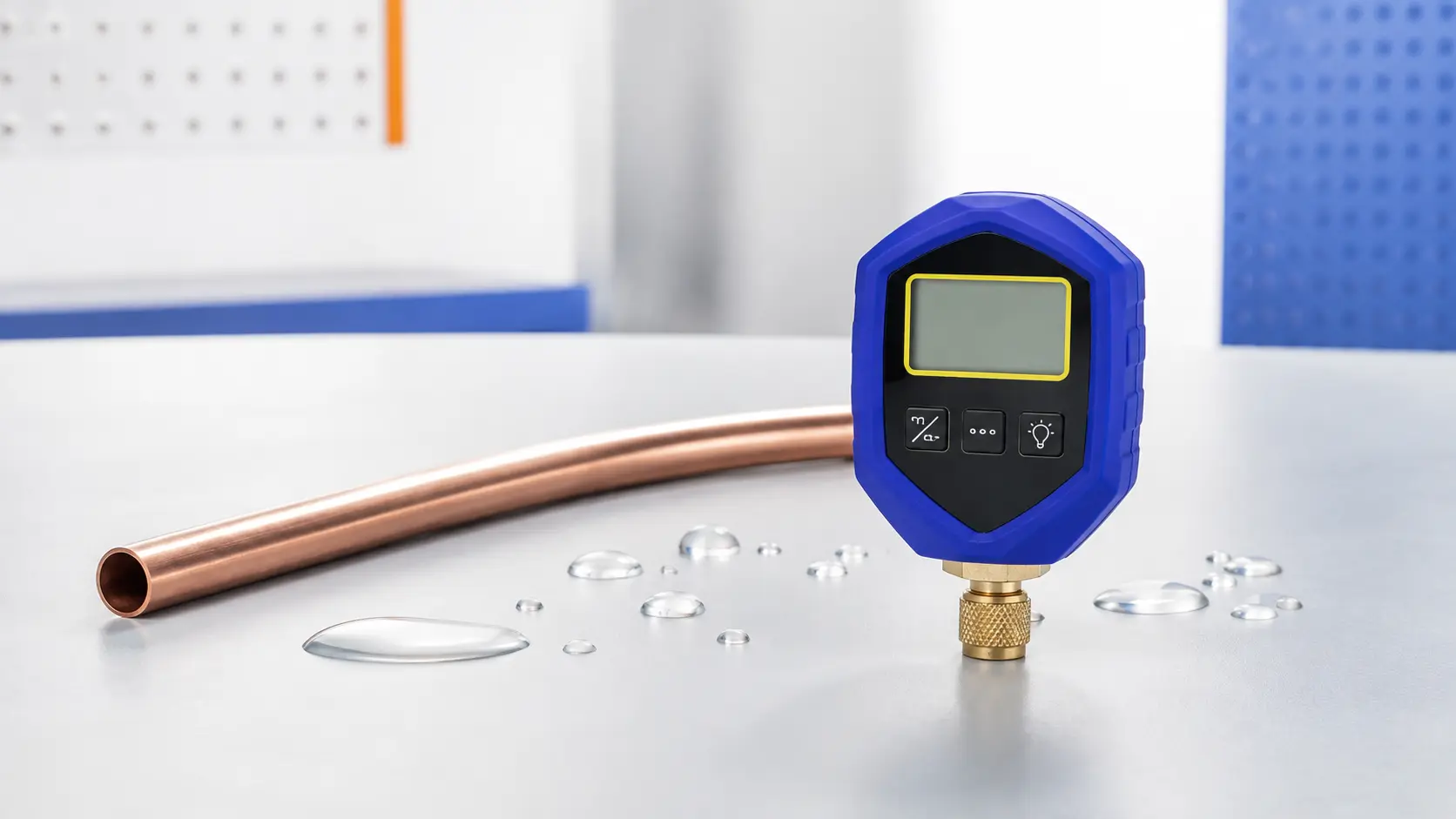

Как ведут себя показания при остаточной влаге
При глубоком вакууме влага продолжает испаряться и превращаться в пар. Пока насос работает, этот пар удаляется. После изоляции он остаётся в контуре, поэтому давление медленно увеличивается.
Для влажной системы характерен плавный рост, который постепенно замедляется и выходит на плато. После замены масла в насосе и продолжения вакуумирования итоговое значение обычно становится ниже, а тест удержания — стабильнее.
Грязное масло, узкие шланги, оставленные сердечники клапанов и низкая температура замедляют откачку. Сначала устраняют ограничения и обеспечивают исправность оборудования.
Как проявляется утечка во время теста удержания вакуума
При негерметичности газ непрерывно поступает извне. Показания растут быстро или устойчиво и не формируют выраженного плато. При заметной утечке давление продолжает двигаться в сторону атмосферного.
| Наблюдение | Остаточная влага | Вероятная утечка |
|---|---|---|
| Скорость роста | Обычно плавная и постепенно снижается | Быстрая или сохраняется без заметного замедления |
| Форма кривой | Рост с выходом на плато | Непрерывный подъём к более высокому давлению |
| После повторной откачки | Результат часто улучшается | Характерный рост повторяется |
| Следующее действие | Продолжить осушение и проверить масло | Разделить систему и оснастку, найти негерметичный участок |
Одна кривая не показывает, где находится негерметичность. Источником могут быть трасса кондиционера, сервисный порт, вакуумный шланг, клапан, переходник или уплотнение самого прибора.
Что может создать ложное впечатление утечки
До разборки холодильного контура проверяют измерительную цепочку. Даже исправная система не удержит показания, если газ проходит через сервисную оснастку.
Как провести тест удержания вакуума
Сначала подтверждают исправность насоса, вакуумметра, шлангов и клапанов на заведомо герметичной схеме. Затем вакуумируют систему до значения, указанного производителем, и дают показаниям стабилизироваться.
- Проверить маслоИспользовать чистое масло нужного типа и нормального уровня.
- Осмотреть уплотненияПроверить шланги, прокладки, клапаны и переходники.
- Проверить приборУбедиться, что сенсор чистый, батарея исправна, а единицы измерения выбраны верно.
- Удалить ограничения потокаПрименять короткие вакуумные шланги достаточного диаметра и исправную арматуру.
- Вакуумировать до целиПродолжать откачку до установленного производителем уровня.
- Дождаться стабилизацииНе начинать оценку в момент, когда показания ещё быстро меняются.
- Отделить насосИзолировать насос так, чтобы вакуумметр продолжал измерять саму систему.
- Записать кривуюОтмечать скорость роста и момент возможной стабилизации.
- Повторить при необходимостиПосле дополнительного осушения сравнить форму второй кривой с первой.
Как читать результат теста удержания
| Поведение показаний | Наиболее вероятное объяснение | Что проверить |
|---|---|---|
| Короткий скачок, затем стабильность | Выравнивание давления или небольшой объём газа в арматуре | Повторяемость результата и требования производителя |
| Плавный рост с плато | Остаточная влага или газовыделение | Масло насоса, температуру, длительность и ограничения потока |
| Непрерывный быстрый рост | Утечка в системе или сервисной оснастке | Разделить контур, прибор, шланги и клапаны |
| Показания не улучшаются после повторной откачки | Негерметичность либо неисправность оборудования | Провести отдельный тест насоса и измерительной цепи |
Два одинаковых конечных значения могут означать разное: влажная система выходит на плато, а негерметичная продолжает набирать давление.
Что делать, если давление продолжает расти
Если рост замедляется и стабилизируется, продолжают осушение: проверяют масло, уменьшают сопротивление линии и повторяют вакуумирование. При большом количестве влаги применяют процедуру, предусмотренную сервисной документацией, с использованием сухого азота.
Если давление растёт непрерывно, сначала проверяют сервисную оснастку отдельно от системы. Когда шланги, клапаны и вакуумметр исправны, контур испытывают на герметичность методом и давлением, указанными производителем оборудования.
Подходящий измерительный прибор можно выбрать в разделе манометров и вакуумметров, а производительность и глубину откачки — среди вакуумных насосов для кондиционеров.

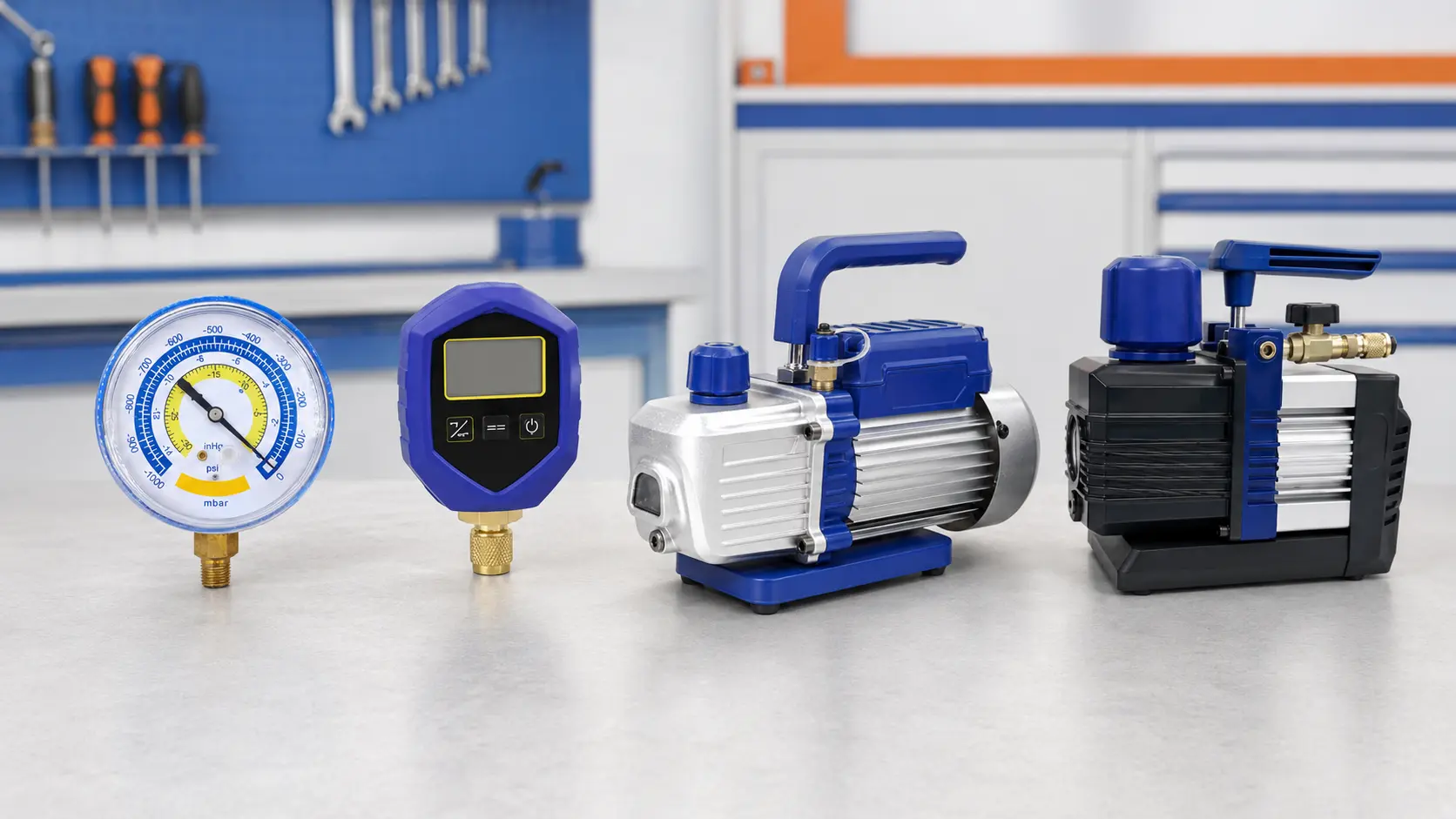

Приборы и насосы для вакуумирования и контроля
Механический вакуумметр подходит для общего контроля разрежения, а электронный прибор позволяет наблюдать глубокий вакуум и динамику теста удержания. Насос выбирают по требуемой производительности и достигаемому остаточному давлению.
DSZH WK-18VG
Стрелочный вакуумметр для контроля разрежения при обслуживании климатических и холодильных контуров.
- диаметр шкалы 80 мм
- рабочее давление 1,0 МПа
- масса 0,148 кг
DSZH WK-VG89
Электронный вакуумметр для оценки глубины вакуума и стабильности разрежения.
- измерение до 0,1 Па
- точность ±5 % в диапазоне 0,1–1000 Па при 20 °C
- Па, мбар, мм рт. ст., мТорр, inHg и микроны
DSZH WK-115N
Одноступенчатый масляный насос для удаления воздуха и паров влаги из холодильного контура.
- производительность 42 л/мин
- предельный вакуум 20 Па
- масса нетто 4,2 кг
DSZH WK-M2BM
Двухступенчатый пластинчато-роторный насос для вакуумирования холодильной техники.
- производительность 70 л/мин
- две ступени
- предельный вакуум 2 Па
| Модель и SKU | Тип | Основная возможность | Роль в работе |
|---|---|---|---|
| DSZH WK-18VG 00447 | Стрелочный вакуумметр | Шкала диаметром 80 мм | Общий контроль разрежения |
| DSZH WK-VG89 25986 | Электронный вакуумметр | Измерение до 0,1 Па, несколько единиц | Глубокий вакуум и тест удержания |
| DSZH WK-115N 07314 | Одноступенчатый насос | 42 л/мин, 20 Па | Вакуумирование небольших систем |
| DSZH WK-M2BM 25973 | Двухступенчатый насос | 70 л/мин, 2 Па | Более глубокая и производительная откачка |
Частые ошибки при оценке роста давления
Частые вопросы о росте давления после вакуумирования
Почему давление подпрыгивает сразу после закрытия клапана?
Причиной бывает выравнивание давления и небольшой объём газа в клапане. Важнее дальнейшее поведение: стабилизация или непрерывный рост.
Как отличить влагу от небольшой утечки?
Влага обычно даёт медленный рост с плато и улучшение после дополнительного осушения. При утечке давление продолжает расти и характер кривой повторяется.
Можно ли провести тест стрелочным вакуумметром?
Он показывает общее разрежение, но для глубокого вакуума и анализа небольших изменений удобнее электронный прибор с подходящим диапазоном.
Где должен находиться электронный вакуумметр?
На стороне системы и как можно дальше от насоса, чтобы измерение лучше отражало состояние удалённой части контура.
Поможет ли просто дольше вакуумировать?
Только если оборудование исправно, масло чистое, а поток не ограничен. При утечке увеличение времени не устранит непрерывный подсос воздуха.
Почему результат меняется после замены масла?
Масло поглощает влагу и загрязнения. Свежее масло помогает насосу достигать более глубокого остаточного давления.
Главное о росте давления после вакуумирования
Медленный рост с последующей стабилизацией чаще связан с влагой и газовыделением, а быстрый непрерывный подъём указывает на возможную негерметичность. Первый скачок после изоляции оценивают отдельно: он может быть следствием выравнивания давления.
Чтобы вывод был достоверным, проверяют не только кондиционер, но и шланги, клапаны, уплотнения, масло насоса и чистоту датчика. Для анализа глубокого вакуума подходит электронный вакуумметр DSZH WK-VG89, а откачку выполняют насосом с характеристиками, соответствующими системе.
