Капиллярными трубками оснащаются любые холодильные устройства с различной мощностью, в том числе и бытовые холодильники, системы увлажнения воздуха, тепловые насосы малых мощностей. Главное назначение – это соединение сторон с различным давлением в холодильной установке (системе/камере).
Внеш. диам./внутр. диам.: 2,36х1,07.

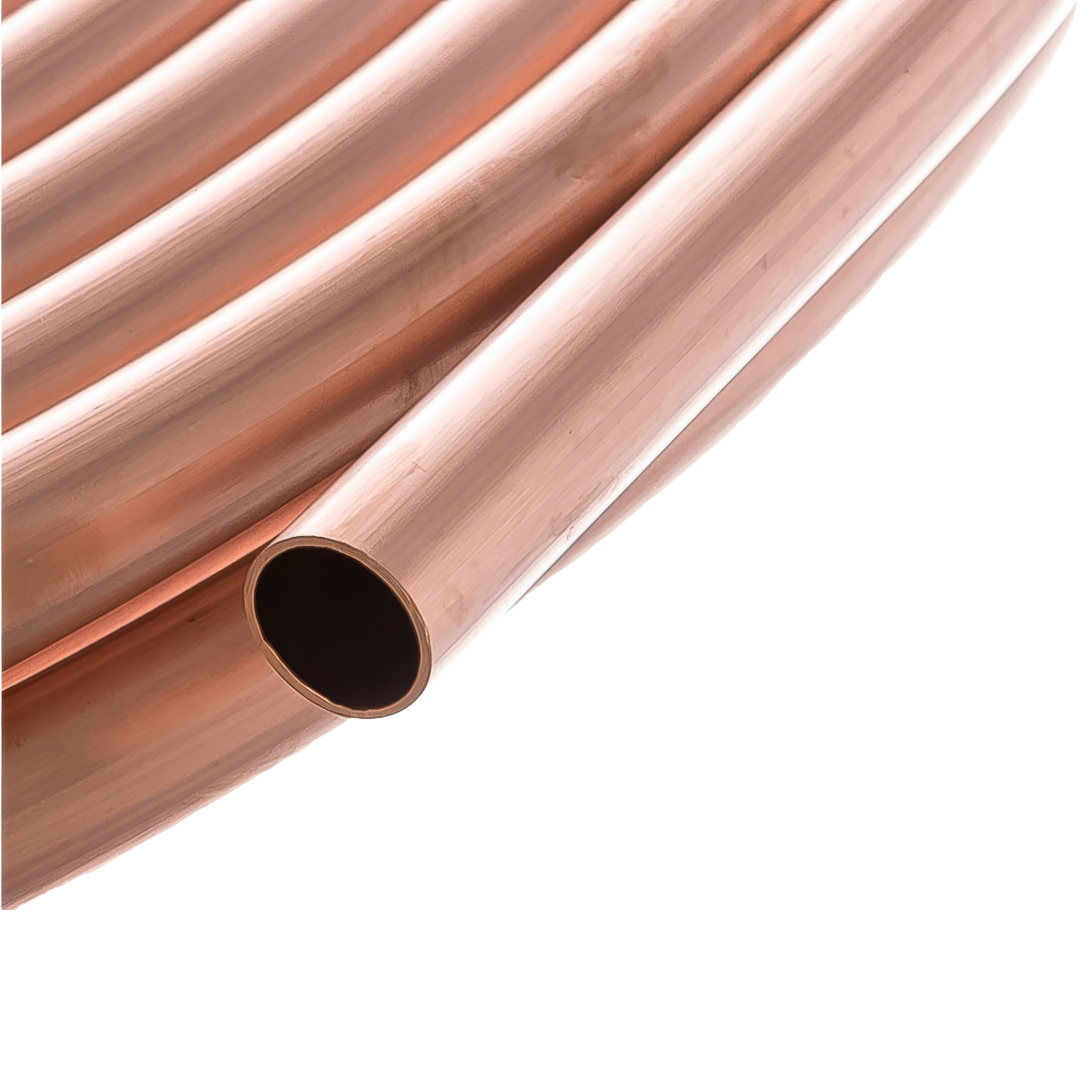

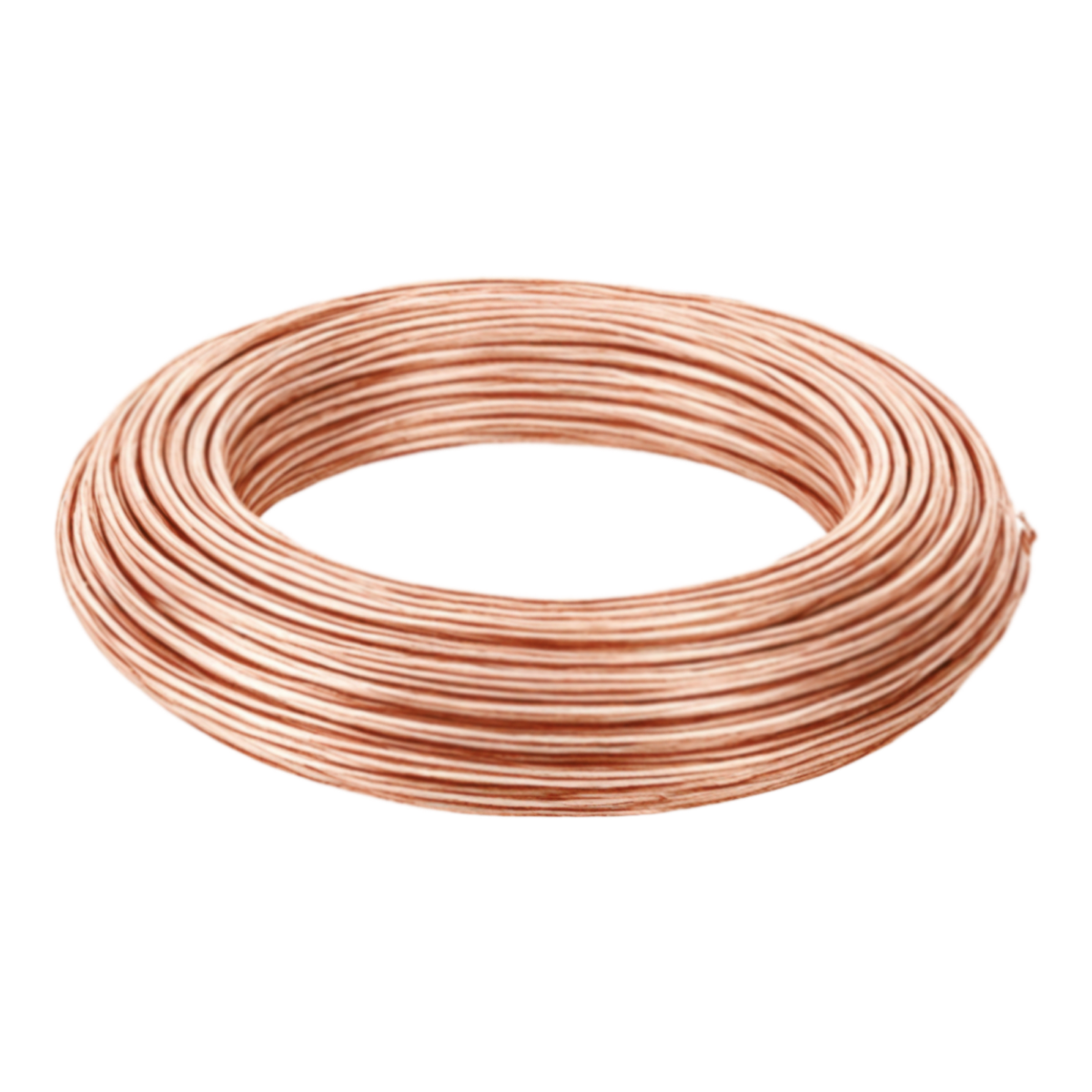

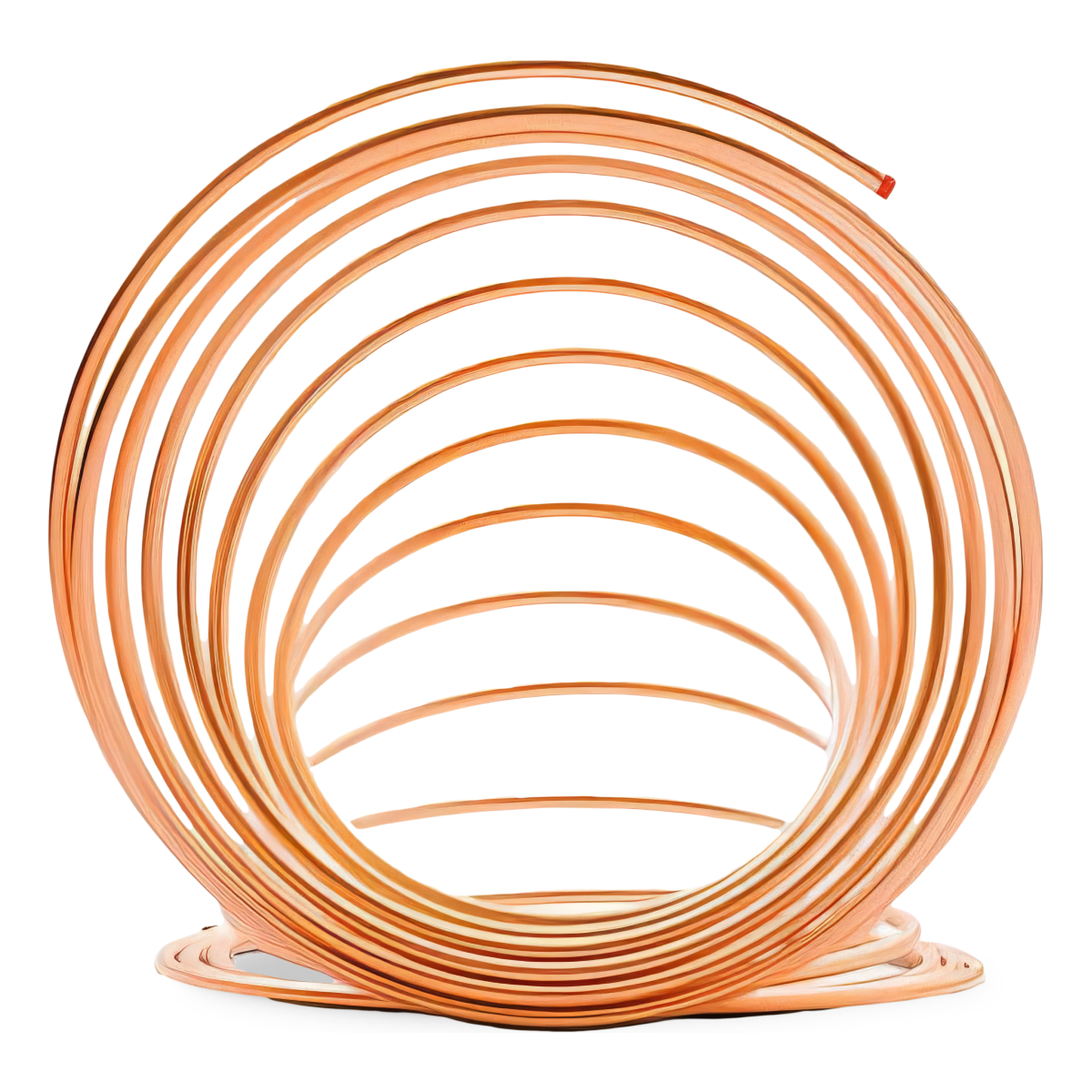

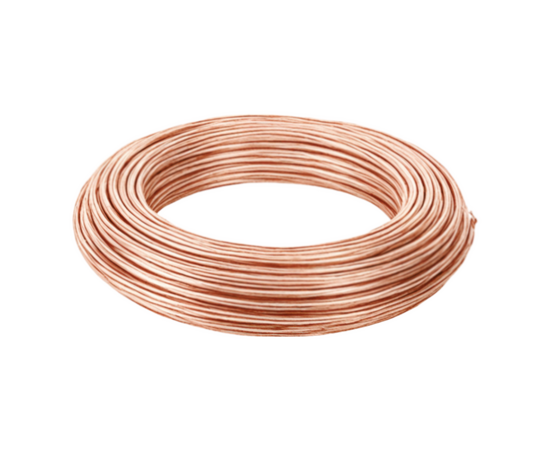

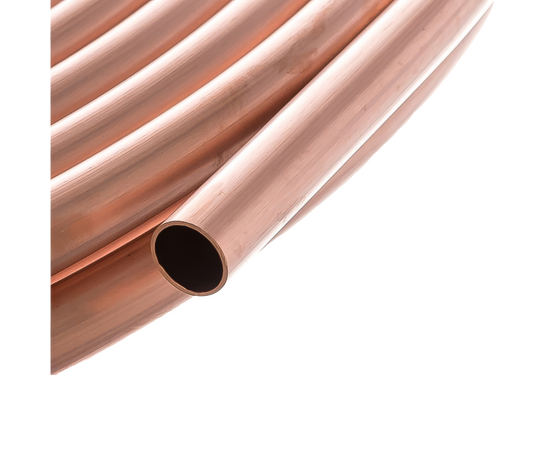

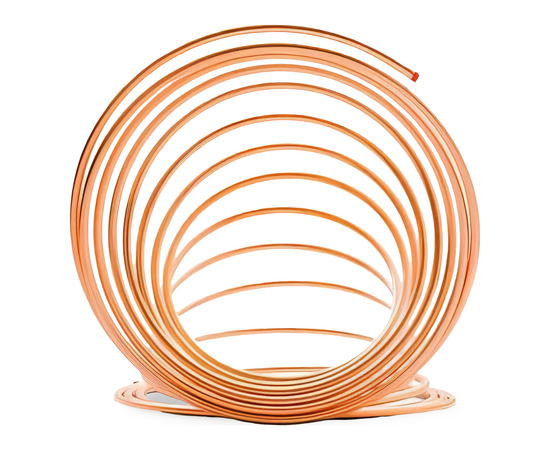

Труба капиллярная медная CAP 1,07 × 2,36 мм, толщина стенки 0,645 мм (1 бух., 15 м.) — медная капиллярная трубка для дозирования потока хладагента и создания перепада между сторонами высокого и низкого давления в малых холодильных системах. Внутренний диаметр этой позиции составляет 1,07 мм, наружный — 2,36 мм, толщина стенки — 0,645 мм. Трубка поставляется бухтой длиной 15 м и подбирается расчетом под конкретный компрессор и рабочий режим.
Характеристики:
- Тип изделия: медная капиллярная трубка.
- Серия: CAP.
- Внутренний диаметр: 1,07 мм.
- Наружный диаметр: 2,36 мм.
- Толщина стенки: 0,645 мм.
- Материал: медь.
- Форма поставки: бухта.
- Длина: 15 м.
- Регулирующий механизм: не содержит подвижных частей.
Ключевые преимущества:
- Простая конструкция: дросселирование выполняется за счет малого проходного сечения и расчетной длины трубки без отдельного подвижного клапанного механизма.
- Компактность: капиллярная трубка подходит для маломощных холодильных устройств, где предусмотрен такой способ регулирования подачи хладагента.
Применение и особенности:
- Применение: бытовые холодильники, небольшие холодильные установки, маломощные тепловые насосы и другие системы с предусмотренным капиллярным дросселированием.
- Подбор: внутренний диаметр и длину определяют по хладагенту, производительности компрессора, температуре конденсации, температуре кипения, переохлаждению и требуемому расходу.
- Ограничения: трубку нельзя заменять только по наружному диаметру: изменение проходного сечения или длины меняет расход и баланс давления в системе.
- Монтаж: при резке не допускают смятия прохода, внутренний канал защищают от стружки и влаги, а после пайки контур проверяют на герметичность и вакуумируют.
