Устройство ротации кондиционеров ССМ-33-0.0

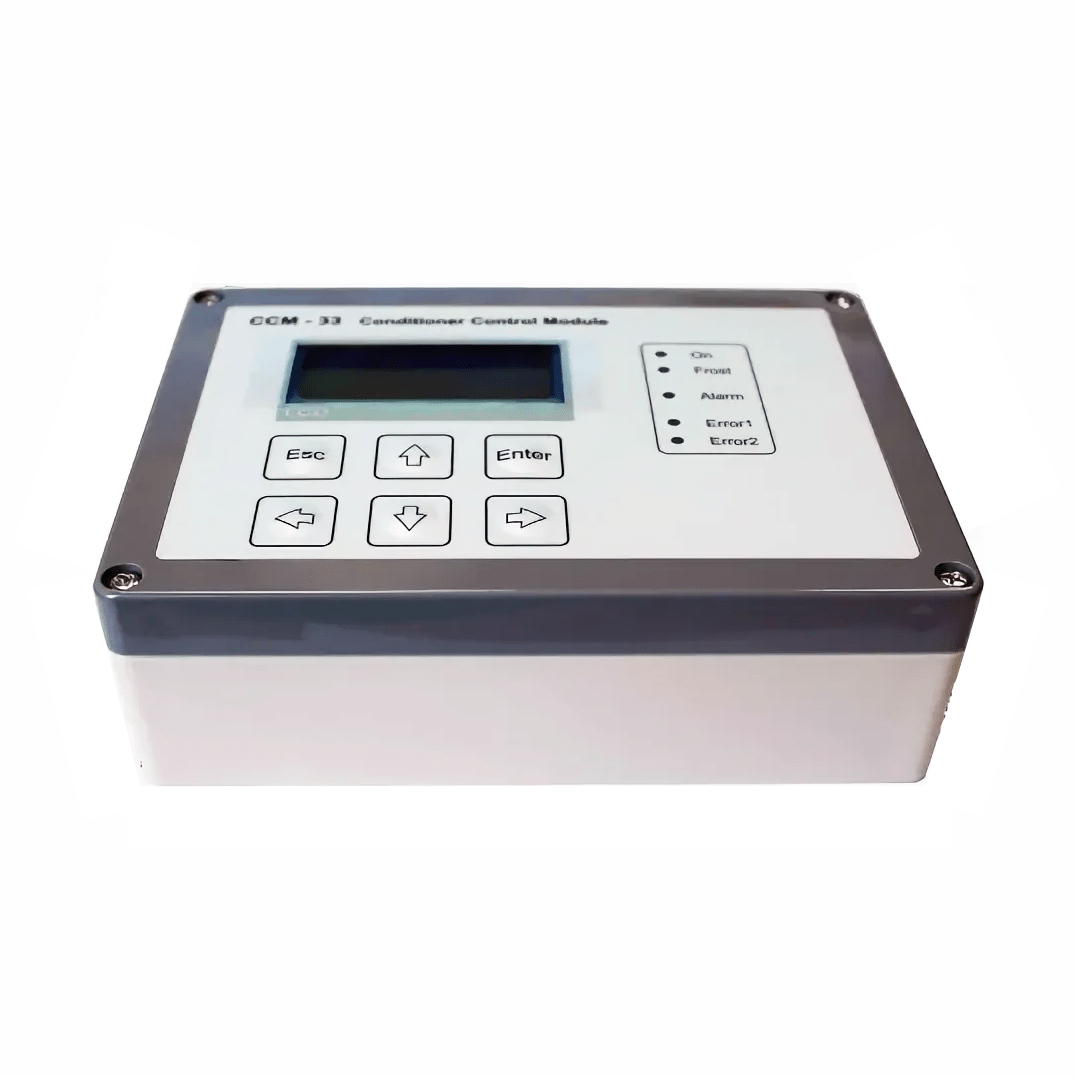

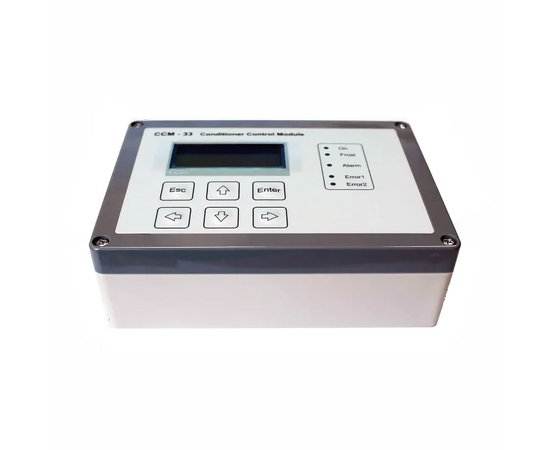

Устройство ротации кондиционеров CCM-33-0.0 — автоматический блок для управления двумя кондиционерами по схеме «основной-резервный» через инфракрасные команды штатных пультов. Для подключения CCM-33-0.0 не требуется вскрывать кондиционеры; работоспособность каждого блока оценивается датчиком температуры в потоке выходящего воздуха.

Комплектация:

• Блок управления CCM-33-0.0: настенное исполнение, 1 шт.
• Инфракрасный излучатель: 2 шт.
• Датчик температуры: 3 шт.

Характеристики:

• Количество кондиционеров: 2.
• Схема работы: основной-резервный.
• Способ управления: инфракрасные команды.
• Дисплей: ЖК, 4 строки по 16 символов.
• Клавиатура: 6 кнопок.
• Индикация: 6 светодиодов.
• Аварийная сигнализация: два уровня, световая и звуковая.
• Аварийное реле: 120 В, 0,5 А, настраиваемое замыкание или размыкание.
• Интерфейсы модификаций: RS-232 или RS-485.
• Дистанционные входы модификаций: включение/выключение и блокировка «мороз», 24 В DC.

Ключевые преимущества:

• Без вскрытия кондиционера: ИК-управление сохраняет штатную электрическую схему оборудования.
• Автоматическая ротация: чередует основной и резервный блок для выравнивания наработки.
• Температурная диагностика: датчики в выходном потоке помогают выявлять кондиционер, который не обеспечивает охлаждение.
• Наглядное состояние: дисплей и шесть светодиодов показывают режимы и неисправности.
• Двухуровневая тревога: световая и звуковая сигнализация разделяет предупредительные и аварийные состояния.
• Диспетчеризация: варианты с RS-232 или RS-485 поддерживают связь с персональным компьютером.

Применение и особенности:

• Размещение излучателей: каждый ИК-светодиод устанавливают напротив приемника соответствующего кондиционера.
• Размещение датчиков: сенсоры фиксируют в выходных воздушных потоках и в контролируемой зоне согласно руководству.
• Аварийный выход: логику замыкания или размыкания контактов выбирают под вход внешней системы.
• Дополнительные входы: для модификаций с дистанционным управлением используют сигнал 24 В DC и вход блокировки от датчика «мороз».
• Проверка: после настройки тестируют ротацию, ИК-команды, показания трех датчиков, оба уровня тревоги и аварийное реле.
