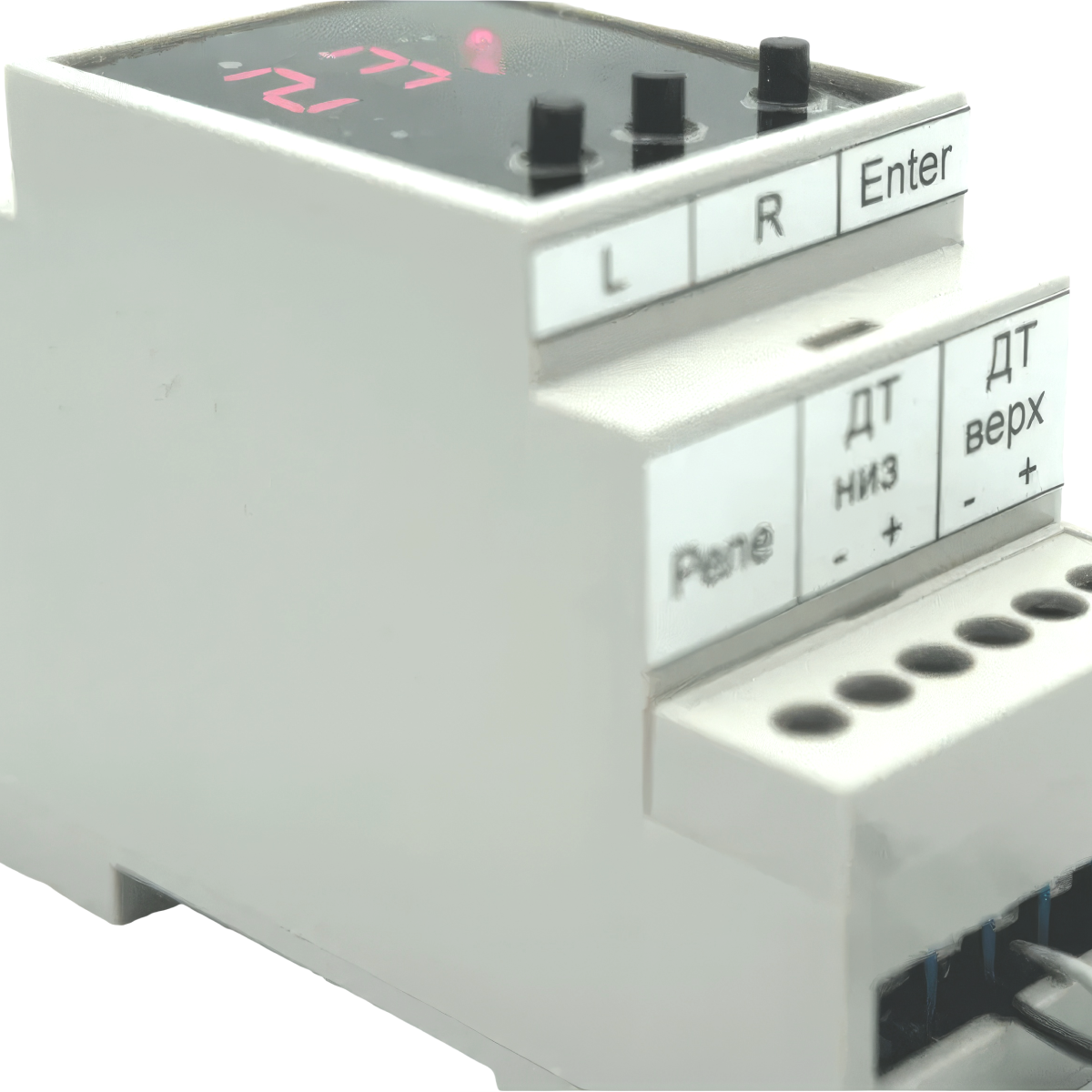

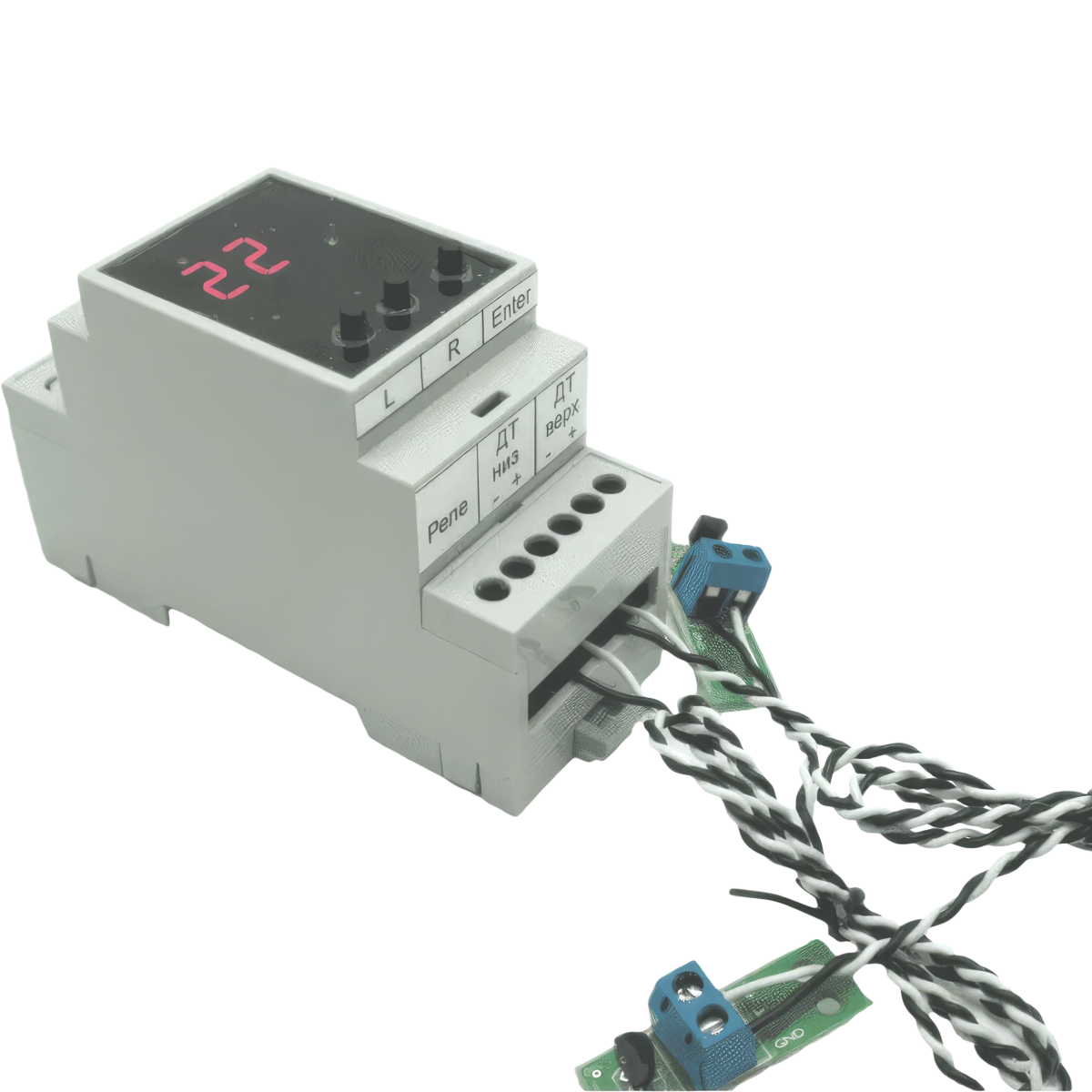

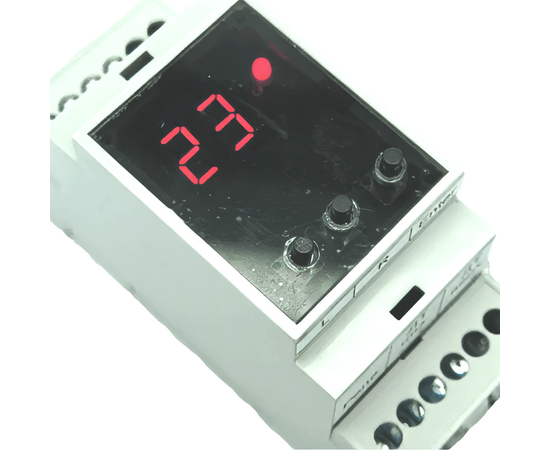

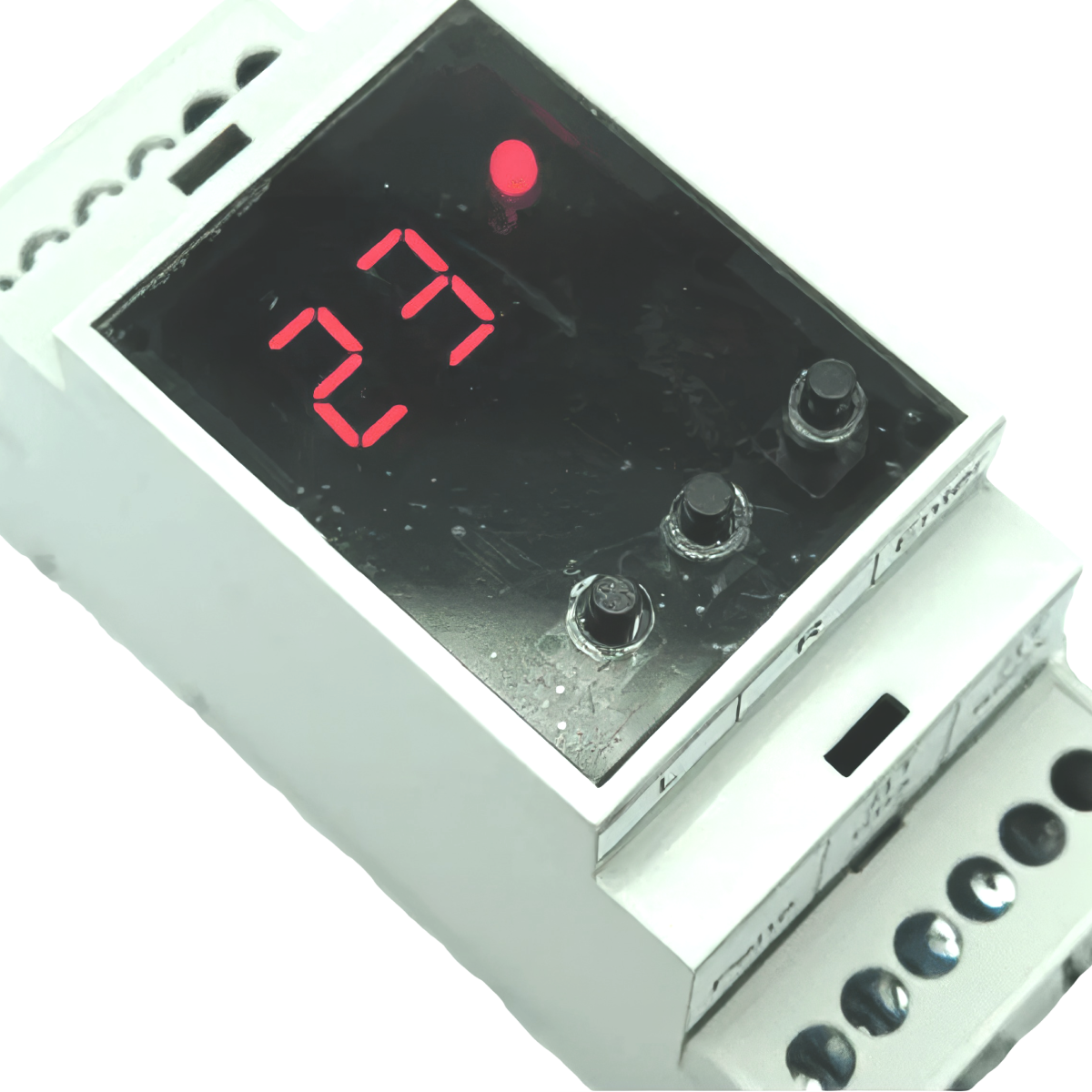

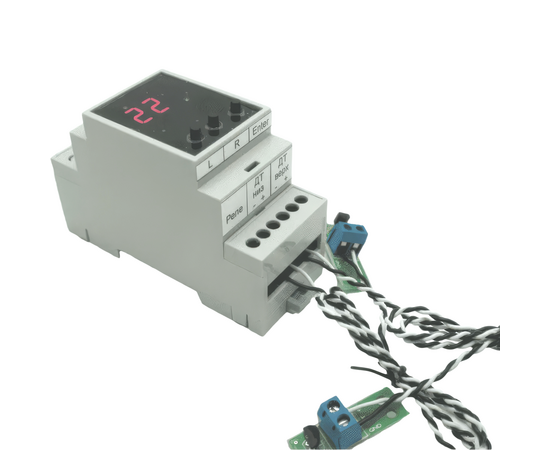

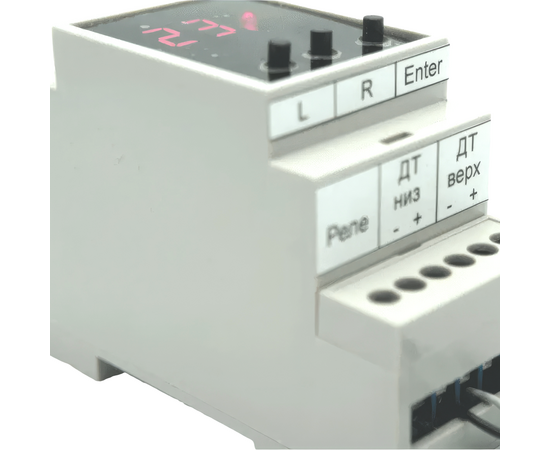

Блок выдачи аварий кондиционера (БВАК)

Блок выдачи аварий кондиционера БВАК — сигнальный модуль для формирования аварийных сообщений по сухим нормально замкнутым контактам. БВАК контролирует разницу температур воздуха на входе и выходе внутреннего блока и выдает отдельный сигнал «Общая авария» для каждого подключенного кондиционера.

Характеристики:

• Тип выхода: сухие нормально замкнутые контакты реле.
• Сигнальные линии: по одной линии на каждый кондиционер.
• Контролируемый параметр: разница температур на входе и выходе внутреннего блока.
• Порог Δt: регулируется пользователем в диапазоне 5-10 °C.
• Реакция на отключение питания: формирование аварийного сигнала.

Ключевые преимущества:

• Раннее выявление неисправности: авария фиксируется при недостаточной разнице температур, указывающей на снижение эффективности охлаждения.
• Раздельная сигнализация: состояние каждого кондиционера передается по собственной линии.
• Автоматический сброс: после возврата Δt в допустимые пределы сигнал аварии снимается.
• Контроль питания: при обесточивании БВАК формирует аварию, а после восстановления питания автоматически возвращается к контролю.

Применение и особенности:

• Настройка: порог Δt выбирают с учетом режима кондиционера, расположения датчиков и нормальной разницы температур исправного блока.
• Подключение: сухие контакты подключают к совместимой системе диспетчеризации или сигнализации по электрической схеме БВАК.
• Проверка: после монтажа имитируют недостаточную разницу температур и отключение питания, контролируя выдачу и снятие аварии.
