Ратиометрические датчики низкого и высокого давления BC-TPR-013N, BC-TPR-030N, — это преобразователи давления хладагента в стандартный аналоговый, вольтовый сигнал. Датчики применяются для контроля параметров давления в холодильном контуре коммерческого и промышленного холодильного оборудования, системах кондиционирования воздуха и вентиляции.
Датчик давления BC-TPR-013N устанавливается на сторону низкого давления, датчик давления BC-TPR-030N – на сторону высокого давления.

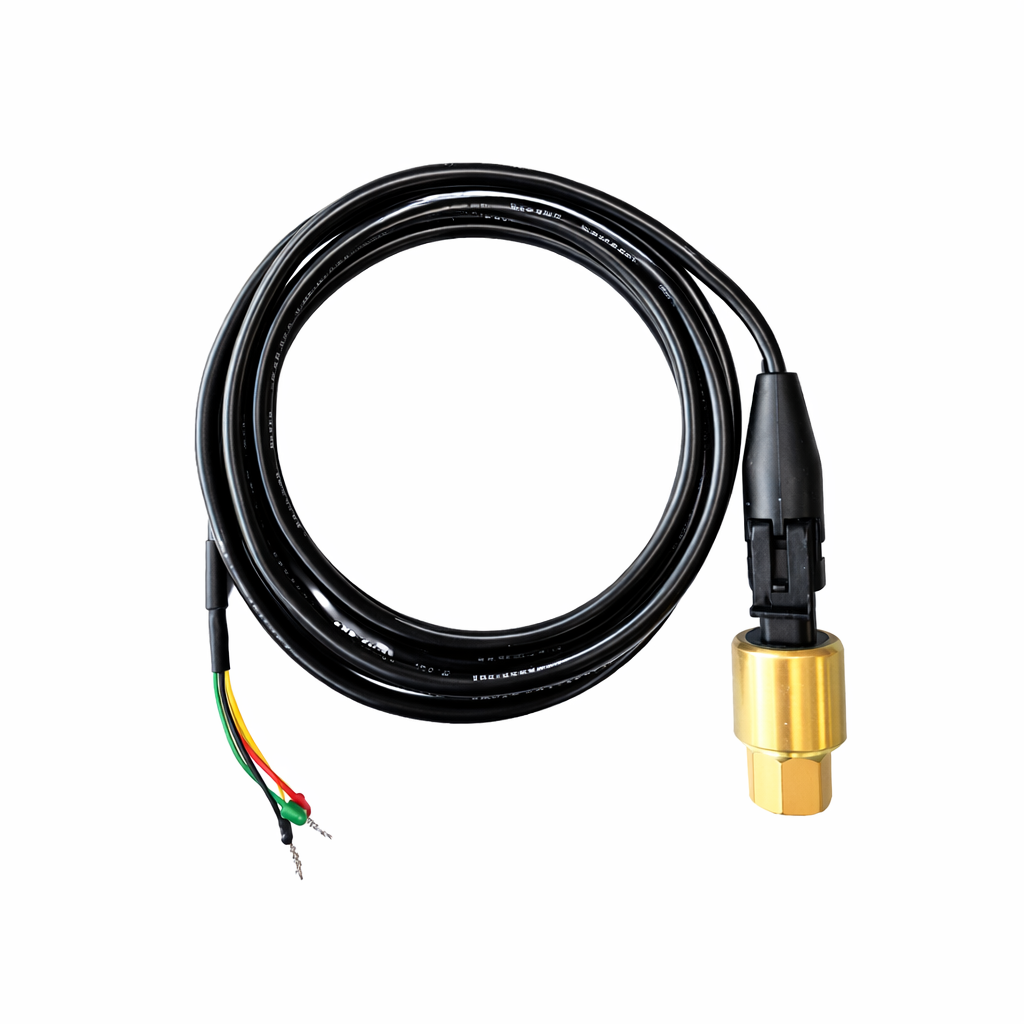

Для удобства установки и подключения датчики поставляются вместе с присоединенными к ним кабелями, имеющими степень защиты IP66.
Датчики имеют внутреннюю резьбу 7/16"-20UNF и депрессор, позволяющие подключать их непосредственно к сервисным портам 1/4" SAE (штуцер Шредера).
Технические характеристики:
- Напряжение питания Диапазон (с защитой от неправильной полярности): 5±0.25VDC;
- Выходной сигнал 0.5～4.5 VDC (Ratio);
- Допустимая нагрузка 20 V постоянного тока;
- Допустимое время отклика (10%～90%)≤10ms;
- Сопротивление изоляции ≥100 МОм при 100 В постоянного тока;
- Электрическое подключение 3-pin Metri-Pack 150;
- Кабель (поставляется в комлекте) 2м;
- Допустимые температуры: -35°C~120°C ;
- Температура окружающего воздуха, транспортировки и хранения: -35°C~120°;
- Температура хладагента: C -35°C~120°C;
- Степень защиты: IP 66;
- Точность при температуре 25°C: 1,5% FS;
- Точность: 2,5% FS (включая нелинейность, гистерезис, повторяемость и ошибку калибровки);
- Вибрация (синусоидальная): 5...2000Hz/10g в осях X-Y-Z;
- Ударная нагрузка: 20g/11ms;
- Материал корпуса: Латунь;
- Материал уплотнения: CR (хлоропреновый каучук);
- Момент затяжки: 12...16 Нм;
- Механическое соединение: 7/16˝-20UNF female;
- Давление испытания: 2,0х bar: - 27,5 bar - BC-TPR-013N - 60 bar - BC-TPR-030N;
- Давление разрушения: 3,0х bar: - 38,4 bar - BC-TPR-013N - 90 bar - BC-TPR-030N;
- Масса: 135 г (датчик - 60 г, кабель - 75 г).
Датчики давления серии BC-TPR…N могут использоваться в сочетании с любыми электронными приборами, воспринимающими аналоговый вольтовый сигнал 0,5~4,5V пост.тока, например, с универсальными контроллерами и индикаторами, частотными регуляторами, регуляторами скорости вращения и др.
