Кислород и прочие газы, используемые для сварки, наплавки или резки металлов, поставляются в баллонах под высоким давлением, которое понижается при помощи специальных редукторов для обеспечения работы газовой горелки или полуавтомата. Редуктор БКО-50-4 предназначен специально для выравнивания давления кислорода, независимо от уровня опорожнения баллона. Это позволяет поддерживать постоянный режим работы.

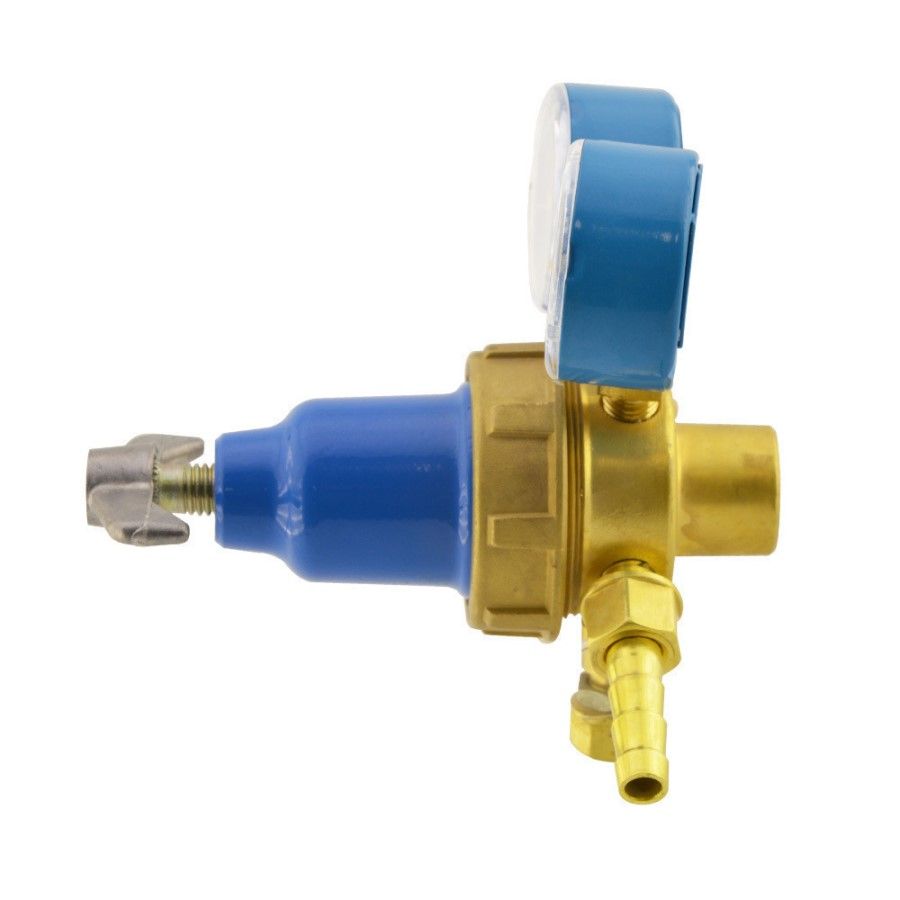

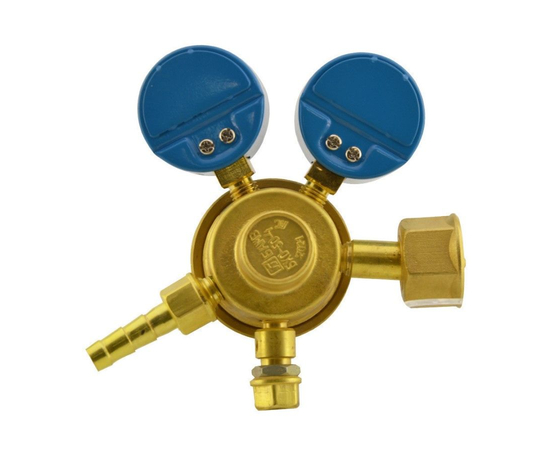

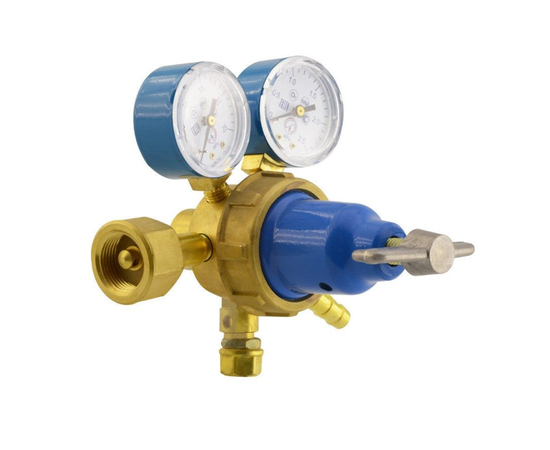

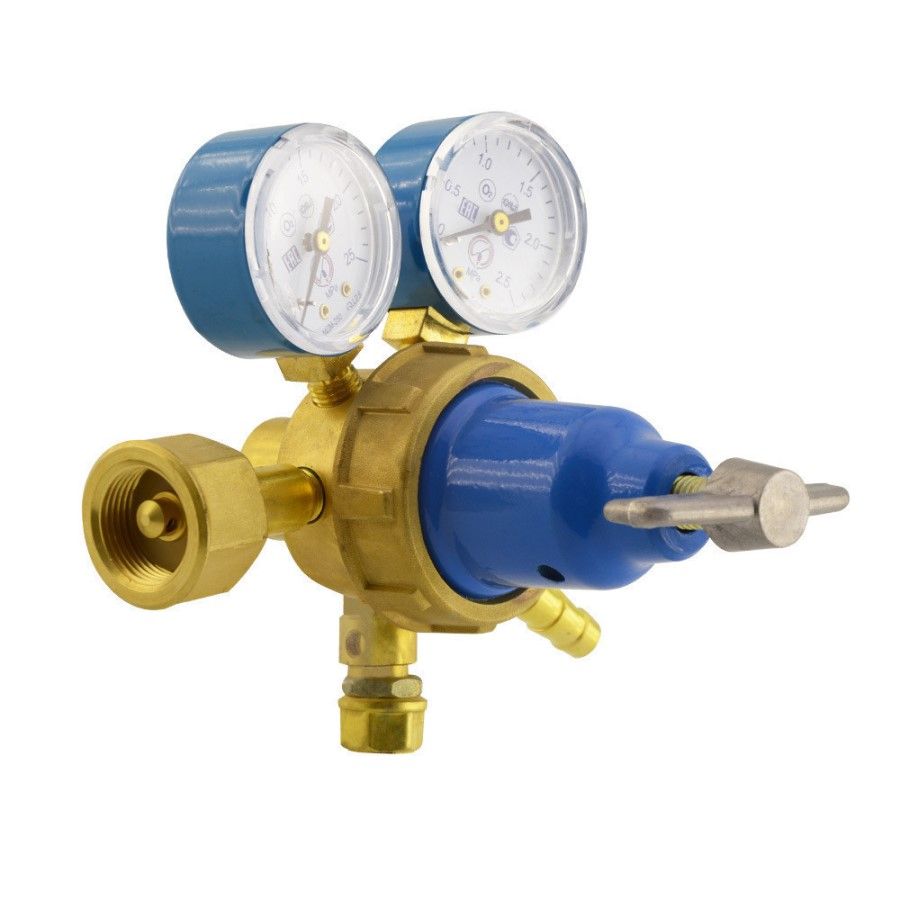

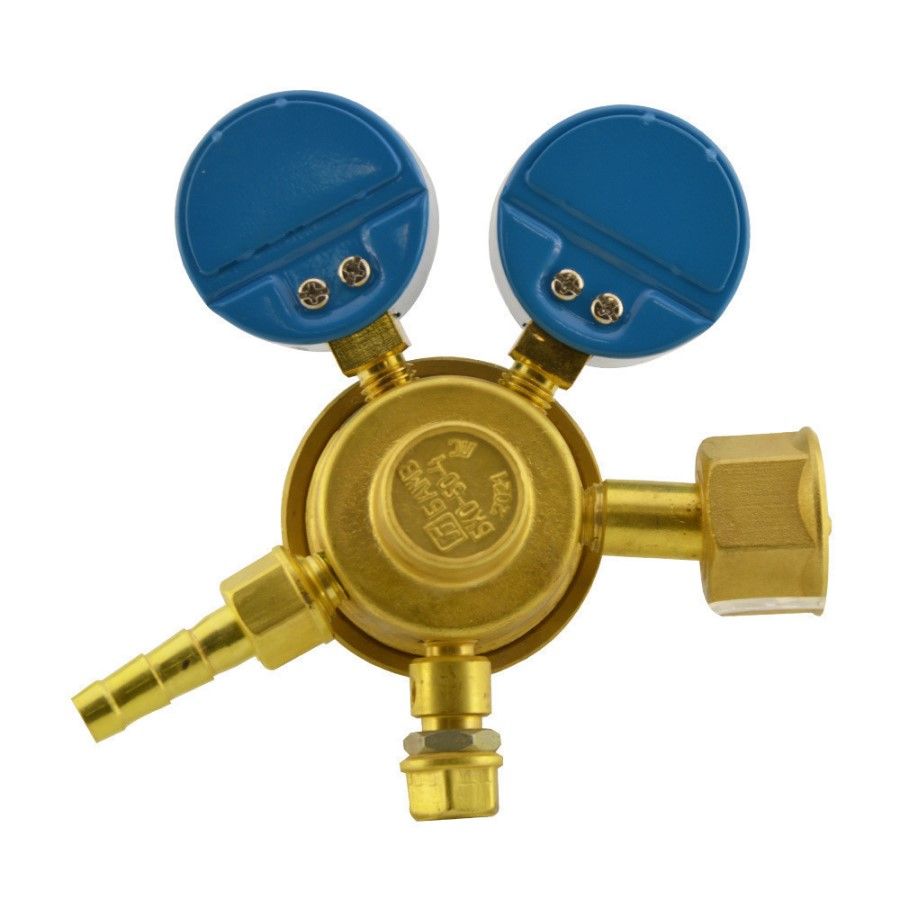

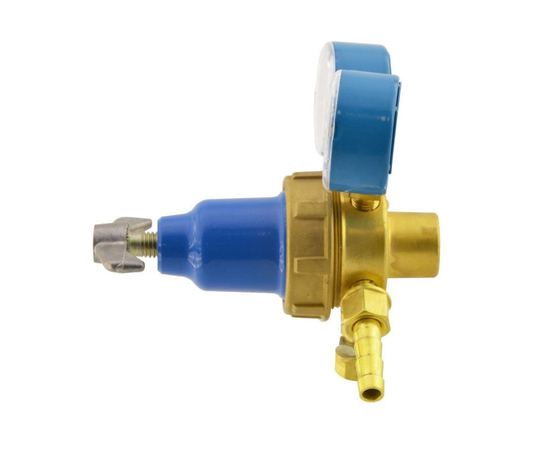

Редуктор кислородный БКО-50-4 — баллонный одноступенчатый редуктор для понижения давления кислорода и поддержания рабочего значения при сварке, наплавке и резке. Редуцирующий узел состоит из клапана, мембраны, регулировочного винта, задающей пружины и толкателя. В конструкцию также входят рабочая камера, два показывающих прибора, предохранительный клапан, выходной ниппель и входной фильтр.
Характеристики:
- Рабочая среда: кислород
- Тип: одноступенчатый баллонный
- Давление на входе: до 20 МПа (200 кгс/см²)
- Наибольшее рабочее давление: 1,25 МПа (12,5 кгс/см²)
- Наибольшая пропускная способность: 50 м³/ч
- Давление срабатывания предохранительного клапана: 2,5 МПа (25 кгс/см²)
- Входное соединение: G3/4-B
- Выходное соединение: штуцер с гайкой и универсальным ниппелем 6,3/9 мм
- Материал корпуса: латунь
- Фильтрация: входной элемент 50 мкм
- Контроль давления: два прибора: входной и рабочий
- Габариты: не более 140 × 157 × 126 мм
- Масса: не более 0,87 кг
Ключевые преимущества:
- Стабилизация подачи: мембранный механизм поддерживает настройку при расходе кислорода
- Контроль состояния: два прибора показывают запас газа и выходное давление
- Защита механизма: фильтр задерживает частицы, а предохранительный клапан ограничивает рост давления в рабочей камере
- Подключение рукавов: универсальный ниппель подходит для диаметра 6,3 или 9 мм
Применение и особенности:
- Применение: газовая сварка, наплавка, кислородная резка и питание совместимого оборудования
- Защитная арматура: между редуктором и горелкой или резаком рекомендуется ставить обратный клапан и пламегаситель нужного расхода
- Подготовка: перед открытием баллона ослабить регулировочный винт; кислородные соединения, инструмент и руки должны быть свободны от масел и жиров
- Безопасность: после работы перекрыть баллон и сбросить давление; разборку и ремонт под давлением не выполнять
