VRF-система объединяет совместимые наружные и внутренние блоки, холодильную сеть и согласованное управление зонами.
Наличие отдельных пультов не означает неограниченную независимость помещений.
Доступную мощность, сочетания и режимы определяет конкретная серия системы.
VRF, мультисплит и водяная система: в чём отличие
На небольшом экране таблицу можно прокрутить вправо.
| Критерий | VRF | Бытовой мультисплит | Водяная система |
|---|---|---|---|
| Среда распределения холода | Хладагент | Хладагент | Вода или разрешённый теплоноситель |
| Потребители | Совместимые внутренние блоки и разрешённые узлы | Допустимые бытовые внутренние блоки | Фанкойлы, воздушные и иные водяные теплообменники |
| Комплектование | По серии, комбинациям и проектным ограничениям | По таблице сочетаний наружного блока | По источнику воды, гидравлике и характеристикам потребителей |
| Режимы зон | Зависят от архитектуры теплового насоса или рекуперации | Обычно связаны общими ограничениями комплекта | Зависят от водяных контуров и автоматики |
| Трассы | По расчёту холодильной сети и правилам серии | В пределах допустимых длин и сочетаний | С учётом гидравлических потерь и циркуляции |
| Управление | Локальное и системное в разрешённой конфигурации | По функциям конкретного комплекта | По контроллерам терминалов и источника |
Число комнат не является единственной границей между архитектурами. Сравнивают требования проекта и возможности разрешённой конфигурации.
Как устроена VRF-система кондиционирования

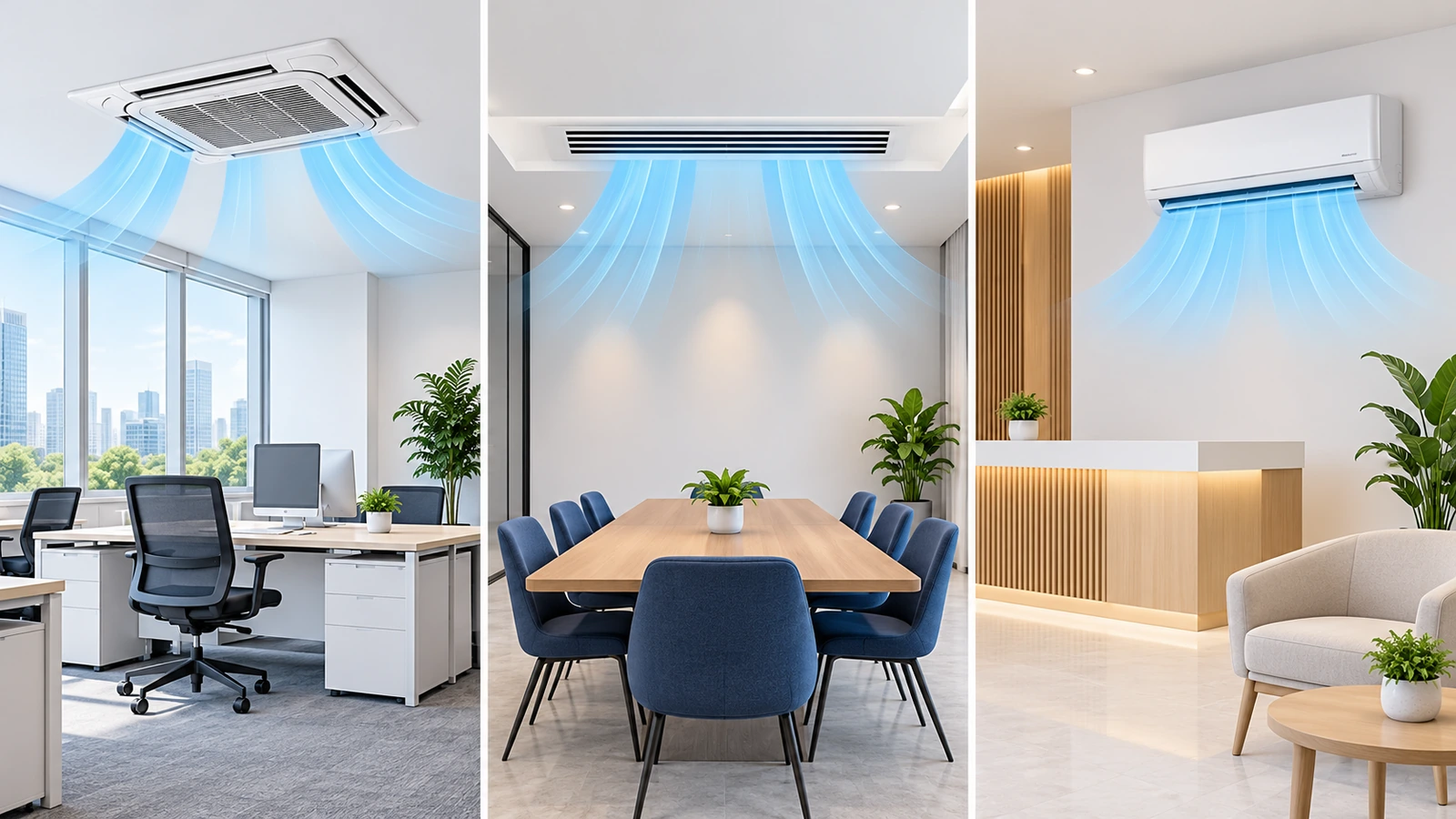

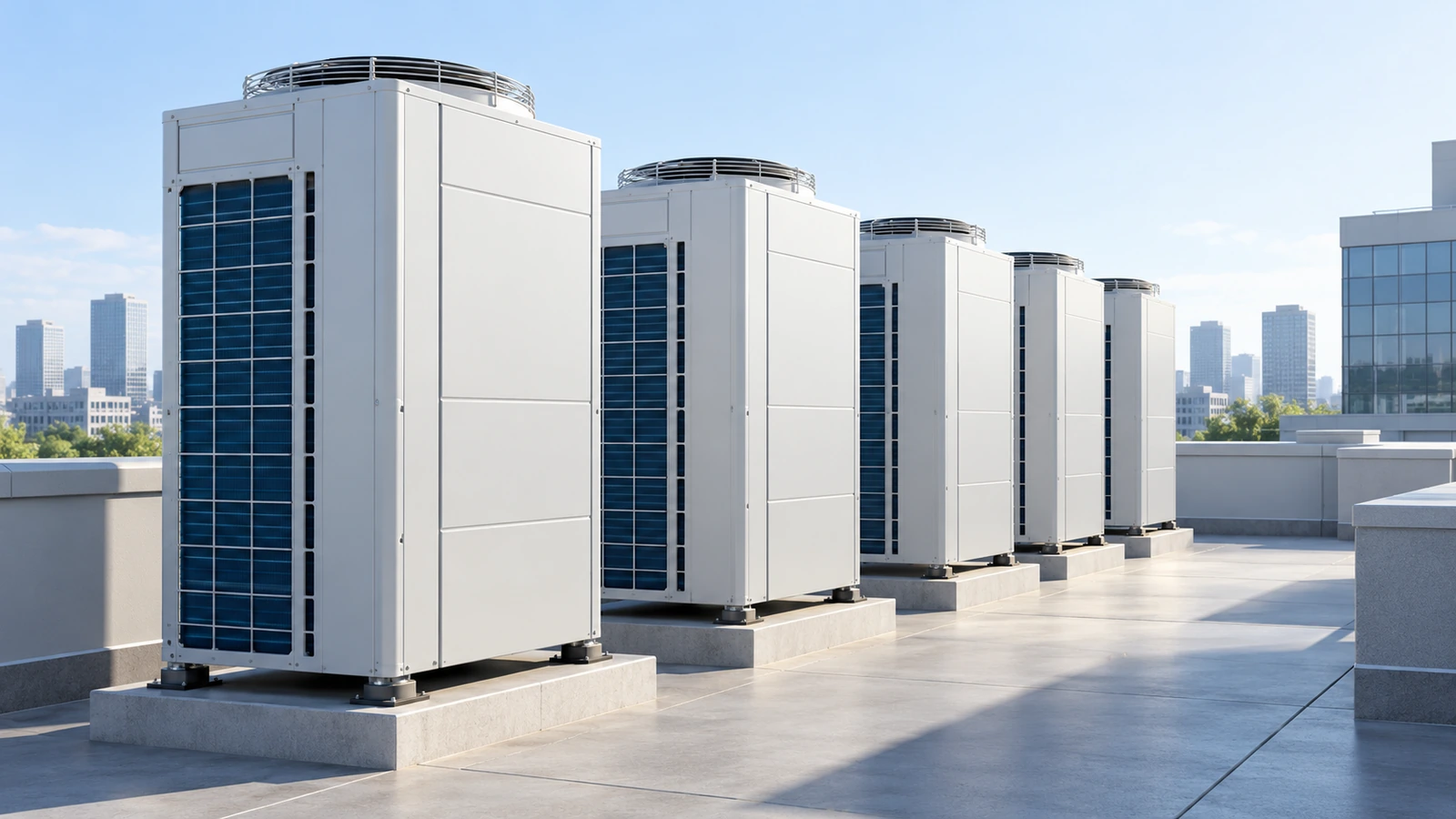

Наружная часть обеспечивает работу холодильной системы, внутренние блоки обслуживают отдельные зоны.
Между ними находятся рассчитанная сеть трубопроводов, предусмотренные разветвления и система обмена управляющими сигналами.
Регулирование производительности компрессора и подачи хладагента позволяет системе изменять работу при разных запросах помещений.
Однако регулирование не создаёт мощность сверх доступной в фактических условиях.

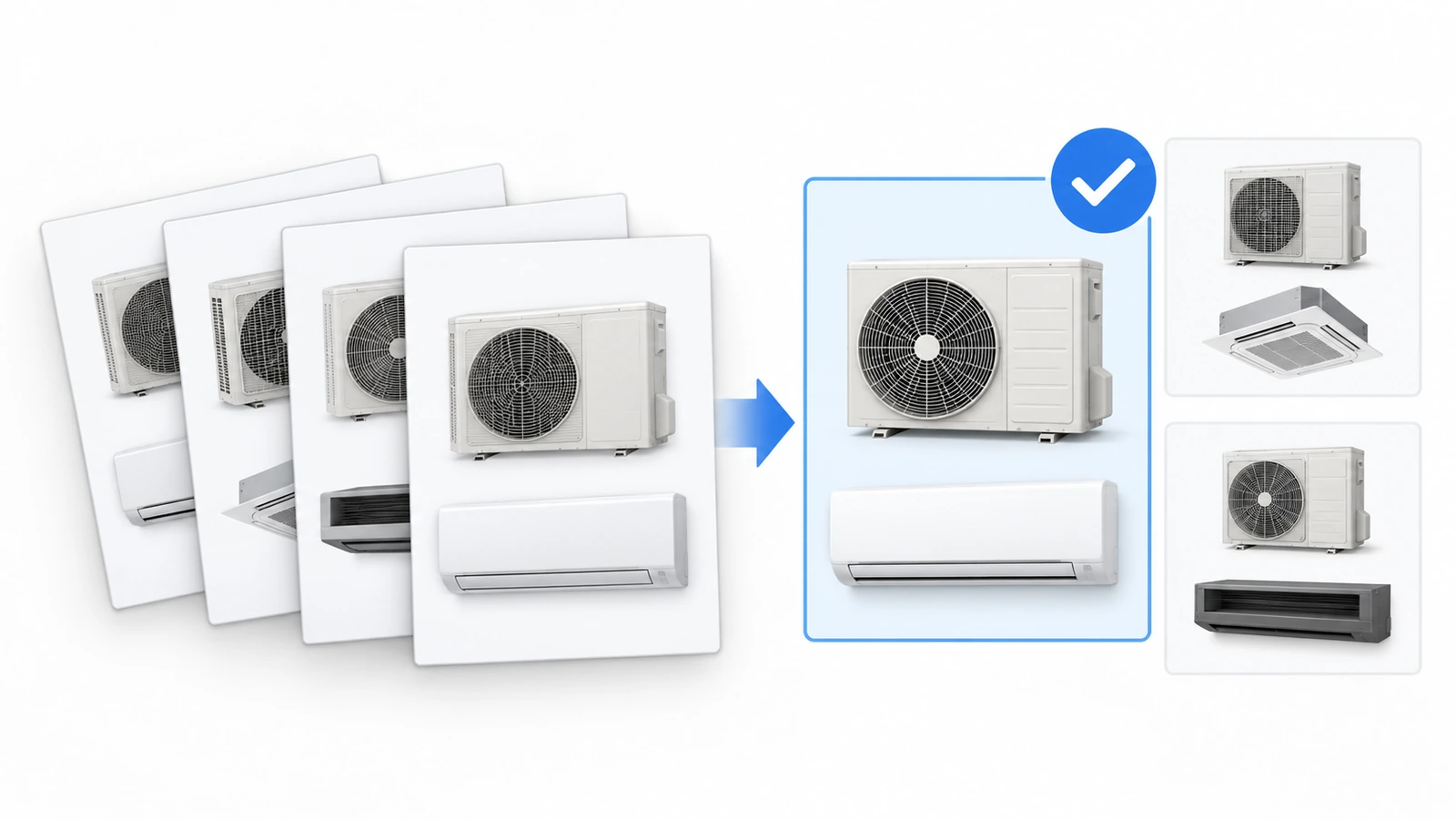

VRF-оборудование подбирают как совместимый комплект. Внешне похожий блок другой серии не становится подходящим потребителем только из-за одинаковой мощности.
Нагрузка зон и допустимые комбинации блоков
Для каждой зоны определяют назначение, график, тепловую нагрузку и требуемые параметры.
Затем проверяют одновременность и то, как наружная система обеспечивает запросы при расчётной температуре.
Сумма номиналов внутренних блоков и доступная мощность наружной части могут различаться в разрешённых пределах.
Это не означает, что система всегда выдаст сумму всех внутренних номиналов одновременно.
Комбинации
Проверяют точные индексы блоков и разрешённые сочетания.
Коррекции
Учитывают наружные условия, трассы и рабочие режимы.
Одновременность
Сопоставляют реальные графики помещений с доступным ресурсом.
Тепловой насос и рекуперация тепла: какие режимы доступны
В обычной архитектуре теплового насоса обслуживаемые зоны могут быть связаны общим режимом.
Нельзя обещать охлаждение одной комнаты и обогрев другой только потому, что у каждой есть собственный пульт.
Системы с рекуперацией тепла могут поддерживать одновременные разные тепловые запросы.
Например, эта возможность отдельно описана у Daikin VRV Heat Recovery. Она относится к соответствующей архитектуре и комплектации.
Количество труб, промежуточные узлы и правила распределения режимов не назначают по общему слову VRF. Их проверяют в проектной документации изготовителя.
Даже при доступности разных режимов остаются ограничения производительности, условий и приоритетов. Их учитывают в расчёте, а не проверяют впервые после монтажа.
Что означает независимое управление помещениями

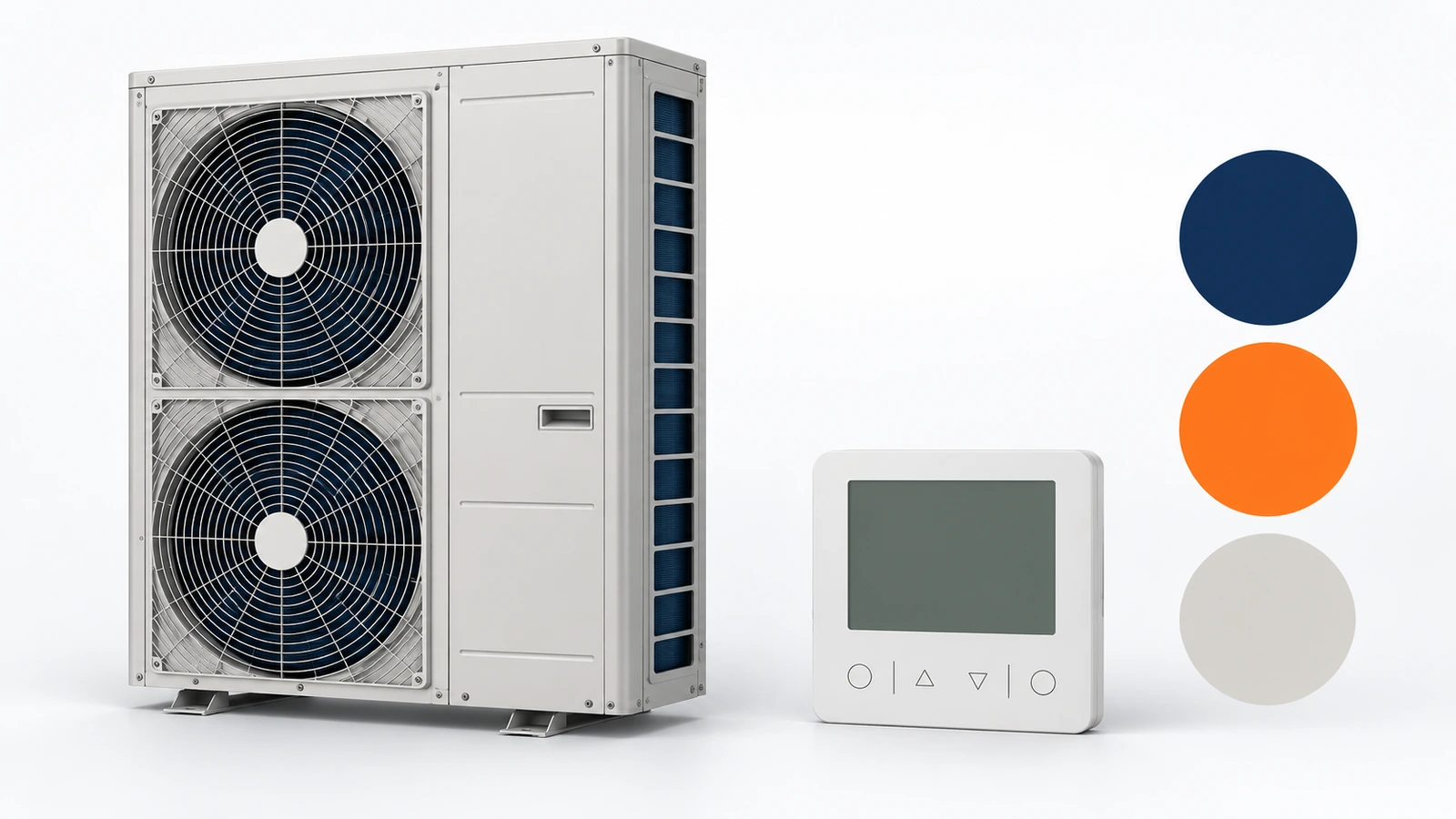

Локальный контроллер задаёт разрешённые параметры зоны.
Центральное управление может вводить расписания, ограничения и приоритеты. Реальная независимость зависит от обеих частей.
Возможность интеграции в диспетчеризацию проверяют по протоколу, шлюзам и лицензируемым функциям при их наличии.
Наличие сетевого разъёма или приложения у соседней модели не подтверждает нужную интеграцию.
Для сдачи системы заранее определяют сценарии: частичная нагрузка, одновременная работа зон, переключение режимов и восстановление после предусмотренного отключения.
Холодильные трассы и ограничения монтажа
Трубопроводы, разветвления, длины и перепады высот рассчитывают по выбранной серии.
Проверяют не только общую протяжённость, но и ограничения отдельных участков и взаимного расположения блоков.
Отдельный разветвитель разобран в статье о рефнетах.
При проектировании всей VRF-системы его подбирают в составе сети; универсальная деталь по внешнему размеру не заменяет расчёт.
Заправку, допустимые количества хладагента и требования к помещениям согласуют по проекту и документации.
Монтаж и ввод выполняют с предусмотренными проверками, без произвольной замены труб и узлов.
Как подтвердить совместимость предложения
Запрашивают полный список моделей, программный подбор и исходные условия.
Важны не только максимальная мощность и число блоков, но и доступный результат на конкретных трассах и в нужных режимах.
Для внутренних блоков проверяют отвод конденсата и доступ к фильтрам.
Наличие штатной помпы, высоту подъёма и условия сигнализации уточняют по модели; отдельную помпу не считают универсальной комплектующей всех VRF.
Какие данные нужны производителю для подбора VRF
- Опишите помещенияНужны нагрузки, режимы и графики.
- Выберите воздушные решенияУкажите допустимые места и типы внутренних блоков.
- Покажите маршрутыПередайте длины, высоты и места наружной части.
- Задайте управлениеУточните локальные и общие сценарии.
- Запросите расчётНужны мощности с коррекциями и совместимые сочетания.
- Определите сдачуСогласуйте измерения и сценарии испытаний.
Конденсат и контроль температурных точек
Дренажные помпы применяют при совместимости с конкретным внутренним блоком и рабочей точкой.
Термометр и пирометр помогают контролировать разные температурные параметры; они не подтверждают совместимость холодильной сети или доступную мощность VRF.
Ballu DC Pump, 18 л/ч
Проточная помпа для отвода конденсата. Совместимость и производительность в рабочей точке проверяют по высоте и сопротивлению трассы.
- Производительность до 18 л/ч.
- Заявленный шум: 19 дБ(А).
- Потребляемая мощность: 3 Вт.
Ballu CondiPump DC Green
Помпа для отвода конденсата от совместимого внутреннего блока. Максимальные расход и подъём не описывают одновременную рабочую точку.
- Производительность до 21 л/ч.
- Заявленный шум: 19 дБ.
- Предусмотрен аварийный выход.
Becool BC-T3
Электронный термометр с металлическим щупом для независимого контроля температуры в допустимой среде. При сравнении приборы размещают в одинаковых условиях.
- Диапазон: −50…+300 °C.
- Щуп: 100 мм.
- Функции MIN/MAX и HOLD.
Пирометр WH 380
Бесконтактный инфракрасный прибор для контроля температуры поверхности. Не измеряет температуру воздуха; результат зависит от размера пятна и свойств поверхности.
- Диапазон: −50…+380 °C.
- Оптическое разрешение: 10:1.
- Коэффициент излучения: 0,95.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Назначение | Особенности |
|---|---|---|
| Ballu DC Pump, 18 л/ч Артикул: 06273 | Принудительный слив | Производительность до 18 л/ч. Заявленный шум: 19 дБ(А). |
| Ballu CondiPump DC Green Артикул: 25880 | Проточная помпа | Производительность до 21 л/ч. Заявленный шум: 19 дБ. |
| Becool BC-T3 Артикул: 05177 | Контроль температуры | Диапазон: −50…+300 °C. Щуп: 100 мм. |
| Пирометр WH 380 Артикул: 06142 | Температура поверхности | Диапазон: −50…+380 °C. Оптическое разрешение: 10:1. |
Ошибки, которых стоит избегать
Частые вопросы
VRF — это большой мультисплит?
У архитектур есть общие признаки, но различаются проектные возможности, сочетания, сеть и управление. Выбор делают по конкретным системам.
Можно ли поставить внутренний блок другой марки?
Только при прямо подтверждённой совместимости. Совпадение хладагента и мощности не является таким подтверждением.
Все VRF умеют одновременно греть и охлаждать?
Нет. Эта возможность зависит от архитектуры, в частности от реализации рекуперации тепла и необходимых узлов.
Если работает одна комната, ей доступна вся мощность системы?
Не обязательно. Есть ограничения внутреннего блока, диапазона регулирования и рабочих условий.
У каждой зоны обязательно свой пульт?
Способ управления определяется проектом: возможны локальные, групповые и центральные варианты в разрешённой конфигурации.
Нужно ли обслуживание при центральном управлении?
Да. Контроллер не заменяет очистку воздушных узлов, проверку конденсата и обслуживание холодильной системы.
Краткий итог
VRF выбирают как согласованную систему: нагрузки зон, совместимые блоки, холодильная сеть и управление.
Отдельно подтверждают доступные режимы и мощности с учётом условий. Общего названия VRF для этих выводов недостаточно.
