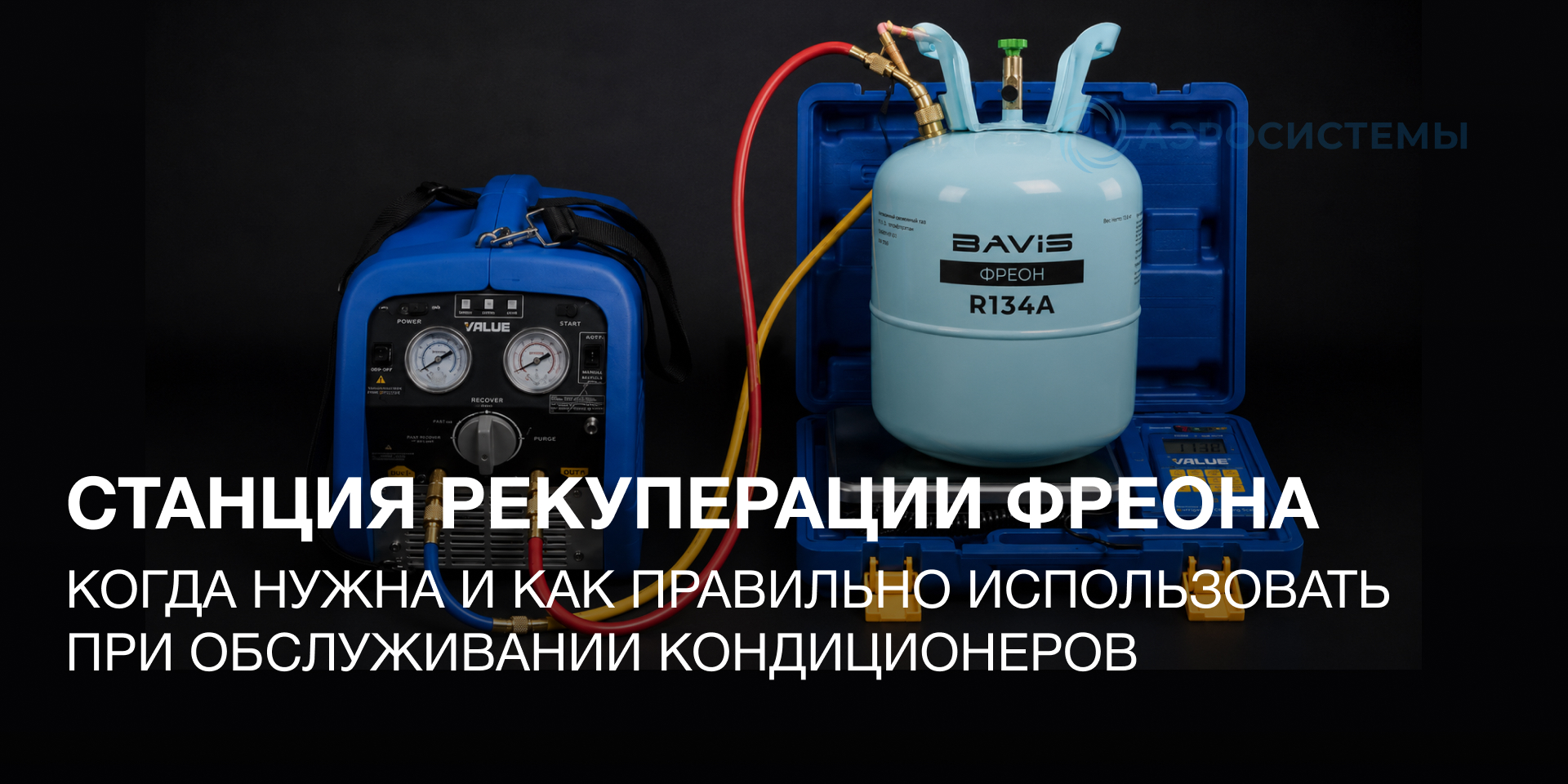

Станция рекуперации фреона позволяет собрать хладагент из кондиционера или холодильного контура в специальный баллон перед ремонтом, демонтажем или заменой оборудования. Разберем, когда нужна рекуперация, чем станция отличается от вакуумного насоса, как ее подключить, как пользоваться и какую модель выбрать.
Что такое станция рекуперации фреона
Станция рекуперации фреона — это оборудование для принудительной откачки хладагента из кондиционера, холодильной установки или другого фреонового контура в специальный многоразовый баллон.
Внутри станции установлен компрессор. Он забирает хладагент из обслуживаемой системы и перекачивает его в емкость для хранения. После этого контур можно открывать, ремонтировать или демонтировать.
Собранный хладагент сохраняют для проверки, повторного использования, очистки или передачи на утилизацию в зависимости от его состояния.
Сначала станцией рекуперации собирают хладагент. После ремонта воздух и влагу из пустого контура удаляют уже вакуумным насосом.
Когда нужна рекуперация хладагента
Станция нужна не при каждом обслуживании кондиционера. Если мастер очищает теплообменники, проверяет давление, температуру, электрические параметры или дренаж, откачивать фреон обычно не требуется.
Рекуперацию проводят, когда необходимо открыть холодильный контур или удалить из него часть либо весь хладагент.
Если хладагент нельзя собрать во внешний блок штатным способом, его откачивают в отдельный баллон.
Компрессор входит в герметичный контур. Перед его демонтажем хладагент удаляют из системы.
Пайку, замену труб, вентилей и фильтров выполняют после освобождения ремонтируемого участка от хладагента.
Оставшийся фреон собирают до разборки соединения или перепайки поврежденной трубки.
Лишний хладагент откачивают в баллон под контролем электронных весов.
Хладагент с воздухом, влагой или продуктами разрушения масла собирают отдельно и не смешивают с чистым составом.
Станция ускоряет откачку из полупромышленных кондиционеров, холодильных установок и VRF-систем, где масса хладагента может быть значительной.
Чем станция рекуперации отличается от вакуумного насоса
| Оборудование | Что делает | Когда применяется |
|---|---|---|
| Станция рекуперации | Перекачивает хладагент из системы в баллон | Перед ремонтом, демонтажем и удалением лишнего фреона |
| Вакуумный насос | Удаляет воздух и влагу из пустого холодильного контура | После ремонта и перед заправкой кондиционера |
Вакуумный насос не предназначен для перекачивания хладагента из системы в сервисный баллон. Для этой операции используют станцию рекуперации.
Какое оборудование потребуется для рекуперации фреона
Для правильной рекуперации нужна не только сама станция, но и комплект совместимого сервисного оборудования.
R32, R410A, R134a, R22 и другие хладагенты собирают в отдельные предназначенные для них баллоны.
Как подключить станцию рекуперации фреона
Типовая схема состоит из обслуживаемой системы, манометрического коллектора, станции рекуперации и сервисного баллона. Баллон во время работы устанавливают на электронные весы.
коллектор
IN
OUT
на весах
Подключение к кондиционеру
Шланги коллектора подключают к доступным сервисным портам. Центральный шланг соединяют со входом станции, обозначенным как IN или INPUT.
Подключение станции к баллону
Выход OUT или OUTPUT соединяют с сервисным баллоном. Перед запуском проверяют соединения, состояние емкости, тип хладагента и положение вентилей согласно инструкции оборудования.
Расположение портов, порядок открытия вентилей и режимы работы могут отличаться у разных моделей.
Как пользоваться станцией рекуперации фреона
Ниже приведена общая логика работы. Точная последовательность зависит от конкретной станции, поэтому перед запуском необходимо изучить паспорт, маркировку и схему производителя.
-
Определите тип хладагентаПроверьте маркировку на обслуживаемом оборудовании.
-
Отключите питание оборудованияРаботы с холодильным контуром проводят после безопасного отключения установки.
-
Проверьте сервисный баллонНе используйте емкость с выраженной коррозией, вмятинами или поврежденным вентилем.
-
Установите баллон на весыЗафиксируйте начальную массу до начала рекуперации.
-
Соберите схему подключенияСоедините обслуживаемую систему, коллектор, станцию и баллон согласно схеме производителя.
-
Подготовьте соединительные шлангиУдалите из них воздух способом, предусмотренным инструкцией используемой станции.
-
Откройте баллон и запустите станциюПодачу хладагента открывайте в порядке, указанном производителем оборудования.
-
Контролируйте давление и массуСледите за показаниями манометров, весов и состоянием станции.
-
Завершите основную откачкуОриентируйтесь на условия завершения процесса, указанные в инструкции конкретной станции.
-
Выполните самоочистку станцииЕсли модель имеет режим PURGE, выполните его по инструкции производителя.
-
Закройте вентилиПерекройте оборудование в предусмотренном инструкцией порядке и отключите питание станции.
-
Промаркируйте баллонЗафиксируйте тип хладагента, массу и при необходимости его состояние.
Если после остановки давление в системе снова повышается, часть хладагента могла остаться в масле или отдельных участках контура. Дальнейшие действия выполняют согласно инструкции оборудования.
Особенности рекуперации фреона R32
R32 относится к хладагентам класса A2L, поэтому перед работой особенно важно проверить, что станция и все элементы сервисного комплекта предназначены для работы с этим хладагентом.
- ✓ Проверьте наличие R32 в перечне совместимых хладагентов станции.
- ✓ Используйте коллектор, шланги, переходники и баллон с подходящими характеристиками.
- ✓ Работайте в хорошо проветриваемом месте.
- ✓ Исключите открытое пламя, искры и другие источники воспламенения.
- ✓ Сверяйтесь с паспортом и маркировкой конкретной станции.
Одинаковый размер соединения еще не означает, что оборудование подходит для рабочего давления и особенностей конкретного хладагента.
Как выбрать станцию рекуперации фреона
При выборе станции важно смотреть не только на цену и мощность. Основные параметры — совместимость с нужными хладагентами, тип компрессора, производительность и наличие защитных функций.
Ниже — три модели для обслуживания кондиционеров и холодильного оборудования.
DSZH WK-520D
Станция с двухцилиндровым безмасляным поршневым компрессором для регулярного обслуживания климатических и холодильных систем.
- мощность двигателя 750 Вт;
- двухцилиндровая конструкция;
- ЖК-дисплей;
- защита по высокому и низкому давлению;
- поддержка R32, R410A, R404A, R407C, R134a и других хладагентов.
Ballu Super Stars ST-520D
Станция для сбора хладагента из систем охлаждения и кондиционирования с безмасляным компрессором.
- мощность двигателя 750 Вт;
- безмасляный компрессор;
- микроканальный конденсатор;
- автоматическая защита по давлению;
- поддержка R32, R410A и других хладагентов.
Value VRR-12L-OS R32
Станция рекуперации с безмасляным компрессором, маслоотделителем и простым управлением.
- мощность около 550 Вт / 3/4 HP;
- безмасляный компрессор;
- встроенный маслоотделитель;
- автоматическое защитное отключение;
- поддержка R32.
Сравнение станций рекуперации
| Модель | Мощность | Компрессор | R32 | Особенности |
|---|---|---|---|---|
| DSZH WK-520D | 750 Вт | Безмасляный, поршневой, два цилиндра | Да | ЖК-дисплей, интеллектуальное управление, защита по давлению |
| Ballu ST-520D | 750 Вт | Безмасляный, воздушного охлаждения | Да | Микроканальный конденсатор, автоматическая защита |
| Value VRR-12L-OS R32 | около 550 Вт / 3/4 HP | Безмасляный, воздушного охлаждения | Да | Маслоотделитель, простое управление |
Частые ошибки при рекуперации фреона
Частые вопросы о рекуперации фреона
Можно ли собрать фреон без станции?
В некоторых исправных сплит-системах хладагент можно штатно собрать во внешний блок. Если требуется сбор в отдельный баллон, используют станцию рекуперации.
Можно ли использовать одноразовый баллон?
Для рекуперации применяют предназначенную для повторного заполнения сервисную емкость, соответствующую используемому хладагенту.
Можно ли смешивать R32 и R410A?
Нет. Разные хладагенты собирают раздельно в предназначенные для них и промаркированные баллоны.
Нужно ли подготавливать пустой баллон?
Подготовку сервисной емкости выполняют по требованиям ее производителя и инструкции используемого оборудования.
Зачем нужны электронные весы?
Весы показывают изменение массы баллона и позволяют контролировать количество собранного хладагента.
Можно ли заправить собранный фреон обратно?
Это зависит от состояния хладагента и требований к обслуживаемой системе. Загрязненный или смешанный состав нельзя возвращать без соответствующей проверки.
Какая станция нужна для R32?
В перечне совместимых хладагентов станции должен быть прямо указан R32. Дополнительно проверяют совместимость баллона, шлангов, коллектора и переходников.
Чем рекуперация отличается от вакуумирования?
При рекуперации хладагент собирают из системы в баллон. При вакуумировании из уже пустого контура удаляют воздух и влагу.
Главное о рекуперации фреона
Станция рекуперации нужна для откачки хладагента из кондиционера или холодильного контура в специальный сервисный баллон. Ее используют перед ремонтом, демонтажем, заменой компрессора, устранением утечки и в других случаях, когда хладагент необходимо удалить из системы.
Для работы обычно требуются станция, баллон, электронные весы, манометрический коллектор и совместимые шланги. Типовая схема выглядит так: кондиционер → коллектор → станция → баллон.
Для обслуживания климатического оборудования можно рассмотреть DSZH WK-520D , Ballu Super Stars ST-520D и Value VRR-12L-OS R32 . Другие модели представлены в разделе станций сбора, рекуперации и заправки фреона .
