Соленоидный вентиль переключает поток хладагента по электрической команде.
Для подбора нужны параметры клапана и катушки. Наличие напряжения ещё не означает, что вентиль открылся полностью.
Как выбрать соленоидный вентиль: таблица параметров
Корпус клапана и катушка должны соответствовать друг другу и условиям установки. Присоединительный диаметр — только один из параметров.
На небольшом экране таблицу можно прокрутить вправо.
| Параметр | Что проверить | Почему это важно |
|---|---|---|
| Назначение | Жидкостная, всасывающая линия или горячий газ; нужное состояние без питания. | Исполнение и допустимые рабочие среды различаются. |
| Хладагент | Допуск конкретного артикула, включая температурный диапазон. | Название серии не гарантирует совместимость всех её исполнений. |
| Расход | Расход или расчётную мощность при заданном перепаде. | Большой размер трубы не доказывает достаточную пропускную способность. |
| Давление | Максимальное рабочее давление, минимальный и максимальный перепады. | Клапан может выдерживать давление, но не открываться в этом режиме. |
| Катушка | AC или DC, напряжение, частоту для AC, совместимость и мощность. | Внешне похожая катушка может не подходить по питанию и магнитной системе. |
| Соединения | Размер и тип входа и выхода, направление потока. | Нужны совместимость с трубами и соблюдение стрелки корпуса. |
| Монтаж | Ориентацию, охлаждение катушки, защиту от влаги и доступ для сервиса. | Неверное размещение способно нарушить срабатывание и ресурс. |
Максимальное рабочее давление относится к корпусу. Максимальный перепад открытия относится к срабатыванию клапана с определённой катушкой. Проверяют оба значения.
Что делает соленоидный вентиль в холодильной установке
Электромагнитный клапан открывает или перекрывает поток в предусмотренном участке холодильного контура. Команду выдаёт автоматика установки.
В типовой схеме с откачкой жидкостный вентиль может закрываться по команде термостата. Дальнейшее отключение компрессора обеспечивают другие элементы схемы.
Это не универсальная схема для любого кондиционера. Роль вентиля определяется проектом: жидкостная линия, горячий газ, переключение отдельной ветви и другие задачи.
На небольшом экране таблицу можно прокрутить вправо.
| Компонент | Основная функция |
|---|---|
| Соленоидный вентиль | Переключает поток по электрической команде. |
| ТРВ | Дозирует подачу по перегреву. |
| Реле давления | Переключает электрическую цепь по давлению. |
| Механический запорный вентиль | Позволяет вручную перекрыть участок. |
В разделе линейных компонентов эти устройства подбирают по своей функции. Соленоидный вентиль не заменяет регулятор подачи или защитную автоматику.
Как работает клапан: нормально закрытое и открытое исполнение
Катушка создаёт магнитное поле, которое перемещает подвижный элемент клапана. После снятия питания возвратный механизм переводит его в исходное состояние.
На небольшом экране таблицу можно прокрутить вправо.
| Исполнение | Без питания | При подаче подходящего питания |
|---|---|---|
| NC — нормально закрытый | Поток перекрыт. | Открывается при выполнении условий срабатывания. |
| NO — нормально открытый | Проход открыт. | Закрывается при выполнении условий срабатывания. |
Исполнение выбирают по логике автоматики и поведению при исчезновении питания. Перестановка NC и NO меняет работу схемы, даже если размеры совпадают.
Почему для открытия важен перепад давления
Прямодействующий клапан перемещает запорный элемент непосредственно магнитным усилием.
В пилотном исполнении катушка управляет небольшим каналом, а основное открытие зависит от давления среды.
Недостаточный перепад
Для пилотной конструкции может не хватить усилия среды, чтобы полностью открыть основной проход. Катушка при этом способна срабатывать.
Слишком большой перепад
Магнитного усилия может не хватить для открытия. Максимальный перепад зависит в том числе от выбранной катушки.
Нормальное давление корпуса
Допустимое статическое давление само по себе не гарантирует переключение. Его сравнивают с отдельными пределами срабатывания.
Например, в документации Danfoss EVR V2 для EVR 2–3 NC указано прямое действие при минимальном перепаде 0 бар.
Для пилотных EVR 4–22 той же версии указан минимум 0,03 бар. Эти значения относятся к описанной серии и не являются нормой для всех соленоидных вентилей.
Звук показывает движение магнитной части, но не доказывает нужный расход. Для оценки используют параметры до и после клапана и режим установки.
Как выбрать катушку: напряжение, AC, DC и частота
Сначала проверяют точное исполнение клапана, затем совместимую катушку. Напряжение, род тока и частота берутся с маркировки и из документации.
Электрические параметры
Проверяют AC/DC, номинальное напряжение и частоту для переменного тока. Универсального значения сопротивления для всех катушек нет.
Механическая совместимость
Катушка должна подходить магнитной системе, гильзе и креплению клапана. Похожая форма не подтверждает совместимость.
Условия эксплуатации
Учитывают допустимую температуру, защиту от влаги, тип разъёма и режим работы, заявленные изготовителем.
Обозначения 220 и 230 В нельзя автоматически считать разрешением на любую замену. Совместимость подтверждают паспортом конкретной катушки и допустимым диапазоном питания.
Проверки выполняют по инструкции. Для ряда катушек AC работа без установленной магнитной системы ведёт к перегреву; импровизированное включение не является методом диагностики.
Подбор корпуса по расходу и рабочей линии
Производительность клапана зависит от среды и режима. Одно значение в киловаттах нельзя переносить с жидкостной линии на всасывающий пар или горячий газ.
В расчёте учитывают хладагент, температуры и выбранный перепад. Если производитель приводит Kv, расход рассчитывают по его методике для нужной среды.
Слишком малый клапан
Создаёт избыточное сопротивление и ограничивает подачу. Для жидкостной линии это может нарушить питание последующего регулирующего узла.
Слишком большой клапан
В некоторых пилотных конструкциях малый перепад при небольшой нагрузке мешает стабильному открытию. Размер нельзя увеличивать без расчёта.
Неподходящая среда
Клапан должен иметь допуск для хладагента и диапазона температур. Нельзя приравнивать холодильное исполнение к клапану для воды или воздуха.
Подбор в категории соленоидных вентилей начинают с назначения и режима. Размер трубы проверяют вместе с производительностью.
Направление потока и требования монтажа
Стрелка на корпусе задаёт предусмотренное направление потока. Вентиль устанавливают с ориентацией, разрешённой производителем, и оставляют доступ к катушке и соединениям.
При пайке соблюдают меры защиты клапана от перегрева по инструкции. Влага и частицы не должны попадать внутрь арматуры при сборке контура.
Разъём и кабель вводят так, чтобы выполнялись требования защиты от влаги. После работ восстанавливают предусмотренные уплотнения и крепления.
Очистку среды обеспечивают подходящие фильтры-осушители. Механические загрязнения могут мешать движению клапана или закрытию седла.
Как проверяют соленоидный вентиль при отказе
Работы с сетевым напряжением и вскрытием холодильного контура выполняет специалист. До разборки отключают питание и приводят участок в безопасное состояние.
- УправлениеПроверить, должна ли автоматика открыть или закрыть клапан в данном режиме.
- КатушкаСверить маркировку и фактическое питание. Сопротивление проверять на отключённой катушке по методике изготовителя.
- ПерепадСопоставить давления до и после вентиля с допустимым диапазоном срабатывания.
- НаправлениеПроверить стрелку, ориентацию и отсутствие внешнего ограничения потока.
- ПризнакиОценить загрязнение, повреждения и состояние магнитного узла допустимыми методами.
- РешениеОпределить, нужен ли ремонт, замена катушки или корпуса. После ремонта проверить работу и герметичность.
Причины отказа по напряжению, перепаду и загрязнению разобраны в руководстве Danfoss по соленоидным клапанам. Переносить числовые допуски одной серии на другую нельзя.
Рабочая катушка может быть тёплой. Запах перегретой изоляции, повреждения и превышение допустимой температуры требуют остановки и проверки; касание рукой не заменяет диагностику.
Вентили и оборудование для сервисной проверки
Для исправной работы нужны согласованные корпус и катушка, чистая среда и контроль давления. Приборы выбирают под диапазоны конкретного контура.
Becool BC-EMV6 38S
Соленоидный вентиль для холодильного контура. Корпус, катушку и рабочую среду согласуют с режимом и электрической схемой установки.
- Присоединение: 3/8″ под пайку.
- Латунный корпус.
- Катушка в комплекте.

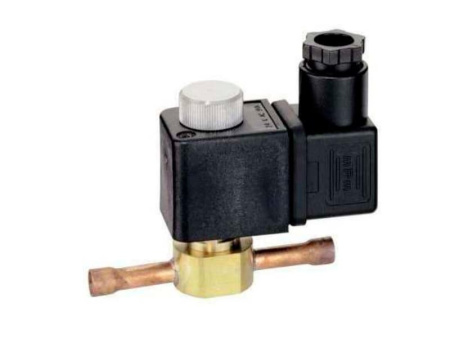

Becool BC-EMV3 38S
Электромагнитный вентиль, закрывающийся при отключении питания. Для выбора важны расход, перепад давления и параметры катушки.
- Присоединение: 3/8″ под пайку.
- Нормально закрытое исполнение.
- Катушка в комплекте.
Becool BCL 303, 3/8″
Фильтр-осушитель для удаления влаги и твёрдых примесей перед регулирующей арматурой. Размер и применение согласуют с холодильным контуром.
- Присоединительный размер: 3/8″.
- Герметичный неразборный корпус.
- Для жидкостной линии.
DSZH WK-6889L
Электронная станция для сопоставления давления и температуры в холодильном контуре. Используется в пределах допусков прибора.
- Два температурных зонда.
- Расчёт перегрева и переохлаждения.
- Два вентиля.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Задача | Ключевая особенность |
|---|---|---|
| Becool BC-EMV6 38S Артикул: 05473 | Переключение потока хладагента. | Присоединение 3/8″ под пайку; катушка в комплекте. |
| Becool BC-EMV3 38S Артикул: 05482 | Перекрытие при отключении питания. | Нормально закрытый; присоединение 3/8″ под пайку. |
| Becool BCL 303, 3/8″ Артикул: 05207 | Удаление влаги и примесей. | Фильтр-осушитель жидкостной линии, размер 3/8″. |
| DSZH WK-6889L Артикул: 07395 | Контроль параметров контура. | Два вентиля и два температурных зонда. |
У манометрических станций проверяют пределы измерения и рабочее давление. Прибор нужен для сопоставления режима, а не для замены автоматики.
Ошибки при выборе и проверке клапана
Отдельно проверяют, возвращён ли ручной механизм открытия в рабочее положение после сервиса. Его наличие и порядок применения зависят от модели.
Частые вопросы о соленоидном вентиле
Соленоидный вентиль и электромагнитный клапан — одно и то же?
В холодильной технике эти названия обычно обозначают устройство, которое переключает поток магнитным усилием катушки. Конкретное исполнение проверяют по маркировке.
Можно поставить NC вместо NO?
Только если это предусмотрено изменённой схемой управления. При исчезновении питания эти исполнения ведут себя противоположно.
Почему клапан щёлкает, но расход маленький?
Возможны недостаточный перепад, загрязнение, неправильный монтаж, ограничение соседнего участка или неподходящий размер клапана.
Почему на катушке есть питание, а вентиль не открывается?
Проверяют параметры питания, совместимость катушки, магнитный узел и перепад давления. Само наличие напряжения не доказывает исправность всех частей.
Какое сопротивление должна иметь катушка?
Оно зависит от исполнения и температуры. Оценивают по документации конкретной катушки; одного универсального значения в омах нет.
Можно использовать клапан для воды с фреоном?
Только при явном допуске изготовителя для нужного хладагента, температуры и давления. Совпадения резьбы и напряжения недостаточно.
Что определяет правильный выбор соленоидного вентиля
Соленоидный вентиль должен соответствовать хладагенту, рабочей линии, расходу и диапазону перепадов. Катушка подбирается по питанию и совместимости с клапаном.
При отказе сначала проверяют команду автоматики, питание и рабочие условия. Только после этого решают, какая часть действительно неисправна.
