Как управлять работой согласователя

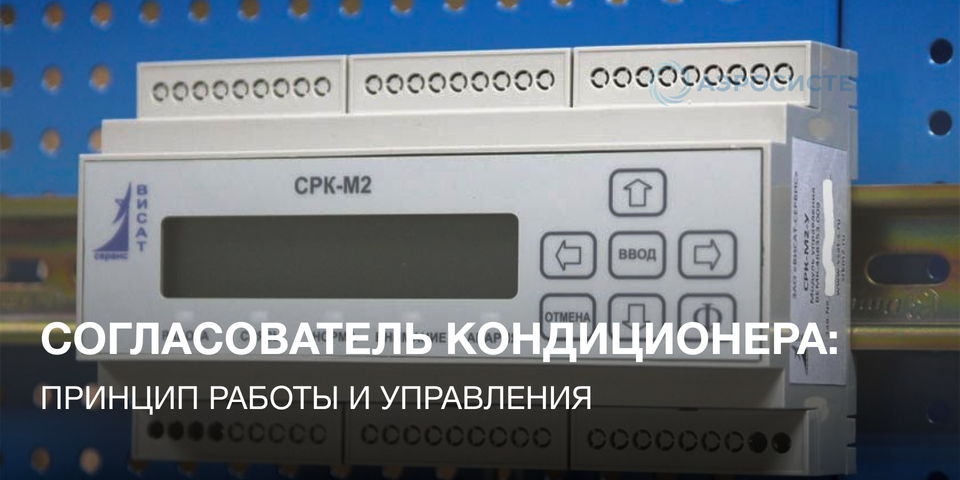

Согласователь работы - это единый блок управления для нескольких кондиционеров, систем охлаждения. Оборудование обеспечивает непрерывную работу климат контроля. Программируемый модуль включает, выключает кондиционеры, меняет настройки. Режимы выбирают пользователи, обслуживающий персонал. Иногда используют другие названия регулятора, например, ротация, переключатель, блок ротации.
Ротация необходима для:
Если работающий модуль охлаждения по сигналу или после поломки остановится, согласователь мгновенно запускает резерв. При постоянном переключении с одного контура на другой равномерно увеличивается износ всего комплекса. Согласователи защищают сателлиты от перегрузок, скачков напряжения. Повышение температуры до аномальных значений приводит к активации резервных мощностей.
Чаще всего такие инженерные системы устанавливают в помещениях с дорогостоящим оборудованием. Например, прецизионные кондиционеры предназначены для комнат под серверы, других помещений с электронными, оптическими приборами, которые выделяют много тепла. Эти установки регулируют температуру и влажность.
При поломках включенных кондиционеров, из-за перегрева перестают работать дорогостоящие вычислительные центры. Поэтому вместо одного охладителя, например, на 10 киловатт, используют два одинаковых кондиционера этой мощности. Такое дублирование называют «100% резервированием». 50% резерв обеспечивает схема 5+5+5. То есть две установки охлаждения по 5 киловатт работают, а одна остается в резерве.
Блоки ротации необходимы, когда проводится очередной цикл чистки, заправки, технического обслуживания. Согласователь оперативно переключает нагрузку на резервный модуль. Автоматизированное управление обеспечивает более надежные, экономически выгодные условия эксплуатации климатотехники по сравнению с привлечением круглосуточных дежурных — штатных сотрудников.
Периодическая ротация повышает энергетическую эффективность оборудования, продлевает срок службы устройств. Это важный элемент системы защиты от сбоев, перепадов напряжения. После перебоев с электропитанием микропроцессор автоматически перезагружает управляемую сеть. Установка согласователя обеспечивает близкие к идеальным условия работы охладителей.
Электронный модуль контролирует:
Перехват управления климатотехникой возможен на основании изменений нескольких параметров. Например, со включения охладителя прошло более 15 минут, а температура в помещении не снижается. Автоматическую настройку согласователей выполняют на производственных линиях производителей. Мастера регулируют режимы на месте в соответствии с пожеланиями заказчиков.
Ротацию включают:
Допустимые температурные диапазоны устанавливают через меню пользовательских настроек. Инженеры систем кондиционирования, как правило, применяют одновременно несколько способов. Например, попеременное включение в нормальном режиме сочетают с автоматическим запуском резервных мощностей при перегреве окружающей среды.
Перед подключением согласователя мастера настраивают кондиционеры. При отладке учитывают несколько моментов:
Чаще всего переключатели устанавливают на комплексы прецизионных кондиционеров. Бюджетная альтернатива этому дорогостоящему варианту — обычные настенные, потолочные системы с зимними режимами для работы по круглогодичному циклу. 100% резервирование используют для всех видов оборудования.
Так же, как прецизионные кондиционеры, автоматика попеременно включает и отключает настенные, потолочные системы. Монтажные, пусконаладочные работы с согласователями проводят только после отключения охладителей от электросети.
Кластерный интегратор передает пакеты сигналов системам кондиционирования через:
Все комплексы согласования оснащены независимыми температурными датчиками. Показания этих детекторов используют для контроля состояния воздуха, управления сетью доступных устройств.
Для бесперебойной работы электронного оборудования также важна относительная влажность. При постоянном охлаждении воздушного контура этот показатель существенно снижается со временем. Поэтому согласователи соединяют с внешними гигрометрами и системами увлажнения. Блок ротации на основании полученных данных включает и выключает комплекты оборудования до достижения приемлемых параметров.
Согласователи транслируют управляющие сигналы через инфракрасные пульты управления. Передающий модуль монтируют на поверхности переключателя или рядом с системой охлаждения. Приемники и передатчики направлены друг на друга. Связь осуществляется по инфракрасному каналу. Такой метод удобен для автоматизированного контроля за состоянием инженерных систем.
Проводные соединения отличаются высокой надежностью, независимостью от влияния внешних факторов. Все кондиционеры, блок ротации подключают в общую цепь. Команды включения, выключения передаются по проводам. Относительный недостаток этой технологии — необходимость монтажных, штукатурных работ. Если изменить схему расстановки, придется заново прокладывать коммуникации.
Этот способ управления похож на проводной вариант. Отличие заключается в передаче команд выключения, включения через цифровые входы. Поэтому на контактных парах нет напряжения. Общее количество охладителей, которые подключены к согласователю по любому из 3 способов, достигает 2-12 модулей. Инфракрасные адаптеры, другие периферийные устройства приобретают к блоку ротации отдельно, согласно монтажной схеме.
Информацию со всех согласователей, которые расположены в разных помещениях, можно вывести на единый диспетчерский пульт. При необходимости обеспечивают распределенный вывод сигналов на несколько базовых станций. В энергонезависимой памяти сохраняется информация о температурных режимах работы серверов. Такое внедрение обеспечит безопасность оборудования в аварийных ситуациях, сократит затраты на сервисное обслуживание.
