Для установки кондиционера нужно больше места, чем занимает его корпус.
К габаритам добавляют монтажные зазоры, соединения и доступ для сервиса.
Перед заказом сверяют полный индекс модели и её чертёж, включая порядок записи размеров.
Размеры блоков кондиционера: примеры конкретных моделей
Ниже — примеры из документации Mitsubishi Electric, редакция февраля 2026 года.
Во всех строках порядок приведён к Ш × В × Г. Это габариты блоков, а не минимальный размер ниши и не размеры упаковки.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Блок | Ш × В × Г, мм |
|---|---|---|
| MSZ-AY25VGK2 | Внутренний | 798 × 299 × 245 |
| MUZ-AY25VG2 | Наружный | 800 × 550 × 285 |
| MSZ-AY50VGK2 | Внутренний | 798 × 299 × 245 |
| MUZ-AY50VG2 | Наружный | 800 × 714 × 285 |
Источник: технический лист с габаритными чертежами MSZ-AY / MSZ-AP.
В исходной таблице указан порядок «ширина × глубина × высота»; здесь высота и глубина переставлены для единообразного чтения.
Даже внутри одной линейки размеры могут совпадать у внутренних блоков и различаться у наружных.
Обозначения «09» или «12» не задают универсальные габариты для всех брендов и серий.

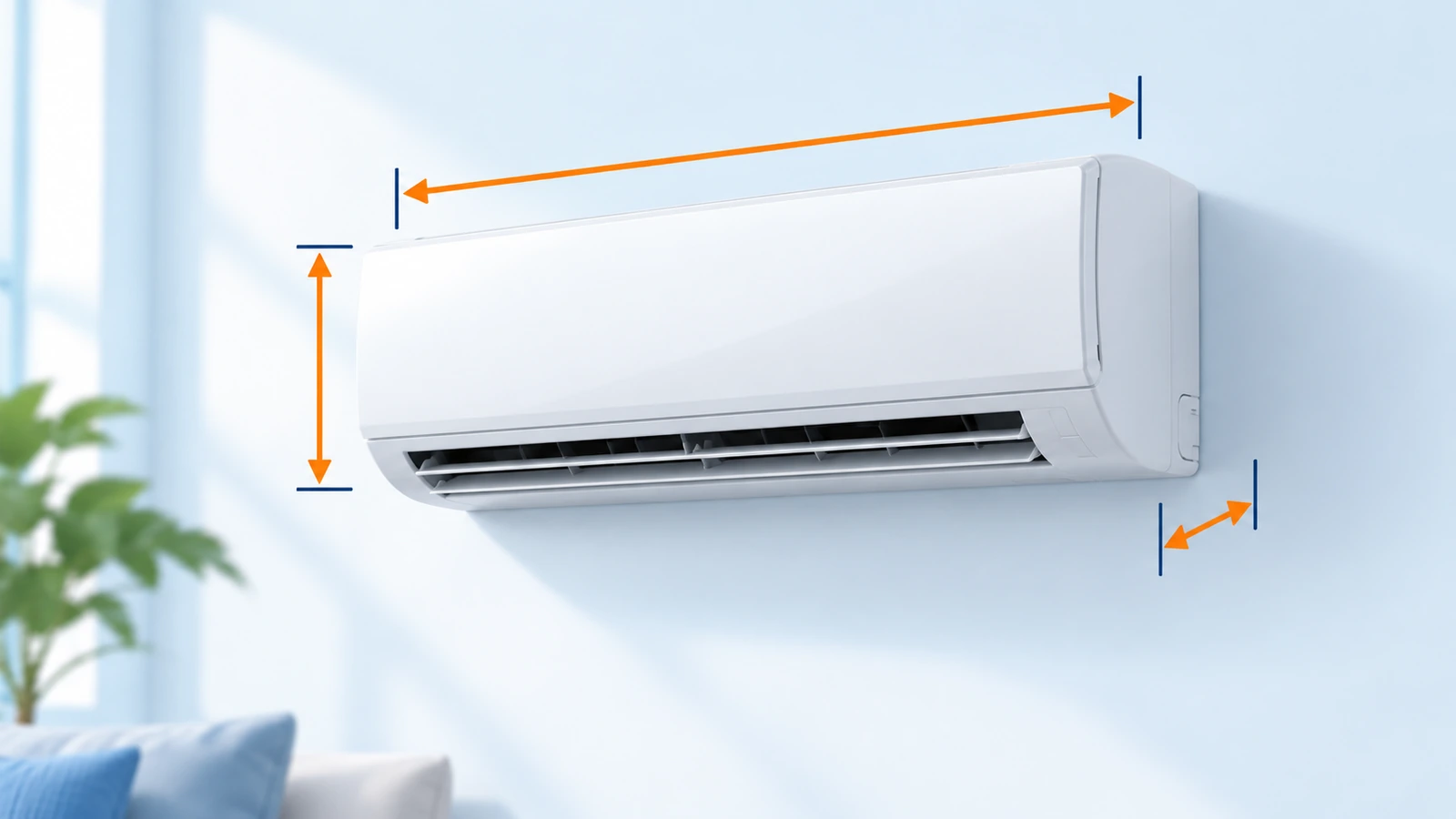

Как читать Ш, В и Г и не перепутать их с упаковкой
Ширина — горизонтальный размер по лицевой стороне, высота — вертикальный, глубина — выступ от стены или задней плоскости.
Но порядок чисел в карточке производитель может задавать иначе: H × W × D означает высота × ширина × глубина.
Ищите отдельную строку размеров нетто или чертёж самого блока.
Габариты коробки включают упаковочные вставки и не подходят для разметки стены. Масса брутто также не заменяет массу устанавливаемого агрегата.
На чертеже могут отдельно показываться монтажные лапы, выступающие соединения и патрубки.
Уточняйте, включены ли они в общий размер, особенно при размещении наружного блока на ограниченной площадке.
Сколько места оставить вокруг внутреннего блока
Минимальные отступы сверху и по бокам определяют по монтажной инструкции.
Верхняя зона нужна для забора воздуха, а окружающее пространство — для движения потока, открытия панели и сервисных операций.
В монтажном руководстве MSZ-AY25–50VGK размещение связано со свободным обдувом, сливом и возможностью снять фильтр.
Конкретную схему зазоров выбирают для своей модификации и условий установки.
Совет «оставьте 10 см» без модели и чертежа не подтверждает допустимость монтажа.
Балка, карниз, мебель или выступ потолка могут менять условия и требовать другого размещения.

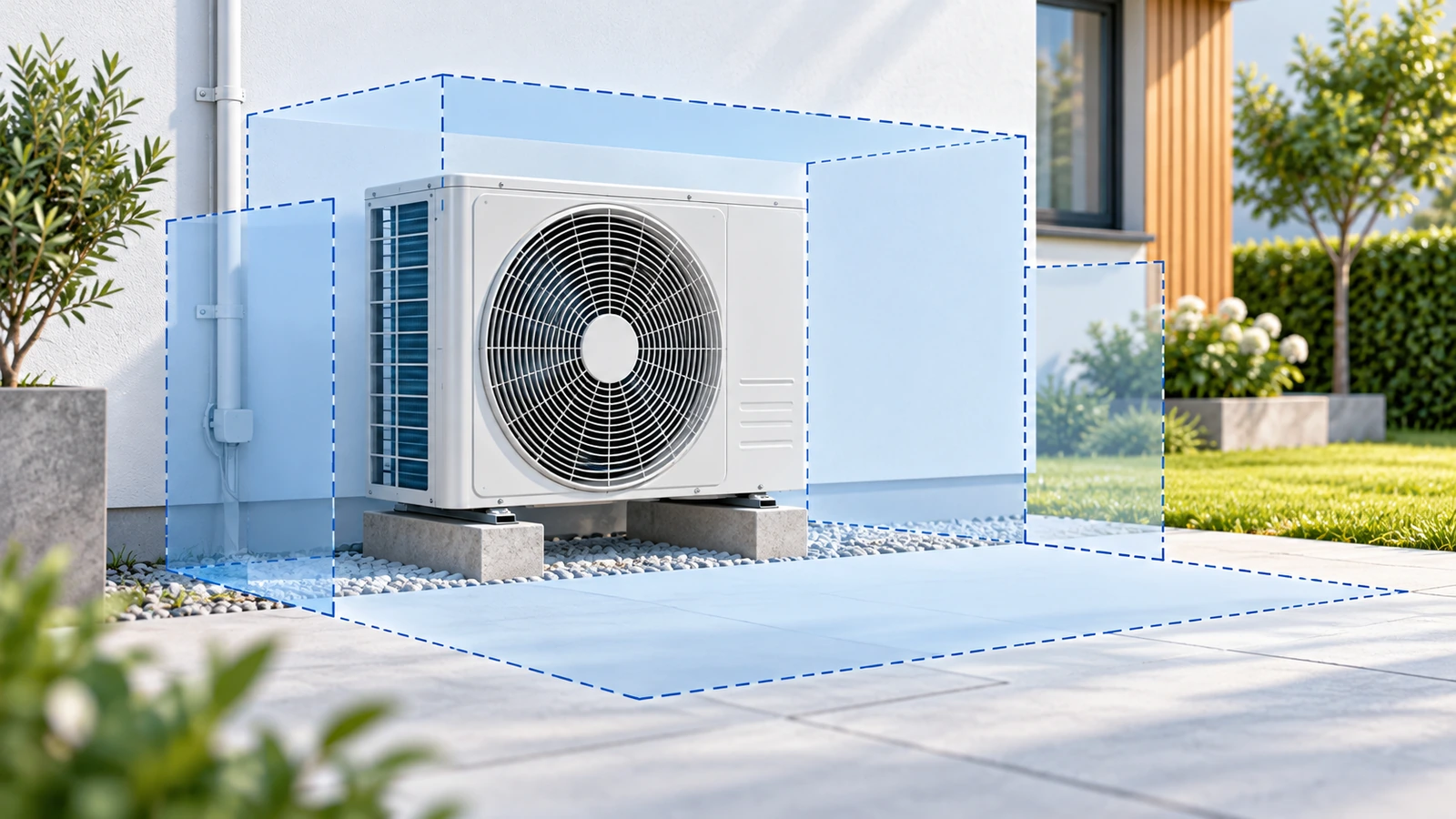

Габариты наружного блока и свободное пространство для воздуха
Наружному блоку необходимы свободный вход воздуха к теплообменнику и выход через вентилятор.
Стенка лоджии, экран или ниша могут мешать даже тогда, когда сам корпус физически помещается.
Воздушный проход
Проверьте расположение входа и выхода воздуха и расстояния до каждого препятствия по схеме изготовителя.
Опоры и основание
Размеры лап, межосевые расстояния и массу проверяют отдельно. Подходящая длина кронштейна не подтверждает прочность стены.
Сервис и демонтаж
Должен оставаться доступ к вентилям, крышкам, электрическому отсеку и крепежу в пределах сервисной процедуры.
Плотная декоративная решётка может создавать сопротивление и возвращать нагретый воздух к теплообменнику.
Оценивать размещение только по свободной ширине проёма недостаточно.
Место для трубок, кабеля и отвода конденсата
Трубкам нужны разрешённое направление выхода, место изгиба и теплоизоляция.
Размеры корпуса не показывают всю зону соединения. Электрический ввод также должен помещаться без натяжения и пережатия.
Для дренажа проверяют высоту выхода, уклон и конечную точку слива.
Ниша, в которую помещается блок, может оказаться непригодной, если от неё невозможно провести допустимый самотёчный маршрут.
Подбирая дренажный шланг и сифон, учитывайте соединения и доступ к очистке. Монтажный объём не должен получаться за счёт пережатой изоляции или сплющенного шланга.

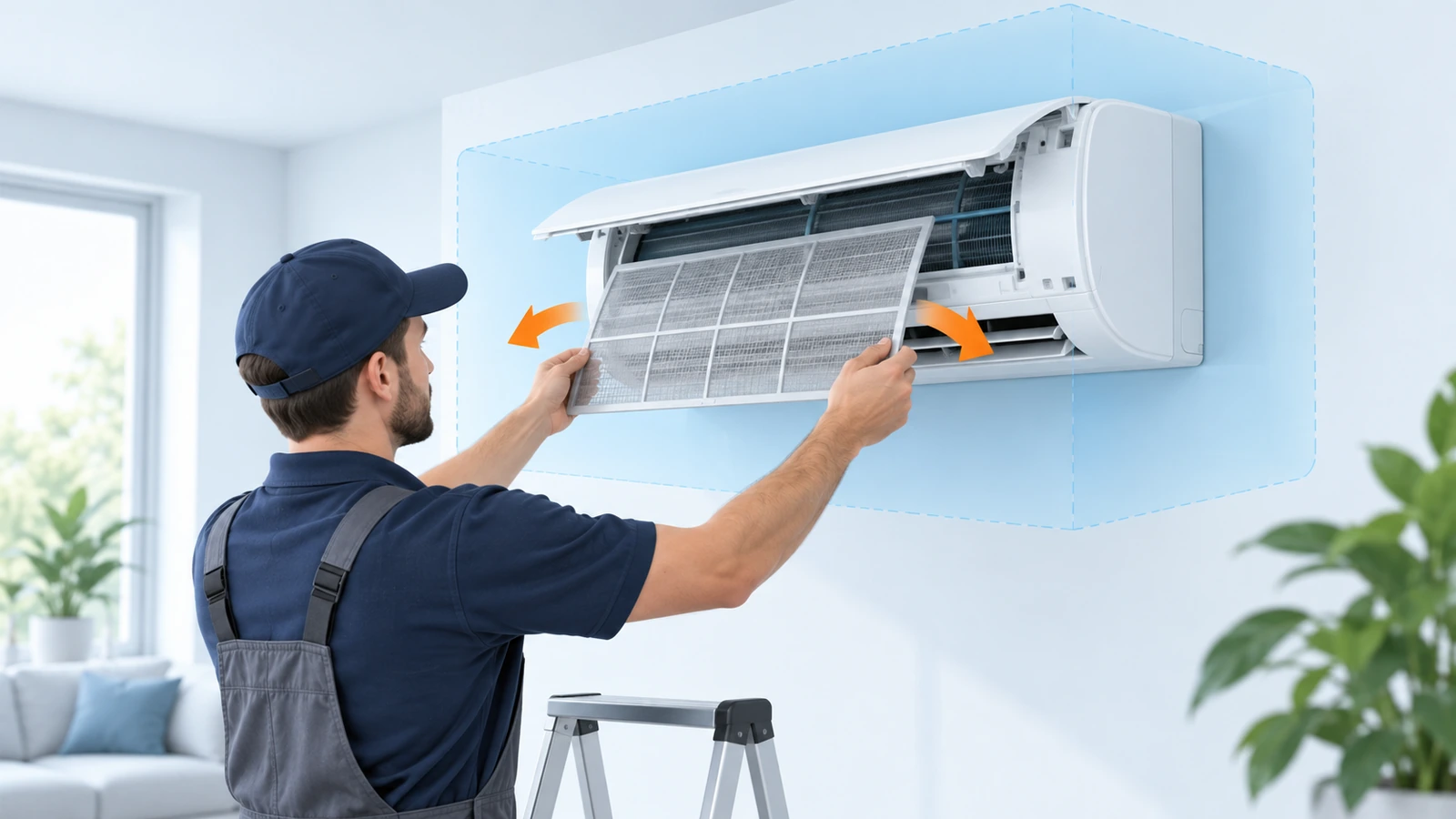

Как предусмотреть доступ для фильтров и ремонта
Сервисный доступ проверяют реальным действием: открывается ли панель, выходит ли фильтр, можно ли снять предусмотренную крышку.
Маленькая щель между шкафом и блоком не гарантирует, что мастер сможет выполнить обслуживание.
На небольшом экране таблицу можно прокрутить вправо.
| Операция | Что предусмотреть |
|---|---|
| Открыть панель и снять фильтр | Свободную траекторию движения детали и удобный доступ человека. |
| Очистить поддон и проверить слив | Доступ к соответствующему узлу по процедуре модели. |
| Проверить соединения наружного блока | Свободную рабочую зону у вентилей и сервисных крышек. |
| Заменить блок в будущем | Возможность снять корпус и крепление без разрушения постоянной отделки. |
Если вокруг оборудования планируются шкаф, натяжной потолок или экран, согласуйте их окончательные размеры до монтажа.
Обслуживание должно оставаться возможным после завершения отделки.
Что измерить перед покупкой кондиционера
- Измерьте местоШирина, высота, выступы, балки и положение мебели важнее одной свободной стены.
- Отметьте маршрутСоединения, отверстие, слив и наружный блок должны образовать допустимую схему.
- Уточните полный индексРазмеры берут для конкретной модификации обоих блоков.
- Наложите зоныДобавьте зазоры, соединения и сервисное пространство к корпусу.
- Сверьте пластину и лапыПривязки креплений не получают делением ширины корпуса пополам.
- Подтвердите доступПроверьте панель, фильтр, сервис и будущую отделку.
При замене старой системы похожая ширина нового блока не гарантирует совпадение отверстия и монтажной пластины. Новое оборудование проверяют как отдельный монтаж.
Можно ли выбрать кондиционер только по подходящим размерам
Размеры задают ограничения размещения, но не заменяют подбор производительности и допустимых режимов.
Слишком компактная модель может не справиться с нагрузкой, а более мощная — оказаться неудобной по воздушному потоку и условиям работы.
В каталоге сплит-систем сначала сформируйте подходящий по задаче ряд, затем сравните чертежи и монтажный объём.
Отличия управления производительностью рассмотрены в статье про инверторный и обычный кондиционер.
Если настенный корпус невозможно разместить правильно, рассматривают другую схему системы.
Уменьшение обязательных зазоров ради выбранной модели не является полноценным решением.
Опоры и материалы для согласованного монтажа
Кронштейны выбирают по геометрии блока, расчётной нагрузке, крепежу и основанию. Дренажные компоненты — по соединениям и маршруту слива.
Приведённые позиции не подтверждают совместимость с моделями из таблицы автоматически.
Кронштейны 415×450 мм
Пара стальных кронштейнов для наружного блока. Геометрию, крепёж и основание проверяют с учётом массы и монтажных лап оборудования.
- Размер: 415 × 450 мм.
- Толщина стали: 1,8 мм.
- Поставка: пара.
Кронштейны 500×600 мм
Пара металлических опор для наружного блока. Размер опоры не подтверждает несущую способность стены и анкеров.
- Размер: 500 × 600 мм.
- Металлическое исполнение.
- Поставка: пара.
Дренажный шланг 16 мм
Гибкий ПВХ-шланг для отвода конденсата. Диаметр соединений, постоянный уклон и защиту от заломов проверяют по схеме монтажа.
- Диаметр: 16 мм, 5/8″.
- Длина бухты: 30 м.
- Внутренняя армирующая спираль.
Сифон G-35 Mini
Комбинированный гидромеханический затвор для подходящего отвода конденсата в канализацию. Устанавливается с доступом для очистки по предусмотренной схеме.
- Пропускная способность: 325 л/ч.
- Присоединение: 16 и 20 мм.
- Водяной и механический затвор.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Назначение | Особенности |
|---|---|---|
| Кронштейны 415×450 мм Артикул: 05118 | Настенное крепление | Размер: 415 × 450 мм. Толщина стали: 1,8 мм. |
| Кронштейны 500×600 мм Артикул: 04892 | Настенное крепление | Размер: 500 × 600 мм. Металлическое исполнение. |
| Дренажный шланг 16 мм Артикул: 04524 | Самотёчный слив | Диаметр: 16 мм, 5/8″. Длина бухты: 30 м. |
| Сифон G-35 Mini Артикул: 07673 | Затвор дренажа | Пропускная способность: 325 л/ч. Присоединение: 16 и 20 мм. |
Ошибки, которых стоит избегать
Частые вопросы
Каковы стандартные размеры кондиционера 09?
Единого размера нет. Индекс производительности не задаёт геометрию корпуса у всех производителей.
В карточке три числа: как понять порядок?
Найдите обозначения Ш/В/Г или W/H/D и проверьте чертёж. Порядок чисел в разных источниках различается.
Можно ли поставить блок в нишу по его габаритам?
Только если дополнительно выполнены требования к обдуву, соединениям, зазорам и сервисному доступу.
Нужно ли учитывать выступающие вентили?
Да. Монтажная зона должна включать соединения и работу с ними, даже если они не входят в строку размеров корпуса.
Подойдёт ли старая монтажная пластина?
Это проверяют для новой модели. Внешнее сходство и близкая ширина совместимость не подтверждают.
Сколько оставить до потолка?
Значение берут из схемы конкретной модели с учётом окружающих препятствий и обслуживания. Универсального отступа для всех нет.
Краткий итог
Проверяйте полный индекс модели, порядок Ш × В × Г и размеры самого оборудования. Затем добавляйте предусмотренные зазоры, соединения и сервисную зону.
Подходящее место — то, где кондиционер нормально работает и обслуживается, а не просто помещается корпусом.
