Для удлинителя недостаточно выбрать сечение ПВС: нужно проверить всю цепь от вилки до подключённого прибора.
Допустимую нагрузку ограничивают провод, контакты, длина, температура и условия использования.
Длинный шнур дополнительно теряет напряжение и выделяет тепло.
ПВС для удлинителя: пример влияния длины и сечения
Расчётный пример: однофазная сеть 230 В, активная нагрузка 2 000 Вт, cos φ = 1.
Для иллюстрации ток принят постоянным: I ≈ 2 000 / 230 ≈ 8,70 А. Удельное сопротивление меди при 20 °C принято 0,0175 Ом·мм²/м.
На небольшом экране таблицу можно прокрутить вправо.
| Длина шнура в одну сторону | Сечение жилы | Сопротивление полной цепи | Падение напряжения | Потери мощности |
|---|---|---|---|---|
| 25 м | 1,5 мм² | 0,583 Ом | ≈ 5,07 В / 2,2 % | ≈ 44 Вт |
| 25 м | 2,5 мм² | 0,350 Ом | ≈ 3,04 В / 1,3 % | ≈ 26 Вт |
| 50 м | 1,5 мм² | 1,167 Ом | ≈ 10,14 В / 4,4 % | ≈ 88 Вт |
| 50 м | 2,5 мм² | 0,700 Ом | ≈ 6,09 В / 2,6 % | ≈ 53 Вт |
Числа показывают электрические потери при заданных допущениях. Они не подтверждают допустимый ток конкретного ПВС, вилки или катушки.
При нагреве сопротивление растёт, а фактический ток зависит от типа нагрузки.
В расчёте учтены фазная и обратная рабочая жилы. Защитный PE-проводник в нормальном режиме ток нагрузки не проводит.
Потери в вилках, розетках и других соединениях в таблицу не включены.
Как рассчитать падение напряжения по полной длине цепи
R ≈ 2 × L × ρ / S; ΔU ≈ I × R; P потерь ≈ I² × R.
Здесь L — длина шнура в одну сторону в метрах, S — сечение одной рабочей жилы в мм², ρ — удельное сопротивление, I — ток.
Множитель 2 нужен из-за прямого и обратного пути тока. Удлинитель длиной 25 м содержит около 50 м рабочего пути по двум жилам.
Удвоение длины при том же сечении и токе примерно удваивает сопротивление и потери напряжения.
Упрощение подходит для объяснения активной однофазной нагрузки.
Для двигателя или электронной нагрузки используют ток и коэффициент мощности, а при пуске — пусковые условия.
Полные зависимости с активной и реактивной составляющими приведены в руководстве Schneider Electric по падению напряжения.
Расчёт при рабочей температуре требует соответствующего сопротивления проводника.
Какие данные о нагрузке нужны до выбора провода
Рабочий ток
Берите ток с таблички или из документации прибора. Отношение ватт к 230 В без поправок подходит не для любого устройства.
Пуск
Компрессор, насос и электроинструмент могут кратковременно потреблять больший ток. Просадка при запуске рассматривается отдельно.
Продолжительность
Короткая работа и длительная непрерывная нагрузка создают разные тепловые условия.
Совместная работа
Для многоместной розетки учитывают одновременную нагрузку всех подключённых приборов.
Не следует выбирать длинный провод с большим запасом «на всякий случай». Лишняя длина увеличивает потери, усложняет размещение и часто остаётся на катушке.
Провод, вилка, розетка и защитная жила
В категории кабеля и провода ПВС подбирают по реальному исполнению и условиям применения. Маркировка сечения сама по себе не подтверждает номинал готового удлинителя.
Вилку и розеточную часть согласуют с током, диаметром шнура, зажимами и средой. Слабый или повреждённый контакт может перегреваться даже при достаточном сечении провода.
PE не соединяют с рабочим нулём внутри удлинителя. Защитный контакт на вилке полезен только при непрерывной и исправной защитной цепи.
Монтаж и проверку собранного изделия выполняет специалист при снятом напряжении.
Общая маркировка и области применения разобраны в статье о проводе ПВС. Для удлинителя дополнительно проверяют весь комплект.

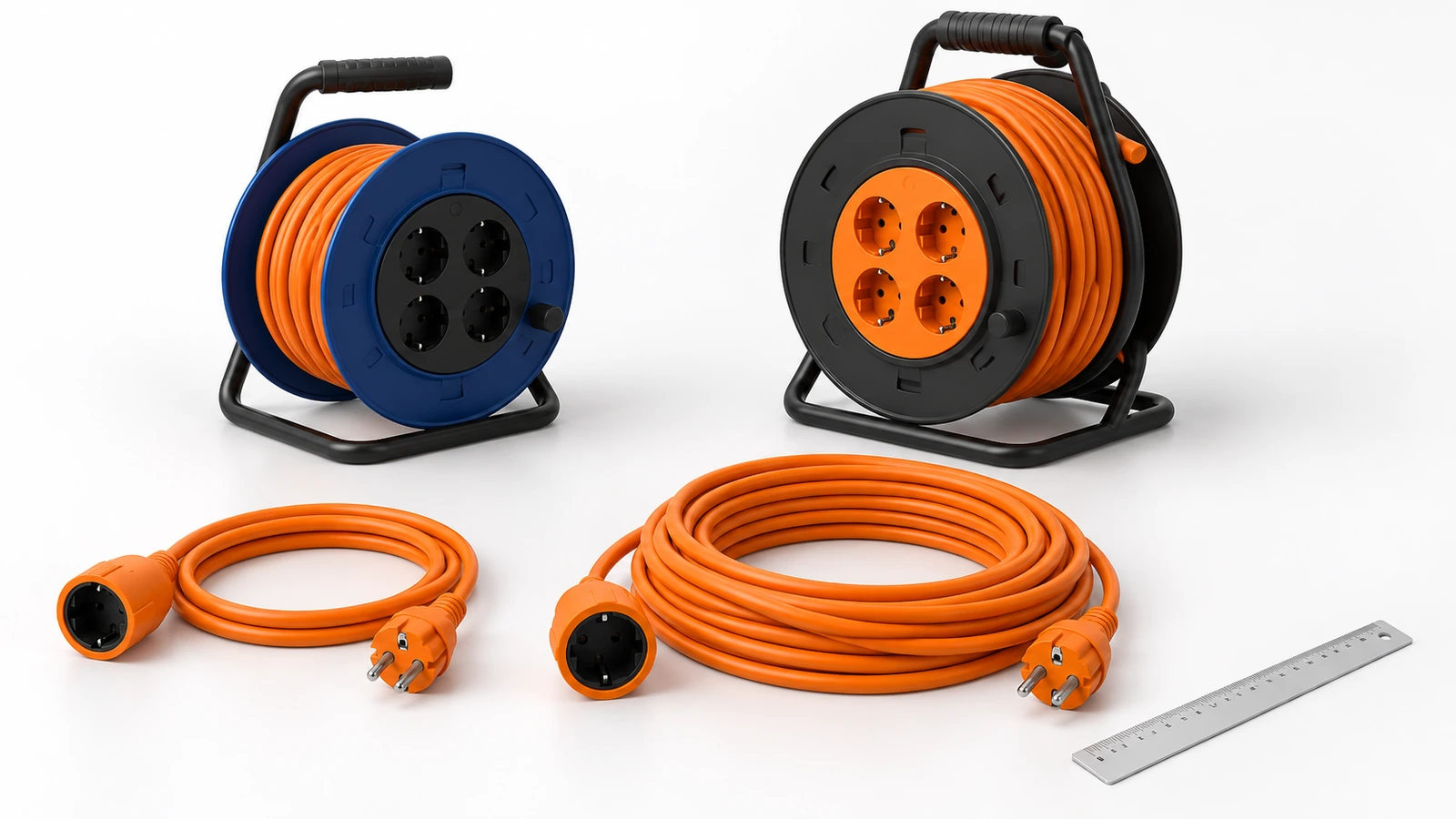

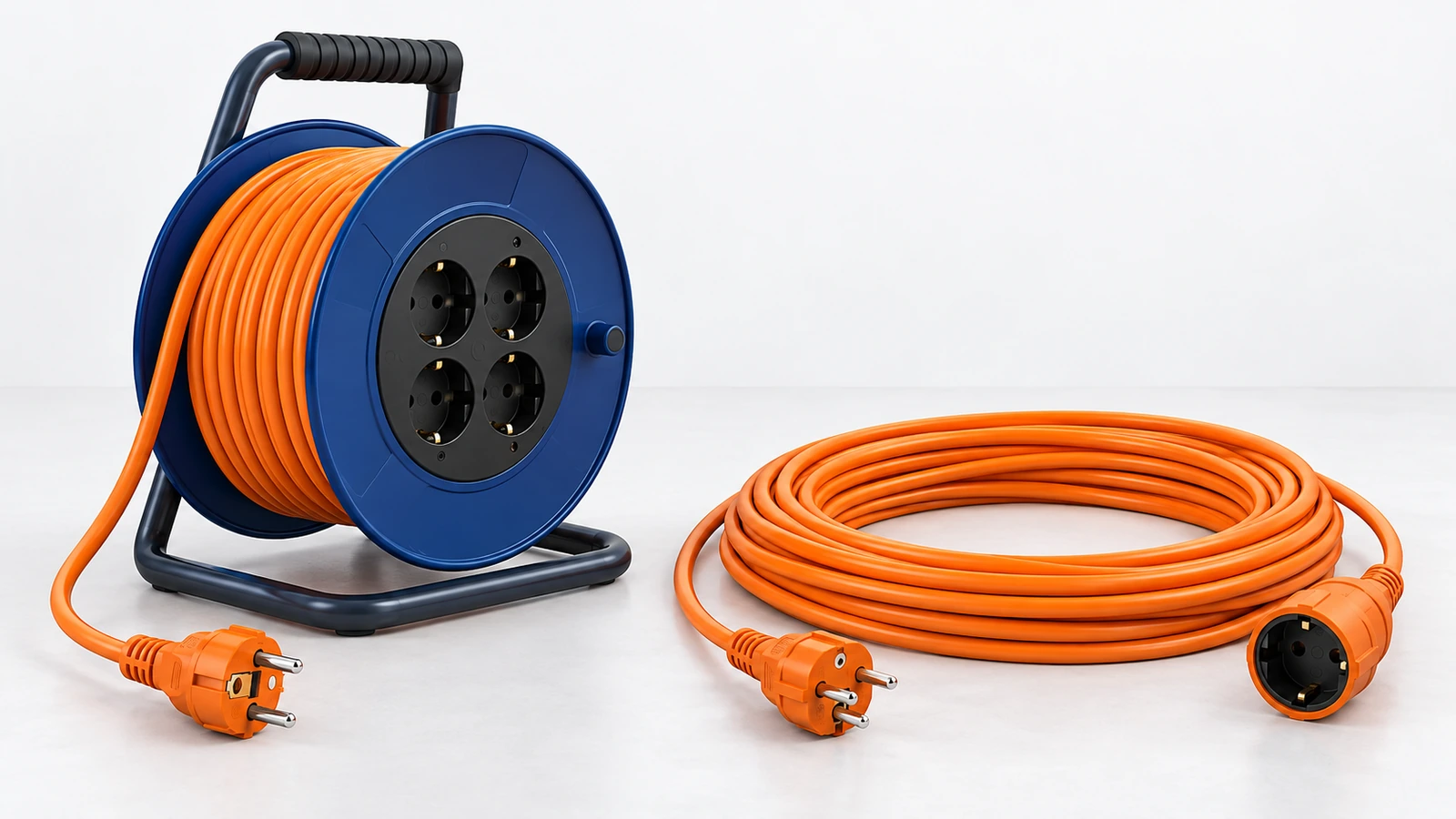

Почему важны смотанная и размотанная катушка
При смотанном шнуре тепло хуже отводится из внутренних витков.
Поэтому производитель катушки может указывать разные допустимые нагрузки для полностью размотанного и смотанного состояния.
Нельзя переносить номинал размотанной катушки на плотно смотанный барабан.
Тепловая защита, если она есть, не отменяет инструкцию и не устраняет нагрев в плохом контакте.
Провод с большим сечением не повышает номинал слабой вилки или розеточного блока. Любое ограничение изготовителя готового изделия сохраняется.
Улица, влажность и постоянное питание кондиционера
Само название ПВС не делает удлинитель пригодным для дождя, луж, мороза или постоянной наружной прокладки.
Проверяют рабочие температуры, оболочку, разъёмы и защиту готового изделия для фактической среды.
Соединения не оставляют под водой, на мокром полу или в местах, где шнур передавит дверь.
Дополнительная защита цепи выбирается по условиям питания и не заменяет исправную изоляцию.
Удлинитель не является штатным способом постоянного питания кондиционера, если его руководство требует отдельную стационарную линию.
Пусковые режимы, защиту и способ присоединения определяют для конкретной модели.
Когда предпочтительнее заводской удлинитель
Готовое изделие удобнее, когда требуется понятный номинал всего комплекта, защита от натяжения и документированные условия применения.
На маркировке должны быть длина, допустимая нагрузка, ограничения катушки и сведения об изготовителе.
Покупка провода и вилки отдельно не означает получение готового безопасного удлинителя.
Помимо сечения нужны подходящая розеточная часть, правильная заделка, механическое удержание шнура и электрическая проверка.
Для бытовой нагрузки
Выбирайте изделие с понятным номиналом и достаточной длиной без лишнего каскада переходников.
Для инструмента
Учитывайте пуск, перемещение, риск механического повреждения и требования изготовителя инструмента.
Для улицы
Нужен комплект, прямо рассчитанный на соответствующую среду, включая соединения и диапазон температур.
Что проверить перед использованием

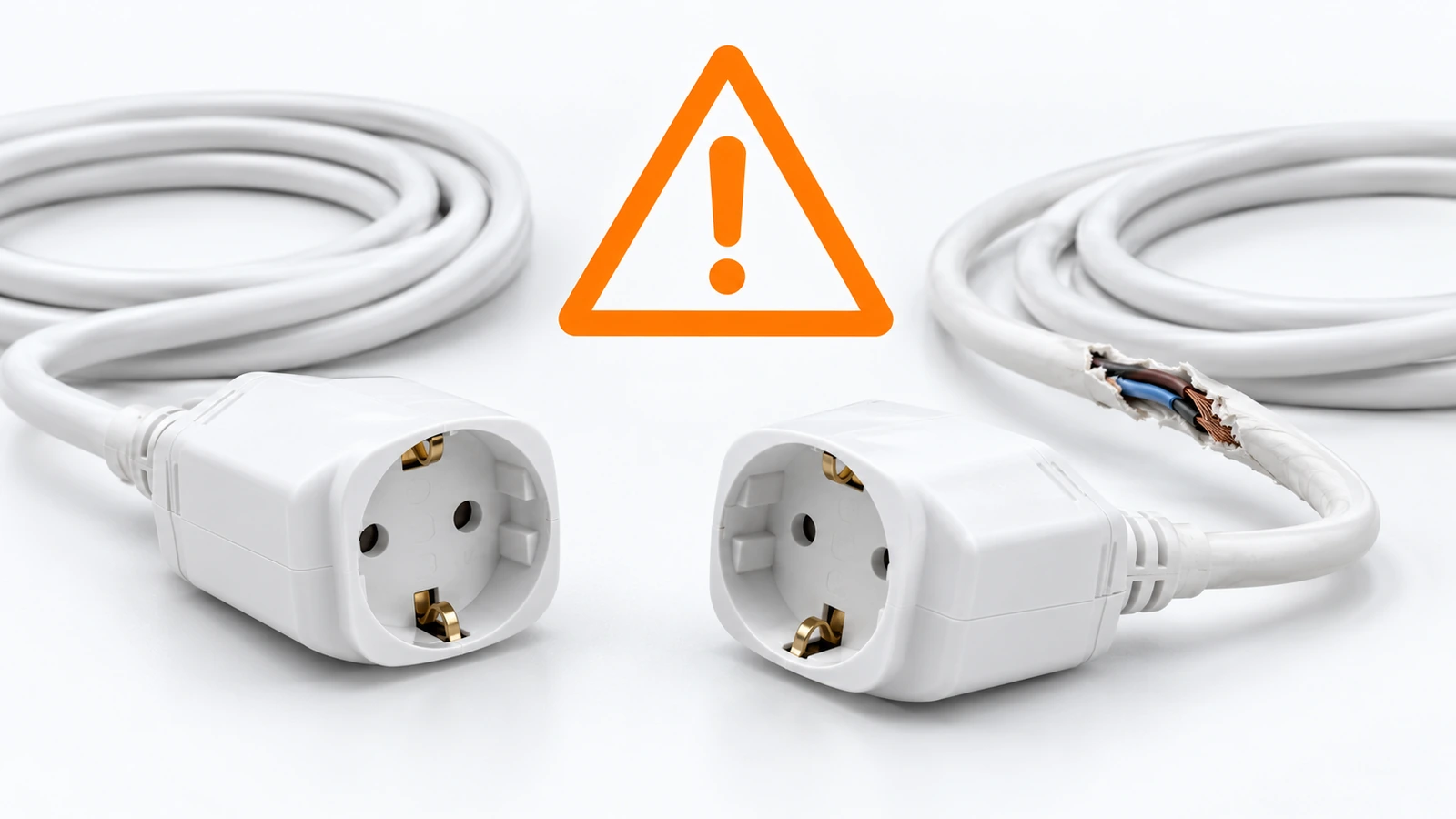

- Шнур и корпусПроверьте порезы, перегибы, оголение, трещины и следы оплавления.
- МаркировкаСопоставьте допустимую нагрузку и состояние катушки с инструкцией.
- Путь шнураИсключите зажимы, воду, острые кромки и опасность споткнуться.
- Состояние соединенийПри запахе нагрева, треске или нестабильной работе отключите нагрузку безопасным способом.
- ОтключитьНе тяните за провод при извлечении вилки.
- Просушить и сохранитьХраните изделие по инструкции, не сматывая повреждённый или перегретый шнур для дальнейшего использования.
Провод и вилки для согласованного комплекта
Позиции показывают ПВС в двух длинах и две угловые вилки с защитным контактом.
Они не образуют готовый удлинитель: розеточную часть, совместимость и электрическую проверку подбирают отдельно.

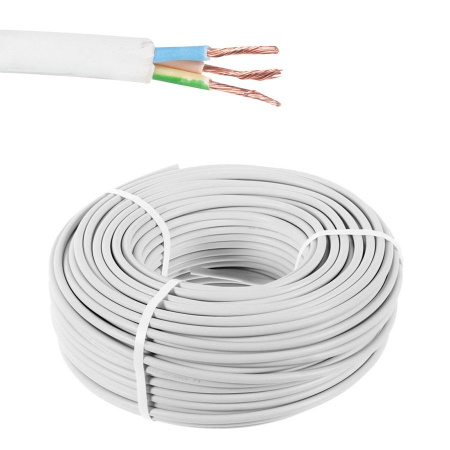

ПВС 3 × 1,5 мм², 100 м

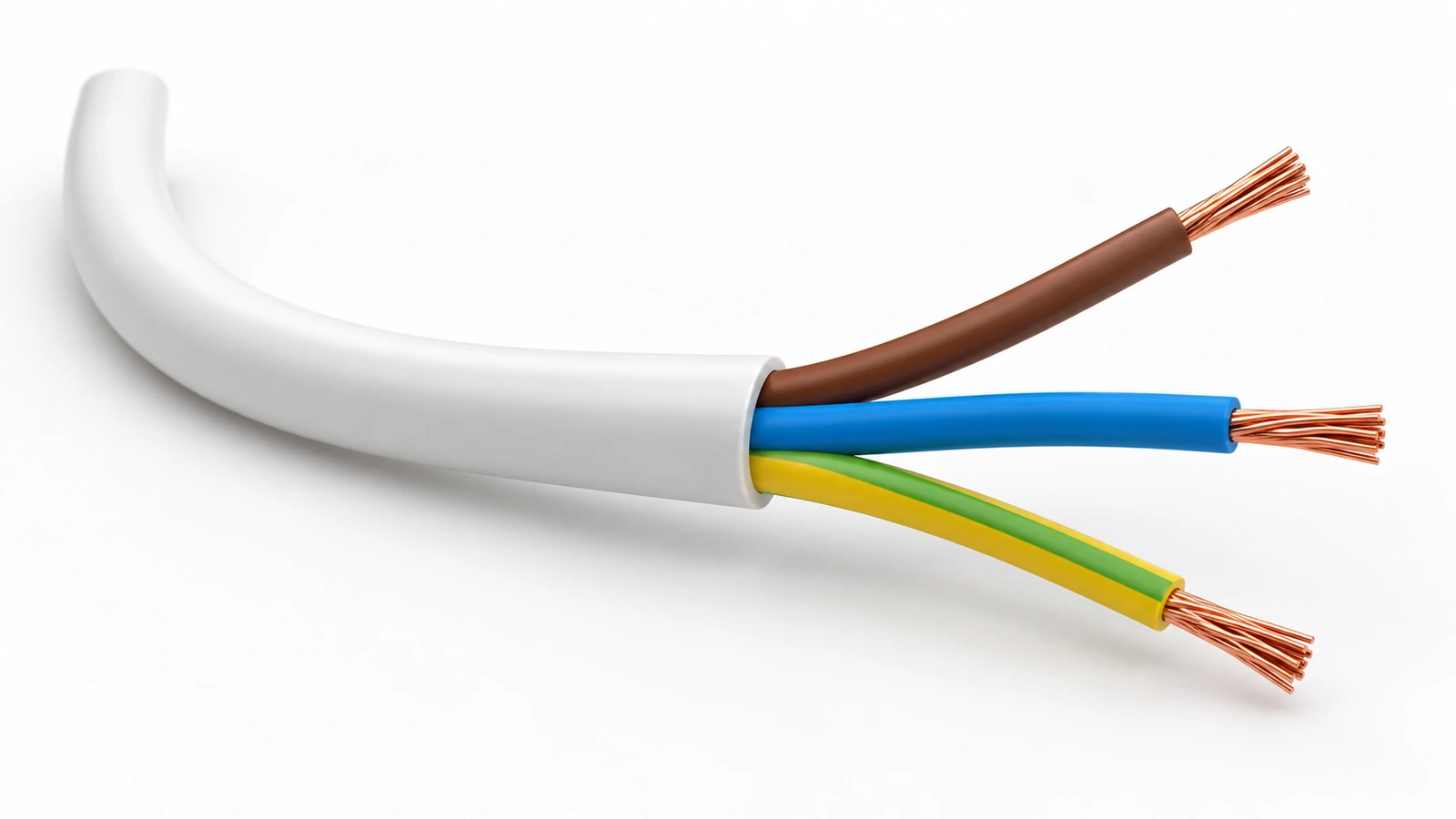

Трёхжильный провод для соединительного шнура с подходящими условиями эксплуатации. Допустимый ток всего изделия определяется также контактами, температурой и способом использования.
