Слабый поток азота во время пайки защищает внутреннюю поверхность медной трубы от интенсивного окисления.
Разберём, как собрать комплект, подготовить открытый путь для газа, настроить продувку и не перепутать её с опрессовкой холодильного контура.
Зачем нужна продувка азотом при пайке медных труб
При нагреве медь быстро реагирует с кислородом воздуха. Снаружи потемнение видно сразу, а внутри трубы образуется оксидная плёнка, которую невозможно полноценно удалить после сборки контура.
Азот вытесняет воздух из зоны пайки и создаёт внутри трубы среду с низким содержанием кислорода. Поэтому окисление резко уменьшается, а внутренняя поверхность остаётся значительно чище.
Его задача — вытеснить кислород внутри трубы. Для этого нужен небольшой постоянный поток, а не высокое давление.

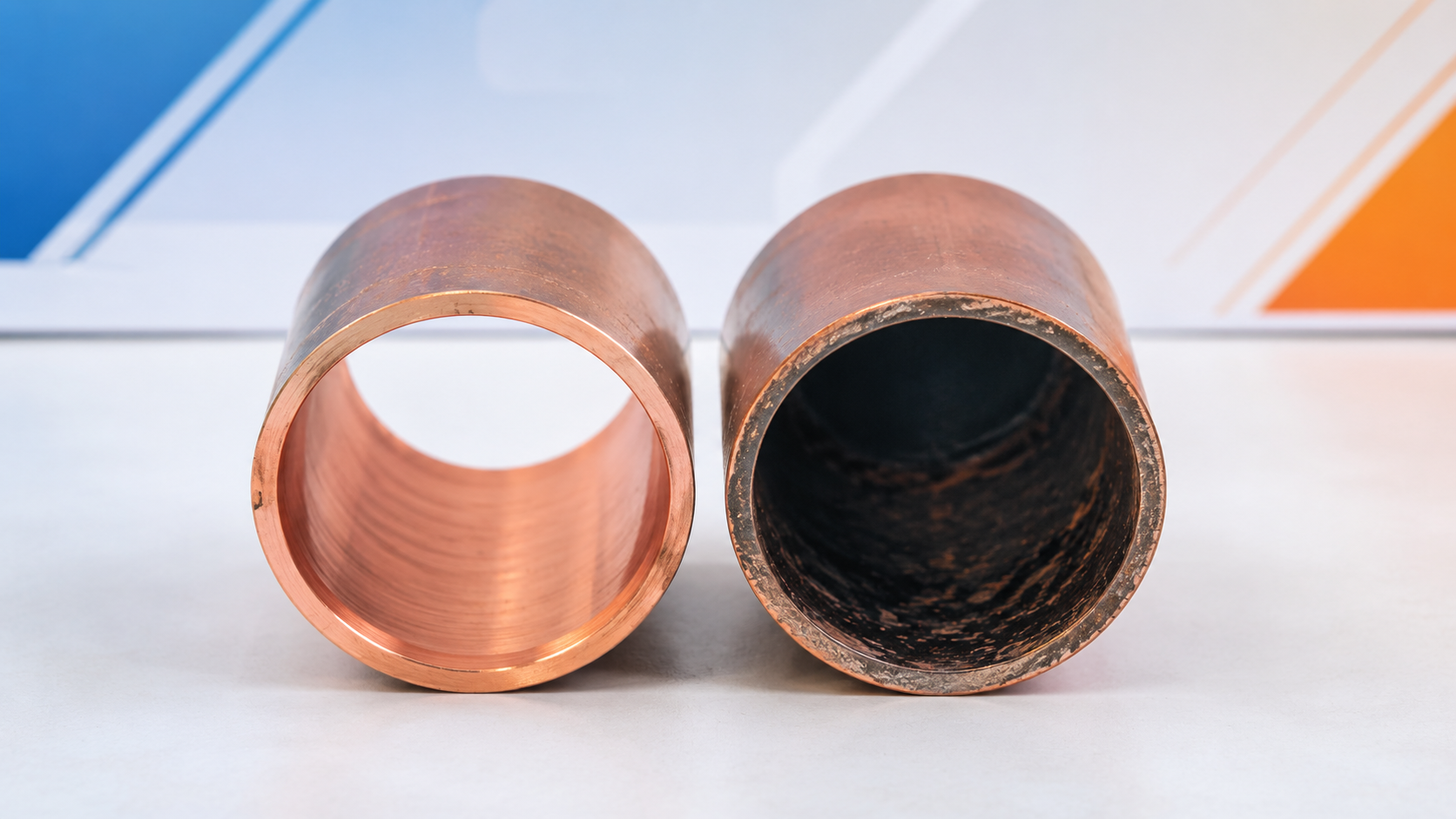

Что происходит внутри трубы без азота
Оксидный слой при сильном нагреве становится рыхлым. Его частицы могут отделяться от стенки и перемещаться по холодильному контуру вместе с маслом и хладагентом.
| Условия пайки | Внутренняя поверхность | Последствие для контура |
|---|---|---|
| С воздухом внутри | Тёмная оксидная плёнка и окалина | Частицы могут попасть в узкие проходы, клапаны и масло |
| Со слабым потоком азота | Окисление заметно подавлено | Контур остаётся чище после монтажа |

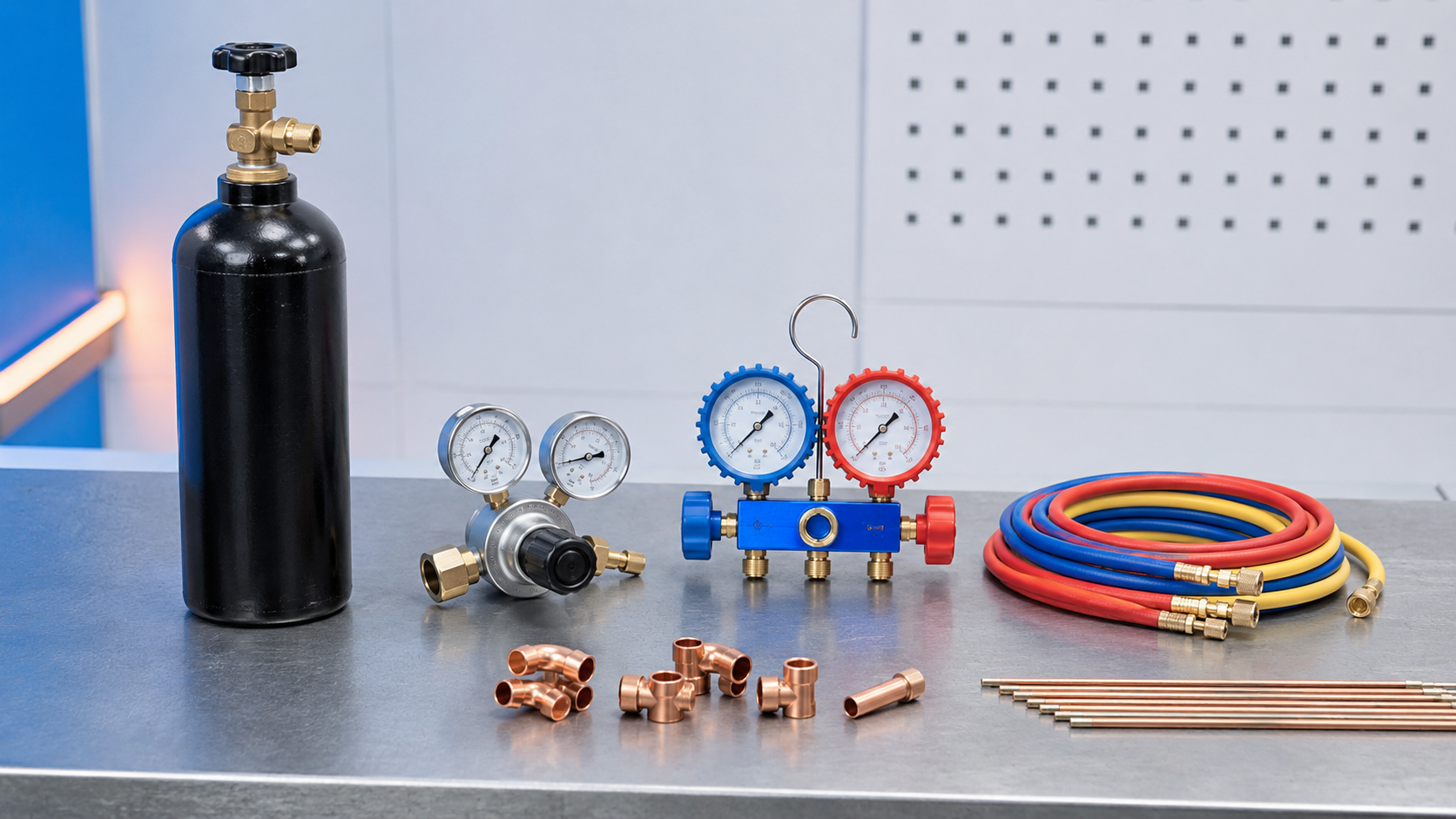

Что потребуется для продувки азотом
Базовый комплект состоит из баллона с сухим азотом, совместимого редуктора, исправного шланга и средства тонкой регулировки подачи. Для контроля используют манометр или коллектор, рассчитанный на азот и применяемые соединения.
Редукторы и средства контроля представлены в разделе редукторов и манометров, а материалы для соединения труб — в категории припоя и флюсов.
Как настроить поток азота при пайке
Во время нагрева нужен едва заметный непрерывный поток. В технических инструкциях к холодильному оборудованию встречается ориентир около 0,02 МПа — примерно 0,2 бар или 2,9 psi, но приоритет всегда имеет руководство конкретного оборудования и применяемой оснастки.
Газ должен свободно выходить с противоположного конца трубы. Если перекрыть выход, давление начнёт расти; если подать слишком сильный поток, он будет охлаждать соединение и мешать капиллярному затеканию припоя.
Кислород резко повышает пожарную опасность, а воздух не защищает медь от окисления и вносит влагу. Для этой операции используют сухой азот.
Как паять медную трубу с продувкой азотом
Работу выполняет специалист, подготовивший вентиляцию, средства пожаротушения и защиту расположенных рядом деталей. Хладагент заранее удаляют из участка по предусмотренной сервисной процедуре.
Пламя направляют на соединение, а не на редуктор, шланг, сервисный клапан или изоляцию. Температуру и материал припоя выбирают по технологии конкретного соединения.
Что делать после завершения пайки
После удаления пламени азот продолжают подавать, пока соединение заметно не остынет. Затем перекрывают баллон, снимают остаточное давление безопасным способом и только после этого меняют схему подключения.
Шов осматривают по всему периметру. Проверку герметичности выполняют отдельной процедурой после полного охлаждения, с давлением и выдержкой по документации оборудования.
Если прекратить поток сразу после отвода горелки, горячая медь снова соприкоснётся с воздухом и продолжит окисляться.
Чем продувка отличается от опрессовки азотом
В обеих операциях используется азот, но режим работы принципиально разный. Подменять одну процедуру другой нельзя.
| Операция | Задача | Состояние контура | Режим давления |
|---|---|---|---|
| Продувка при пайке | Вытеснить воздух из зоны нагрева | Есть свободный выход газа | Слабый непрерывный поток |
| Опрессовка | Проверить герметичность | Контур закрыт и полностью охлаждён | По регламенту оборудования |
Частые ошибки при продувке азотом
Комплект для продувки азотом и пайки
Для работы нужны источник азота, средство понижения и контроля давления, шланг для подачи газа и расходный материал для соединения труб.
Азот, новый баллон 5 л
Заправленный баллон с техническим азотом для хранения и подачи инертного газа.
- объём 5 л
- баллон заправлен азотом
- производство Россия
БАЗО-50-4 РЕДИУС
Одноступенчатый редуктор для понижения давления азота из баллона.
- входное давление 200 бар
- выходное давление 12,5 бар
- соединения G3/4 и М16×1,5
HONGSEN HS-NG
Коллектор под азот с вентилем и шлангом для контроля и подачи газа.
- давление до 60 бар
- манометр диаметром 80 мм
- соединения 1/4" SAE
Припой BAVIS CP5
Прутки для паечных и сварочных работ по меди, бронзе и латуни.
- 5 прутков в упаковке
- рабочая температура 710–890 °C
- не содержит серебра
Какую роль выполняет каждый элемент комплекта
| Модель и SKU | Роль в работе | Ключевой параметр | Практическое применение |
|---|---|---|---|
| Баллон азота 5 л 26867 | Источник инертного газа | Объём 5 л | Предварительное вытеснение воздуха и слабая продувка |
| БАЗО-50-4 РЕДИУС 07296 | Понижение давления баллона | Выход до 12,5 бар | Настройка безопасной подачи азота |
| HONGSEN HS-NG 02985 | Контроль и подача газа | До 60 бар, 1/4" SAE | Подключение через вентиль и шланг |
| BAVIS CP5 23489 | Формирование паяного соединения | Рабочая температура 710–890 °C | Пайка меди, бронзы и латуни |
Частые вопросы о продувке азотом
Можно ли паять медную трубу без азота?
Соединение можно нагреть и без продувки, но внутри образуется оксидная окалина. Поэтому производители холодильного оборудования требуют или рекомендуют азотное замещение при пайке.
Какой поток азота нужен?
Небольшой и непрерывный. Точное значение берут из инструкции оборудования и оснастки; поток не должен заметно охлаждать стык или мешать припою.
Нужно ли закрывать второй конец трубы?
Нет. Во время продувки газу оставляют свободный выход, иначе в нагреваемом контуре начнёт расти давление.
Можно ли использовать кислород вместо азота?
Нет. Кислород рядом с горелкой создаёт крайне опасную среду и ускоряет окисление меди.
Подходит ли тот же азот для опрессовки?
Сухой азот используют и для испытаний, но уже в другой схеме: после охлаждения контур закрывают и создают давление по регламенту оборудования.
Когда отключать азот после пайки?
После того как соединение заметно остыло и горячая медь больше не нуждается в защите от воздуха. Конкретный порядок задаёт технология монтажа.
Главное о продувке азотом при пайке
Свободный выход газа обязателен: продувка вытесняет воздух, но не создаёт испытательное давление. Сильный поток так же нежелателен, как и полное отсутствие азота.
Редуктор, манометр, шланг и соединения должны соответствовать баллону и рабочей схеме. Опрессовку выполняют отдельно, после полного охлаждения контура.
