Прецизионный кондиционер выбирают по явной холодопроизводительности, схеме отвода тепла и организации воздушного потока.
Обозначение DX или CW описывает способ охлаждения, а не одинаковый набор функций.
Для сравнения предложений нужны расчётные условия и полная комплектация агрегата.
Прецизионный кондиционер: таблица параметров для сравнения
На небольшом экране таблицу можно прокрутить вправо.
| Параметр | Что запрашивать | Почему это важно |
|---|---|---|
| Система охлаждения | DX, CW или комбинированное исполнение | Определяет внешнюю инфраструктуру и способ отвода тепла. |
| Мощность охлаждения, кВт | Полную и явную, при одинаковых входных условиях | Полная мощность включает скрытую составляющую и не заменяет явную. |
| Воздушная схема | Направление подачи и возврата, расход, доступный напор | Корпус должен работать с фактическим маршрутом воздуха. |
| Условия подбора | Температуру и влажность входящего воздуха, наружные или водяные условия | Каталожные значения при разных условиях напрямую не сравнивают. |
| Водяной контур CW | Температуры, расход, гидравлическое сопротивление, допустимую среду | Нужна совместимость с источником охлаждённой воды. |
| Регулирование | Диапазон, алгоритмы, датчики и установленные опции | Название класса не гарантирует увлажнение или конкретную точность. |
| Эксплуатация | Питание, шум, доступ к фильтрам и узлам | Влияет на размещение и обслуживание. |
Сравнивайте одну и ту же величину: полезную мощность на границе агрегата, одинаковую скорость вентилятора и одинаковые расчётные условия.
Отдельно уточняйте, учтено ли тепло вентилятора.
Чем отличаются системы DX и CW

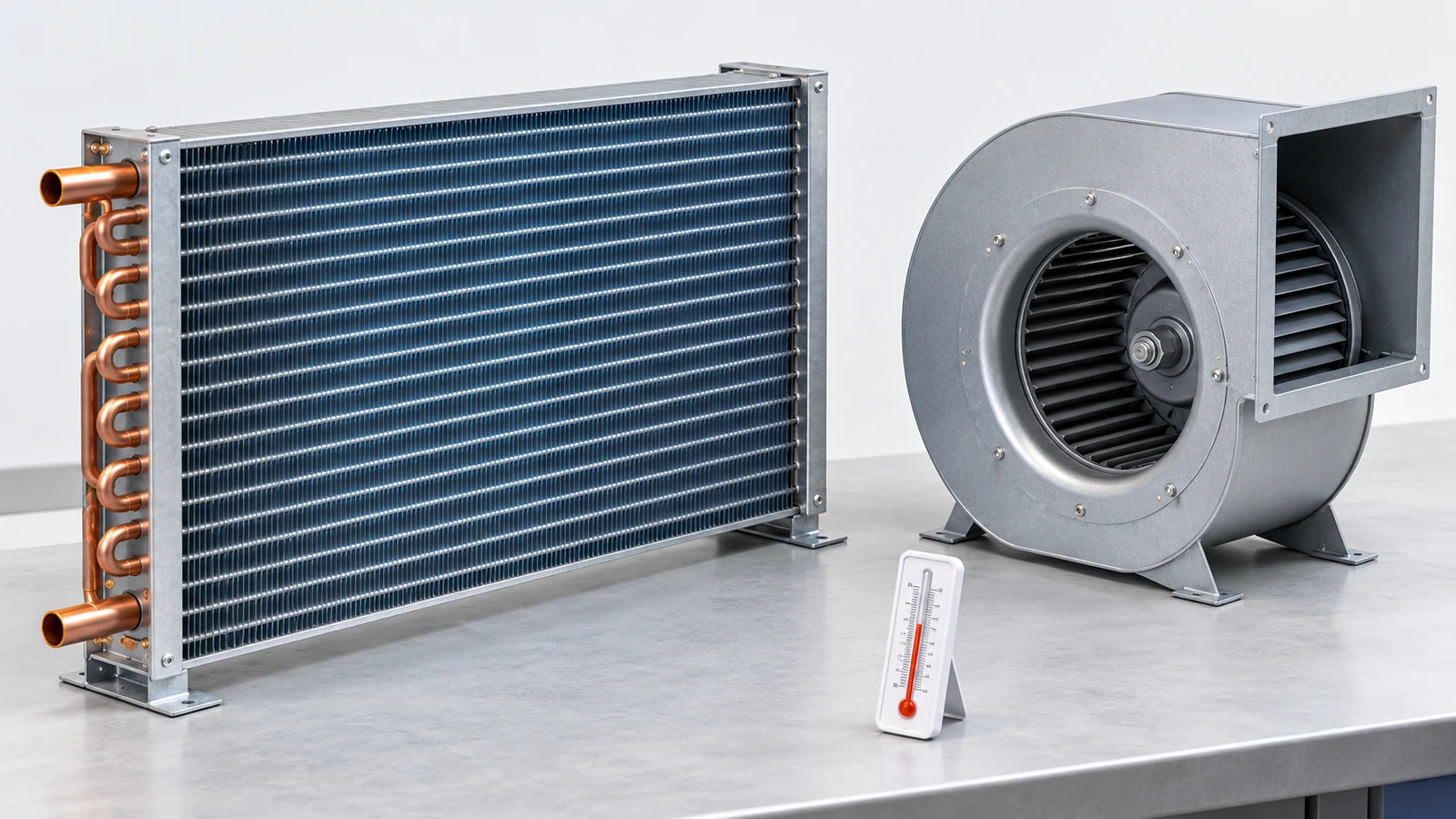

DX — непосредственное охлаждение. Воздух помещения проходит через теплообменник, в котором испаряется хладагент.
Состав холодильного контура и способ охлаждения конденсатора зависят от исполнения.
CW — охлаждённая вода. Воздушный теплообменник получает холод от водяной системы. Сам шкаф не заменяет чиллер, насосную группу и необходимую гидравлическую обвязку.
В линейке STULZ CyberAir встречаются разные охлаждающие и воздушные исполнения. Характеристики одного варианта нельзя переносить на соседнюю модель по внешнему сходству.

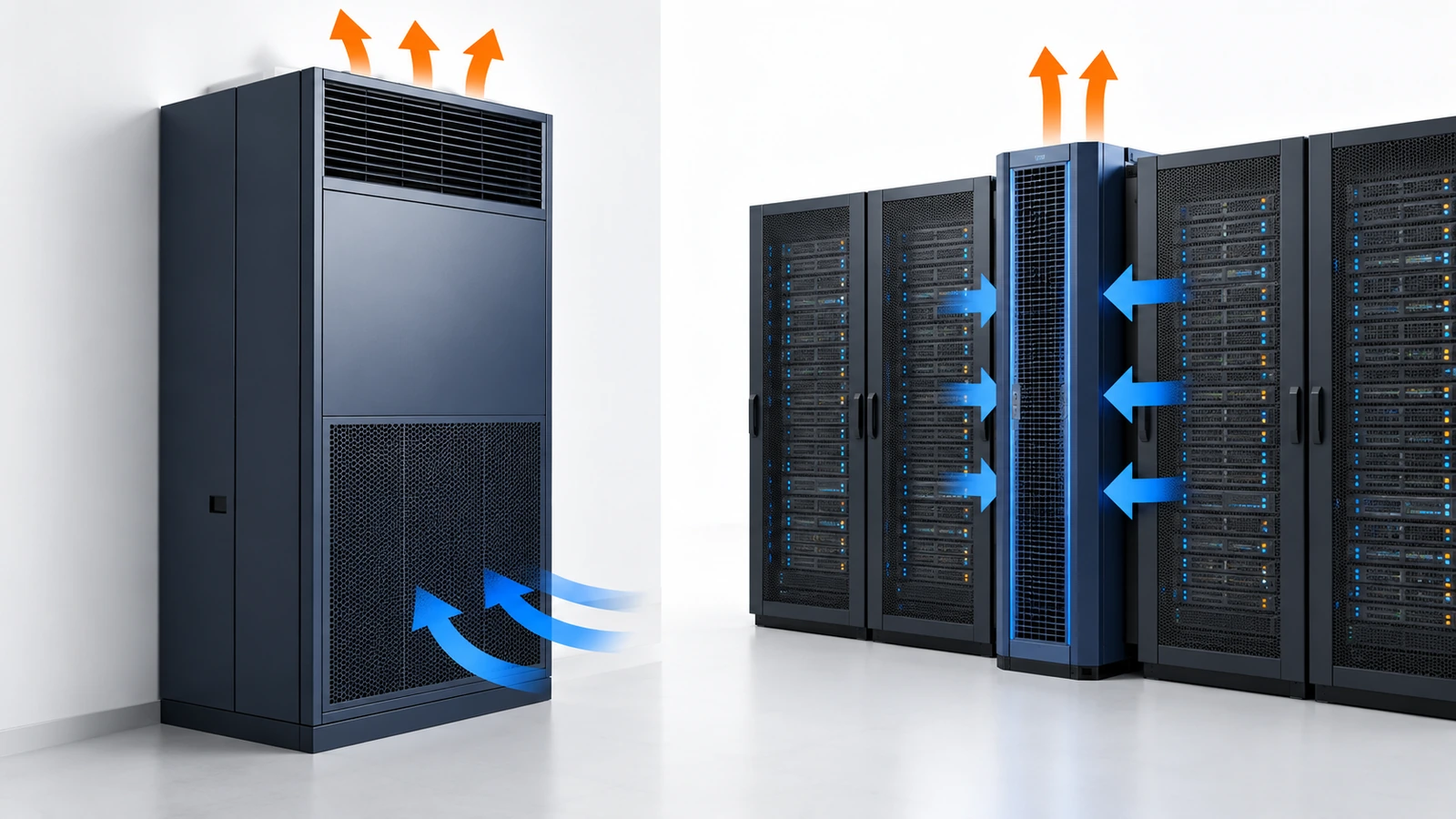

Подача и возврат воздуха: шкафное и межрядное размещение
Шкаф у периметра помещения может подавать воздух вверх, вниз либо через предусмотренные выходы.

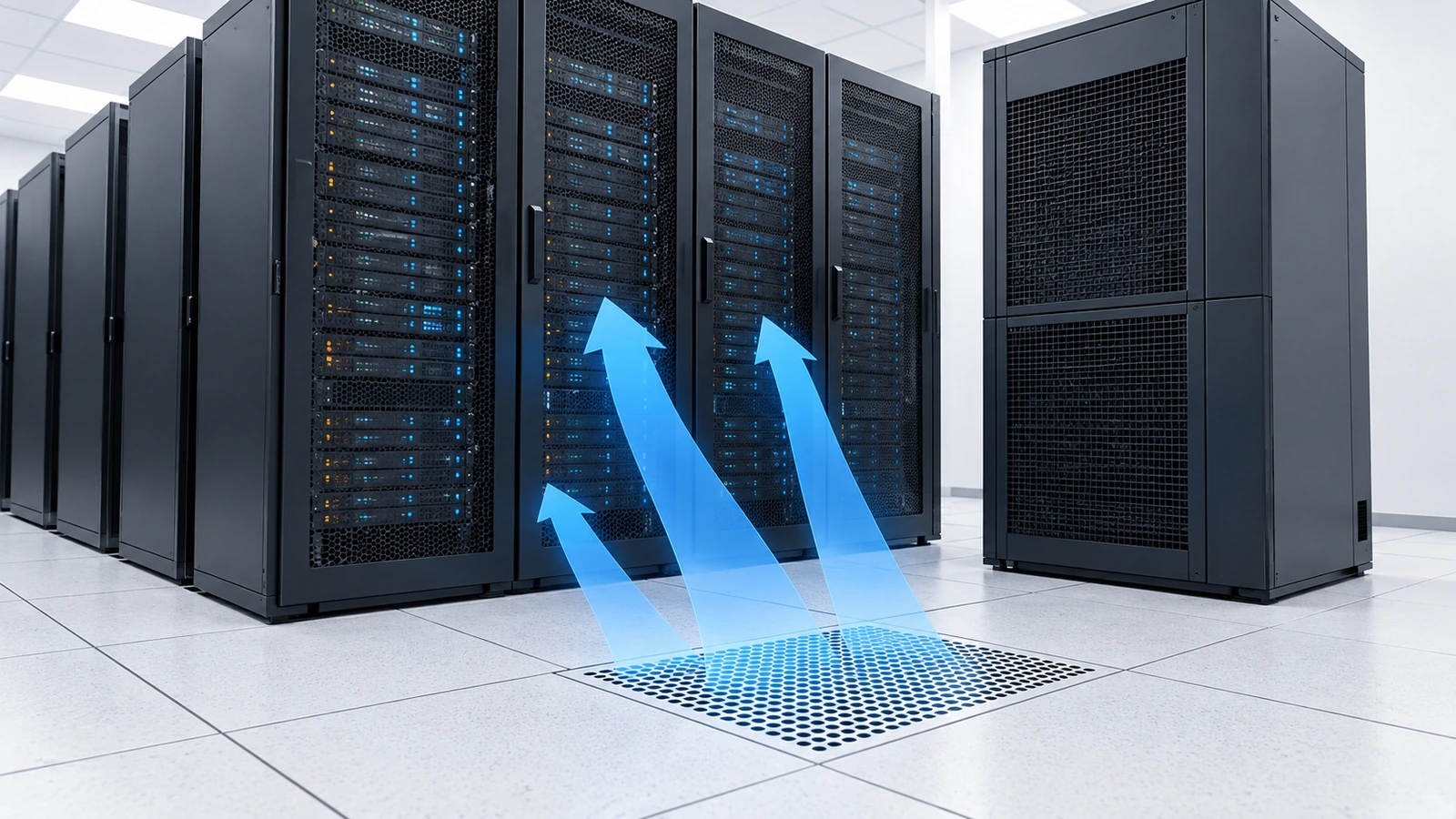

В варианте с фальшполом важны свободное сечение подпольного пространства и расположение напольных решёток.
Межрядный блок размещают ближе к источнику тепла. Но близость сама по себе не исключает обходные потоки и смешение воздуха.
Положение входа и выхода согласуют с ориентацией стоек и архитектурой проходов.
Расход и располагаемый внешний статический напор рассматривают вместе.
Максимальный расход при свободном выходе не доказывает, что агрегат обеспечит его при сопротивлении реального воздушного пути.
Явная и полная мощность охлаждения: какую сравнивать
Явная составляющая относится к изменению температуры воздуха. Скрытая связана с влагой, например с её конденсацией на теплообменнике.
Для нагрузки с преобладанием явного тепла одной полной мощности недостаточно.
Условный агрегат имеет 12 кВт полной и 10 кВт явной мощности.
Если расчётная явная нагрузка составляет 10,5 кВт, сравнение только с числом 12 кВт даст ошибочный результат. Значения должны относиться к одним условиям.
В инженерных данных CyberAir DX полную и явную мощности приводят отдельно. При чтении таблиц также проверяют условия входящего воздуха и работу вентиляторов.
Что означает регулирование температуры и влажности
Способность охлаждать воздух не равна наличию полноценного управления влажностью.
Для увлажнения, осушения и последующего подогрева могут требоваться отдельные узлы и соответствующая автоматика.
Температура
Уточните расположение контрольного датчика, диапазон задания и условия поддержания.
Влажность
Проверьте наличие нужных узлов, их производительность и ограничения.
Частичная нагрузка
Оцените минимальную доступную мощность и устойчивость работы при изменении нагрузки.
Паспортную точность нельзя автоматически считать точностью во всех точках комнаты.
На распределение параметров влияют нагрузка, потоки, положение датчиков и настройка системы.
Какие расчётные условия нужны для подбора
Для DX указывают входные параметры воздуха, наружные условия и исполнение отвода тепла.
Для CW дополнительно задают параметры воды или допустимого раствора, расход и доступный перепад давления.
Рабочий диапазон проверяют по всем необходимым режимам. Наличие охлаждения в каталоге не гарантирует круглогодичную работу в конкретном климате.
Состав оборудования для зимних условий подтверждают по выбранной комплектации.
Общий выбор охлаждения, резервирование и организацию серверного помещения рассматривает материал о кондиционировании серверных.
При подборе самого агрегата нужен отдельный расчётный лист с его рабочими точками.

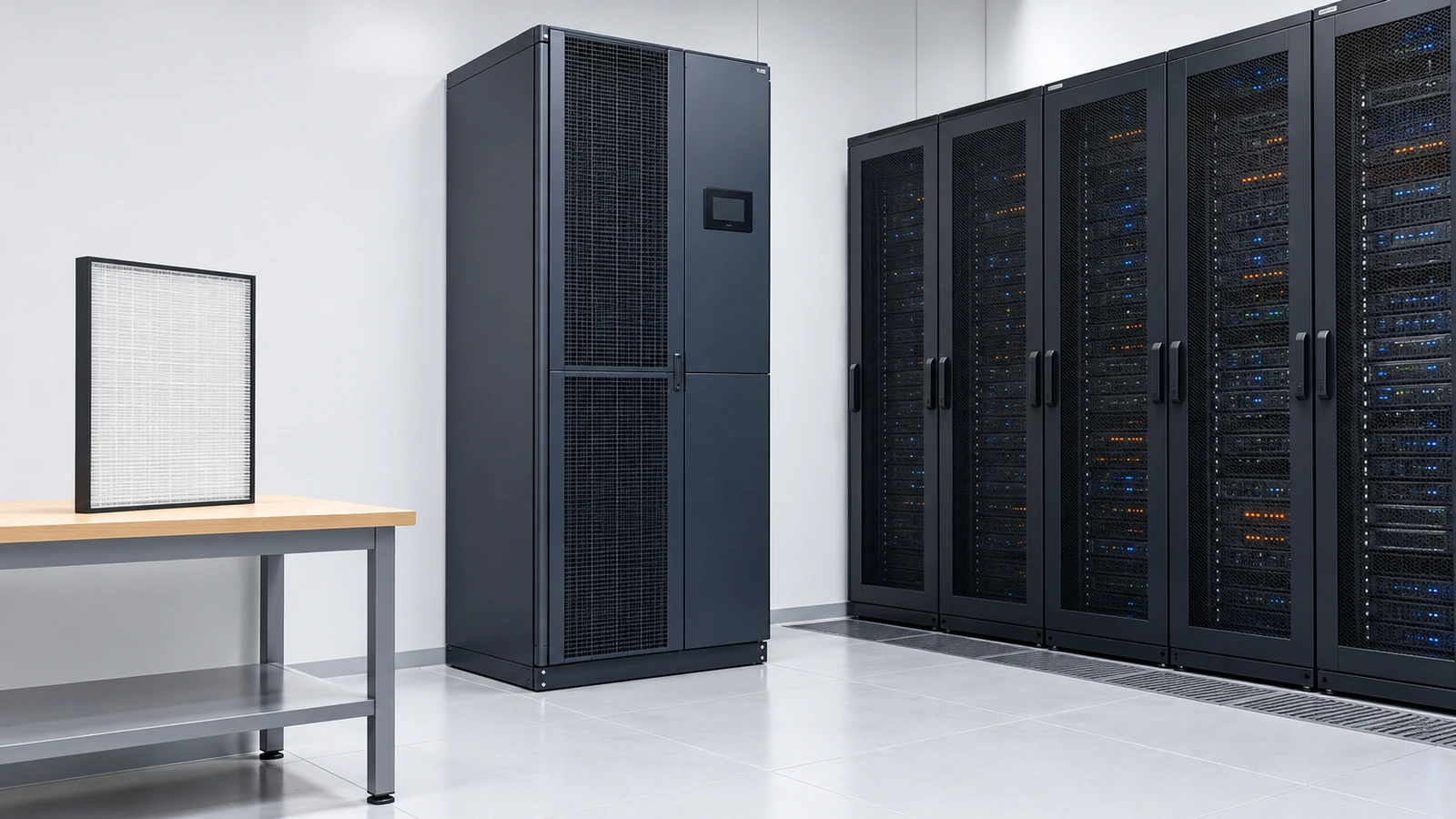

Размещение, фильтры и доступ для обслуживания
На плане показывают не только корпус, но и пространство для замены фильтров, извлечения вентиляторов и доступа к электрическим и водяным узлам.
Возможность занести агрегат в помещение проверяют до заказа.
Для независимого температурного контроля используют подходящие измерительные приборы.
Температура поверхности, температура воздушного потока и относительная влажность требуют соответствующих средств измерения. Пирометр не измеряет температуру воздуха.
Как подготовить запрос на прецизионный кондиционер
- Опишите нагрузкуУкажите явную и скрытую составляющие и их изменение.
- Задайте инфраструктуруОпишите доступный отвод тепла и воздушную схему.
- Запросите подборНужны характеристики при ваших расчётных условиях.
- Уточните опцииПроверьте регулирование, фильтрацию и комплектацию.
- Нанесите зоны доступаУчтите обслуживание и маршрут перемещения.
- Согласуйте критерииОпределите контролируемые параметры и точки измерения.
Приборы и материалы для контроля и обслуживания
Термометр контролирует температуру в подходящей точке, пирометр — поверхность.
Средство для испарителя и элементы отвода конденсата применяют только при совместимости с конкретным агрегатом; они не заменяют подбор прецизионной системы.
Becool BC-T3
Электронный термометр с металлическим щупом для независимого контроля температуры в допустимой среде. При сравнении приборы размещают в одинаковых условиях.
- Диапазон: −50…+300 °C.
- Щуп: 100 мм.
- Функции MIN/MAX и HOLD.
Пирометр WH 380
Бесконтактный инфракрасный прибор для контроля температуры поверхности. Не измеряет температуру воздуха; результат зависит от размера пятна и свойств поверхности.
- Диапазон: −50…+380 °C.
- Оптическое разрешение: 10:1.
- Коэффициент излучения: 0,95.
BAVIS BactClean, 5 л
Концентрат для очистки наружных поверхностей испарителя и подходящих элементов климатического оборудования. Материалы, разведение и способ удаления состава сверяют с инструкцией средства и агрегата.
- Объём: 5 л.
- Формат: концентрат.
- Назначение: очистка испарителей.
Дренажный шланг 16 мм
Гибкий ПВХ-шланг для отвода конденсата. Диаметр соединений, постоянный уклон и защиту от заломов проверяют по схеме монтажа.
- Диаметр: 16 мм, 5/8″.
- Длина бухты: 30 м.
- Внутренняя армирующая спираль.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Назначение | Особенности |
|---|---|---|
| Becool BC-T3 Артикул: 05177 | Контроль температуры | Диапазон: −50…+300 °C. Щуп: 100 мм. |
| Пирометр WH 380 Артикул: 06142 | Температура поверхности | Диапазон: −50…+380 °C. Оптическое разрешение: 10:1. |
| BAVIS BactClean, 5 л Артикул: 22134 | Очистка испарителя | Объём: 5 л. Формат: концентрат. |
| Дренажный шланг 16 мм Артикул: 04524 | Самотёчный слив | Диаметр: 16 мм, 5/8″. Длина бухты: 30 м. |
Ошибки, которых стоит избегать
Частые вопросы
Прецизионный кондиционер всегда работает на фреоне?
Нет. В исполнении DX используется холодильный контур, а CW получает холод через водяной теплообменник. Возможны комбинированные решения.
Межрядный блок всегда лучше шкафного?
Нет. Исполнение выбирают по нагрузке, компоновке и маршрутам воздуха. Нужна согласованная схема размещения.
Полная мощность равна явной?
Не обязательно. Соотношение зависит от модели и расчётных условий, поэтому обе величины запрашивают отдельно.
Есть ли у всех моделей увлажнитель?
Нет. Увлажнение и другие функции должны присутствовать в конкретной комплектации.
Можно ли сравнить два значения кВт из разных каталогов?
Только после сверки условий и определения самой величины: полной или явной, полезной или с иным учётом тепла вентиляторов.
Что требуется для CW кроме самого шкафа?
Источник охлаждённой воды, циркуляция, регулирующая и защитная обвязка, а также согласованные параметры теплоносителя.
Краткий итог
Подбор прецизионного кондиционера начинается с расчётных условий, явной нагрузки и схемы отвода тепла.
Затем согласуют воздушный путь, регулирование и сервисный доступ. Название класса и одно значение мощности не описывают весь агрегат.
