Перегрев и переохлаждение показывают, в каком состоянии хладагент выходит из испарителя и конденсатора.
Чтобы рассчитать эти величины, одновременно измеряют давление и температуру в правильных точках, выбирают нужный хладагент и сравнивают результат с данными производителя оборудования.
Что такое перегрев и переохлаждение фреона
Перегрев — это разница между фактической температурой парообразного хладагента и температурой насыщения при том же давлении.
Его обычно определяют на выходе испарителя или на линии всасывания. Положительный перегрев показывает, что жидкая фаза уже испарилась и пар дополнительно нагрелся.
Переохлаждение — разница между температурой насыщения жидкого хладагента и фактической температурой жидкостной линии.
Эта величина показывает, насколько жидкость охлаждена ниже температуры конденсации при измеренном давлении.
Если фактическая температура отличается от температуры насыщения на 7 °C, результат измерения составляет 7 K.
Где измерять давление и температуру

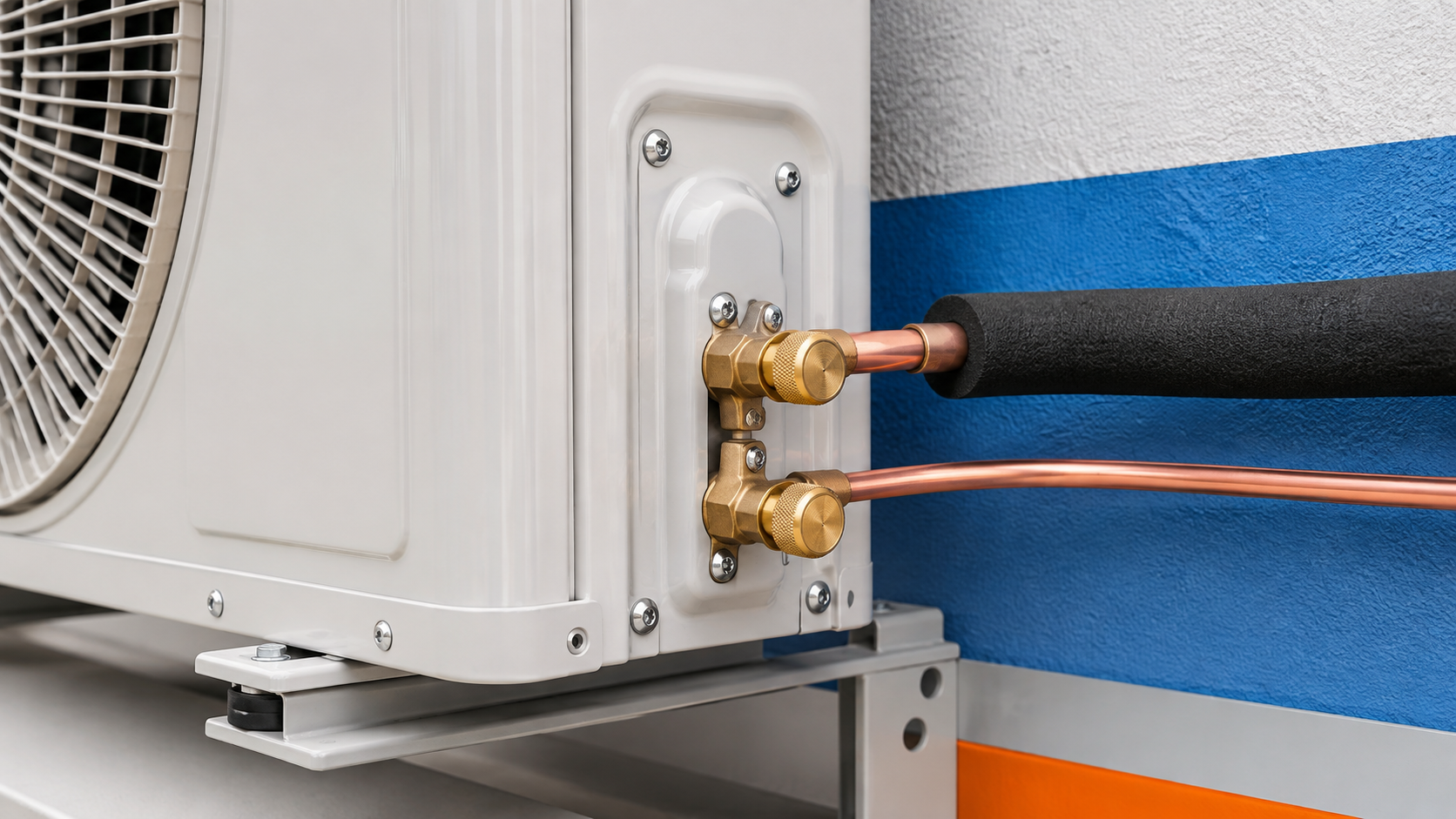

Для перегрева снимают давление на стороне всасывания и температуру той же линии как можно ближе к соответствующей точке контроля. Для переохлаждения используют давление на стороне нагнетания и температуру жидкостной линии.
| Параметр | Давление | Температура трубы | Температура насыщения |
|---|---|---|---|
| Перегрев | Сторона низкого давления | Линия всасывания | Насыщенный пар, dew |
| Переохлаждение | Сторона высокого давления | Жидкостная линия | Насыщенная жидкость, bubble |
Датчик плотно прижимают к чистому участку трубы и изолируют от окружающего воздуха. Чем дальше друг от друга точки давления и температуры, тем сильнее на результат влияют потери давления и нагрев трассы.
Как подготовить систему к измерению
Измерять параметры нужно на работающей и стабилизировавшейся системе.
До начала проверяют чистоту фильтров и теплообменников, работу вентиляторов, положение воздушных заслонок и фактическую нагрузку. Грязный испаритель, слабый поток воздуха или перегретый конденсатор изменяют давления и температуры даже при правильной заправке.
Целевые значения берут из сервисной документации конкретного оборудования. Одна универсальная норма перегрева или переохлаждения не подходит для всех схем, хладагентов и условий нагрузки.
Как правильно измерить перегрев хладагента
Сначала измеряют давление всасывания. Затем для выбранного хладагента переводят его в температуру насыщенного пара и одновременно снимают фактическую температуру линии всасывания.
| Этап | Что измерить | Что получить |
|---|---|---|
| 1 | Давление на стороне всасывания | Исходное давление для PT-преобразования |
| 2 | Температуру насыщенного пара | Для смеси — значение dew |
| 3 | Температуру линии всасывания | Фактическую температуру пара |
| 4 | Вычесть T насыщения из T трубы | Перегрев в K |
Пример: труба всасывания имеет температуру 12 °C, а давление соответствует 5 °C насыщенного пара. Перегрев равен 12 − 5 = 7 K.
Но оценивать опасность по одному числу нельзя: учитывают место измерения, нагрузку, тип расширительного устройства и целевое значение производителя.
Как правильно измерить переохлаждение хладагента
На стороне высокого давления определяют давление конденсации и переводят его в температуру насыщенной жидкости. После этого измеряют фактическую температуру жидкостной линии.
| Этап | Что измерить | Что получить |
|---|---|---|
| 1 | Давление на стороне высокого давления | Исходное давление для PT-преобразования |
| 2 | Температуру насыщенной жидкости | Для смеси — значение bubble |
| 3 | Температуру жидкостной линии | Фактическую температуру жидкости |
| 4 | Вычесть T трубы из T насыщения | Переохлаждение в K |
Пример: давление соответствует 42 °C насыщенной жидкости, а температура жидкостной линии равна 35 °C. Переохлаждение составляет 42 − 35 = 7 K.
Контактный датчик плотно закрепляют и теплоизолируют. Это уменьшает влияние горячего воздуха от конденсатора и солнечного нагрева.
Как учитывать dew и bubble у смесевых хладагентов
У зеотропных смесей температура меняется в процессе кипения и конденсации при одном давлении. Поэтому таблица давления и температуры содержит две границы.
Если перепутать dew и bubble, в расчёт попадёт другая температура насыщения. Ошибка будет особенно заметна у смесей с выраженным глайдом.
Как интерпретировать перегрев и переохлаждение вместе
Две величины рассматривают одновременно с давлениями, температурами воздуха, состоянием теплообменников и расходом воздуха.
| Сочетание | Возможное направление проверки | Что проверить дополнительно |
|---|---|---|
| Высокий перегрев, низкое переохлаждение | Недостаток хладагента или утечка | Герметичность, фактическую заправку и нагрузку |
| Высокий перегрев, нормальное или повышенное переохлаждение | Ограничение подачи в испаритель | Фильтр-осушитель, клапан и падение давления |
| Низкий перегрев, повышенное переохлаждение | Избыточная подача или заправка | Расход воздуха, работу клапана и условия конденсации |
| Значения близки к целевым | Контур работает ближе к расчётному режиму | Холодопроизводительность, ток и температуры воздуха |
Похожее сочетание параметров могут вызвать загрязнение теплообменника, неисправность вентилятора, ограничение в жидкостной линии или неправильная работа расширительного устройства.
Частые ошибки при измерении
Для расчёта температуры трубы предпочтителен контактный датчик-зажим. Инфракрасный термометр удобен для быстрого контроля поверхности, но блестящая медь и неверный коэффициент излучения способны заметно исказить показание.
Приборы для измерения давления и температуры

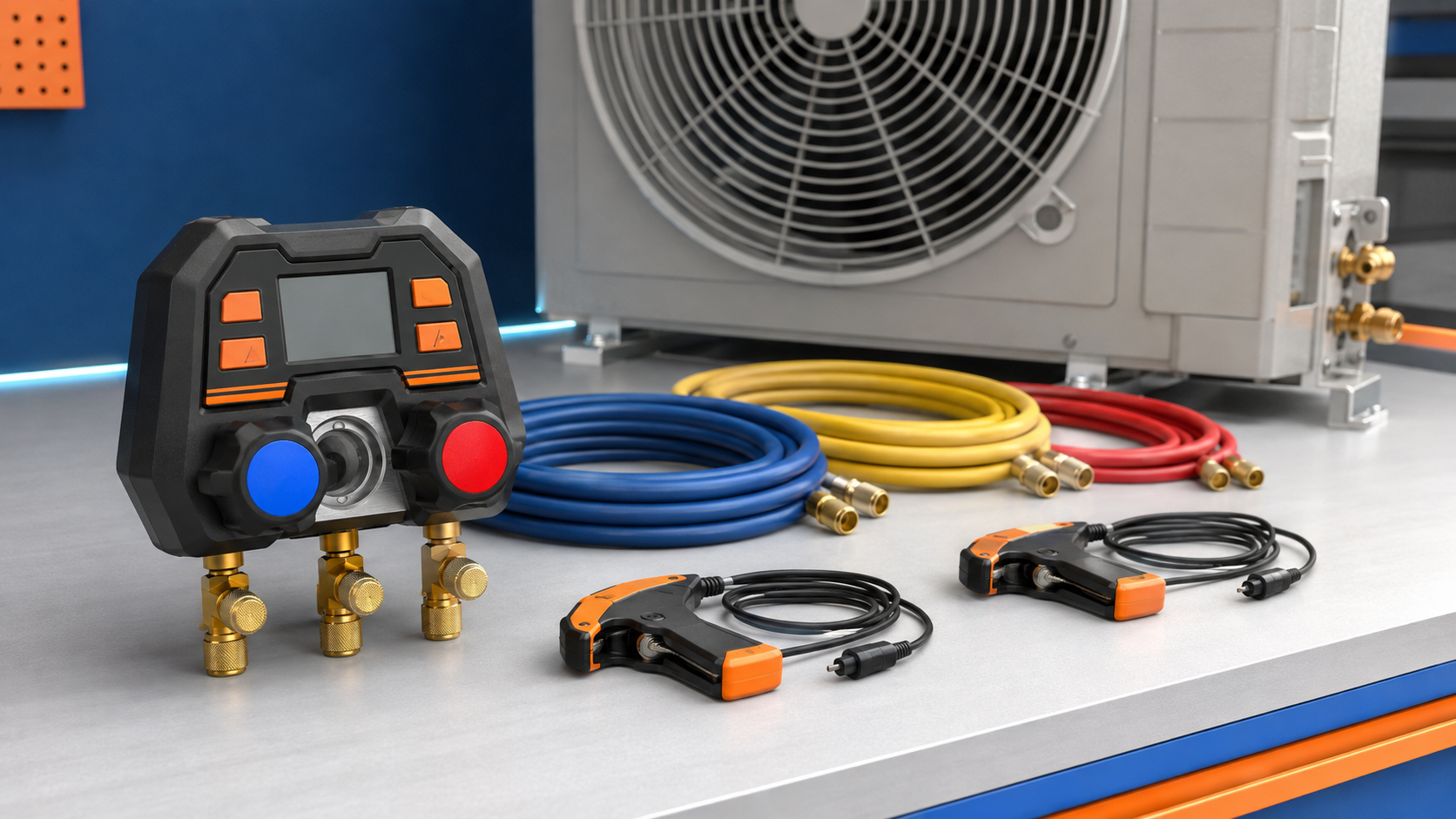

Для расчёта перегрева и переохлаждения нужна связка манометрических и температурных измерений. Цифровые станции упрощают PT-преобразование, а отдельные термометры помогают контролировать температуру доступных поверхностей.
DSZH WK-6889L
Электронная станция для контроля параметров климатических и холодильных систем.
- параметры 88 хладагентов
- 3 шланга длиной 1,5 м
- 2 температурных зонда
Elitech MS-100
Двухвентильный цифровой коллектор с режимами давления, температуры и регистрации данных.
- более 140 хладагентов
- диапазон от −14 до 800 psi
- Bluetooth и приложение
Value VIT-300S
Инфракрасный термометр для быстрого контроля температуры поверхности без касания.
- диапазон −32…+400 °C
- разрешение 0,1 °C
- время отклика 0,5 с
WH 380
Бесконтактный пирометр для измерения температуры поверхности в широком диапазоне.
- диапазон −50…+380 °C
- разрешение 0,1 °C
- время отклика менее 1 с
Полный выбор средств контроля представлен в разделе измерительных приборов, а оборудование для подключения к сервисным портам — среди манометрических станций и коллекторов.
Сравнение приборов для диагностики контура
| Модель и SKU | Тип прибора | Основной диапазон или функция | Что важно |
|---|---|---|---|
| DSZH WK-6889L 07395 | Электронная манометрическая станция | Давление и температура для 88 хладагентов | Два температурных зонда в комплекте |
| Elitech MS-100 23639 | Цифровой двухвентильный коллектор | Давление от −14 до 800 psi | Bluetooth, более 140 хладагентов |
| Value VIT-300S 06795 | Инфракрасный термометр | −32…+400 °C | Отклик 0,5 с |
| WH 380 06142 | Инфракрасный термометр | −50…+380 °C | Оптическое разрешение 10:1 |
Частые вопросы о перегреве и переохлаждении
Можно ли определить перегрев только по манометру?
Нет. Давление даёт температуру насыщения, но для расчёта нужна фактическая температура трубы всасывания.
Почему перегрев считают по dew?
Точка dew соответствует завершению испарения смеси и состоянию насыщенного пара, от которого отсчитывают дальнейший нагрев.
Почему переохлаждение считают по bubble?
Точка bubble соответствует границе насыщенной жидкости, от которой отсчитывают её охлаждение ниже температуры конденсации.
Можно ли измерять температуру трубы пирометром?
Для быстрого контроля поверхности — да, но блестящая медь и размер измерительного пятна ухудшают точность. Для расчёта предпочтителен контактный датчик.
Какое значение перегрева считается нормальным?
Целевое значение зависит от конструкции системы, расширительного устройства, нагрузки и места измерения. Его берут из документации производителя.
Достаточно ли перегрева и переохлаждения для диагноза?
Нет. Их сопоставляют с давлениями, температурой воздуха, расходом воздуха, током компрессора и состоянием теплообменников.
Главное об измерении перегрева и переохлаждения
Перегрев рассчитывают по линии всасывания относительно температуры насыщенного пара. Переохлаждение — по жидкостной линии относительно температуры насыщенной жидкости.
Для смесевого хладагента используют dew при расчёте перегрева и bubble при расчёте переохлаждения. Результаты оценивают вместе и сравнивают с данными производителя, а не с универсальной цифрой.
