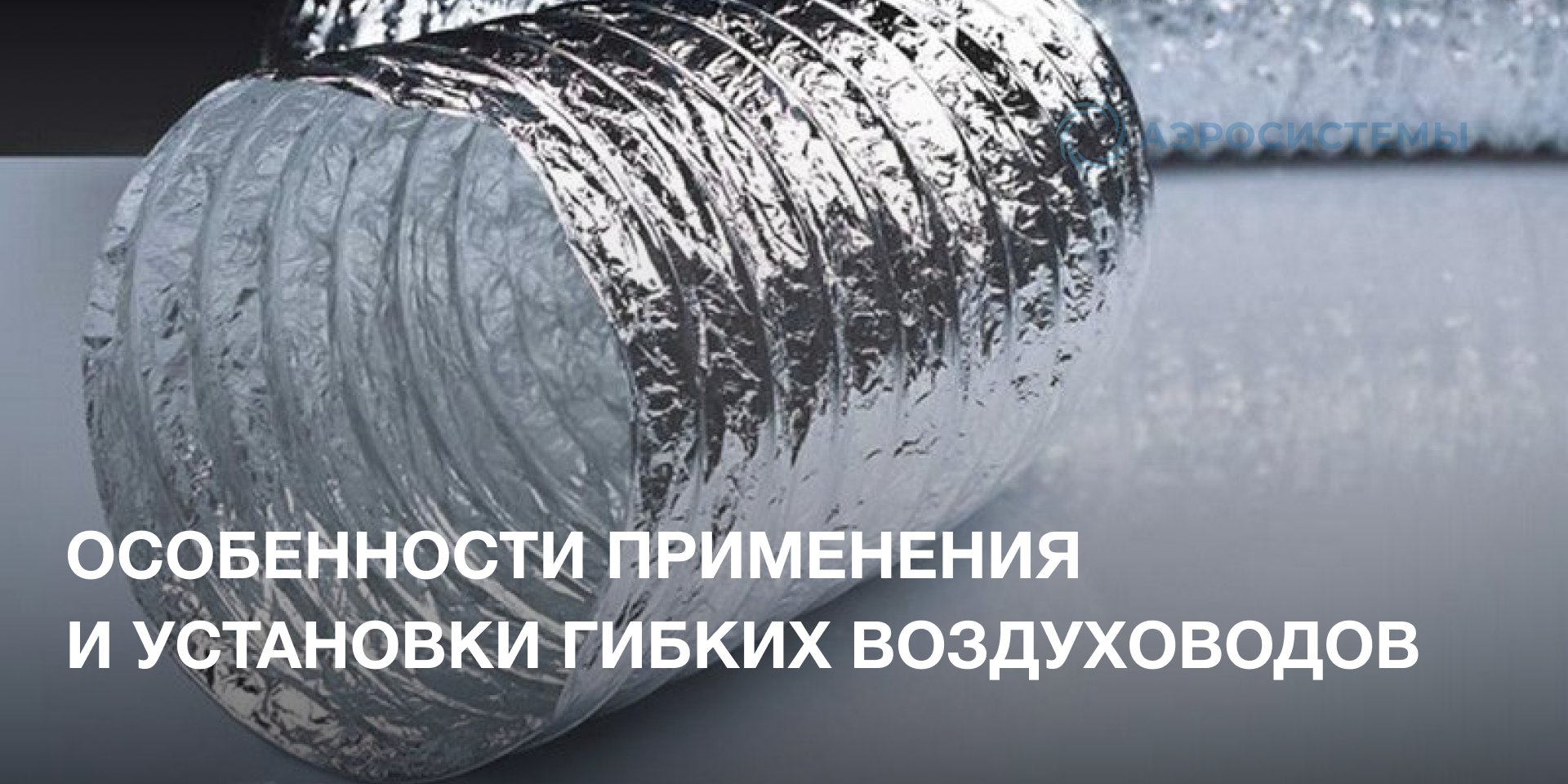

Особенности применения и установки гибких воздуховодов

Содержание

Преимущества и недостатки

Разновидности гибких воздуховодов

Правила монтажа

Ограничения на использование

Сегодня гибкие воздуховоды в роли вентиляционных каналов можно встретить на транспорте, в промышленном производстве, в деловых и торговых центрах, жилом строительстве. Все более популярным становится применение гибких воздуховодов в кондиционировании помещений.

Преимущества и недостатки

При устройстве системы вентиляции гибким воздуховодом для кондиционера приходится учитывать все его плюсы и минусы.

К недостаткам можно отнести следующие:

• Рабочий температурный диапазон недостаточно широкий, в среднем он составляет от -30 до +60 °С. При этих условиях материал не теряет свои эксплуатационные качества и прочность. В противном случае надежность и долговечность вентиляции снижаются;
• Гибкие воздуховоды проигрывают жестким металлическим коробам по аэродинамическому сопротивлению за счет спиральной формы стенок и сравнительно небольшому внутреннему диаметру (от 100 до 500 мм);
• Отсутствие жесткости вызывает необходимость применять больше крепежа в сравнении с монтажом металлических воздуховодов;
• Сложная очистка внутренней гофрированной поверхности и более быстрое ее загрязнение в отличии от гладкой внутренней поверхности металлического короба;

Несмотря на недостатки, спрос на гибкие воздуховоды остается высоким благодаря большому числу преимуществ:

• Традиционные вентиляционные каналы из металла значительно дороже гибких вентиляционных систем;
• Низкие затраты на монтаж, связанные с его простотой и легкостью, а также отсутствием дорогостоящего и тяжелого крепежа. Гибкость дает возможность прокладки геометрически сложных трасс без дополнительных металлоконструкций, углов, переходников и затрат труда, чего не избежать при монтаже металлических систем;
• Конструкция стенок из гофры с изоляцией позволяет эффективно гасить вибрацию и шум;
• При соблюдении правил эксплуатации и обслуживания срок службы гибкой вентсистемы практически не ограничен;
• Температурные расширения не действуют на гибкую систему и не требуют их компенсации. Это преимущество позволяет экономить материал и снижать затраты труда на устройстве компенсаторов.

Разновидности гибких воздуховодов

Эксплуатационные требования влекут за собой изготовление воздуховодов различных конструкций. Это могут быть простые каналы из металлизированной пленки, предназначенные для вентилирования, или звукопоглощающие системы со сложной послойной стенкой, включающей слой звукопоглощающего материала. Если требуется теплоизоляция вентсистемы, то конструкция канала становится еще более сложной, с утеплителем и дополнительными слоями.

Гибкие гофрированные

Воздуховоды неизолированного типа, выполняются из многослойной металлизированной пленки с каркасом из стальной проволоки. Сохраняют свои эксплуатационные качества в диапазоне температур от -30 до 120 °С. Скорость прохождения воздушного потока ограничена до 30 м/сек. При монтаже легко изменяет свою длину и поворачивается под любым углом.

Гибкие звукопоглощающие

В основе конструкции воздуховода наряду со стальным каркасом уложен слой звукопоглощающего материала с покрытием полиэфирной пленкой. Внутренняя гофра микроперфорирована. Наружное покрытие обычно выполняется из многослойной алюминиевой фольги.

Гибкие теплоизолированные

Теплоизолированные гибкие трубы для воздушных каналов значительно отличаются конструктивной основой от своих аналогов. Здесь применяется более качественная металлизированная пленка, превосходящая по прочности пленку других видов гибких воздуховодов. Стальной каркас между слоями металлизированной пленки выполнен из низколегированной стали, теплоизоляционный слой снаружи покрыт многослойной алюминиевой фольгой.

Теплоизолированный воздуховод изготавливается на основе гибкого гофрированного, наружный слой которого покрывается мягкой теплоизоляцией. Изоляционный слой закрывается чехлом из алюминиевой фольги. Применение такого типа воздуховодов хорошо зарекомендовало себя в сетях кондиционирования и вентиляции как в жилых, так и общественных помещениях. Гибкий теплоизолированный канал легко соединяется с каналами других систем, ранее существующих или параллельно монтируемых. Их сечения при этом могут быть самыми различными.

Широкий температурный диапазон от -30 до 120 °С делает монтаж гибких воздуховодов универсальным, позволяя пропускать охлажденный, подогретый и горячий воздух. Они экологически безопасны, легко монтируются. Небольшой вес, отсутствие переходов, углов, фланцев намного упрощает монтаж и снижает его стоимость. На наружной поверхности не возникает конденсата в любых условиях эксплуатации, а потери тепла сводятся к минимуму.

Правила монтажа

Как любые конструкции монтаж гибких воздуховодов производится по определенным правилам и нормам. В полном объеме правила изложены в СП 60.13330, касающиеся устройства вентиляции и кондиционирования. Монтаж вентсистемы как внутренней санитарно-технической подчиняется также правилам СП 73.13330.2012. Целью всех нормативных требований является достижение таких качеств как:

• Тепло- и шумоизоляция;
• Герметичность и плотность;
• Компактность, максимально малый объем в помещении;
• Прочность и устойчивость ко всем возникающим нагрузкам.

Требования по монтажу:

• Перед установкой внутренний рукав должен быть растянут полностью, излишки обрезаются без создания запаса;
• Кронштейны подвески не должны деформировать наружный чехол воздуховода;
• В местах прохождения через стены должны быть установлены переходники или жесткие гильзы;
• Резку производить на полностью растянутом воздуховоде по витку гофры ножом, при этом обрезая проволоку каркаса бокорезами или кусачками;
• Соединения при монтаже гибких воздуховодов рекомендуется производить самоклеящейся алюминиевой лентой или муфтой соответствующего диаметра зафиксированной нейлоновой стяжкой;
• Радиус изгиба должен превышать размер сечения воздуховода;
• Расстояние между точками крепления горизонтальных участков не более 3 метров;
• Максимально допустимая длина воздуховода вертикальной подвески между жесткими хомутами не должна превышать 1.8 м.

Ограничения на использование

При проектировании и монтаже гибких воздуховодов следует учитывать ограничения на их применение. Они заключаются в следующем:

• Вертикальный монтаж высотой более 2-х этажей;
• Применение с температурой входящего воздуха более 120 °С;
• Система не защищена от солнечных лучей и атмосферных осадков;
• Несоблюдение допустимых расстояний от источников избыточного тепла;
• Прохождение через стены, степень огнестойкости которых превышает 1 час.
