Вальцовочное соединение герметизируется не резьбой, а плотным контактом раструба трубы с конической поверхностью штуцера.
Поэтому гайку затягивают динамометрическим ключом: недостаточное усилие оставляет путь для утечки, а чрезмерное деформирует раструб и может повредить гайку.
Почему момент затяжки вальцовочной гайки так важен
Гайка прижимает развальцованный торец трубы к конусу штуцера и создаёт герметичный металлический контакт. Резьба передаёт усилие, но сама по себе не является уплотнением.
При слабой затяжке контактного давления недостаточно. При чрезмерной затяжке медь истончается, раструб вытягивается, гайка получает лишнюю нагрузку, а соединение может потерять герметичность сразу или после температурных циклов.

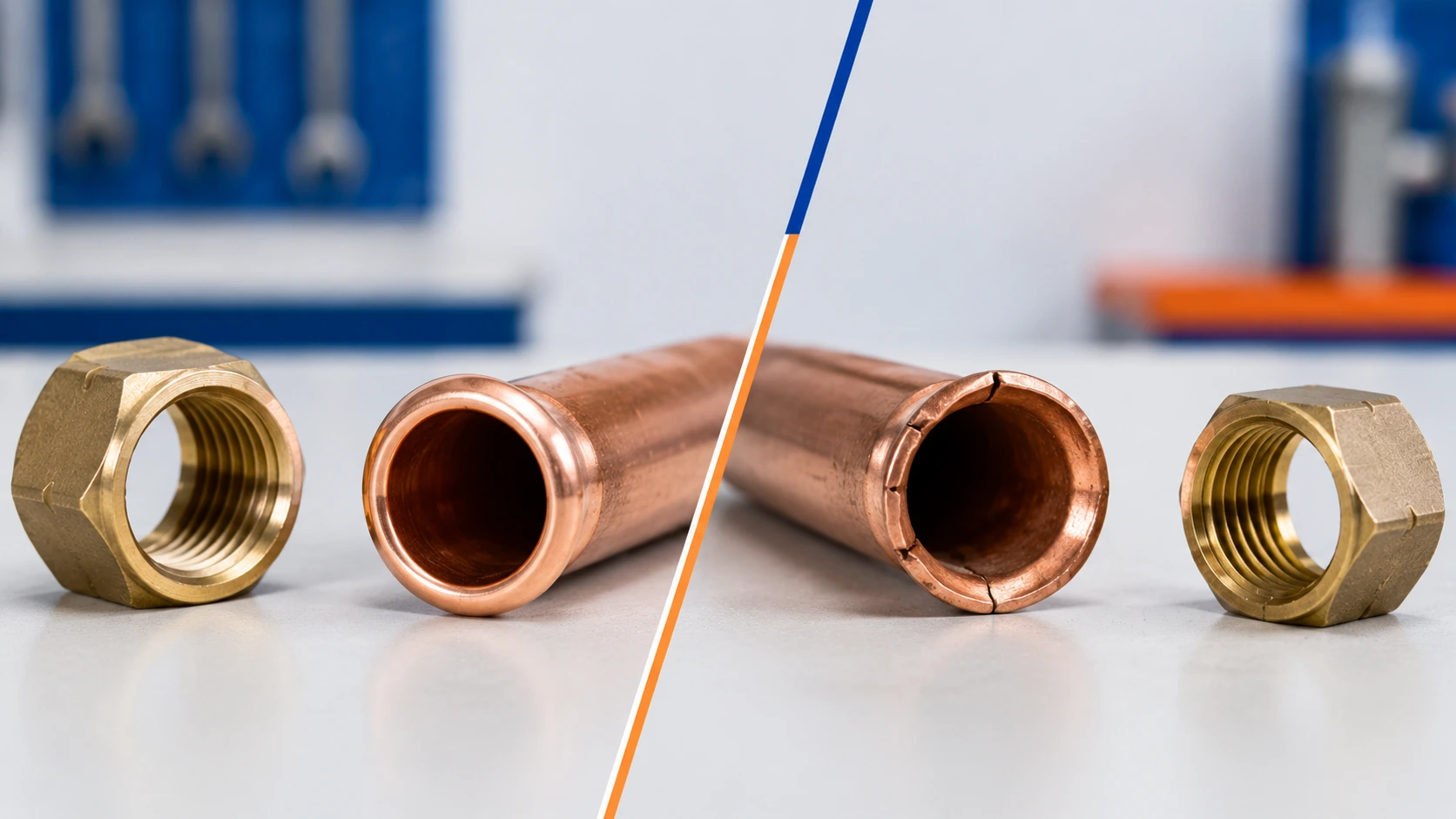

Трещина, перекос, заусенец или неправильная геометрия раструба останутся дефектом даже при точной настройке ключа.
Таблица моментов затяжки для труб 1/4, 3/8, 1/2, 5/8 и 3/4 дюйма
Ниже приведены распространённые диапазоны для вальцовочных соединений холодильных труб. Они подходят как справочная точка, но окончательное значение берут из инструкции конкретного кондиционера: производитель может задать другой момент для своей гайки и штуцера.
| Размер трубы | Наружный диаметр | Момент затяжки | Практический ориентир |
|---|---|---|---|
| 1/4″ | 6,35 мм | 14,2–17,2 Н·м | Жидкостная линия малой производительности |
| 3/8″ | 9,52 мм | 32,7–39,9 Н·м | Жидкостная или газовая линия в зависимости от модели |
| 1/2″ | 12,70 мм | 49,5–60,3 Н·м | Газовая линия компактных и средних систем |
| 5/8″ | 15,88 мм | 61,8–75,4 Н·м | Газовая линия более производительных систем |
| 3/4″ | 19,05 мм | 97,2–118,8 Н·м | Крупная газовая линия |
Если в документации кондиционера указан другой диапазон, используют значение производителя оборудования.
Как определить размер трубы перед настройкой ключа
Размер 1/4, 3/8, 1/2, 5/8 или 3/4 дюйма относится к наружному диаметру медной трубы, а не к размеру зева гаечного ключа. Шестигранник гайки заметно крупнее самой трубы.
Диаметр часто указан на бухте, упаковке или в спецификации трассы.
Штангенциркуль ставят на наружную поверхность без учёта теплоизоляции.
Жидкостный и газовый порты одного кондиционера обычно имеют разные диаметры.
Таблица производителя связывает конкретный порт, размер трубы и момент затяжки.
Что проверить перед сборкой вальцовочного соединения
Торец должен быть отрезан перпендикулярно, очищен от внутреннего заусенца и развальцован без трещин. На контактной поверхности не оставляют металлическую стружку, пыль и глубокие риски.
Как правильно затягивать вальцовочную гайку кондиционера
Соединение затягивают двумя инструментами: обычным ключом удерживают корпус штуцера, динамометрическим — вращают гайку. Так нагрузка не передаётся на трубку, вентиль и корпус теплообменника.
- Прижать раструб к конусуТруба должна подходить к порту по одной оси.
- Навернуть гайку рукойВыполнить несколько свободных оборотов без инструмента.
- Удерживать штуцерПоставить опорный ключ на предусмотренную грань.
- Тянуть плавноНе делать рывков и остановиться при срабатывании ключа.
- Осмотреть положение трубыНе должно быть перекоса, залома или натяжения.
- Испытать на герметичностьПрименить процедуру и давление из документации производителя.
Что мешает получить заданный момент затяжки
Значение на шкале ключа не гарантирует правильное прижатие, если соединение собирается с перекосом или инструмент используется неправильно. Сопротивление повреждённой резьбы может имитировать достижение момента раньше, чем раструб прижмётся к конусу.
| Причина | Что происходит | Как избежать |
|---|---|---|
| Перекошенная резьба | Сопротивление растёт до посадки раструба | Начинать навинчивание только рукой |
| Рывок ключом | Срабатывание не отражает плавную нагрузку | Прикладывать усилие равномерно |
| Удлинитель по оси ключа | Меняется эффективное плечо инструмента | Следовать инструкции ключа и переходника |
| Неоткалиброванный ключ | Фактический момент отличается от настройки | Соблюдать интервал проверки производителя |
| Грязь или заусенец | Сопротивление появляется на дефектной поверхности | Очистить и осмотреть детали до сборки |
Признаки недотяжки и перетяжки вальцовочной гайки
Соединение не держит заданное давление или пузырится при проверке разрешённым составом.
Проверяют размер, состояние резьбы и правильность посадки раструба.
Кромка могла получить чрезмерное давление и потерять правильную геометрию.
Соединение разбирают и заменяют повреждённые детали, не пытаясь дотянуть их повторно.
Если соединение не герметично при заданном моменте, проверяют раструб, конус, резьбу и соответствие размеров.

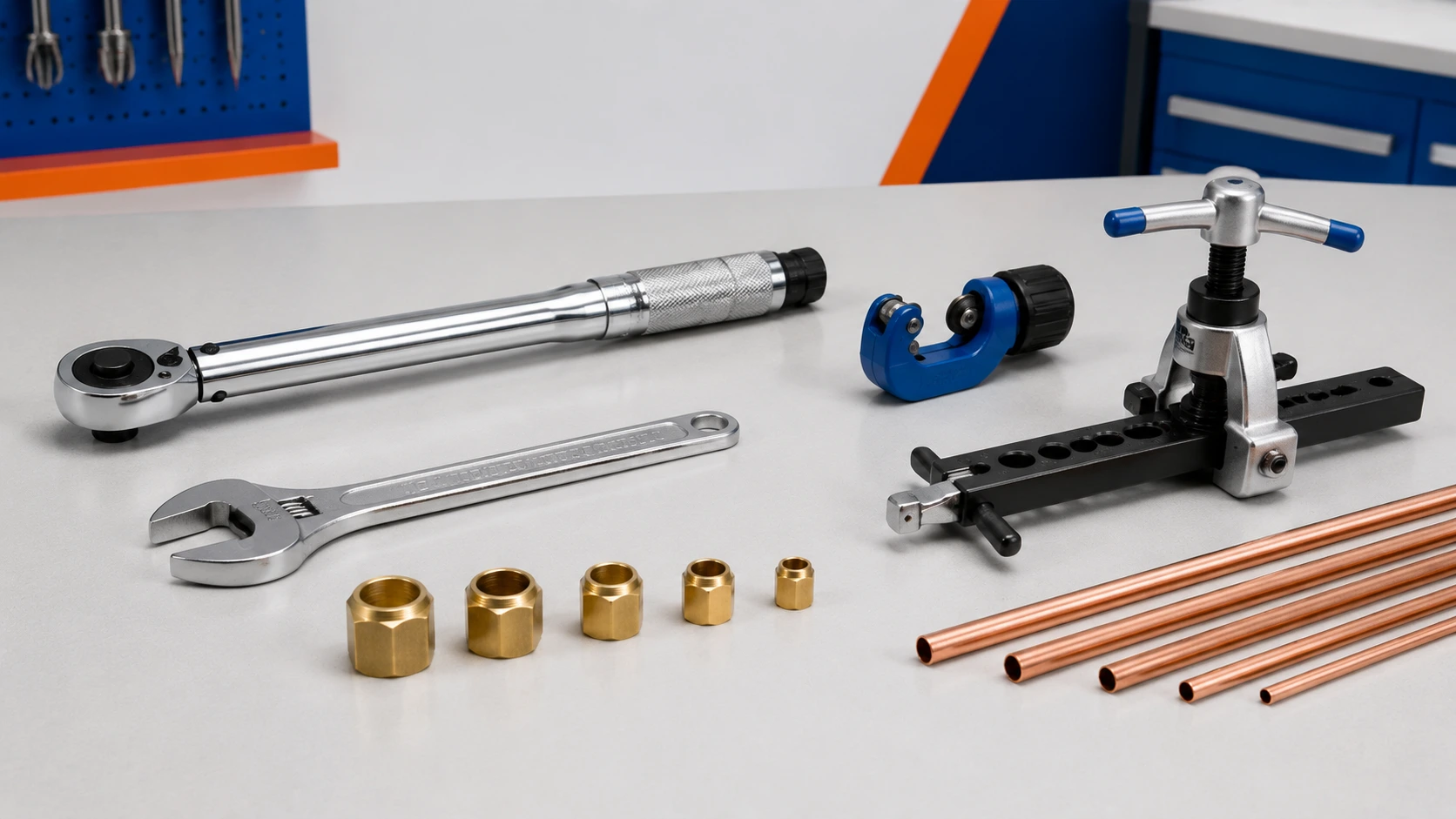

Инструменты для подготовки и сборки холодильной трассы
Точный момент — заключительная часть подготовки соединения. До затяжки трубу нужно ровно отрезать, обработать кромку и сформировать раструб, а для сервисных работ могут понадобиться отдельные монтажные ключи.
DSZH WK-01-13
Монтажный ключ с фиксированной головкой для работ с внешним блоком кондиционера.
- головка 13 мм
- тип товара: ключ
- для монтажа внешнего блока
DSZH WK-806AM-L
Универсальная эксцентриковая вальцовка с дюймовой и метрической плашками.
- дюймовые размеры 1/4–3/4″
- метрические размеры 6–19 мм
- кейс и риммер-карандаш
Value VRT-201
Вентильный ключ с трещоткой и резиновой рукояткой для сервисных операций.
- размеры 3/16, 1/4, 5/16 и 3/8″
- резиновая рукоятка
- масса 0,205 кг
DSZH CT-274
Труборез для аккуратной резки медных и алюминиевых труб перед обработкой торца.
- диапазон 3–28 мм
- медь и алюминий
- ролик из инструментальной стали
Монтажный и вентильный ключи выполняют свои задачи, но не ограничивают момент вальцовочной гайки.
Сравнение инструментов для работы с холодильной трассой
| Модель и SKU | Тип | Основная задача | Рабочий размер |
|---|---|---|---|
| DSZH WK-01-13 02448 | Монтажный ключ | Работы с внешним блоком | Головка 13 мм |
| DSZH WK-806AM-L 07365 | Эксцентриковая вальцовка | Формирование раструба трубы | 1/4–3/4″ и 6–19 мм |
| Value VRT-201 06218 | Вентильный ключ с трещоткой | Сервисные операции с вентилями | 3/16, 1/4, 5/16 и 3/8″ |
| DSZH CT-274 04608 | Труборез | Ровная резка трубы | 3–28 мм |
Инструменты для сервисных операций собраны в разделе специального инструмента для кондиционеров. Для подготовки медной трубы используйте каталог вальцовок, труборезов и трубогибов.
Частые ошибки при затяжке вальцовочных гаек
Частые вопросы о моменте затяжки вальцовочных гаек
Можно ли затянуть гайку обычным рожковым ключом?
Обычный ключ нужен для удержания штуцера, но контролировать заданное усилие следует динамометрическим ключом подходящего диапазона.
Какой момент нужен для трубы 1/4 дюйма?
Распространённый диапазон — 14,2–17,2 Н·м. Перед сборкой сверьте значение с руководством именно вашей модели кондиционера.
Какой момент нужен для трубы 3/8 дюйма?
Ориентир составляет 32,7–39,9 Н·м, если производитель оборудования не указал другое значение.
Нужно ли смазывать вальцовку перед затяжкой?
Правило зависит от производителя. Используйте только рекомендованное масло и наносите его только на указанную поверхность; резьбу не смазывают без прямого указания.
Можно ли повторно использовать уже затянутый раструб?
После разборки его осматривают. При деформации, трещинах или следах продавливания участок трубы отрезают и формируют новый раструб.
Почему соединение течёт при правильном моменте?
Причиной могут быть перекос, повреждённый конус, стружка, трещина, неподходящий размер гайки или неправильная геометрия раструба.
Главное о затяжке вальцовочных соединений
Момент выбирают по наружному диаметру трубы и обязательно сверяют с инструкцией кондиционера. Гайку затягивают плавно динамометрическим ключом, одновременно удерживая штуцер вторым ключом.
- 1/4–3/4″ требуют заметно разных диапазонов момента.
- Геометрия раструба так же важна, как настройка ключа.
- Завершающий этап — проверка герметичности по процедуре производителя.
