Диаметры медных труб для кондиционера берут из монтажной документации конкретной модели.
Дюймовый размер переводят в миллиметры, отдельно сверяют толщину стенки, длину маршрута и форму поставки. Такой порядок помогает собрать трассу без случайной замены размеров.
С чего начать выбор медной трубы для кондиционера
Сначала найдите в инструкции размеры жидкостной и газовой линий. Для каждой трубы производитель указывает наружный диаметр, а в отдельных случаях — допустимую толщину стенки, максимальную длину трассы и специальные требования к вертикальным участкам.
Площадь помещения и номинальная мощность помогают подобрать кондиционер, но не заменяют таблицу его присоединительных размеров. У моделей одной производительности диаметры могут отличаться.
Записывают точно в том виде, как он указан в документации.
Проверяют отдельно: она часто имеет больший наружный диаметр.
Сверяют допустимый материал, толщину стенки и стандарт.
Учитывают повороты, подъёмы, спуски и монтажный запас.
Обозначение вроде 7, 9 или 12 BTU-класса не гарантирует одну и ту же пару диаметров у всех серий и производителей.
Диаметры медных труб в дюймах и миллиметрах

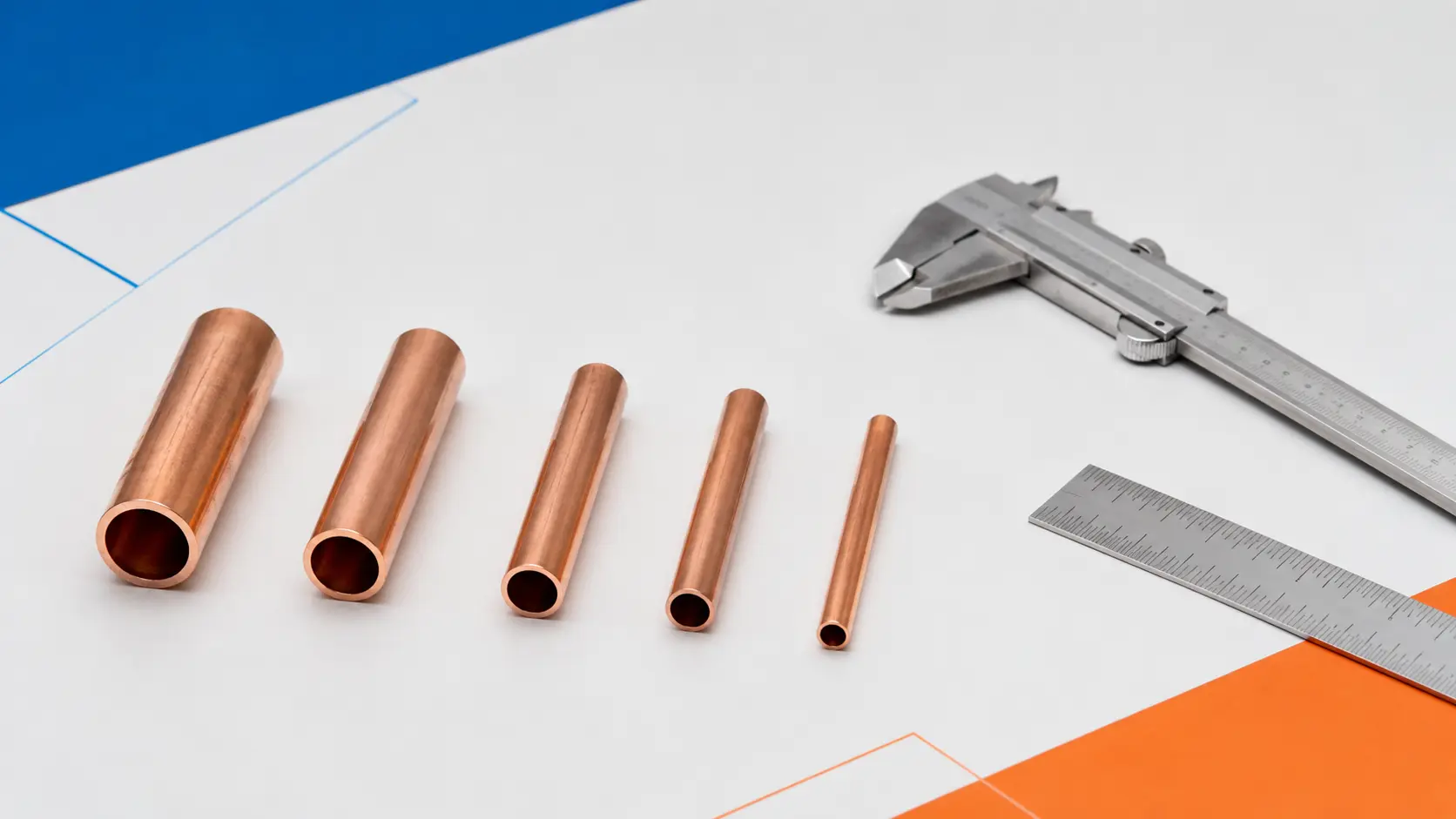

Дюймовое обозначение относится к наружному диаметру трубы. Например, размер 1/4″ соответствует 6,35 мм, а 3/8″ — 9,52 мм. При покупке важно сверять оба обозначения и толщину стенки.
| Размер в дюймах | Наружный диаметр | Как читать обозначение |
|---|---|---|
| 1/4″ | 6,35 мм | Труба с наружным диаметром 6,35 мм |
| 3/8″ | 9,52 мм | Труба с наружным диаметром 9,52 мм |
| 1/2″ | 12,70 мм | Труба с наружным диаметром 12,7 мм |
| 5/8″ | 15,88 мм | Труба с наружным диаметром 15,88 мм |
| 3/4″ | 19,05 мм | Труба с наружным диаметром 19,05 мм |
Запись 9,52 × 0,81 мм означает наружный диаметр 9,52 мм и толщину стенки 0,81 мм. Это две разные характеристики, и совпадения наружного диаметра недостаточно для полной взаимозаменяемости труб.
Почему в трассе кондиционера две трубы разного размера
В обычной сплит-системе между блоками проходят две медные линии. По одной перемещается жидкий хладагент, по другой возвращается газообразный. Из-за разного состояния и расхода хладагента их проходное сечение обычно различается.
Как правило, меньшего диаметра. Точный размер берут из таблицы присоединений кондиционера.
Как правило, большего диаметра. Самостоятельно увеличивать или уменьшать её размер нельзя.
Распространённая пара 1/4″ + 3/8″ встречается у многих бытовых моделей, но не является универсальной. Для другой серии может потребоваться 1/4″ + 1/2″ или иной комплект.
Как учитывать толщину стенки медной трубы
Одинаковый наружный диаметр не означает одинаковую трубу. Толщина стенки влияет на внутреннее сечение, механическую прочность и допустимые условия эксплуатации.
| Что сравнить | Почему важно | Где проверить |
|---|---|---|
| Толщина стенки | Определяет внутренний диаметр и запас прочности | Маркировка и карточка трубы |
| Стандарт изготовления | Задаёт требования к материалу и размерам | Документы производителя трубы |
| Допуск для хладагента | Рабочие давления у систем различаются | Инструкция кондиционера и проект |
| Способ соединения | Инструмент должен соответствовать размеру и стенке | Монтажная документация оборудования |
В подборке ниже есть модели 9,52 × 0,81 мм и 9,52 × 0,65 мм. Наружный диаметр совпадает, но выбирать между ними нужно по требованиям конкретной системы.
Мягкая и твёрдая медная труба: в чём разница
Для трасс сплит-систем часто используют мягкую отожжённую трубу в бухтах. Она удобна на маршрутах с поворотами и позволяет формировать плавные изгибы подходящим инструментом.
| Вариант | Форма поставки | Особенности монтажа | Когда удобен |
|---|---|---|---|
| Мягкая отожжённая | Бухта | Допускает плавные изгибы без большого числа соединений | Сплит-системы и трассы сложной формы |
| Твёрдая неотожжённая | Прямые отрезки | Требует фитингов или профессиональной гибки на поворотах | Прямолинейные участки и проектные системы |
Форма поставки не отменяет проверку размера, толщины стенки и стандарта. Для открытых и наружных участков также заранее предусматривают теплоизоляцию и защиту от механических повреждений.
Как определить нужную длину медной трубы
Метраж считают по фактическому маршруту между соединениями блоков. В расчёт входят горизонтальные и вертикальные участки, обходы конструкций и технологический запас у оборудования.
Отметить положения блоков, проходы через стены и все повороты.
Сложить горизонтали, подъёмы, спуски и обходы по реальному пути.
Оставить длину, необходимую для аккуратного подведения и обслуживания.
Проверить максимум трассы, перепад высот и условия дозаправки.
Если жидкостная и газовая линии идут рядом, для каждой обычно нужен одинаковый маршрутный метраж, но трубы покупают в своих диаметрах. Бухта 50 м удобна для серийных монтажей и длинных маршрутов, если выбранный размер соответствует оборудованию.
Что проверить у медной трубы перед монтажом

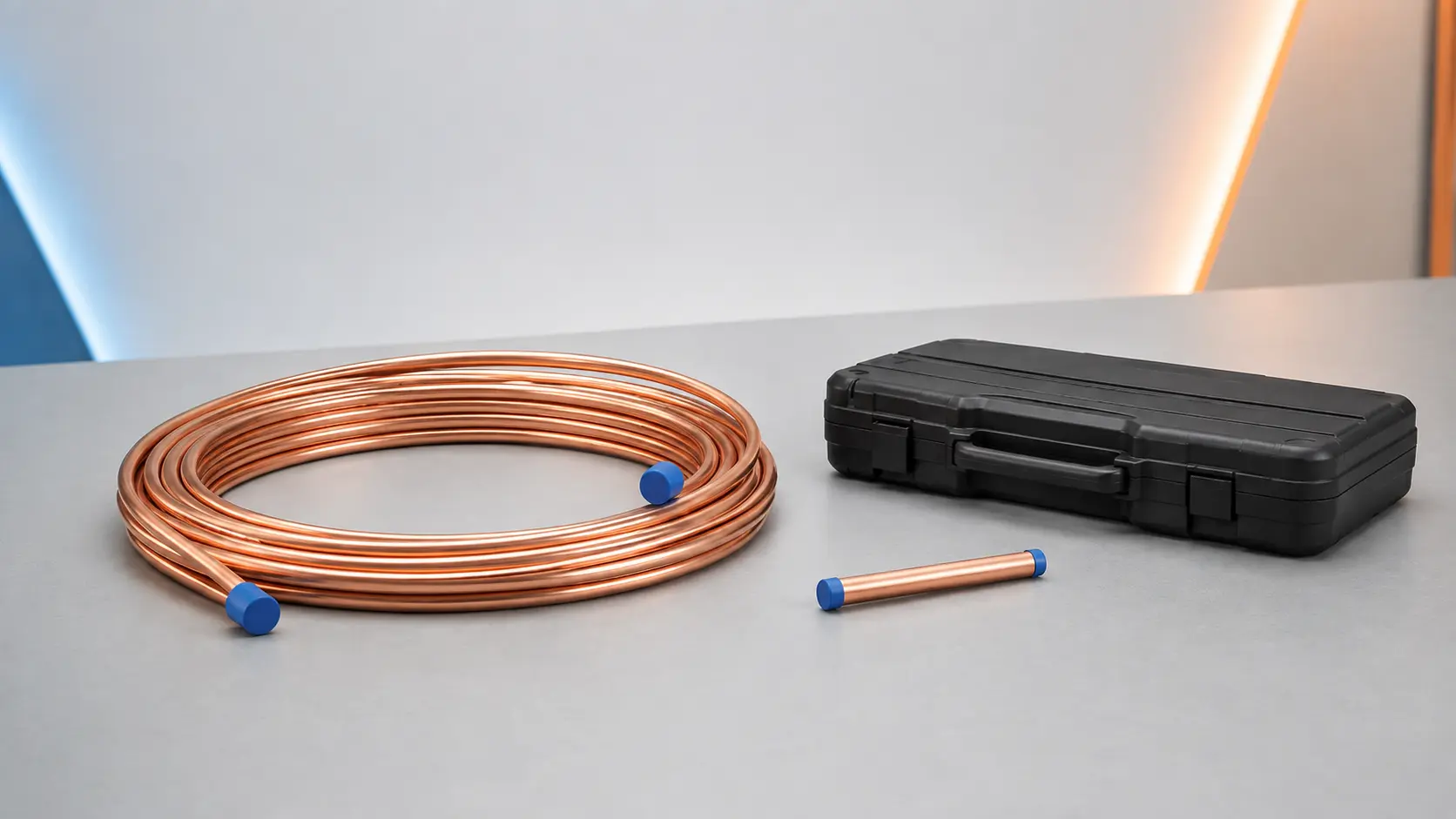

Труба должна оставаться чистой и сухой изнутри. До начала работ её концы держат закрытыми, а бухту защищают от ударов, заломов и загрязнения.
Наружный диаметр и стенка соответствуют спецификации.
Внутрь не попали пыль, влага и металлические частицы.
На бухте отсутствуют сплющенные и резко перегнутые участки.
Нет глубоких царапин, вмятин и следов коррозии.
Размер и стандарт можно однозначно сопоставить с заказом.
Её внутренний размер соответствует наружному диаметру трубы.
Медные трубы для кондиционеров из каталога Kvent.ru
В подборке представлены мягкие медные трубы в бухтах по 50 м. Перед заказом сопоставьте наружный диаметр, толщину стенки и стандарт с документацией кондиционера.
Медная труба 3/8″ ST
Мягкая медная труба в бухте для холодильных и климатических систем.
- наружный диаметр 9,52 мм
- толщина стенки 0,81 мм
- длина бухты 50 м
Медная труба 1/4″ ST
Мягкая медная труба для монтажа холодильной трассы кондиционера.
- наружный диаметр 6,35 мм
- толщина стенки 0,76 мм
- длина бухты 50 м
Медная труба 1/2″ ST
Мягкая медная труба увеличенного диаметра для климатических систем.
- наружный диаметр 12,7 мм
- толщина стенки 0,81 мм
- длина бухты 50 м
Медная труба 3/8″
Мягкая медная труба 3/8″ с уменьшенной толщиной стенки.
- наружный диаметр 9,52 мм
- толщина стенки 0,65 мм
- длина бухты 50 м
Сравнение медных труб по размеру и толщине стенки
| Модель и SKU | Наружный диаметр | Толщина стенки | Длина | Стандарт |
|---|---|---|---|---|
| Медная труба 3/8″ ST 09905 | 9,52 мм | 0,81 мм | 50 м | ASTM B280 |
| Медная труба 1/4″ ST 09906 | 6,35 мм | 0,76 мм | 50 м | ASTM B280 |
| Медная труба 1/2″ ST 02443 | 12,7 мм | 0,81 мм | 50 м | ASTM B280 |
| Медная труба 3/8″ 09909 | 9,52 мм | 0,65 мм | 50 м | EN 12735-1 |
Другие размеры и варианты поставки собраны в категории медных труб для кондиционеров. Используйте фильтры каталога после того, как выписали точные размеры из документации оборудования.
Частые ошибки при выборе медной трубы
Частые вопросы о медных трубах для кондиционера
Какие диаметры труб нужны для кондиционера?
Точную пару берут из монтажной инструкции конкретной модели. Часто встречается 1/4″ + 3/8″, но использовать её без проверки нельзя.
Что означает размер трубы 3/8 дюйма?
Это наружный диаметр 9,52 мм. Толщина стенки у разных труб 3/8″ может отличаться и указывается отдельно.
Можно ли поставить трубу большего диаметра?
Самостоятельно менять размер нельзя. Увеличение диаметра меняет скорость движения хладагента и условия возврата масла.
Чем отличаются трубы 9,52 × 0,81 и 9,52 × 0,65 мм?
Наружный диаметр у них одинаковый, а толщина стенки различается. Подходящий вариант определяют по требованиям оборудования.
Сколько трубы нужно на одну сплит-систему?
Измерьте фактический маршрут каждой линии и добавьте технологический запас. Затем проверьте максимальную длину трассы в инструкции.
Можно ли использовать сантехническую медную трубу?
Для холодильного контура выбирают трубу, которая соответствует требованиям кондиционера и стандарту для холодильных и климатических систем.
Зачем закрывать концы медной трубы?
Заглушки защищают внутреннюю поверхность от влаги, пыли и частиц, которые могут загрязнить холодильный контур.
Главное о выборе медной трубы для кондиционера
Начинайте со спецификации оборудования, а не с приблизительной мощности или имеющейся бухты. Точная маркировка трубы должна совпадать по наружному диаметру, толщине стенки и требованиям к материалу.
- Дюймовый размер переводят в наружный диаметр в миллиметрах.
- Жидкостную и газовую линии проверяют отдельно.
- Метраж считают по реальному маршруту с монтажным запасом.
- До монтажа трубу хранят чистой, сухой и с закрытыми концами.
