Допустимая длина фреоновой трассы и перепад высот зависят от конкретной модели кондиционера.
В руководстве нужно найти сразу четыре значения: минимальную и максимальную длину, предельный перепад высот и длину, на которую рассчитана заводская заправка.
Что считают длиной трассы кондиционера

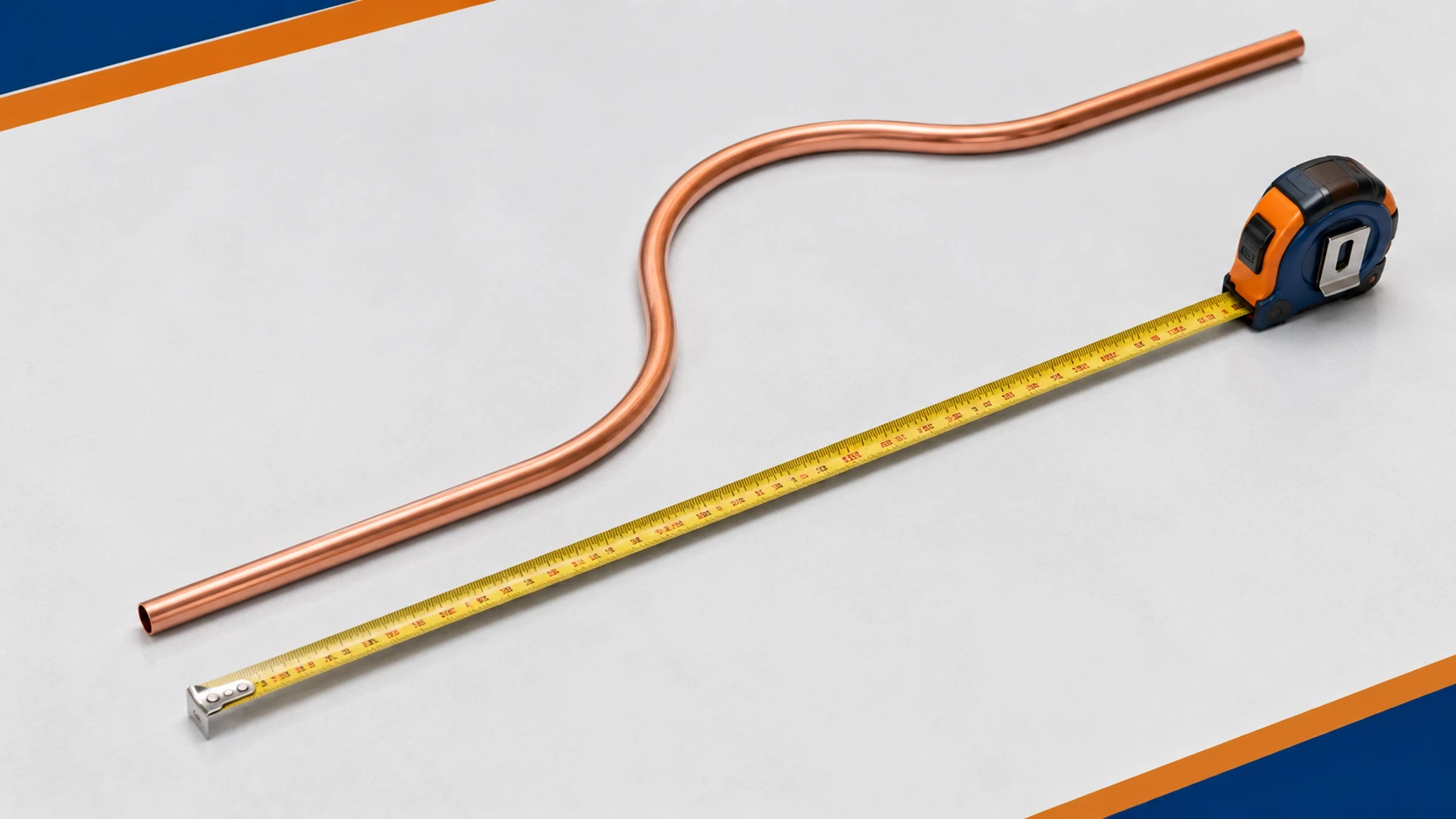

Длина трассы — это фактический путь труб от сервисных соединений наружного блока до соединений внутреннего блока. Измеряют маршрут с подъёмами, опусками и обходами, а не расстояние между блоками по прямой.
Для обычной сплит-системы указывают длину в одном направлении. Складывать длину жидкостной и газовой труб не нужно: обе проходят один и тот же маршрут.
| Участок | Входит в длину трассы | Как учитывать |
|---|---|---|
| Горизонтальный проход | Да | По фактическому маршруту труб |
| Вертикальный подъём или спуск | Да | Одновременно влияет на общий метраж и перепад высот |
| Обход колонны или угла | Да | По длине выполненного обхода |
| Монтажный запас у блока | Да | Если он остаётся частью трубопровода |
Почему нет единой нормы длины фреоновой трассы
Предельные значения связаны с конструкцией компрессора, диаметрами труб, объёмом хладагента и алгоритмами конкретной системы. Даже кондиционеры близкой мощности могут иметь разные ограничения.
В инструкциях бытовых сплит-систем встречается минимальная длина около 3 м, максимальная — от 10 до 30 м, а допустимый перепад высот — от 5 до 20 м. Это диапазон примеров, а не готовая норма для любой модели.
Если точная модель блока неизвестна или руководство недоступно, определять допустимую длину по мощности, бренду либо диаметру трубы нельзя.
Нижний предел между блоками, который нельзя сокращать произвольно.
Предельный фактический маршрут для выбранной комбинации блоков.
Разница отметок внутреннего и наружного блоков по вертикали.
Метраж, который покрывает заводское количество хладагента.
Минимальная длина трассы кондиционера
У многих бытовых моделей в руководстве указан минимум 3 м, но использовать это значение для всех кондиционеров нельзя. У отдельных систем нижний предел отличается или задаётся особыми условиями монтажа.
Слишком короткий трубопровод может усиливать передачу вибрации и шума между блоками. Кроме того, длина влияет на объём контура и режим движения хладагента и масла.
Если инструкция требует больший минимум, маршрут прокладывают с плавными поворотами и разрешёнными радиусами изгиба, не создавая масляных карманов и заломов.
Максимальная длина трассы кондиционера
При увеличении трассы растут гидравлические потери и объём трубопровода. Производитель ограничивает маршрут так, чтобы компрессор сохранял допустимые условия работы, а масло возвращалось в картер.
Для небольших бытовых сплит-систем в инструкциях часто встречаются пределы 10, 15, 20 или 30 м. У полупромышленных, мультисплит- и VRF-систем правила сложнее: отдельно ограничиваются ветви, суммарный метраж и расстояния до распределителей.
| Параметр | Что меняется с длиной | Что проверять |
|---|---|---|
| Потери давления | Увеличиваются | Предельный метраж и штатные диаметры труб |
| Количество хладагента | Может потребоваться дозаправка | Заправленную длину и норму г/м |
| Возврат масла | Становится чувствительнее к маршруту | Уклоны, подъёмы и специальные требования руководства |
| Производительность | Может снижаться | Поправки и ограничения производителя |
Допустимый перепад высот между блоками
Перепад высот — это вертикальная разница между точками установки внутреннего и наружного блоков. Он не равен длине вертикальных участков, если трасса несколько раз поднимается и опускается.
В бытовых руководствах встречаются значения 5, 10, 15 и 20 м, но допустимый предел снова определяется моделью. Также важно, какой блок расположен выше: для некоторых систем производитель задаёт отдельные требования к маслоподъёмным петлям или другим элементам трассы.
Заводская заправка и дозаправка по длине трассы
Наружный блок поставляется с определённым количеством хладагента. В инструкции указано, на какой метраж его достаточно: это может быть номинальная длина, «длина без дополнительной заправки» или отдельная строка в таблице.
Если фактическая трасса длиннее этого значения, но остаётся в допустимом диапазоне, добавляют хладагент по норме производителя. Сам максимальный метраж не означает, что заводской заправки хватит до его конца.
Избыточная и недостаточная заправка нарушают режим работы. Нужную массу отмеряют по весам с учётом указаний производителя.
Как спланировать маршрут трассы до монтажа
Сначала фиксируют места установки блоков, затем прокладывают на плане реальный маршрут и только после этого выбирают длину труб и изоляции. Такой порядок помогает учесть обходы, монтажные запасы и вертикальные участки.
- Найти таблицу ограниченийЗаписать минимум, максимум, перепад и заправленную длину.
- Проверить диаметрыЖидкостная и газовая линии должны соответствовать модели.
- Сложить все участкиУчесть горизонтали, вертикали и обходы.
- Определить перепадВычислить разницу высот между блоками.
- Выбрать трубы и изоляциюСверить диаметры, толщину стенки и внутренний размер изоляции.
- Рассчитать дозаправкуСделать это заранее, если превышен заводской метраж.

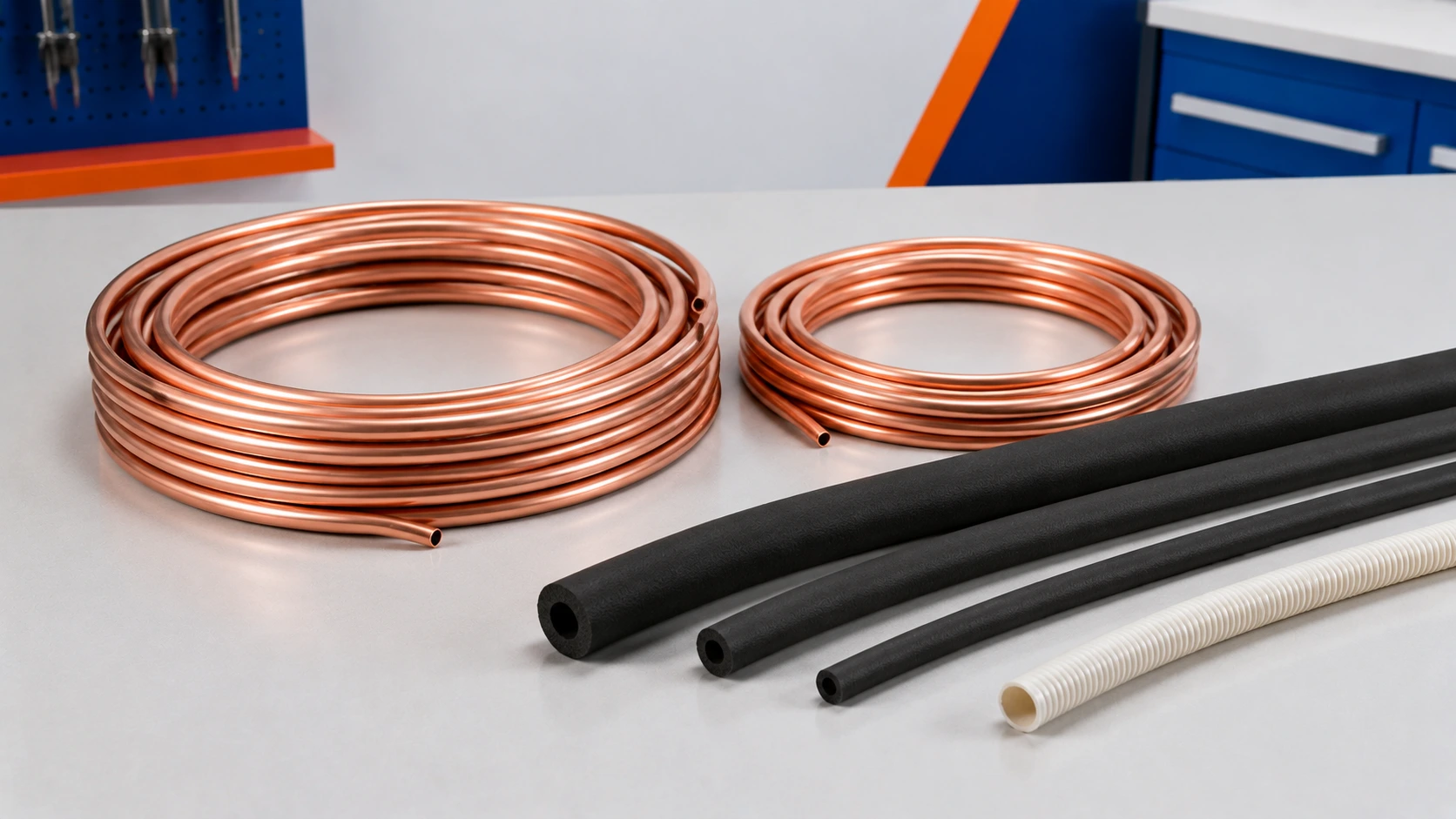

Материалы для трассы кондиционера
Диаметры труб и толщину стенки выбирают по документации оборудования. Теплоизоляция должна плотно соответствовать наружному диаметру трубы и оставаться непрерывной на всём участке.
Медная труба 3/8″ ST
Мягкая медная труба в бухте для холодильных и климатических систем.
- наружный диаметр 9,52 мм
- толщина стенки 0,81 мм
- длина бухты 50 м
Медная труба 1/4″ ST
Мягкая медная труба для монтажа холодильной трассы кондиционера.
- наружный диаметр 6,35 мм
- толщина стенки 0,76 мм
- длина бухты 50 м
Монтажный комплект 1/4″ и 3/8″
Комплект материалов для короткой трассы с подготовленными медными трубами.
- трубы 1/4″ и 3/8″ длиной 5 м
- изоляция, гайки и развальцованные концы
- дренаж 5 м и кабель 6 м
K-FLEX ST 9 × 10
Трубная теплоизоляция из вспененного синтетического каучука.
- внутренний диаметр 10 мм
- толщина стенки 9 мм
- длина отрезка 2 м
Длина 5 м и диаметры 1/4″ + 3/8″ подходят только тогда, когда они соответствуют руководству конкретного кондиционера.
Сравнение материалов для холодильной трассы
| Модель и SKU | Тип | Размер | Длина | Когда подходит |
|---|---|---|---|---|
| Медная труба 3/8″ ST 09905 | Медная труба | 9,52 × 0,81 мм | 50 м | Для линии 3/8″ по спецификации кондиционера |
| Медная труба 1/4″ ST 09906 | Медная труба | 6,35 × 0,76 мм | 50 м | Для линии 1/4″ по спецификации кондиционера |
| Монтажный комплект 1/4″ + 3/8″ 00872 | Готовый комплект | Трубы 1/4″ и 3/8″ | 5 м | Для совместимой короткой трассы |
| K-FLEX ST 9 × 10 07294 | Трубная изоляция | Внутренний Ø 10 мм | 2 м | Для медной трубы 3/8″ |
Для самостоятельного подбора доступны медные трубы для кондиционеров разных диаметров и теплоизоляция для холодильной трассы.
Частые ошибки при расчёте длины трассы
Частые вопросы о длине трассы кондиционера
Можно ли сделать трассу короче 3 метров?
Только если это разрешено инструкцией конкретной модели. Значение 3 м встречается часто, но не является обязательным правилом для всех кондиционеров.
Как измерить длину уже проложенной трассы?
Измерьте все участки маршрута от соединения одного блока до соединения другого, включая вертикали, обходы и оставшийся монтажный запас.
Максимальная трасса 20 м означает заправку на 20 м?
Не обязательно. Заводская заправка может быть рассчитана, например, на первые 5, 7,5 или 10 м; точное значение указано отдельно.
Нужно ли добавлять хладагент на каждый лишний метр?
Да, если фактическая длина превысила заправленный метраж и руководство задаёт норму дозаправки. Массу рассчитывают по указанному значению г/м.
Можно ли увеличить диаметр трубы на длинной трассе?
Самостоятельно менять диаметры нельзя. Используйте только размеры и допустимые варианты, прямо разрешённые производителем оборудования.
Что важнее: длина или перепад высот?
Оба ограничения обязательны одновременно. Трасса может укладываться в максимальный метраж, но превышать допустимую разницу высот между блоками.
Главное о длине трассы и перепаде высот
Сначала найдите ограничения конкретной модели, затем измерьте фактический маршрут и перепад высот. После этого проверьте, покрывает ли заводская заправка полученный метраж.
- Минимум, максимум и перепад высот — три разных ограничения.
- Заправленная длина может быть меньше максимально допустимой.
- Диаметры труб, дозаправку и особенности вертикального монтажа задаёт производитель.
