Кронштейн для кондиционера выбирают одновременно по габаритам наружного блока, его массе и основанию стены.
Даже прочная стальная пара не обеспечит надёжный монтаж, если опорная полка коротка, крепёж не соответствует материалу стены или не оставлены сервисные зазоры.
Что измерить перед выбором кронштейна для кондиционера
Начните не с мощности сплит-системы, а с чертежа наружного блока. В монтажной инструкции найдите массу агрегата, глубину корпуса, положение опорных лап и расстояния между штатными отверстиями.
Отдельно оцените место установки: материал и состояние стены, толщину отделки, доступ к несущему основанию и свободное пространство для обдува и обслуживания.
Нужна для сопоставления с допустимой нагрузкой пары.
Определяют требуемую длину опорной части.
Влияет на тип и расчёт крепёжной системы.
Берутся из инструкции конкретного кондиционера.
У наружных блоков одинаковой холодопроизводительности могут различаться масса, глубина корпуса и расположение монтажных лап.

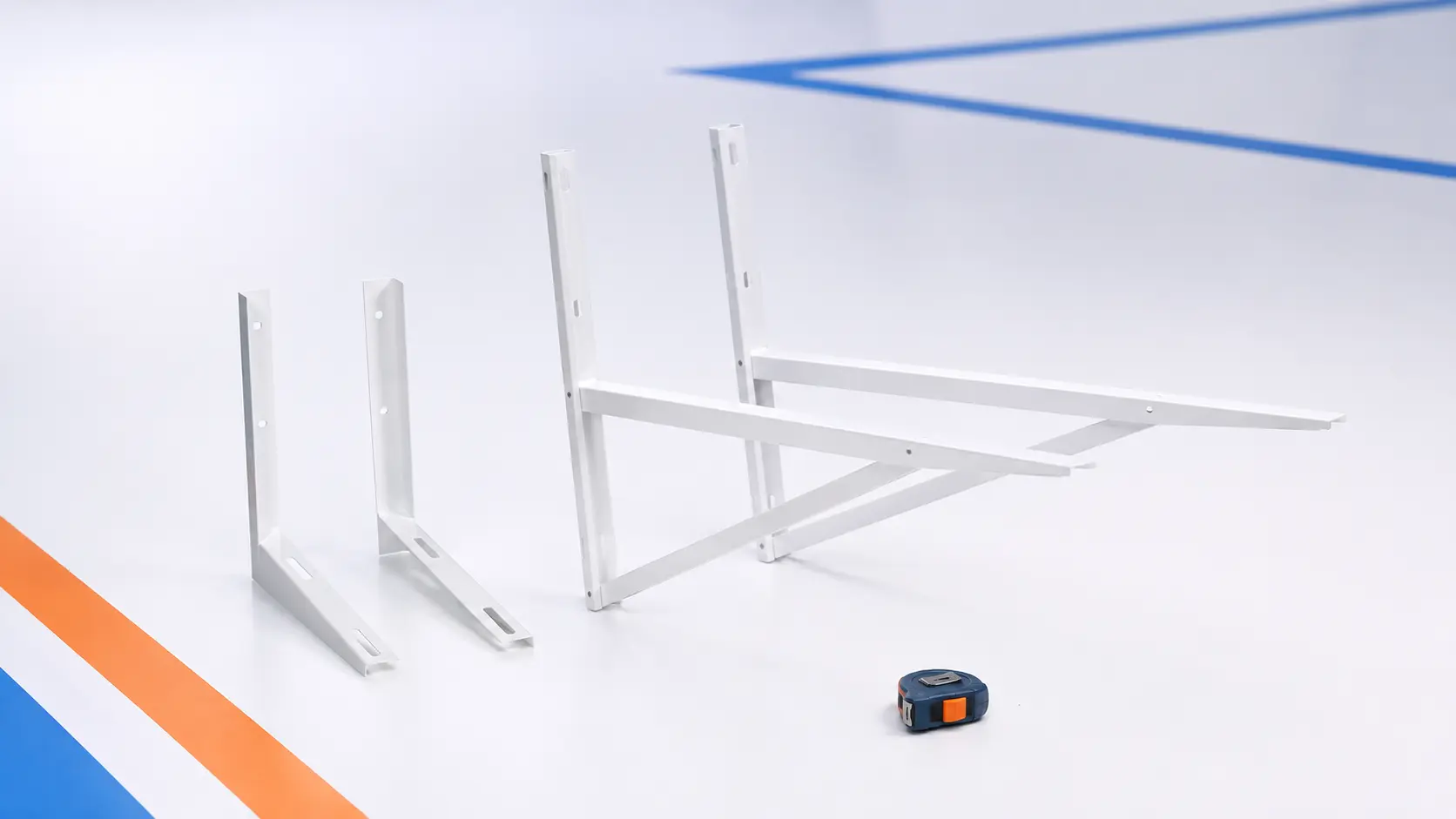

Как выбрать размер кронштейна для наружного блока
Опорная часть кронштейна должна полностью поддерживать монтажные лапы наружного блока. Корпус не должен висеть на краю, а штатные отверстия должны позволять закрепить агрегат без сверления новых точек в его основании.
Сопоставьте её размер с глубиной корпуса и положением задних и передних лап.
Кронштейны раздвигают по монтажным точкам блока, сохраняя симметрию и устойчивость.
Числа 415 × 450, 500 × 600 или 830 × 680 мм описывают габариты самого кронштейна. Их нельзя приравнивать к предельным размерам кондиционера без сверки чертежа.
Как учитывать допустимую нагрузку на кронштейны
Масса кондиционера должна быть ниже допустимой нагрузки выбранной пары. Запас нужен для устойчивой работы на улице, но его величину определяют проектом с учётом основания, анкеров, ветровых и эксплуатационных воздействий.
Берётся из технической документации.
Сопоставляется с массой и условиями монтажа.
Должна воспринимать усилия через крепёж.
Рассчитывается под основание и расстояния до краёв.
Надёжность узла ограничивается его самым слабым элементом: стеной, анкером, кронштейном или точкой фиксации самого блока.

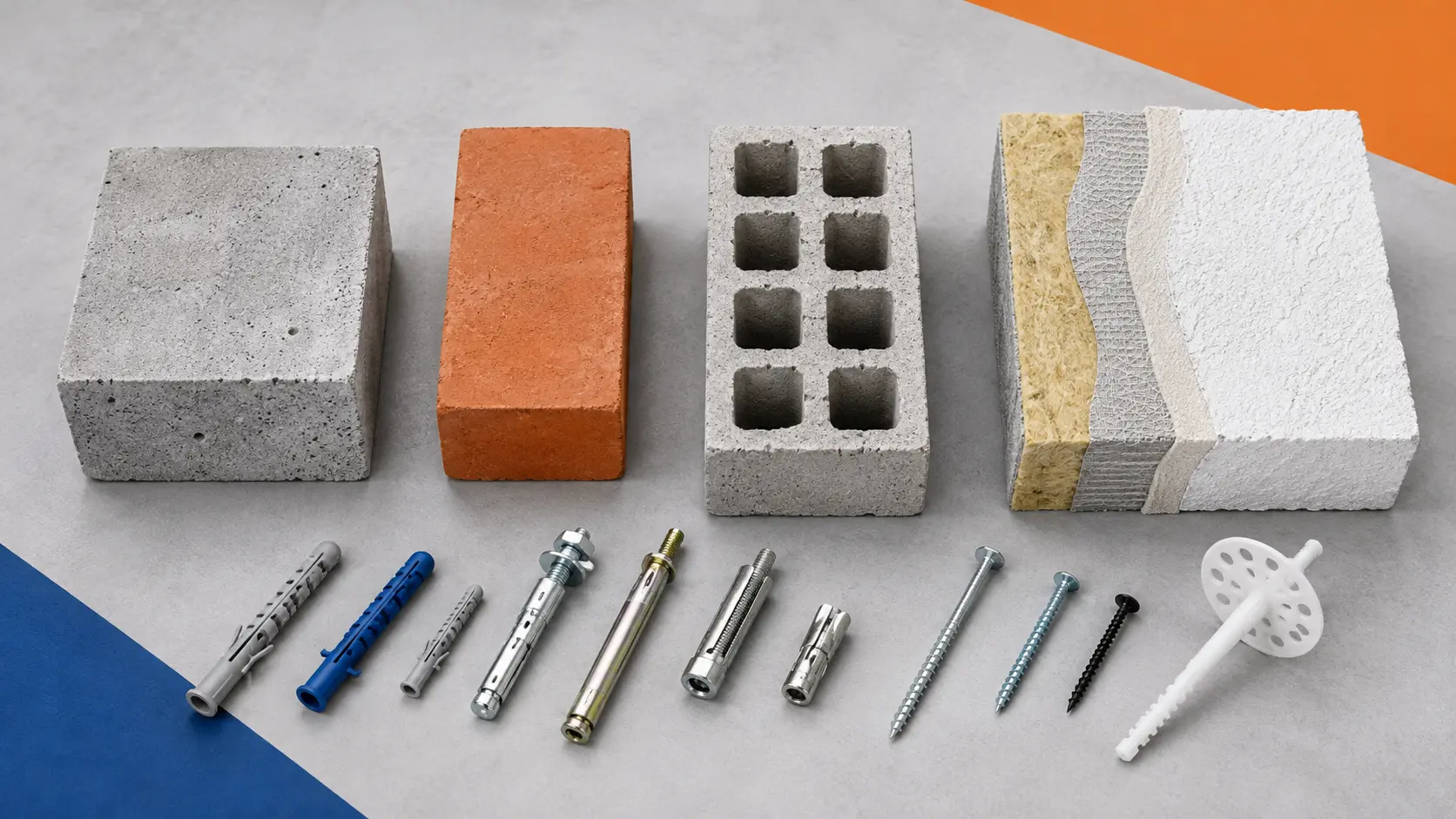

Как материал стены влияет на выбор крепления
Кронштейн передаёт вес наружного блока в стену через анкеры. Поэтому одинаковый крепёж нельзя механически применять для бетона, полнотелого кирпича, пустотелых блоков и фасада с наружным утеплением.
Проверяют прочность основания, диаметр и глубину анкеровки.
Учитывают состояние кладки и расстояние крепежа от швов и краёв.
Используют рассчитанную систему, работающую с полостями материала.
Нагрузку передают в несущую стену, не опирая узел только на отделку.
Комплект крепежа часто приобретается отдельно именно потому, что его нельзя корректно подобрать без информации о стене и условиях монтажа.
Обычный или усиленный кронштейн для кондиционера
Для компактных бытовых блоков часто достаточно пары Г-образных стальных элементов подходящего размера. Более тяжёлому и глубокому оборудованию требуется усиленное исполнение с большей опорной геометрией.
Подходит, когда её размеры, материал и допустимая нагрузка соответствуют конкретному блоку.
Примеры: 05118 и 04892Используется для более крупных наружных блоков после проверки массы, лап и основания стены.
Примеры: 04893 и 05093Слово «усиленный» не отменяет расчёт крепежа и стены. Оно описывает конструкцию кронштейна, но не весь монтажный узел.
Как учесть вибрацию, покрытие и сервисные зазоры
Наружный блок должен стоять ровно и быть закреплён через штатные точки. Перекос создаёт неравномерную нагрузку на лапы, а контакт корпуса со стеной или ограждением может передавать вибрацию.
Защищает металл, пока поверхность не повреждена.
Помогает равномерно распределить массу между опорами.
Блок закрепляют через предусмотренные отверстия лап.
Зазоры выдерживают по монтажной инструкции оборудования.
Виброопоры подбирают отдельно по массе и конструкции блока. Они не заменяют прочный кронштейн, правильные анкеры и фиксацию наружного модуля.
Что проверить при установке кронштейнов
Монтаж на фасаде связан с работой на высоте и ответственным креплением тяжёлого оборудования. Его выполняют специалисты, которые могут оценить основание и подобрать крепёжную систему.
Сверить блок, кронштейны и основание.
- 01Проверить стену
Определить несущий материал под отделкой.
- 02Разметить пару
Учесть лапы блока и требуемые зазоры.
Выставить элементы в одной плоскости.
- 01Подобрать анкеры
Использовать систему для конкретного основания.
- 02Проверить уровень
Исключить перекос опорной поверхности.
Завершить механическое крепление.
- 01Совместить лапы
Опора должна поддерживать штатные точки.
- 02Проверить узел
Убедиться в жёсткости и сохранении зазоров.
Агрегат фиксируют через монтажные лапы, чтобы исключить сдвиг из-за вибрации, ветра или случайного воздействия.
Кронштейны для кондиционеров из каталога Kvent.ru
В подборке представлены четыре пары разных размеров и грузоподъёмности: от компактного стального исполнения до усиленных опор для крупных наружных блоков.
Кронштейн 415 × 450 мм
Стальная пара с порошковым покрытием для настенного монтажа наружного блока.
- габариты 415 × 450 мм
- сталь толщиной 1,8 мм
- максимальная нагрузка 70 кг
Кронштейн 500 × 600 мм
Пара металлических кронштейнов увеличенной глубины с порошковым покрытием.
- габариты 500 × 600 мм
- комплект из двух элементов
- максимальная нагрузка 90 кг
Кронштейн 1000 × 800 мм
Крупное усиленное исполнение для тяжёлых наружных блоков и глубокой опоры.
- габариты 1000 × 800 мм
- усиленное исполнение
- максимальная нагрузка 200 кг
Кронштейн 830 × 680 мм
Усиленная металлическая пара с порошковым покрытием для крупных блоков.
- габариты 830 × 680 мм
- усиленное исполнение
- максимальная нагрузка 180 кг
Сравнение кронштейнов по размеру и нагрузке
| Модель и SKU | Габариты | Максимальная нагрузка | Исполнение | Покрытие |
|---|---|---|---|---|
| Кронштейн 415 × 450 мм 05118 | 415 × 450 мм | 70 кг | Сталь 1,8 мм, пара | Порошковое |
| Кронштейн 500 × 600 мм 04892 | 500 × 600 мм | 90 кг | Металл, пара | Порошковое |
| Кронштейн 1000 × 800 мм 04893 | 1000 × 800 мм | 200 кг | Усиленная пара | Порошковое |
| Кронштейн 830 × 680 мм 05093 | 830 × 680 мм | 180 кг | Усиленная пара | Порошковое |
Другие размеры и варианты исполнения представлены в категории кронштейнов для кондиционеров. Выбирайте модель после сверки массы, глубины блока и основания стены.
Частые ошибки при выборе и креплении кронштейнов
Частые вопросы о кронштейнах для кондиционера
Какой размер кронштейна нужен для кондиционера?
Сопоставьте глубину корпуса и положение монтажных лап с опорной частью кронштейна. Точный размер определяют по чертежу наружного блока.
Можно ли выбрать кронштейн по мощности в BTU?
BTU-класс даёт только общий ориентир. Обязательно проверяют массу, габариты и штатные монтажные точки конкретной модели.
Какой запас нагрузки нужен?
Его определяют проектом с учётом стены, крепежа и внешних воздействий. Масса блока в любом случае должна быть ниже допустимой нагрузки пары.
Входит ли крепёж к стене в комплект?
У многих пар анкеры приобретаются отдельно, поскольку их тип зависит от материала и состояния основания.
Зачем нужен усиленный кронштейн?
Он рассчитан на более крупную опорную геометрию и повышенную нагрузку, но также требует проверки стены и анкерной системы.
Можно ли крепить наружный блок к утеплённому фасаду?
Нагрузку передают в несущую стену через рассчитанную систему, не полагаясь только на утеплитель и декоративную отделку.
Нужно ли прикручивать блок к кронштейнам?
Да. Наружный блок закрепляют через штатные отверстия монтажных лап, чтобы исключить его сдвиг на опорах.
Главное о выборе кронштейнов для кондиционера
Надёжная опора начинается с чертежа наружного блока и оценки стены. Размер и грузоподъёмность кронштейна должны работать вместе с правильно рассчитанными анкерами и штатной фиксацией оборудования.
- Опорную полку сопоставляют с глубиной корпуса и монтажными лапами.
- Масса блока должна быть ниже допустимой нагрузки пары.
- Крепёж выбирают по несущему материалу стены.
- При установке сохраняют уровень и сервисные зазоры.
