ККБ — компрессорно-конденсаторный блок, который работает с согласованным потребителем холода и системой управления.
Сам ККБ не подаёт охлаждённый воздух в помещение.
Для этого нужна подходящая секция непосредственного охлаждения и организованный воздушный поток.
Подбор ККБ и секции охлаждения: таблица согласования
На небольшом экране таблицу можно прокрутить вправо.
| Что согласовать | Какие данные нужны | Почему одного совпадения мало |
|---|---|---|
| Холодильная мощность | Рабочая точка ККБ и нагрузка секции | Одинаковые каталожные кВт могут относиться к разным условиям. |
| Хладагент и материалы | Допуски блока, теплообменника, арматуры и масла | Совпадение диаметра не подтверждает совместимость. |
| Воздушная сторона | Расход, входные температура и влажность | От них зависят нагрузка и состояние после секции. |
| Регулирующий узел | Тип и параметры допускаемой схемы | Клапан должен соответствовать хладагенту и режиму. |
| Управление | Сигналы, ступени или регулирование производительности | ККБ и воздушная установка должны действовать согласованно. |
| Защиты | Воздух, давление, температура и отвод конденсата по проекту | Общий сигнал пуска не заменяет необходимые блокировки. |
| Трассы и размещение | Длины, высоты, воздухообмен и сервис | Влияют на допустимость схемы и доступный результат. |
Подбор выполняют в составе системы. Список узлов и точные требования зависят от исполнения ККБ, теплообменника и документации производителя.

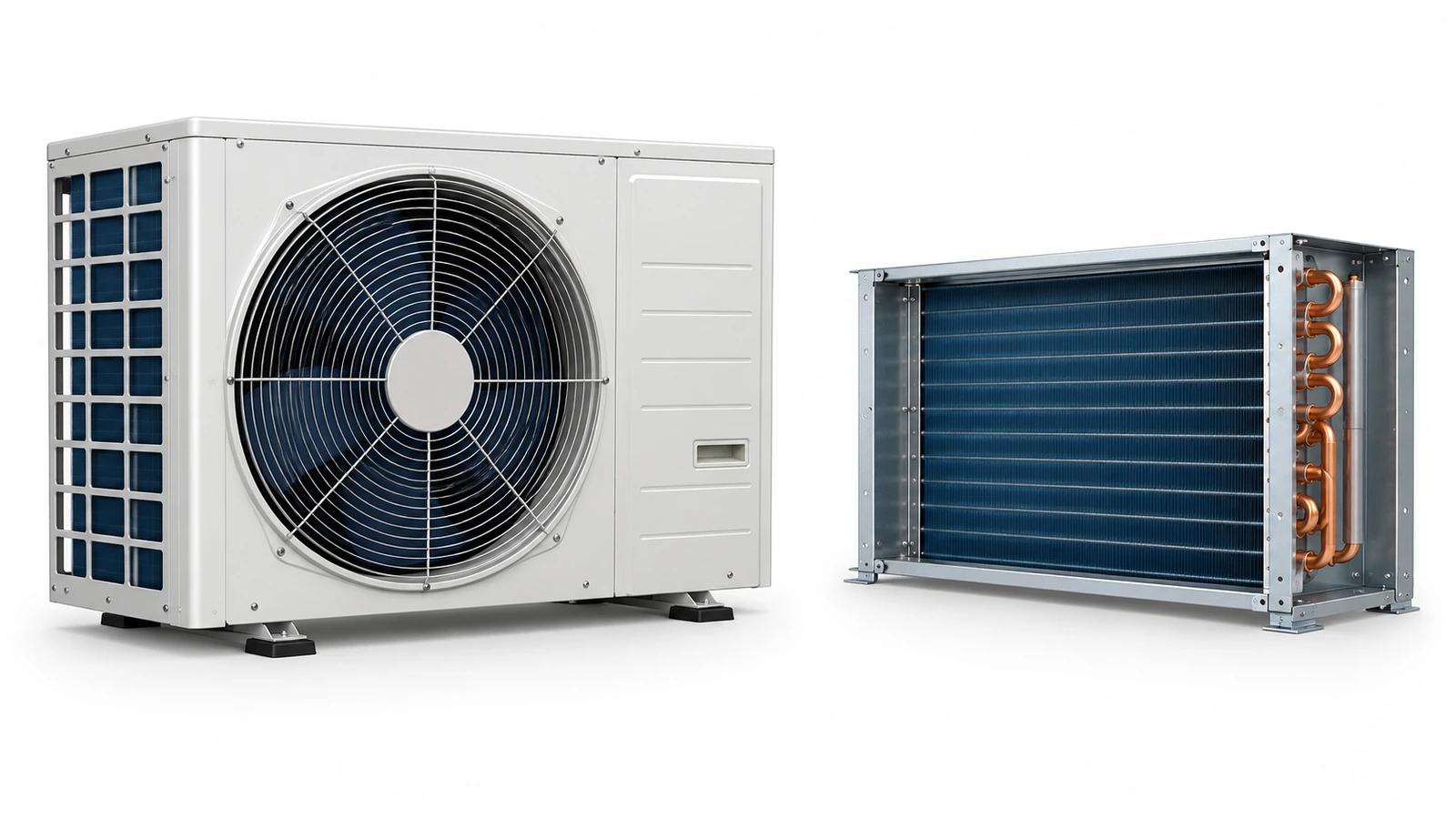

Что такое ККБ в вентиляции
Компрессорно-конденсаторный блок обеспечивает соответствующую часть холодильного цикла.
Во внешнем испарителе хладагент получает тепло от воздуха, а конденсатор отдаёт его в предусмотренную среду.
Например, Systemair SYSCROLL AIR RE описан как воздухоохлаждаемый компрессорно-конденсаторный агрегат без испарителя.
Этот пример показывает, почему одного корпуса ККБ недостаточно для обработки приточного воздуха.
Название «ККБ в вентиляции» не означает, что через его корпус проходит весь приточный воздух здания. Воздушная обработка выполняется в соответствующей секции установки.

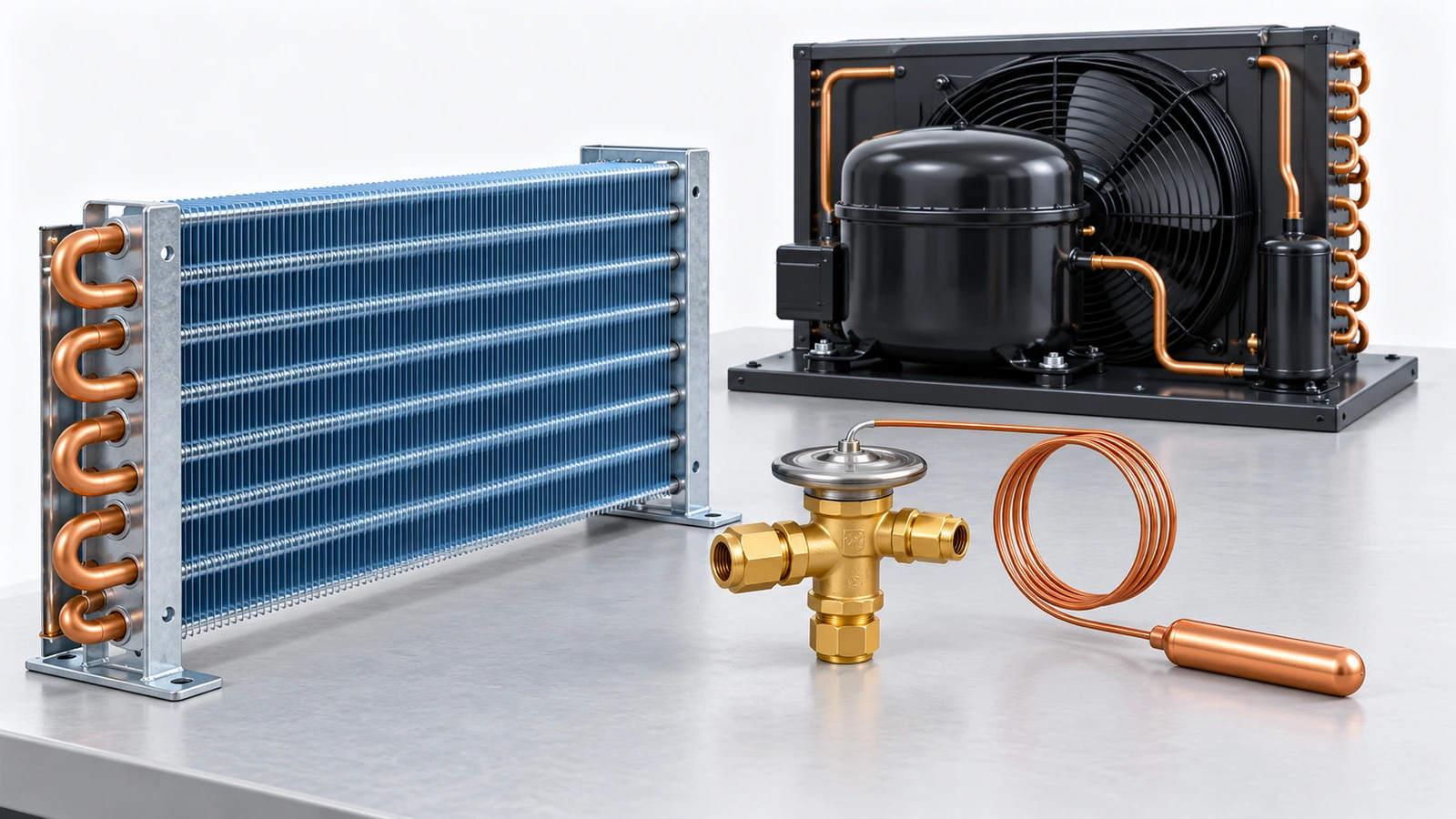

Что входит в блок, а что проверяют отдельно
Базовое назначение связано с компрессией и конденсацией хладагента.
В конкретном корпусе также могут находиться вентиляторы, ресивер, арматура и элементы управления или защиты — состав проверяют по паспорту.
Регулирующие компоненты и часть автоматики могут поставляться отдельно или входить в согласованный комплект.
Нельзя считать любую комплектацию полной только из-за слова «блок».
Для предложения запрашивают перечень поставки с границами ответственности.
В нём должно быть понятно, кто подбирает теплообменник, регулирование, датчики и соединительные элементы.
Почему одинаковая мощность ККБ и секции не гарантирует совместимость
Мощность холодильной части зависит от температуры кипения и условий конденсации.
Нагрузка воздушной секции зависит от расхода, температуры и влажности входящего воздуха, а также требуемого состояния после охлаждения.
Если два значения 20 кВт получены при разных условиях, они не подтверждают согласованность. Нужен подбор пары при одной расчётной задаче и допустимом режиме компонентов.
Отдельно оценивают частичную нагрузку. Ступенчатая или плавная производительность должна сочетаться с воздушным расходом и возможностями регулирования.
Работа на минимальном режиме не всегда повторяет номинальную точку.

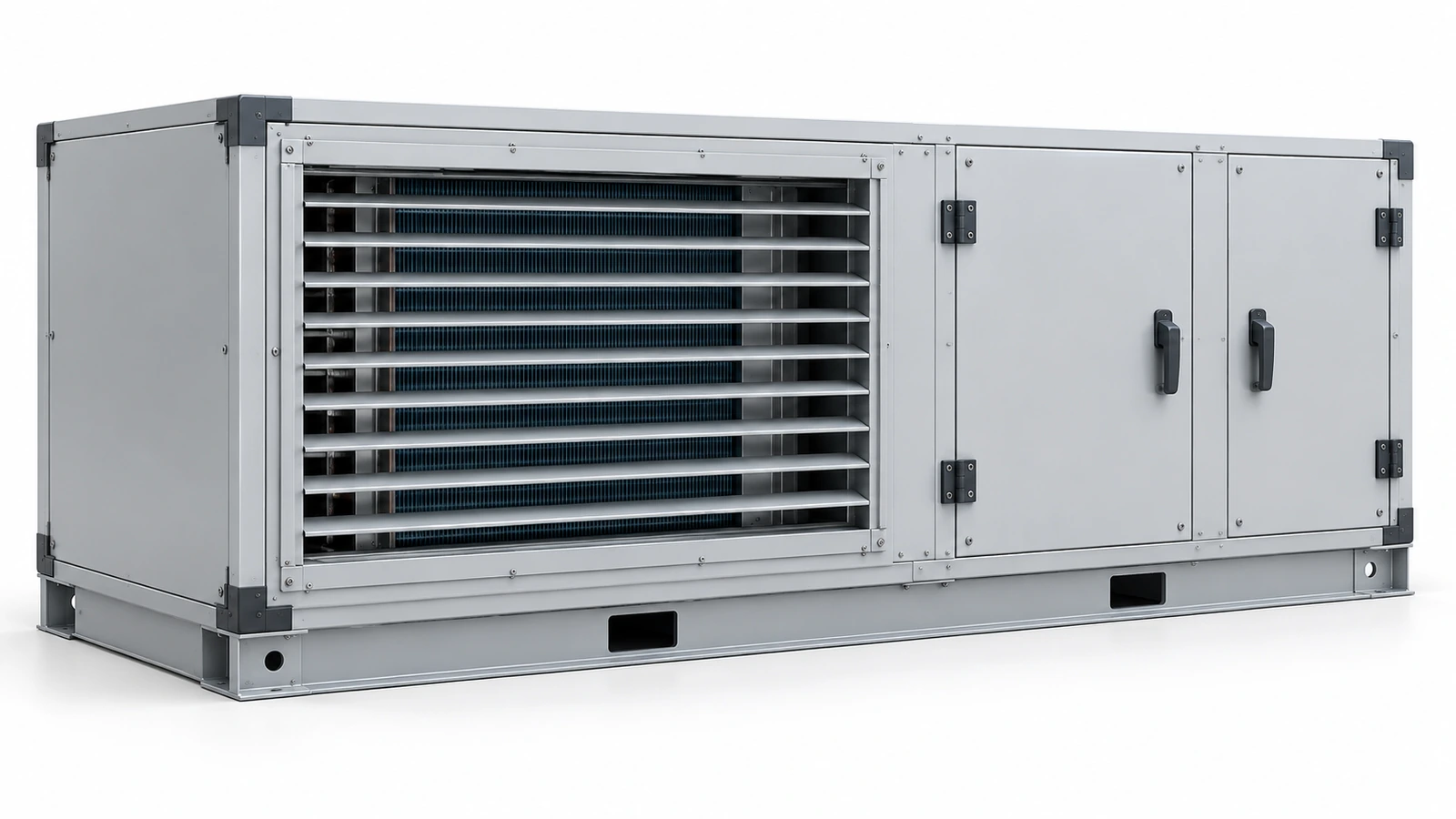

Как ККБ работает с секцией непосредственного охлаждения
Воздух проходит через рассчитанный теплообменник, в котором хладагент испаряется.
Охлаждение и возможное осушение изменяют состояние воздуха, а образующийся конденсат собирается и отводится.
В документации Daikin по DX-подключению AHU наружные блоки, комплекты регулирования и обработка воздуха рассматриваются как согласованное решение.
Произвольная замена одного звена требует новой проверки.
Готовый канальный кондиционер относится к другой задаче комплектования и распределения воздуха.
Наличие канального теплообменника само по себе не подтверждает его пригодность для любого ККБ.
Автоматика и защиты компрессорно-конденсаторного блока
Управление должно учитывать реальную работу воздушной части, запрос холода и допустимые режимы агрегата.
Набор датчиков и блокировок выбирают по проекту и требованиям изготовителей.
Воздушная часть
Необходимы согласованные условия пуска и работы при доступном воздушном расходе.
Холодильный контур
Контролируют предусмотренные давления и температуры, не обходя защитные устройства.
Вода и конденсат
Согласуют дренаж, аварийные сигналы и реакцию на неисправность при необходимости.
Линейные компоненты и автоматику выбирают по среде, диапазону, электрическому исполнению и алгоритму.
Реле давления или соленоидный вентиль не являются универсальной заменой отсутствующего проектного решения.
ККБ, готовый сплит и моноблочная установка
На небольшом экране таблицу можно прокрутить вправо.
| Вариант | Что важно в составе | Где проходит граница подбора |
|---|---|---|
| ККБ с отдельной секцией | Согласованная холодильная и воздушная части | Нужно подтвердить сопряжение всех необходимых узлов. |
| Готовая сплит-система | Совместимые наружный и внутренний блоки | Используют разрешённый комплект и его монтажные ограничения. |
| Моноблочная установка | Узлы объединены в предусмотренном корпусе | Проверяют полный состав, подключения и условия работы. |
Общий внешний вид наружной части не определяет назначение.
Нельзя подключать произвольный бытовой внутренний блок к ККБ или считать комплект готовым только потому, что соединения похожи.

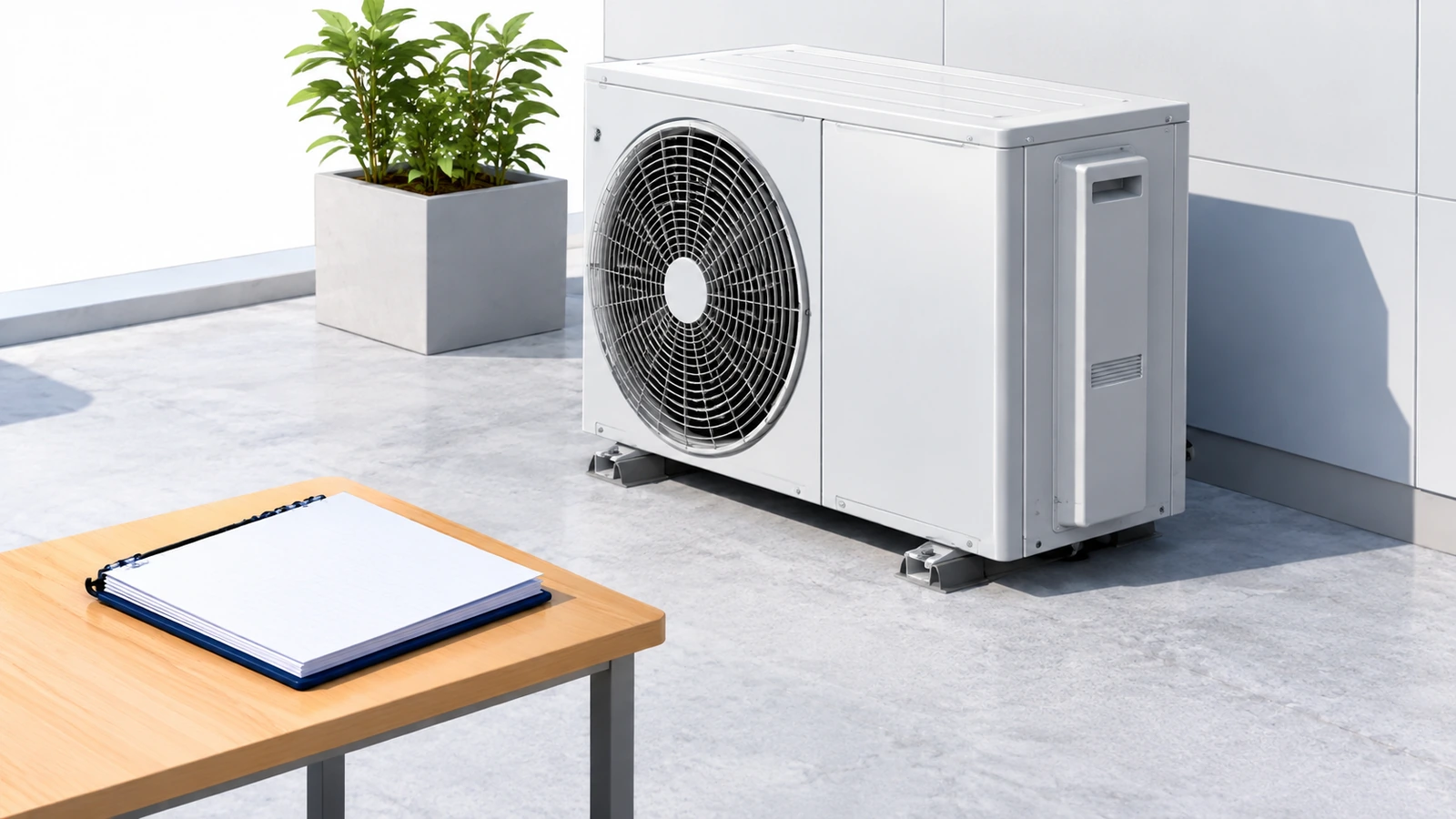

Какие данные нужны для заказа и размещения ККБ
Для выбора компрессорно-конденсаторного блока передают нагрузку, воздушные условия, требуемые параметры после секции, наружные условия и ограничения размещения.
- Задайте воздухУкажите расход, температуру, влажность и требуемый результат.
- Опишите режимыПередайте график и диапазон нагрузок.
- Запросите подбор парыПроверьте ККБ, секцию и регулирующие узлы.
- Уточните автоматикуСогласуйте сигналы, защиты и комплект поставки.
- Покажите трассыУкажите маршруты, высоты и места оборудования.
- Определите приёмкуСогласуйте контрольные условия и протокол проверки.
Компоненты управления и приборы контроля
Реле давления и соленоидный вентиль подбирают по конкретному холодильному проекту.
Манометрическая станция и термометр применяются для разрешённых сред и режимов; наличие этих приборов не подтверждает совместимость произвольного ККБ с теплообменником.
Becool BC HP, автоматическое
Механическое реле высокого давления для совместимой системы. Уставку, допустимую среду, электрическую цепь и способ возврата согласуют с проектом защиты агрегата.
- Исполнение: высокое давление.
- Автоматический возврат.
- Контактный механизм управления.
Becool BC-EMV6 38S
Электромагнитный вентиль для совместимого холодильного трубопровода. Подбор учитывает среду, перепад давления, присоединение и исполнение катушки; совпадение диаметра не подтверждает взаимозаменяемость.
- Присоединение: 3/8 дюйма.
- Соединение под пайку.
- Латунный корпус.
DSZH WK-6889L
Электронная манометрическая станция для сопоставления давления и температур в совместимой системе. Марку хладагента и условия измерений выбирают по документации.
- 88 хладагентов в памяти.
- Два температурных зонда.
- Три шланга по 1,5 м, 1/4″ SAE.
Becool BC-T3
Электронный термометр с металлическим щупом для независимого контроля температуры в допустимой среде. При сравнении приборы размещают в одинаковых условиях.
- Диапазон: −50…+300 °C.
- Щуп: 100 мм.
- Функции MIN/MAX и HOLD.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Назначение | Особенности |
|---|---|---|
| Becool BC HP, автоматическое Артикул: 05515 | Контроль высокого давления | Исполнение: высокое давление. Автоматический возврат. |
| Becool BC-EMV6 38S Артикул: 05473 | Управление потоком | Присоединение: 3/8 дюйма. Соединение под пайку. |
| DSZH WK-6889L Артикул: 07395 | Давление и температура | 88 хладагентов в памяти. Два температурных зонда. |
| Becool BC-T3 Артикул: 05177 | Контроль температуры | Диапазон: −50…+300 °C. Щуп: 100 мм. |
Ошибки, которых стоит избегать
Частые вопросы
ККБ — это наружный блок кондиционера?
По назначению он выполняет соответствующую холодильную часть, но область применения и состав могут отличаться. Проверяют конкретную модель и допустимого потребителя.
Можно ли включить ККБ без испарителя?
Это не штатный способ получить охлаждённый воздух. Нужна согласованная холодильная система и предусмотренный порядок ввода.
Почему нельзя подобрать только по мощности?
Мощности зависят от условий. Также нужны совместимость среды, регулирования, управления и допустимых режимов.
ТРВ всегда входит в комплект ККБ?
Нет. Состав поставки зависит от исполнения и согласованной схемы; его проверяют по перечню оборудования.
ККБ может работать с водяной секцией?
Секция для непосредственного испарения хладагента и водяной теплообменник — разные потребители. Их не заменяют друг другом без отдельного технического решения.
Нужна ли автоматика вентиляционной установки?
Да, её работа должна быть согласована с холодильной частью и необходимыми защитами по проекту.
Краткий итог
ККБ выбирают вместе с испарителем, воздушными условиями, регулированием и автоматикой.
Совпадения номинальной мощности недостаточно: требуется согласованный комплект и проверка рабочих точек, трасс и защит.
