Клапаны кондиционера

Вне зависимости от назначения, любой холодильный контур включает в себя основные элементы: компрессор, конденсатор, испаритель и дросселирующее устройство. Помимо обязательных элементов, в холодильном контуре могут быть вспомогательные, к которым относятся отдельные виды клапанов, имеющих различную конструкцию. Подобные клапаны различных конструкций применяются также в системах, имеющих жидкостные охлаждающие контуры.

Виды клапанов

В современной холодильной технике используются несколько разновидностей вентилей:

• двухходовой;
• трехходовой;
• четырехходовой;
• сервисный;
• балансировочный;
• ТРВ – терморегулирующий;
• ЭРВ – электронный терморегулирующий;
• обратный;
• соленоидный;
• клапан регулирования давления нагнетания;

Для более сложных охлаждающих контуров предусмотрены другие виды клапанов.

Двухходовой клапан

Используется не только в охлаждающих системах, но и в повседневной жизни. Конструкция имеет вход и выход. Это может быть обычное резьбовое соединение, под патрубок, пайку или гнездо. Клапан снабжен регулировочным штоком, открывающим и закрывающим проходное сечение с использованием для этого механического или электропривода. Подобные клапаны устанавливаются в холодильных контурах крупного и среднего размера, чтобы перекрывать поток хладагента в определенном направлении. В бытовых кондиционерах они не используются. Устройство может устанавливаться в смесительных и регулирующих узлах фанкойла.

При закрытии двух вентилей перекрывается проход тепло/хладоносителя, что дает возможность значительно уменьшить фактическую производительность системы по обогреву и охлаждению, дает возможность снять кондиционер для ремонта или замены на новый агрегат.

Трехходовой клапан

Устройство оборудовано тремя патрубками, расположенными на входе и выходе, снабжено регулировочным штоком. Подобный клапан широко применяется в системах чиллер-фанкойл, является элементом управляющей обвязки. Клапан монтируется на выходном патрубке из фанкойла, при этом один из его патрубков соединен с трубопроводом на входе. Его основное предназначение – перенаправление тепло/хладоносителя в обход установленного теплообменника, чтобы четко регулировать холодопроизводительность и успешно сохранять стабильные характеристики гидравлического сопротивления. Такой клапан можно установить в тех местах охлаждающего контура, где требуется изменять направление движения жидкости, например, в кондиционере, работающем в режиме «фрикулинг». Если он является элементом системы обвязки фанкойла, то имеет соленоидный привод, который перенаправляет поток жидкости.

Балансировочный клапан

Обычно входит в состав гидравлических контуров, имеющих жидкостную систему охлаждения. Используется для точной установки значения гидравлического сопротивления в трубопроводах, выравнивания по конкретному потребителю расходов тепло/хладоносителя.

Четырехходовой клапан

Устанавливается в холодильных системах, работающих на фреоне. Вне зависимости от производительности и назначения, устройство используется во всех кондиционерах, работающих на охлаждение и обогрев. Основное предназначение – переключение работы устройства с холода на тепло и обратно. Снабжен четырьмя патрубками, установленными на входе и выходе, внутри находится перемещающийся поршень, перенаправляющий поток хладагента в режиме реверса. Устанавливается после компрессора, нагнетательный патрубок которого соединен с патрубком клапана. Другой его патрубок соединяется со всасывающим патрубком компрессора. При переключении режима работы они не меняют своих функций. Следует отметить, что именно с установкой подобного клапана кондиционер может работать на охлаждение и обогрев.

Сервисный клапан

Используется для перекрытия фреонопроводов в случае проведения работ по монтажу или демонтажу системы. Оборудован портом, предназначенным для подключения манометрической станции, проверяющей параметры работы устройства. Часто является угловой конструкцией, снабженной патрубками на входе и выходе, имеет дополнительный патрубок, используемый для подключения сервисного оборудования или манометрической станции, для контроля работоспособности системы и всего холодильного контура. Клапан оборудован резьбовым штоком, регулирующим проход хладагента. Внутри расположен клапан Шредера, представляющий собой обычный ниппель, который не позволяет хладагенту выйти наружу. После присоединения сервисного оборудования такой ниппель вдавливается, освобождая проход через патрубок. Обычно устанавливается на входном и выходном отверстии фреоновых трубопроводов.

Терморегулирующий клапан

Производится в двух разновидностях:

• ТРВ – клапан, снабженный механическим приводом регулирующего устройства;
• ЭРВ – электронный терморегулирующий клапан;

Подобные дросселирующие устройства преследуют общую цель –регулировку подачи хладагента непосредственно на теплообменник испарителя, которая обеспечивается увеличением или уменьшением внутреннего проходного сечения. Кроме того, во время прохождения через дросселирующие устройства, резко снижается давление хладагента, что приводит к снижению его температуры. Различие между разновидностями клапанов заключено в типе установленного привода, используемого для корректирования размеров внутреннего отверстия. Вентиль ТРВ – это абсолютно механическое устройство, которое работает за счет усилия, возникающего в результате изменения давления газа непосредственно в чувствительном элементе. ЭРВ – устройство, снабженное шаговым электронным приводом, имеет внешний контроллер, оборудованный датчиком температуры.

Соленоидный клапан для хладагента

Монтируется в холодильном контуре, в месте, где давление потока хладагента изменяется с высокого на низкое, обычно располагается до дросселирующего устройства. В отдельных системах кондиционирования соленоидный вентиль является элементом соединительного комплекта, но не включен в комплектацию, его приходится приобретать отдельно.

Основной задачей клапана является пропуск потока хладагента во время работы системы охлаждения, и закрытие в случае ее остановки, не допуская движения хладагента по всему холодильному контуру. Кроме того, соленоидный вентиль используется для предотвращения перетекания хладагента по всему контуру в результате разницы температур, возникающей на отдельных участках системы, которая находится в выключенном состоянии. Применение подобных клапанов может защитить охлаждающий контур от значительной утечки хладагента.

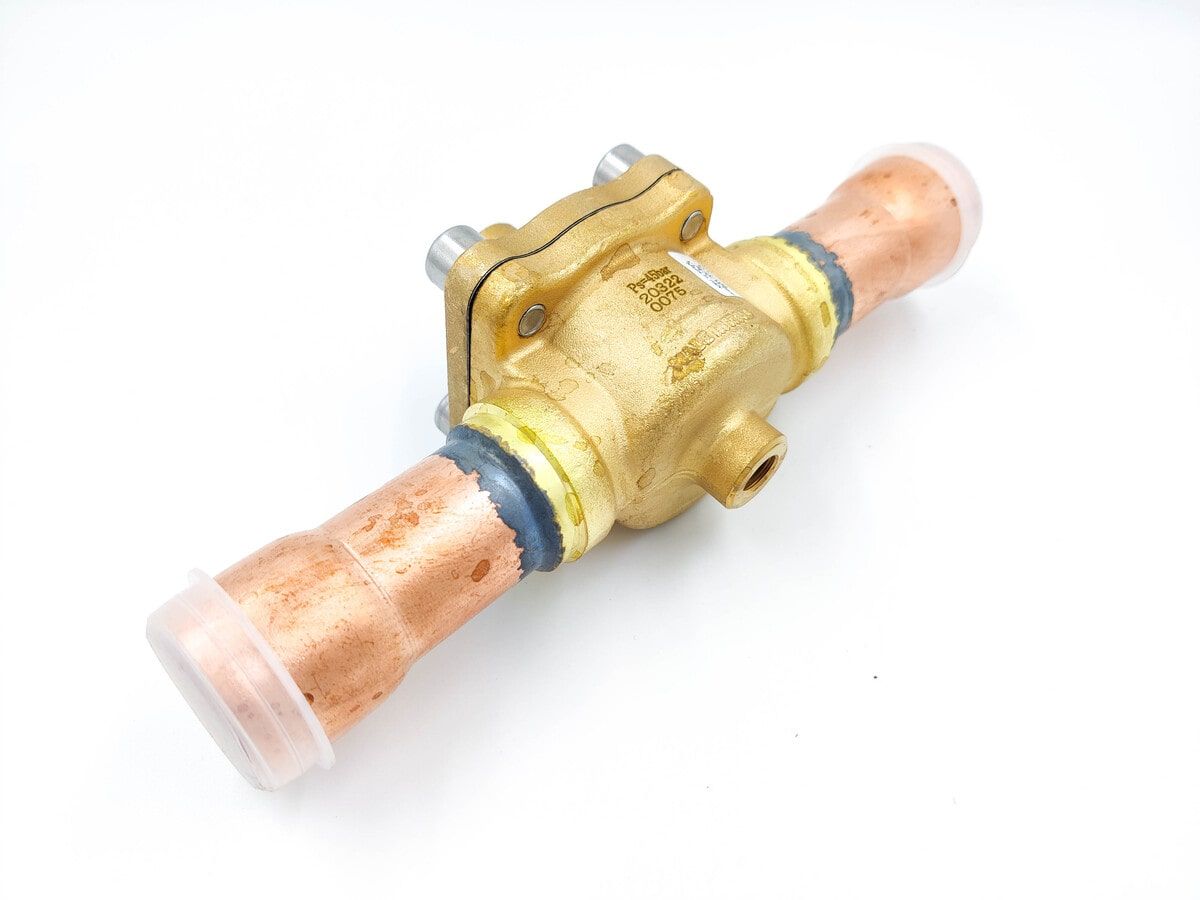

Обратный клапан

Используется в любых холодильных контурах, главное его назначение заключено в обеспечении прохождения потоков хладагента лишь в одном направлении. В случае, если по каким-либо причинам поток начал перемещаться в противоположном направлении, клапан закрывается. Обычно ставится в системе после компрессора, чтобы не допускать возврата хладоносителя после того, как он был сжат в компрессоре. Подобный возврат хладагента опасен выходом из строя спиральных и ротационных компрессоров. Кроме того, обратный клапан уместен во всех системах кондиционирования, где требуется перенаправление потока хладагента в случае изменения режима работы.
