Давление в кондиционере на R32 или R410A нельзя оценивать по одному универсальному числу. В покое оно связано с температурой хладагента, а при работе зависит от режима, тепловой нагрузки, воздушного потока и алгоритма инвертора. Разберём, какие значения можно считать ориентирами и как читать их без ошибочной дозаправки.
Что показывает давление в кондиционере
Давление — это не прямой индикатор количества фреона. Оно показывает состояние хладагента в конкретной точке контура и связано с его температурой, фазой и текущим режимом оборудования.
Измеряется после остановки, когда давление на сторонах контура успело выровняться. Для исправного контура с жидкостью оно близко к давлению насыщения при фактической температуре хладагента.
Отражает условия кипения хладагента в испарителе. Его оценивают вместе с температурой газовой линии и перегревом.
Связано с конденсацией хладагента. Для диагностики нужны температура жидкостной линии, переохлаждение и условия обдува наружного теплообменника.
Это отдельное измерение до пуска и заправки. Глубокий вакуум контролируют вакуумметром, а не рабочей шкалой манометрической станции.
Почему для R32 и R410A нет одного нормального давления
Одно и то же исправное оборудование покажет разные значения утром и в жаркий полдень, при чистом и загрязнённом теплообменнике, на минимальной и максимальной частоте инверторного компрессора. Поэтому число без температуры и режима почти ничего не доказывает.
| Что зафиксировать | Почему это важно | Что сравнивать |
|---|---|---|
| Режим работы | В охлаждении и обогреве стороны высокого и низкого давления меняют роль. | Сервисный алгоритм конкретной модели |
| Температуры воздуха | Они задают тепловую нагрузку на испаритель и конденсатор. | Условия, указанные в сервисной таблице |
| Температуры труб | Без них нельзя рассчитать перегрев и переохлаждение. | Температуру насыщения по PT-таблице |
| Производительность инвертора | Компрессор меняет обороты, поэтому давление не обязано быть постоянным. | Стабилизированный тестовый режим производителя |
Похожую картину дают слабый воздушный поток, загрязнённый испаритель, обмерзание, ограничение в контуре и низкая тепловая нагрузка. Причину определяют по совокупности параметров.

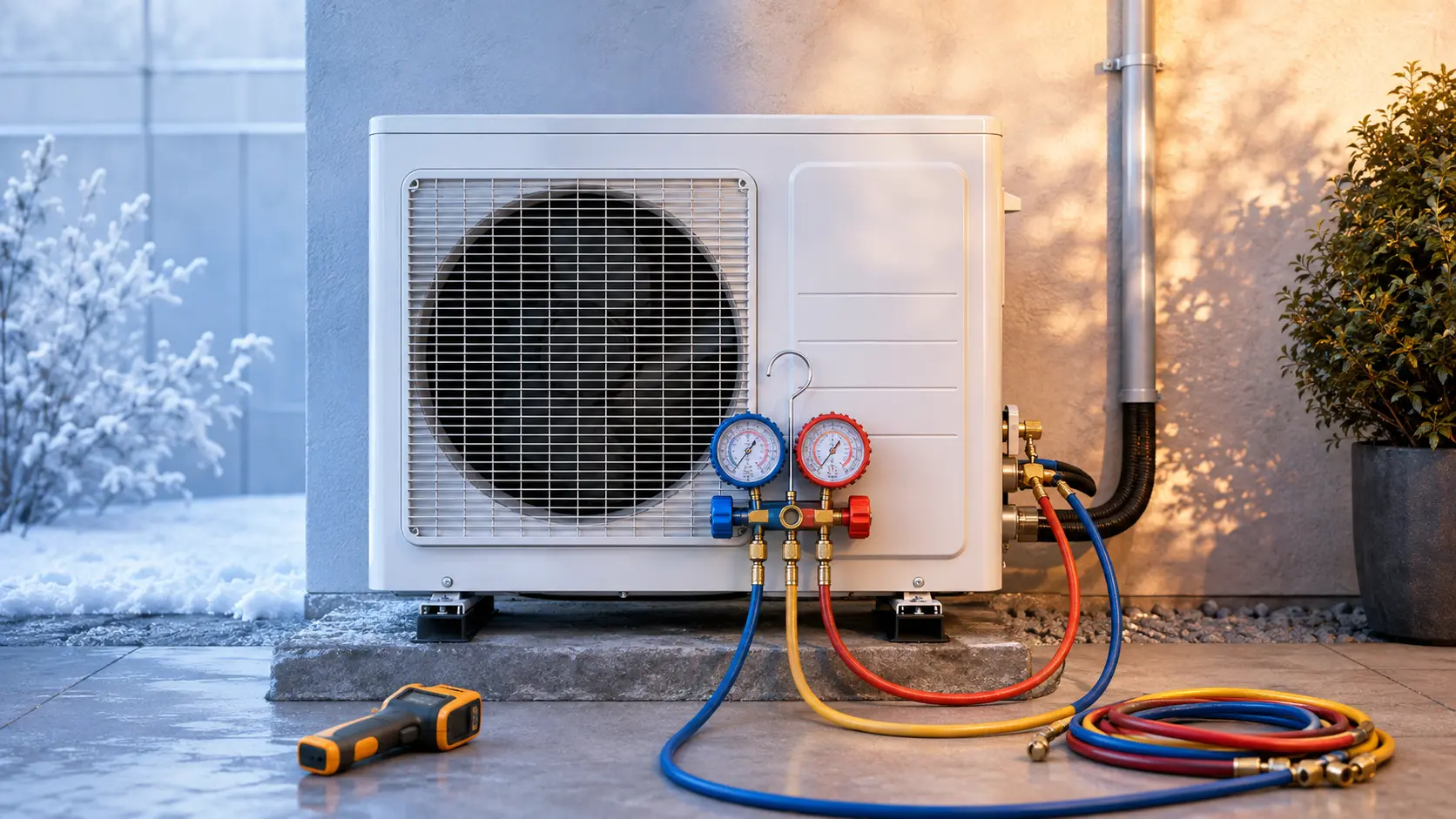

Давление R32 и R410A при выключенном кондиционере
После достаточно длительной остановки давление в исправном замкнутом контуре выравнивается. Если в системе присутствуют жидкая и паровая фазы, ориентиром служит таблица «давление — температура» для конкретного хладагента.
| Температура хладагента | R410A, bar(g) | R32, bar(g) |
|---|---|---|
| 0 °C | 6,97 | 7,12 |
| 10 °C | 9,87 | 10,06 |
| 20 °C | 13,46 | 13,73 |
| 30 °C | 17,88 | 18,26 |
| 40 °C | 23,24 | 23,77 |
| 50 °C | 29,69 | 30,40 |
Значения приведены как избыточное давление относительно атмосферы. Для точной работы используйте PT-таблицу, заложенную в прибор, или таблицу производителя хладагента.
Наружный блок после работы нагрет, а хладагенту требуется время для выравнивания. Поэтому мгновенное измерение сразу после остановки нельзя считать полноценной статической проверкой.
Ориентиры давления в режиме охлаждения
В рабочем кондиционере низкая и высокая стороны соответствуют разным температурам насыщения. Удобнее сначала оценивать не «нормальный бар», а предполагаемые температуры кипения и конденсации, а затем переводить их в давление по PT-таблице.
R32: 7,1–10,1 bar(g)
R32: 23,8–30,4 bar(g)
Для решения о заправке или ремонте нужны сервисная документация модели, масса заправки, температуры труб, перегрев, переохлаждение, состояние теплообменников и стабильный режим работы.
Чем отличается давление R32 от R410A
Кривые насыщения R32 и R410A близки, но не совпадают. При одинаковой температуре давление R32 немного выше, поэтому прибор должен быть настроен именно на выбранный хладагент.
| Параметр | R32 | R410A |
|---|---|---|
| Тип хладагента | Однокомпонентный | Почти азеотропная смесь R32 и R125 |
| Класс безопасности | A2L | A1 |
| Давление при 30 °C | 18,26 bar(g) | 17,88 bar(g) |
| Выбор прибора | R32 должен быть указан в списке поддерживаемых хладагентов | R410A должен быть указан на шкале или в памяти прибора |
Для обслуживания R32 важна не только шкала давления, но и допуск оборудования к работе с A2L. Подходящие модели удобно искать в разделе манометрических станций и коллекторов.
От чего зависит давление в кондиционере
Чем выше температура воздуха на входе в конденсатор, тем выше требуемые температура и давление конденсации.
Тепловая нагрузка на испаритель влияет на кипение хладагента и давление всасывания.
Грязные фильтры, теплообменники и слабый вентилятор меняют теплообмен и искажают диагностическую картину.
Инвертор увеличивает или снижает производительность, поэтому давление может заметно меняться без неисправности.
Недозаряд и перезаправка влияют на параметры, но подтверждаются не одним манометром, а полным набором измерений.
Ограничение потока, неконденсируемые газы, влага и неисправность регулирующего элемента меняют давления и температуры.

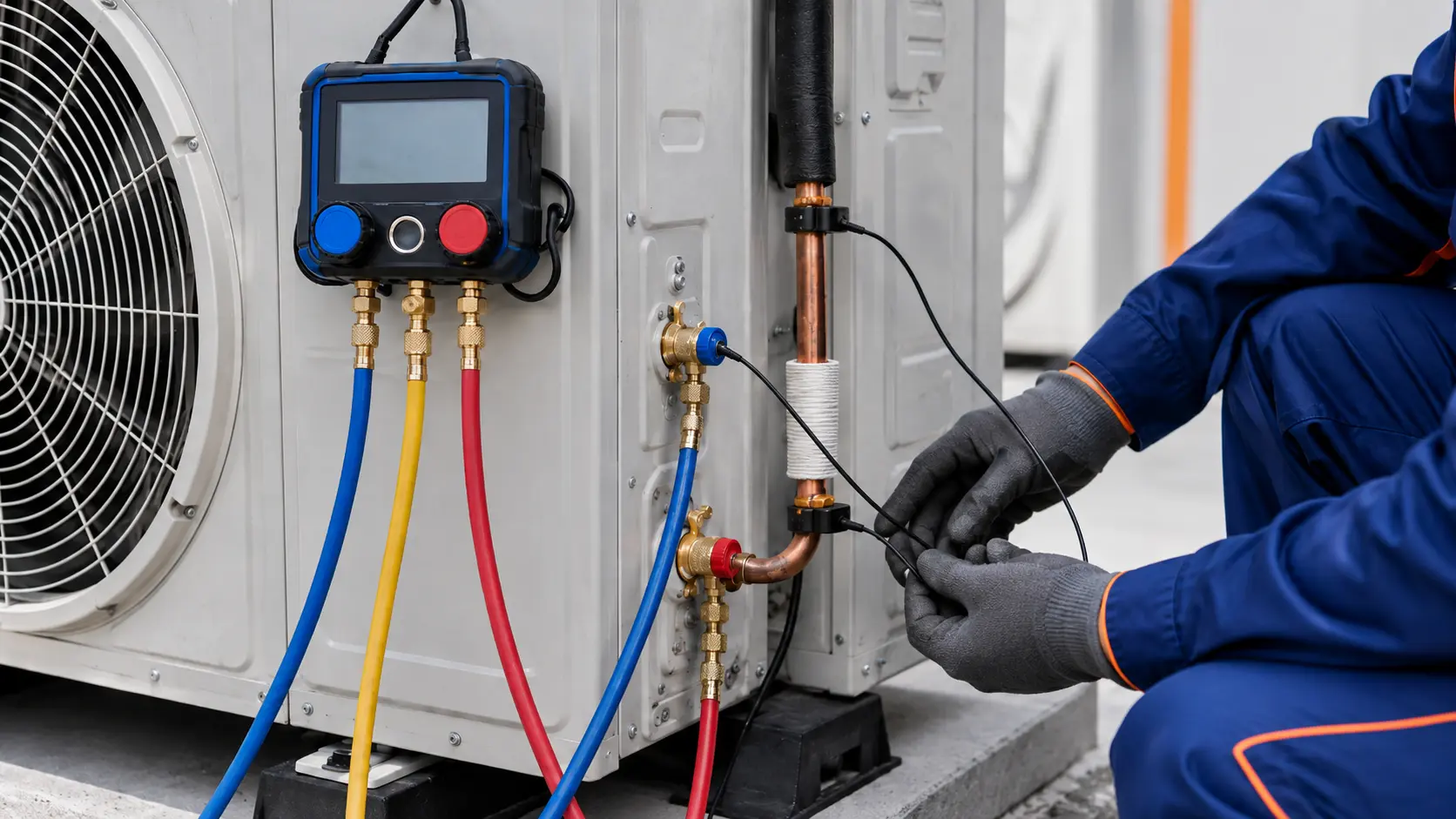

Как правильно измерить давление R32 или R410A
Измерение выполняют только совместимым прибором и по сервисной процедуре конкретного кондиционера. Для полноценной диагностики одновременно фиксируют давление, температуру труб и температуру воздуха.
- Проверьте шильдик оборудованияЗафиксируйте тип хладагента, заводскую массу заправки и требования к дополнительной заправке по длине трассы.
- Осмотрите воздушный трактДо оценки давления исключите грязные фильтры, перекрытый поток и очевидное обмерзание.
- Выберите совместимый приборШкала, рабочее давление, соединения и допуск к R32 или R410A должны соответствовать задаче.
- Подключите коллектор по инструкцииИспользуйте исправные шланги и минимизируйте выпуск хладагента при подключении.
- Включите требуемый тестовый режимОриентируйтесь на сервисную документацию модели, особенно для инверторных систем.
- Запишите давления и температурыНужны обе стороны контура, температуры газовой и жидкостной линий, а также воздух на входе теплообменников.
- Рассчитайте перегрев и переохлаждениеСопоставьте измеренные температуры труб с температурами насыщения, полученными из давления.
После ремонта герметичный контур сначала вакуумируют. Для контроля глубины откачки используют приборы из категории манометров и вакуумметров; рабочее давление хладагента ими не заменяют.
Приборы для измерения давления и вакуума
Для рабочего контура используют манометрическую станцию, а для оценки качества вакуумирования — отдельный вакуумметр. Эти приборы решают разные задачи и не заменяют друг друга.
DSZH WK-536G-R410A
Двухвентильная манометрическая станция для контроля и сервисных работ с R410A и другими указанными на шкалах хладагентами.
- Два вентиля
- R22, R134A, R404A, R407C и R410A
- Три шланга 90 см до 55 bar, соединения 5/16″ SAE
DSZH WK-6889L
Электронная станция для измерения давления, температуры труб и расчёта перегрева и переохлаждения.
- Параметры 88 хладагентов в памяти
- Два температурных зонда
- Три шланга 150 см и два адаптера для R410A / R32
DSZH WK-18VG
Стрелочный вакуумметр для контроля разрежения при вакуумировании холодильного или климатического контура.
- Диаметр шкалы 80 мм
- Латунный штуцер 1/8″ NPT
- Масса 0,148 кг
DSZH WK-VG89
Цифровой вакуумметр для контроля глубины вакуума и стабильности разрежения после откачки.
- Диапазон от атмосферного давления до 0,1 Па
- Точность ±5% в диапазоне 0,1–1000 Па при 20 °C
- Присоединение 7/16″-20 UNF / 1/4″ SAE
Сравнение приборов для диагностики кондиционера
| Модель и SKU | Тип прибора | Основная задача | Ключевая характеристика |
|---|---|---|---|
| DSZH WK-536G-R410A 12473 |
Аналоговая манометрическая станция | Контроль давления и сервисные операции с R410A | Два вентиля, три шланга до 55 bar |
| DSZH WK-6889L 07395 |
Электронная манометрическая станция | Давление, температуры труб, перегрев и переохлаждение | 88 хладагентов и два температурных зонда |
| DSZH WK-18VG 00447 |
Стрелочный вакуумметр | Контроль разрежения при вакуумировании | Шкала 80 мм, штуцер 1/8″ NPT |
| DSZH WK-VG89 25986 |
Электронный вакуумметр | Глубокий вакуум и проверка стабильности разрежения | Диапазон до 0,1 Па, несколько единиц измерения |
Частые ошибки при проверке давления
Частые вопросы о давлении R32 и R410A
Какое давление должно быть при выключенном кондиционере?
После выравнивания оно должно соответствовать температуре насыщения хладагента. Например, при 20 °C ориентир составляет около 13,46 bar(g) для R410A и 13,73 bar(g) для R32.
R32 всегда работает при более высоком давлении?
При одинаковой температуре насыщения давление R32 немного выше, но рабочие показания конкретной системы определяются режимом, теплообменом и управлением компрессором.
Можно ли определить утечку по низкому давлению?
Одного низкого показания недостаточно. Нужны проверка герметичности, температуры, перегрев, переохлаждение, воздушный поток и сопоставление с сервисными данными.
Чем bar(g) отличается от абсолютного давления?
Bar(g) показывает превышение над атмосферным давлением. Абсолютное давление отсчитывается от полного вакуума, поэтому численно отличается примерно на атмосферное давление.
Подойдёт ли станция для R410A к системе на R32?
Только если производитель прямо указывает R32, рабочий диапазон и подходящие соединения, а конструкция допускает обслуживание A2L. Совпадения резьбы недостаточно.
Зачем нужен отдельный вакуумметр?
Манометрическая станция показывает рабочие давления, но недостаточно точно контролирует глубокий вакуум. Вакуумметр нужен для оценки глубины и стабильности откачки перед заправкой.
Главное о давлении R32 и R410A
Правильное давление — это не одно число, а значение, соответствующее температуре, режиму и конструкции конкретного кондиционера. В покое используют PT-зависимость, а при работе отдельно оценивают низкую и высокую стороны.
Давление связывают с температурой насыщения и дополняют измерением температур труб, перегрева и переохлаждения. Для заправки учитывают массу хладагента и требования производителя, а не пытаются «поймать» универсальный бар.
Для сервисных измерений используйте подходящие манометрические станции и коллекторы, а качество откачки контролируйте отдельными манометрами и вакуумметрами.
