Недозаправка и перезаправка могут одинаково проявляться слабым охлаждением, но рабочие параметры системы меняются по-разному.
Одного давления, инея на трубке или температуры воздуха недостаточно. Надёжный вывод делают по совокупности давления, температуры, перегрева, переохлаждения, воздушного потока и массы заправки.
Что означает недозаправка и перезаправка кондиционера
Недозаправка означает, что циркулирующей массы хладагента недостаточно для расчётного заполнения испарителя и нормального переноса тепла. Причиной бывает утечка, ошибка при монтаже или неправильный расчёт добавочной заправки для длинной трассы.
Перезаправка возникает, когда в контур введено больше хладагента, чем предусмотрено производителем с учётом фактической длины трубопровода. Избыток занимает объём конденсатора, повышает давление конденсации и может нарушать возврат хладагента к компрессору.
Давление зависит от типа хладагента, температуры наружного и внутреннего воздуха, нагрузки, расхода воздуха через теплообменники и алгоритма электронного расширительного вентиля.
Как проявляется недостаток фреона в кондиционере
При нехватке хладагента испаритель получает меньше жидкости, чем требуется при текущей нагрузке. Часть теплообменника работает неэффективно, а пар на выходе успевает сильнее нагреться.
Температура в помещении снижается медленно, компрессор работает дольше обычного.
После стабилизации режима давление низкой стороны может быть ниже ожидаемого для текущих условий.
Температура всасывающей трубки заметно выше температуры насыщения, рассчитанной по давлению.
На системах, где заряд оценивают по переохлаждению, значение часто оказывается ниже целевого.
Иней на испарителе или трубке может сопровождать недозаправку, но сам по себе ничего не доказывает: такое же обмерзание бывает при загрязнённом фильтре, слабом вентиляторе или перекрытом воздушном потоке.
Как проявляется избыток фреона в кондиционере
Лишний хладагент уменьшает свободный объём конденсатора и увеличивает количество жидкости на высокой стороне. В результате системе сложнее отдавать тепло наружному воздуху.
| Наблюдение | Что происходит | Почему нужен дополнительный контроль |
|---|---|---|
| Высокое давление конденсации | Конденсатор заполнен жидкостью сильнее расчётного | Такой же результат дают грязный теплообменник и слабый наружный вентилятор |
| Повышенное переохлаждение | На выходе конденсатора накапливается больше жидкого хладагента | Целевое значение берут только из документации конкретной системы |
| Сниженный перегрев | К компрессору может возвращаться слишком влажный пар | Похожая картина возможна при другой неисправности регулирующего устройства |
| Рост нагрузки | Компрессор работает при повышенном давлении нагнетания | Ток и давление сравнивают с паспортными условиями, а не с произвольной нормой |
Сначала проверяют чистоту наружного теплообменника, работу вентилятора, температуру воздуха и отсутствие неконденсируемых газов в контуре.
Что показывают перегрев и переохлаждение
Перегрев — разница между фактической температурой всасывающей трубки и температурой насыщения хладагента по давлению низкой стороны. Повышенный перегрев может указывать на недостаток хладагента, если воздушный поток и регулирующее устройство исправны.
Переохлаждение — разница между температурой насыщения по давлению высокой стороны и фактической температурой жидкостной трубки. Повышенное переохлаждение может указывать на избыток заправки.
| Состояние | Давление всасывания | Перегрев | Переохлаждение |
|---|---|---|---|
| Недостаток хладагента | Часто понижено | Обычно повышен | Часто понижено |
| Избыток хладагента | Зависит от управления системой | Может снижаться | Обычно повышено |
| Правильная заправка | Параметры соответствуют сервисной документации при заданных температурах и нагрузке | ||
Какие неисправности похожи на неправильную заправку
Рабочие давления отражают состояние всей системы, поэтому перед выводом о количестве фреона исключают причины, которые изменяют теплообмен или расход хладагента.
Как правильно проверить количество фреона
Диагностику проводят в режиме охлаждения после стабилизации работы системы. Значения сравнивают с сервисной документацией конкретного кондиционера и поправками на длину трассы.
- Проверить маркировкуОпределить тип хладагента, заводскую массу и поправку на длину трассы.
- Восстановить воздушный потокОчистить фильтры и теплообменники, проверить вентиляторы и открытые жалюзи.
- Стабилизировать режимДать кондиционеру поработать при устойчивой нагрузке и зафиксировать температуры воздуха.
- Измерить давлениеИспользовать совместимую манометрическую станцию и шкалу нужного хладагента.
- Измерить температуры трубокСнять температуру всасывающей и жидкостной линий в предусмотренных производителем точках.
- Рассчитать перегрев и переохлаждениеСопоставить температуры трубок с температурами насыщения по измеренному давлению.
- Сравнить с документациейНе использовать универсальное целевое значение для всех кондиционеров и условий.
- Проверить утечкиПри признаках недозаправки обследовать соединения, трубопроводы и теплообменники.
- Проверить массуПосле ремонта и вакуумирования заправлять рассчитанное количество по электронным весам.
- Повторить контрольПосле стабилизации повторно измерить давление, температуры, перегрев и переохлаждение.
Что делать после подтверждения недозаправки или перезаправки
Если подтверждена нехватка хладагента, простая дозаправка не устраняет причину. Сначала находят место утечки, восстанавливают герметичность, проверяют контур, вакуумируют его и только затем вводят расчётную массу хладагента.
При избытке хладагент собирают предназначенным для этого оборудованием и доводят массу до значения производителя. Выпускать фреон в атмосферу нельзя.
Нужный хладагент выбирают в разделе фреонов для климатического и холодильного оборудования, а количество контролируют электронными весами с учётом заводской нормы и длины трассы.

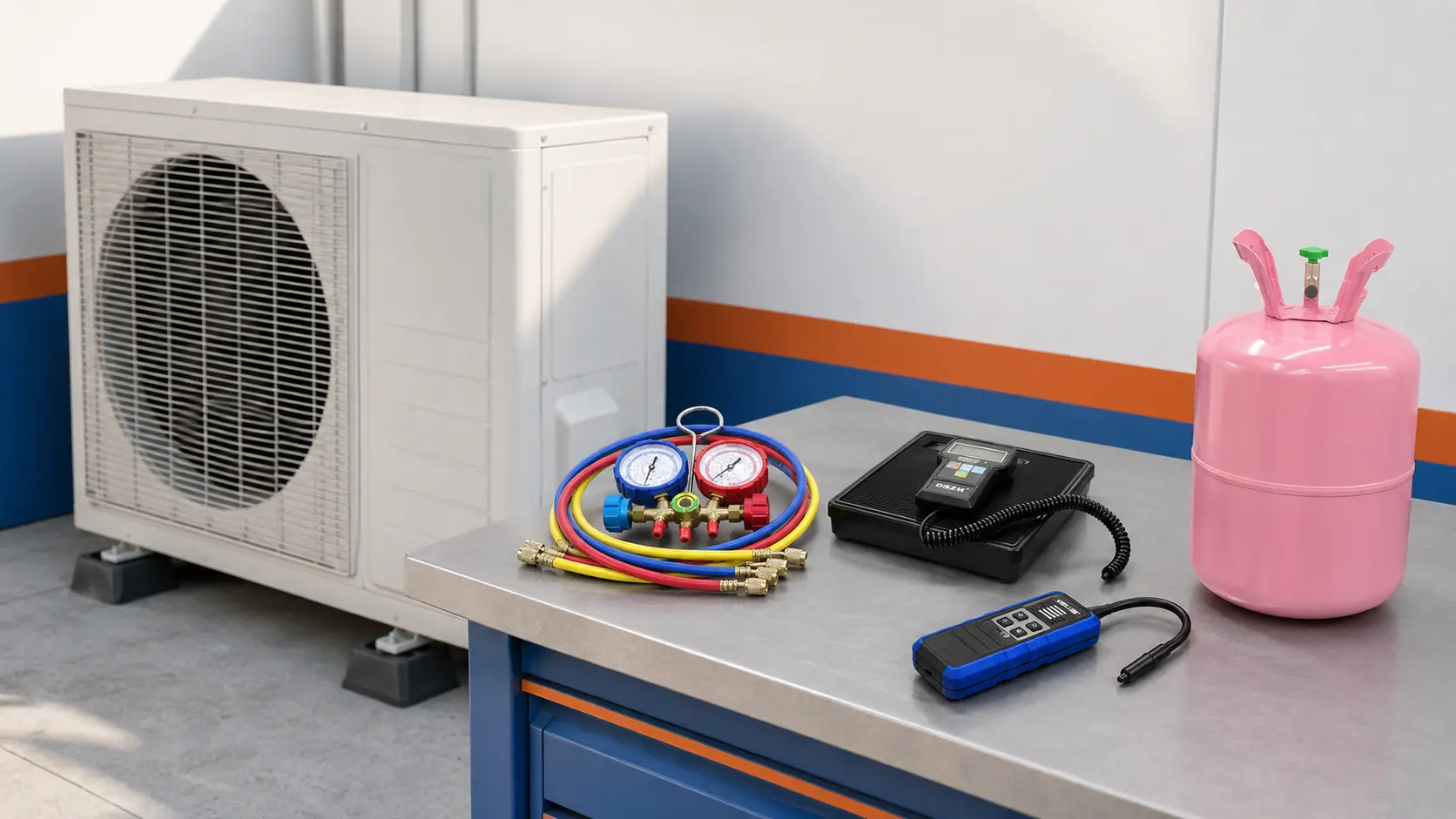

Оборудование для проверки и корректной заправки

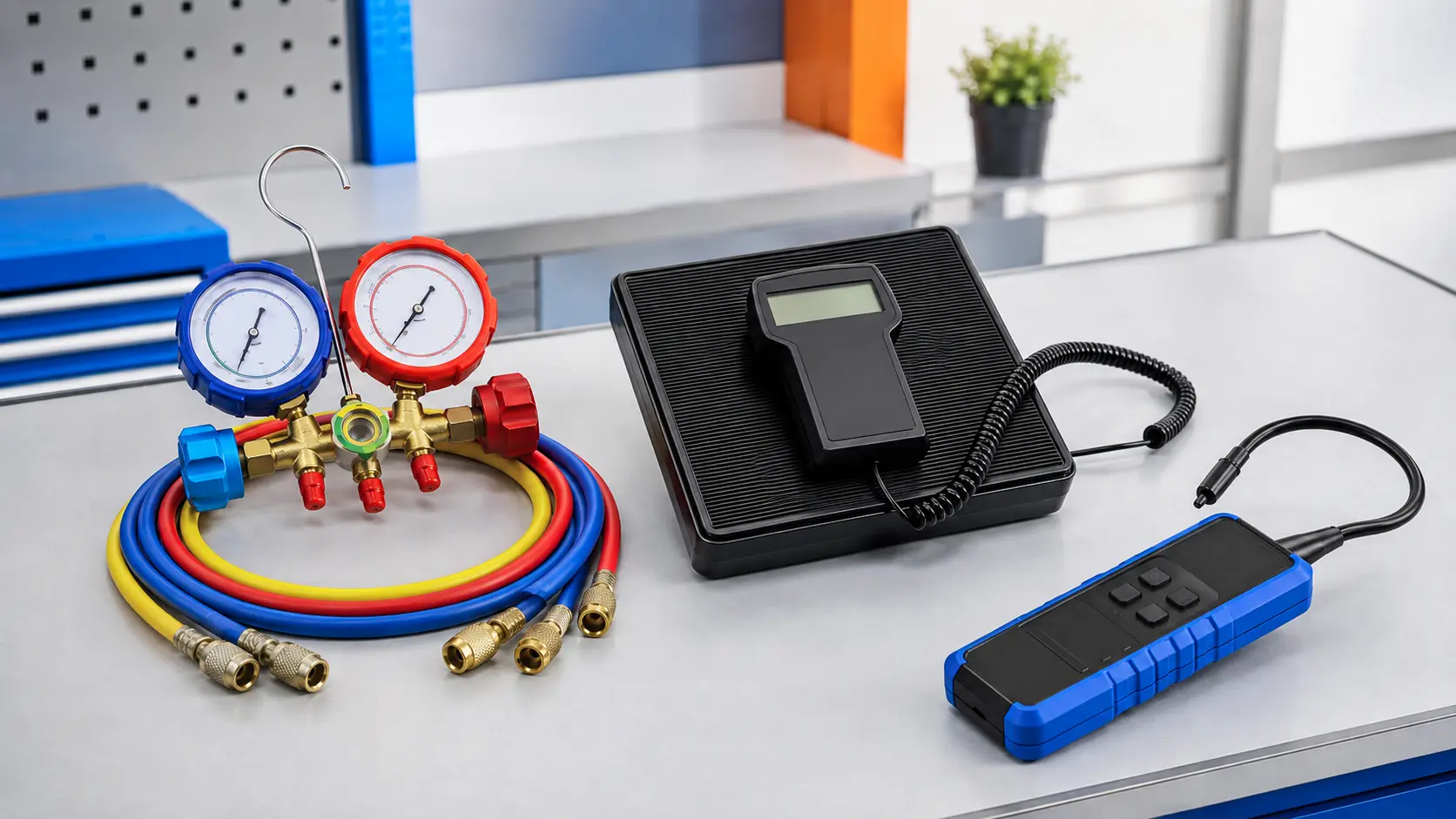

Для диагностики используют совместимые манометрические станции и коллекторы, контактные датчики температуры, электронные весы и течеискатель. Заправочный хладагент подбирают строго по маркировке кондиционера.
Фреон R410A, 11,3 кг
Хладагент BAVIS R410A для систем кондиционирования и тепловых насосов.
- масса нетто 11,3 кг
- смесь R32 и R125 в пропорции 50/50
- баллон с вентилем
DSZH WK-536G-R410A
Двухвентильная манометрическая станция в латунном корпусе для сервисных работ.
- R22, R134A, R404A, R407C и R410A
- три шланга длиной 90 см
- до 55 бар, соединения 5/16" SAE
DSZH RCS-7040
Электронные весы для дозированной заправки холодильных систем хладагентом.
- максимальная нагрузка 100 кг
- точность измерения 5 г
- платформа 230 × 230 мм
Value VML-1
Электронный детектор для локализации утечек хладагента в климатических и холодильных системах.
- поддержка R22, R32, R134A, R404A, R410A и других газов
- питание от аккумулятора
- USB-разъём для зарядки
Какую роль выполняет каждый товар
| Модель и SKU | Назначение | Что важно | Этап работы |
|---|---|---|---|
| Фреон R410A, 11,3 кг 04885 | Заправочный хладагент | R410A, масса нетто 11,3 кг | Заправка после ремонта и вакуумирования |
| DSZH WK-536G-R410A 12473 | Измерение давления | Два вентиля, три шланга до 55 бар | Снятие рабочих параметров системы |
| DSZH RCS-7040 04607 | Контроль массы | До 100 кг, точность 5 г | Дозированная заправка и отбор хладагента |
| Value VML-1 02984 | Поиск утечек | Электронный сенсор, аккумулятор | Проверка герметичности перед заправкой |
Частые ошибки при проверке количества фреона
Частые вопросы о недозаправке и перезаправке
Можно ли определить нехватку фреона по инею?
Нет. Обмерзание бывает при недостатке хладагента, но также возникает из-за слабого воздушного потока, загрязнённого испарителя или неисправности вентилятора.
Низкое давление всегда означает недозаправку?
Нет. Низкое давление всасывания возможно при ограничении в контуре, недостаточном расходе воздуха или низкой тепловой нагрузке.
Почему перезаправленный кондиционер хуже охлаждает?
Избыток хладагента уменьшает рабочий объём конденсатора, повышает давление конденсации и увеличивает нагрузку на компрессор.
Какое давление должно быть в кондиционере?
Единого значения нет. Давление зависит от хладагента, температур, нагрузки и режима управления; его сравнивают с сервисными данными конкретной модели.
Можно ли заправить кондиционер «по ощущениям»?
Нет. Расчётную массу контролируют весами, а результат проверяют по температуре, давлению, перегреву и переохлаждению.
Что делать, если обнаружена утечка?
Устранить негерметичность, проверить контур, выполнить вакуумирование и заправить систему рассчитанной массой подходящего хладагента.
Главное о количестве фреона в кондиционере
Недостаток хладагента чаще сопровождается повышенным перегревом и сниженным давлением всасывания, а избыток — повышенным переохлаждением и давлением конденсации. Эти признаки оценивают только после проверки воздушного потока и стабилизации режима.
Точный диагноз строят по совокупности измерений и требованиям производителя. При недозаправке сначала находят утечку, а при корректировке количества хладагента обязательно контролируют массу электронными весами.
Для работы пригодятся манометрическая станция DSZH WK-536G-R410A, весы DSZH RCS-7040 и течеискатель Value VML-1. Хладагент R410A в баллоне 11,3 кг используют только в системах, где этот тип указан производителем.
