Диаметр медной трубы определяет не мощность «на глаз», а монтажная документация конкретного кондиционера.
Разберём, как читать размеры в дюймах и миллиметрах, чем отличаются жидкостная и газовая линии, почему важна толщина стенки и как сверить трубу с патрубками внутреннего и наружного блоков.
Откуда брать точный диаметр медной трубы
Правильный источник — инструкция по монтажу или техническая таблица конкретной пары блоков.
В ней производитель указывает наружный диаметр жидкостной и газовой линий, допустимую длину трассы, перепад высот и условия дополнительной заправки. Даже кондиционеры близкой холодопроизводительности могут иметь разные присоединительные размеры.
Площадь и мощность помогают подобрать сам кондиционер, но не заменяют данные производителя о патрубках и холодильном контуре.
Чем отличаются жидкостная и газовая линии
Между блоками сплит-системы прокладывают две медные трубы. По одной линии движется хладагент в жидкой фазе, по другой — в газовой.
| Линия | Что важно при подборе | Что проверяют перед монтажом |
|---|---|---|
| Жидкостная | Обычно имеет меньший наружный диаметр | Размер патрубка, толщину стенки и требования инструкции |
| Газовая | Обычно имеет больший наружный диаметр | Размер патрубка, теплоизоляцию и допустимую длину трассы |
Менять трубы местами или уменьшать одну из линий нельзя: это изменяет условия движения хладагента и не соответствует рассчитанной производителем схеме.
Таблица размеров медных труб в дюймах и миллиметрах

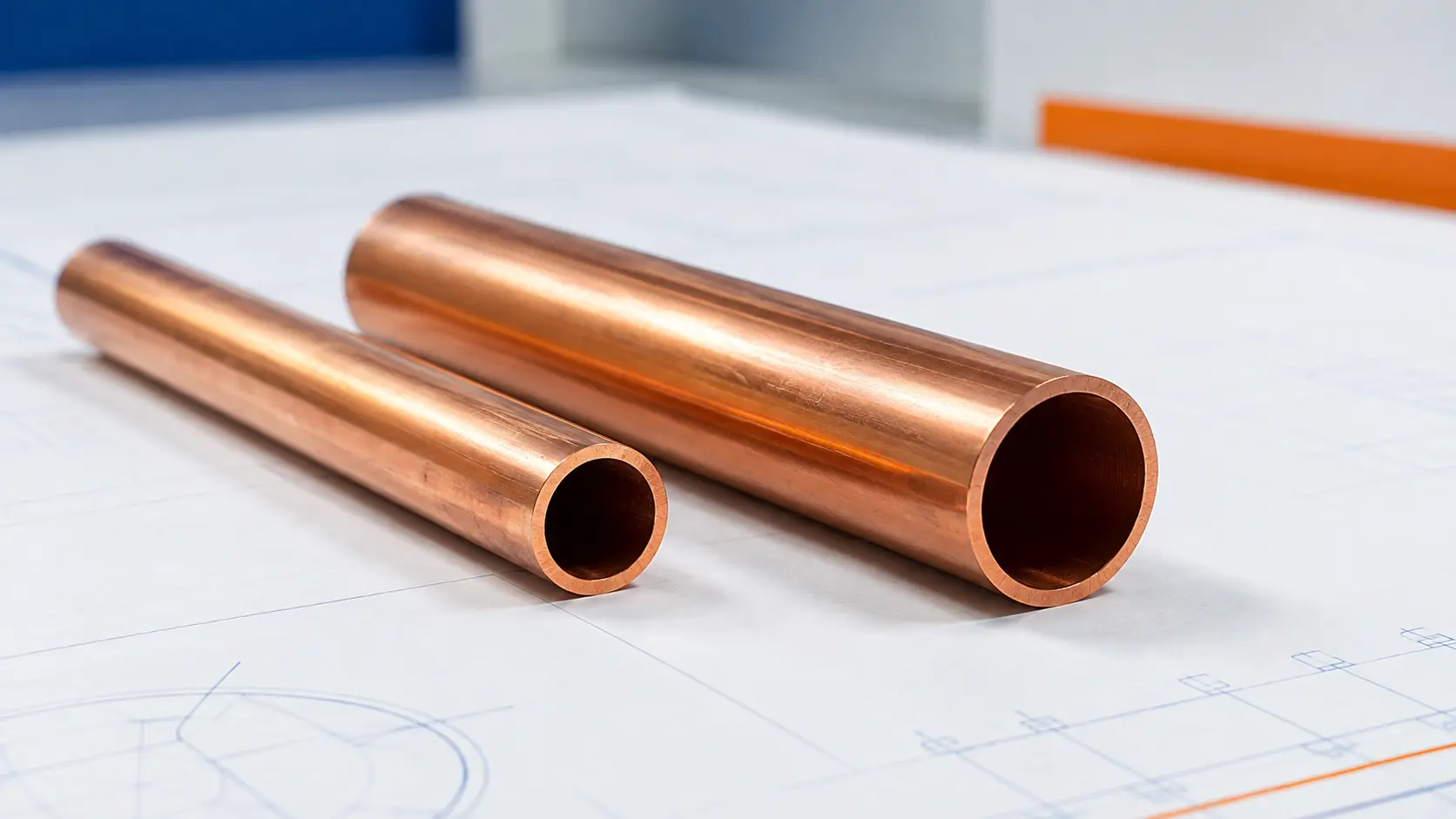

В каталогах и инструкциях холодильную трубу часто обозначают в дюймах. Это значение соответствует наружному диаметру, а не диаметру проходного отверстия.
| Размер, дюйм | Наружный диаметр, мм | Где встречается |
|---|---|---|
| 1/4″ | 6,35 | Жидкостная линия многих бытовых сплит-систем |
| 3/8″ | 9,52 | Газовая линия компактных моделей или жидкостная линия более крупных систем |
| 1/2″ | 12,70 | Газовая линия части настенных кондиционеров |
| 5/8″ | 15,88 | Газовая линия более производительных систем |
| 3/4″ | 19,05 | Отдельные полупромышленные и коммерческие решения |
| 7/8″ | 22,23 | Крупные холодильные линии, если такой размер предусмотрен проектом |
Распространённые пары диаметров для кондиционеров
У бытовых и полупромышленных систем встречаются несколько повторяющихся сочетаний. Они помогают прочитать спецификацию, но не заменяют её.
| Жидкостная линия | Газовая линия | Пример применения |
|---|---|---|
| 1/4″ — 6,35 мм | 3/8″ — 9,52 мм | Многие компактные настенные сплит-системы |
| 1/4″ — 6,35 мм | 1/2″ — 12,70 мм | Часть моделей средней производительности |
| 1/4″ — 6,35 мм | 5/8″ — 15,88 мм | Некоторые более производительные кондиционеры |
| 3/8″ — 9,52 мм | 5/8″ — 15,88 мм | Отдельные полупромышленные системы |
Конструкция теплообменников, хладагент, длина допустимой трассы и решения производителя различаются. Поэтому финальная проверка всегда выполняется по документации модели.
Как подобрать медную трубу по модели кондиционера
Подбор удобно выполнять в четыре шага. Такой порядок исключает путаницу между наружным диаметром, длиной трассы и толщиной стенки.
Если внутренний и наружный блоки взяты из разных серий, сначала подтверждают, что производитель вообще допускает такую комбинацию. Совпадение гаек и диаметров само по себе не доказывает совместимость.
Почему важны толщина стенки и стандарт трубы
Одинаковый наружный диаметр ещё не означает одинаковые характеристики трубы.
Например, изделия 1/4″ могут иметь разную толщину стенки. При выборе учитывают требования производителя кондиционера, рабочий хладагент, стандарт изготовления и способ соединения.
Подходящие варианты собраны в разделе медных труб для кондиционеров. В карточке конкретного изделия сверяют диаметр, толщину стенки, длину бухты и стандарт.
Как длина трассы влияет на монтаж
После выбора диаметра проверяют ограничения по длине и перепаду высот. Производитель задаёт допустимую длину трассы, вертикальный перепад и заводскую заправку, рассчитанную на определённый метраж.
Если трасса длиннее базового значения, производитель может требовать дополнительное количество хладагента на каждый метр. Эти данные берут из инструкции: универсальной нормы для всех кондиционеров нет.
Труба нужного размера не отменяет ограничений по трассе. Перед прокладкой фиксируют маршрут, длину обоих участков, число поворотов и перепад между блоками.

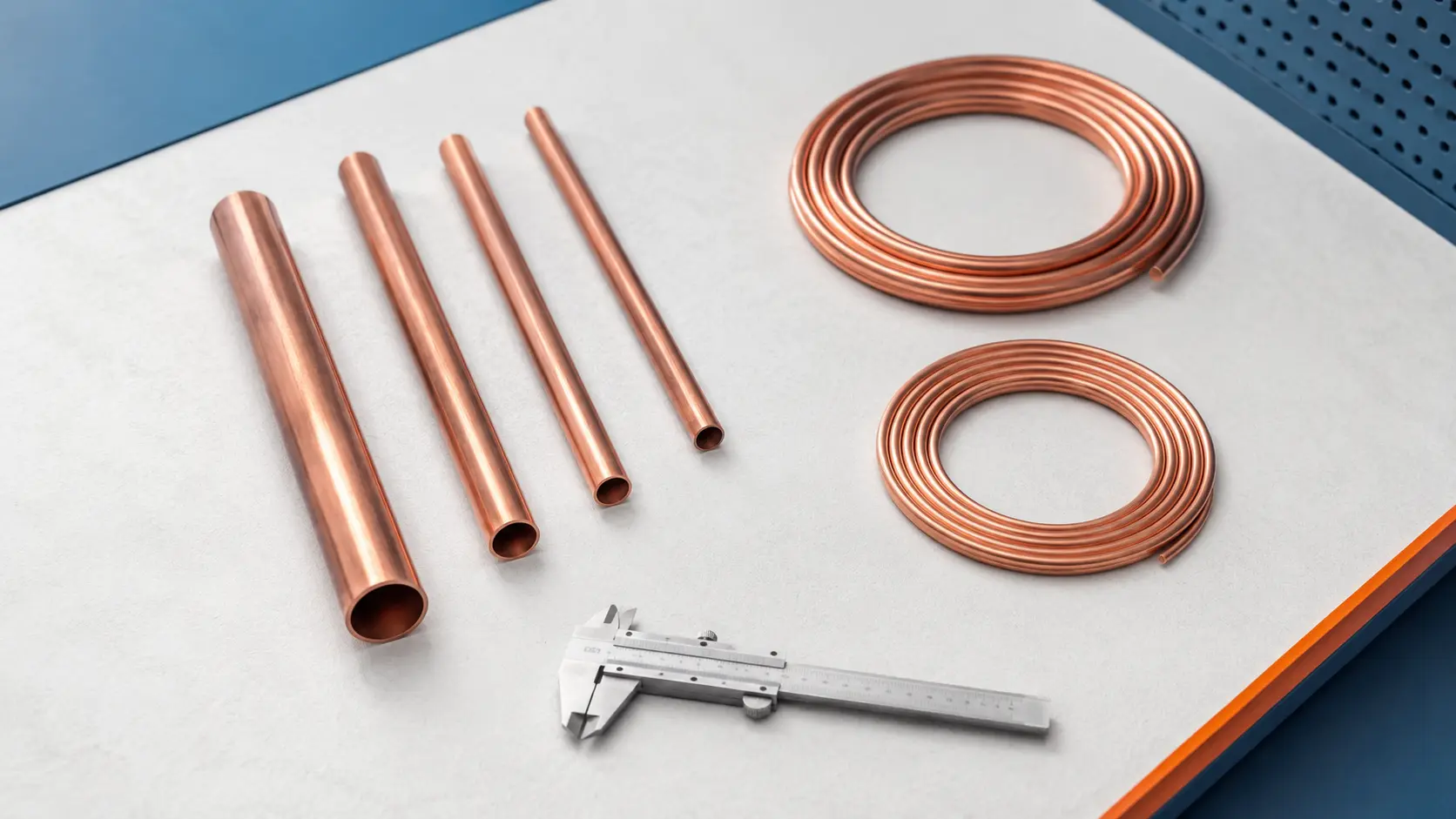

Медная труба для монтажа кондиционера
Для короткого монтажа удобны бухты 15 м, а для регулярных работ и протяжённых трасс — поставка 50 м. Наружный диаметр и толщину стенки выбирают по документации обслуживаемой системы.
Медная труба 3/8″
Мягкая труба для холодильной и климатической техники в компактной бухте.
- наружный диаметр 9,52 мм
- толщина стенки 0,65 мм
- стандарт EN 12735-1
Медная труба 3/8″ ST
Мягкая труба серии ST для монтажа протяжённых трасс и регулярных работ.
- наружный диаметр 9,52 мм
- толщина стенки 0,81 мм
- стандарт ASTM B280
Медная труба 1/4″ ST
Мягкая труба серии ST диаметром 1/4″ для климатической и холодильной техники.
- наружный диаметр 6,35 мм
- толщина стенки 0,76 мм
- стандарт ASTM B280
Медная труба 1/4″
Мягкая труба диаметром 1/4″ для коротких трасс кондиционеров и холодильной техники.
- наружный диаметр 6,35 мм
- толщина стенки 0,61 мм
- стандарт EN 12735-1
Сравнение медных труб по размеру и поставке
| Труба и SKU | Диаметр | Стенка | Длина | Стандарт |
|---|---|---|---|---|
| Медная труба 3/8″ 05551 | 9,52 мм | 0,65 мм | 15 м | EN 12735-1 |
| Медная труба 3/8″ ST 09905 | 9,52 мм | 0,81 мм | 50 м | ASTM B280 |
| Медная труба 1/4″ ST 09906 | 6,35 мм | 0,76 мм | 50 м | ASTM B280 |
| Медная труба 1/4″ 18985 | 6,35 мм | 0,61 мм | 15 м | EN 12735-1 |
Частые ошибки при выборе и прокладке трубы
Частые вопросы о диаметре медной трубы
Какая труба нужна для кондиционера 7 или 9 тысяч BTU?
У многих компактных моделей встречается пара 1/4″ и 3/8″, но размер необходимо подтвердить в инструкции именно вашего кондиционера.
Можно ли поставить трубу большего диаметра?
Самовольно менять размер не следует. Любое отклонение допускается только тогда, когда оно прямо предусмотрено документацией производителя.
1/4 дюйма — это сколько миллиметров?
Наружный диаметр трубы 1/4″ равен 6,35 мм. Толщина стенки у разных изделий при этом может отличаться.
3/8 дюйма — это сколько миллиметров?
Наружный диаметр трубы 3/8″ равен 9,52 мм. Это не размер внутреннего прохода трубы.
Как измерить неизвестную трубу?
С наружной поверхности снимают теплоизоляцию и измеряют наружный диаметр штангенциркулем. Затем отдельно определяют толщину стенки или сверяют маркировку.
Нужна ли теплоизоляция на обе трубы?
Требования зависят от конструкции системы. В большинстве монтажных инструкций теплоизолируют обе линии, а материал и толщину изоляции выбирают по документации кондиционера.
Главное о подборе медной трубы
Размеры 1/4″, 3/8″, 1/2″ и 5/8″ обозначают наружный диаметр. Жидкостную и газовую линии подбирают отдельной парой по монтажной инструкции конкретных блоков.
Перед покупкой также проверяют толщину стенки, стандарт, длину трассы, перепад высот и условия дополнительной заправки. Это надёжнее любой универсальной таблицы по BTU или площади помещения.
Сравнить доступные диаметры и метраж можно в каталоге медных труб для кондиционеров.
