Кабель для кондиционера выбирают по схеме подключения, максимальному току оборудования и условиям прокладки.
Мощность в кВт помогает оценить нагрузку, но окончательные сечение, число жил и защитный автомат определяют по паспорту конкретной сплит-системы и электрическому расчёту линии.
Питающий и межблочный кабель кондиционера — не одно и то же
У сплит-системы может быть отдельная линия питания и кабель между внутренним и наружным блоками. Их назначение, число жил и допустимое сечение определяются электрической схемой конкретной модели.
У одних кондиционеров сеть 230 В подводят к внутреннему блоку, у других — к наружному. Поэтому копировать схему соседней модели или ориентироваться только на мощность охлаждения нельзя.
| Линия | Что соединяет | Что определяет выбор | Что проверить |
|---|---|---|---|
| Питающая | Щит и блок кондиционера | Максимальный ток, длина, способ прокладки | Точку ввода питания, сечение и номинал защиты |
| Межблочная | Внутренний и наружный блоки | Схема клемм и требования производителя | Число жил, сечение и назначение каждой клеммы |
Обозначения на клеммниках обоих блоков должны совпадать со схемой в руководстве. Цвет жил не заменяет проверку маркировки контактов.

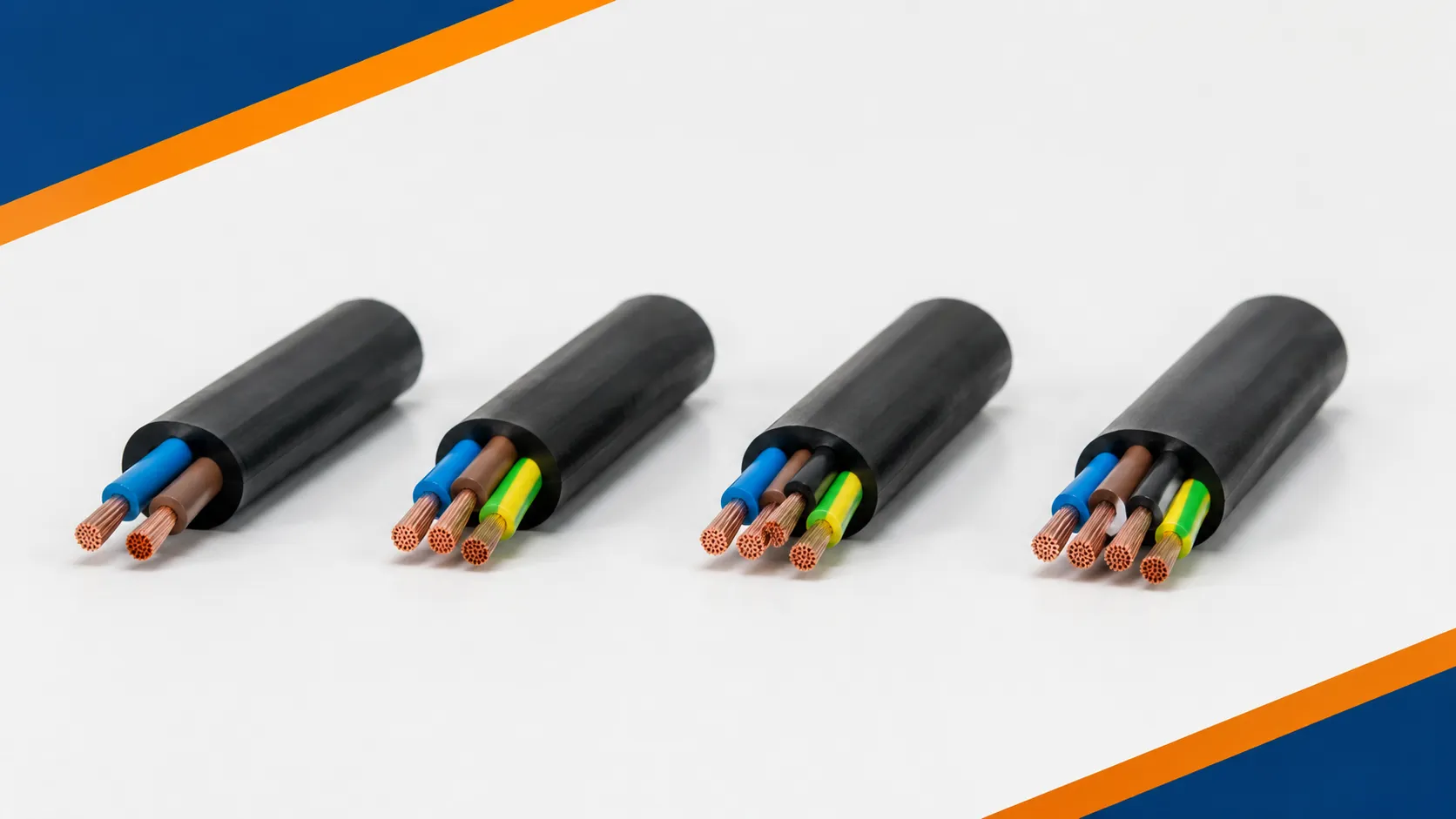

Что означает маркировка кабеля 3×1,5, 4×1,5 и 5×1,5
В записи после обозначения марки первая цифра показывает количество токопроводящих жил, а вторая — номинальное сечение каждой жилы в квадратных миллиметрах.
Количество проводников внутри оболочки.
Номинальная площадь проводника, а не его диаметр.
ВВГнг-LS — медный кабель с ПВХ-изоляцией и оболочкой, исполнение которого рассчитано на пониженное дымо- и газовыделение при горении. Такой кабель используют для стационарной прокладки; это не гибкий сетевой шнур.
Как определить количество жил для кондиционера
Число жил берут из монтажной схемы, а не из мощности кондиционера. Две модели одинаковой производительности могут требовать разный межблочный кабель и разные точки подключения питания.
Как выбрать сечение кабеля для кондиционера
Сечение выбирают так, чтобы линия выдерживала расчётный ток с учётом условий прокладки и сохраняла допустимое напряжение на клеммах оборудования.
Надпись «1,5 мм²» сама по себе не отвечает на вопрос о допустимой нагрузке. Итог зависит от материала проводника, температуры, количества нагруженных жил, совместной прокладки с другими кабелями, длины маршрута и характеристик защитного аппарата.
Использовать номинальный или максимальный входной ток из паспорта и шильдика, а не только мощность охлаждения.
Скрытая линия, кабель-канал, пучок и высокая температура дают разные условия охлаждения.
На длинной линии рассчитывают падение напряжения и при необходимости увеличивают сечение.
Автомат не должен разрешать кабелю работать выше допустимого тока выбранной линии.
Для небольшой сплит-системы это сечение может соответствовать руководству и расчёту. При большей нагрузке, длинном маршруте или неблагоприятной прокладке может потребоваться 2,5 мм² либо другое значение.
Как определить максимальный ток кабеля
Максимальный ток линии ограничивается не одной цифрой на упаковке. Сначала определяют допустимую токовую нагрузку для марки и сечения кабеля, затем применяют поправки на реальный способ монтажа.
Для представленных ниже кабелей ВВГнг-LS 1,5 мм² в характеристиках указан ток до 27 А. Это предельная характеристика изделия, а не универсальный рабочий ток любой линии кондиционера.
Открытая линия охлаждается иначе, чем кабель в трубе, стене или утеплителе.
Нагретое помещение и близость горячих поверхностей уменьшают допустимую нагрузку.
Несколько нагруженных линий рядом взаимно ухудшают отвод тепла.
Чем длиннее маршрут, тем заметнее падение напряжения при том же токе.
Если защита срабатывает, сначала ищут причину перегрузки или неисправности. Установка автомата большего номинала без проверки кабеля может оставить линию без надёжной защиты.
Как связаны мощность, ток и нагрузка кондиционера
Для простой однофазной активной нагрузки ориентировочная мощность равна произведению напряжения и тока. У компрессора и вентиляторов есть коэффициент мощности, КПД и пусковые режимы, поэтому кабель не подбирают по одному арифметическому делению.
| Ток | Активная мощность при 230 В | Как использовать значение |
|---|---|---|
| 6 А | 1,38 кВт | Только арифметический ориентир |
| 10 А | 2,30 кВт | Не заменяет паспортный ток |
| 16 А | 3,68 кВт | Не определяет сечение без условий прокладки |
| 20 А | 4,60 кВт | Требует расчёта линии и защиты |
| 27 А | 6,21 кВт | Не является готовым рабочим режимом кабеля 1,5 мм² |
Потребляемая электрическая мощность кондиционера обычно заметно ниже его тепловой или холодильной производительности. Для расчёта нужна строка «потребляемая мощность», «номинальный ток» или «максимальный входной ток».
Как учесть длину кабеля и подобрать защиту
При увеличении длины растут сопротивление линии и падение напряжения. Если расчётное напряжение на клеммах выходит за допустимый диапазон оборудования, сечение увеличивают — даже когда по нагреву кабель ещё проходит.
- Записать максимальный токИспользовать значение производителя для выбранного режима и модели.
- Измерить маршрутУчитывать фактическую длину от щита до точки подключения.
- Проверить токовую нагрузкуПрименить поправки на температуру, группировку и способ монтажа.
- Проверить падение напряженияСопоставить результат с требованиями оборудования и проекта.
- Сверить автоматНоминал и характеристика должны соответствовать линии и руководству.
- Проверить защитное отключениеУЗО или дифавтомат применяют по требованиям проекта и электробезопасности.
Кабели ВВГнг-LS для монтажа кондиционера
Все четыре варианта имеют сечение 1,5 мм² и поставляются бухтами по 100 м. Главное различие — количество жил, поэтому нужную позицию выбирают после проверки схемы подключения.
ВВГнг-LS 4×1,5 ТУ
Стационарный медный кабель для схем, где требуются четыре проводника.
- 4 жилы
- сечение 1,5 мм²
- бухта 100 м
ВВГнг-LS 5×1,5 ТУ
Пятижильный вариант для подключения строго по соответствующей схеме.
- 5 жил
- сечение 1,5 мм²
- бухта 100 м
ВВГнг-LS 2×1,5 ТУ
Двухжильный медный кабель для цепей с двумя требуемыми проводниками.
- 2 жилы
- сечение 1,5 мм²
- бухта 100 м
ВВГнг-LS 3×1,5 ТУ
Трёхжильный кабель для стационарных однофазных линий по проекту.
- 3 жилы
- сечение 1,5 мм²
- бухта 100 м
Перед монтажом проверяют документы на конкретную партию, фактическое исполнение и соответствие проектному расчёту. Сечение и защиту нельзя выбирать на границе допустимой нагрузки.
Сравнение кабелей по количеству жил
| Модель и SKU | Жилы | Сечение | Длина | Максимальный ток |
|---|---|---|---|---|
| ВВГнг-LS 4×1,5 ТУ 13097 | 4 | 1,5 мм² | 100 м | до 27 А |
| ВВГнг-LS 5×1,5 ТУ 13098 | 5 | 1,5 мм² | 100 м | до 27 А |
| ВВГнг-LS 2×1,5 ТУ 13110 | 2 | 1,5 мм² | 100 м | до 27 А |
| ВВГнг-LS 3×1,5 ТУ 13096 | 3 | 1,5 мм² | 100 м | до 27 А |
В разделе кабели и провода можно подобрать исполнение с нужным количеством жил и сечением после расчёта линии.
Частые ошибки при выборе кабеля для кондиционера
Частые вопросы о кабеле для кондиционера
Какой кабель нужен для кондиционера 7 или 9 BTU?
Обозначение типоразмера не определяет кабель. Нужны максимальный входной ток, схема питания, длина линии и требования руководства конкретной модели.
Можно ли подключить кондиционер кабелем 3×1,5?
Да, если три жилы и сечение 1,5 мм² прямо соответствуют схеме, нагрузке, длине, способу прокладки и выбранной защите.
Когда нужен кабель 5×1,5?
Когда монтажная схема предусматривает пять проводников. Использовать пятижильный кабель только «для запаса» необязательно.
Можно ли использовать многожильный гибкий провод?
Только если такой тип допускают производитель и проект. Для оконцевания гибких жил применяют подходящие наконечники и технологию монтажа.
Нужна ли отдельная линия от щита?
Для многих сплит-систем отдельная линия является предпочтительным или обязательным решением. Точное требование смотрят в руководстве и проекте электроснабжения.
Какой автомат поставить на кондиционер?
Номинал и характеристику выбирают по максимальному току оборудования, сечению кабеля, способу прокладки и указаниям производителя.
Можно ли соединять кабель внутри стены?
Скрытые недоступные соединения не оставляют. Разветвления и соединения выполняют разрешённым способом в доступных коробках или по проектному решению.
Что важнее: ток или мощность?
Для выбора кабеля важнее расчётный ток линии. Мощность помогает оценить нагрузку, но не заменяет паспортные данные и проверку условий монтажа.
Главное о выборе кабеля для кондиционера
Начните с электрической схемы и максимального входного тока конкретной модели. Затем проверьте сечение по нагреву и падению напряжения, согласуйте защитный автомат и только после этого выбирайте кабель с нужным количеством жил.
- Число жил определяет схема подключения.
- Сечение зависит от тока, длины и способа прокладки.
- Мощность охлаждения не равна потребляемой электрической мощности.
- Монтаж и защиту линии должен проверять квалифицированный специалист.
