Фильтр-осушитель кондиционера: для чего он нужен и как правильно менять

Содержание

Как работает фильтр-осушитель

Из чего состоит

Как и когда производить замену

Что еще важно учесть

Фильтр-осушитель кондиционера (сокращенно — ФОК) играет ключевую роль в работе системы. Его основная функция — удаление избыточной влаги и предотвращение загрязнения холодильного контура. Помимо этого, фильтр служит резервуаром для хладагента, поступающего из конденсатора. Применяется он как в климатических системах, так и в холодильном оборудовании. Как правило, фильтр устанавливается между выпускным патрубком конденсатора и входом терморегулирующего вентиля.

Как работает фильтр-осушитель

Принцип работы ФОК универсален — он практически не зависит от марки или модели оборудования. При старте кондиционера срабатывает электромагнитная муфта, которая прижимает металлический диск к шкиву компрессора. После запуска компрессор начинает сжимать фреон, находящийся в газообразной форме. Сжатый хладагент поступает в конденсатор, где охлаждается с помощью вентилятора и переходит в жидкое состояние. Далее жидкий фреон направляется в фильтр-осушитель, где проходит очистку и обезвоживание, а затем продолжает движение по системе.

Из чего состоит фильтр-осушитель

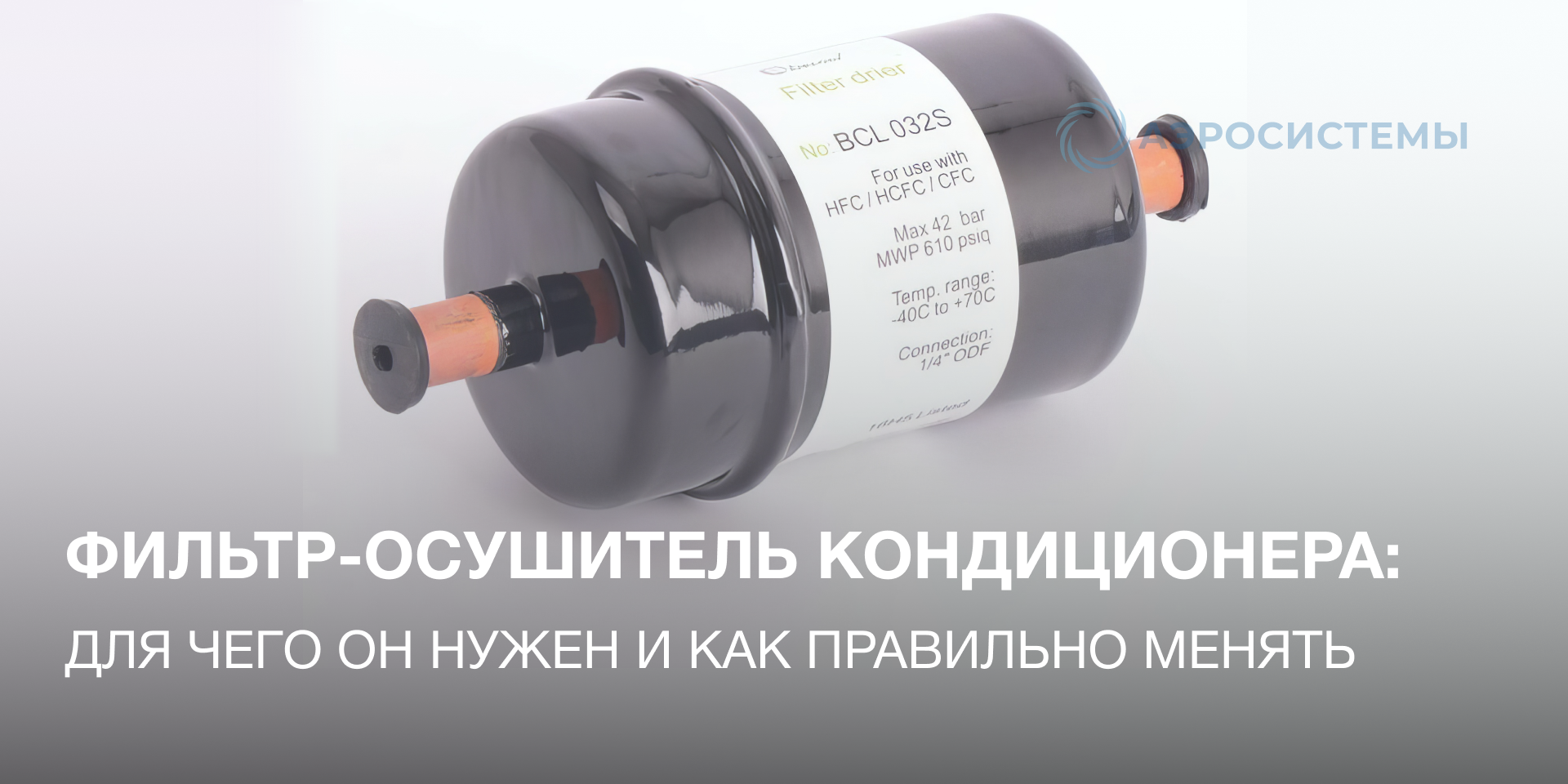

Конструктивно фильтр представляет собой металлическую трубку длиной от 80 до 170 мм и диаметром 16–30 мм, герметично запаянную с обеих сторон. Внутри располагаются две сетки и слой гранулированного адсорбента — чаще всего это синтетический цеолит, известный своей способностью активно поглощать влагу. Размер гранул — около 2–3 мм.

Сетка на входе имеет крупные ячейки, чтобы предотвратить попадание гранул в конденсатор. Выходная сетка — более мелкая, она задерживает твёрдые частицы и очищает хладагент от механических примесей. Некоторые модели ФОК оснащены двумя входами: один основной, второй — сервисный, для ускорения вакуумирования системы. В случае использования одного входа откачка воздуха проходит значительно медленнее.

Как и когда производить замену

Фильтр-осушитель подлежит замене в случае засора или утраты герметичности. Обычно это происходит после длительной эксплуатации или при ремонте системы. Старая деталь выпаивается, на её место устанавливается новый элемент. Все работы должны выполняться строго по техническим рекомендациям производителя. Инструкции по замене можно найти в документации на оборудование или в профессиональных источниках.

Хотя сама процедура не считается сложной, важно учитывать технические нюансы, чтобы не нарушить работу системы.

Что еще важно учесть

• Производители используют различные типы адсорбентов: одни впитывают влагу эффективнее других. Разница по удерживаемой влаге может достигать 30 г.
• Некоторые фильтры оборудованы термопредохранителем — плавкой вставкой, которая срабатывает при перегреве (около 85–100 °C), выпуская хладагент наружу.
• В ряде моделей предусмотрено смотровое окошко для контроля уровня хладагента.
• Срок службы фильтра определяется производителем и может варьироваться — всегда проверяйте инструкцию.
• Замена фильтра рекомендуется не только при ремонте, но и при любых манипуляциях с контуром, включая замену уплотнителей. Стоимость ФОК невелика, а профилактическая замена поможет избежать дорогостоящего ремонта в будущем.
• Ниже представлена схема, позволяющая заменить фильтр-осушитель без необходимости закачки фреона обратно в компрессор и дальнейшей вакуумизации системы.

1. Фильтр-осушитель;
2. Запорный вентиль;
3. Соленоидный вентиль;
4. Смотровое стекло;
5. Переходник;
6. ТРВ;
7. Манометр;
8. Термобаллон ТРВ;
9. Клапан Шрёдера;
10. Маслоподъёмная петля.
