Датчик температуры воздуха и датчик испарителя выполняют разные задачи и обычно находятся в разных местах.
Проверяют не только чувствительный элемент, но и провод, разъём, размещение и вход платы.
Номинал 5 или 10 кОм нельзя считать универсальным для всех кондиционеров.

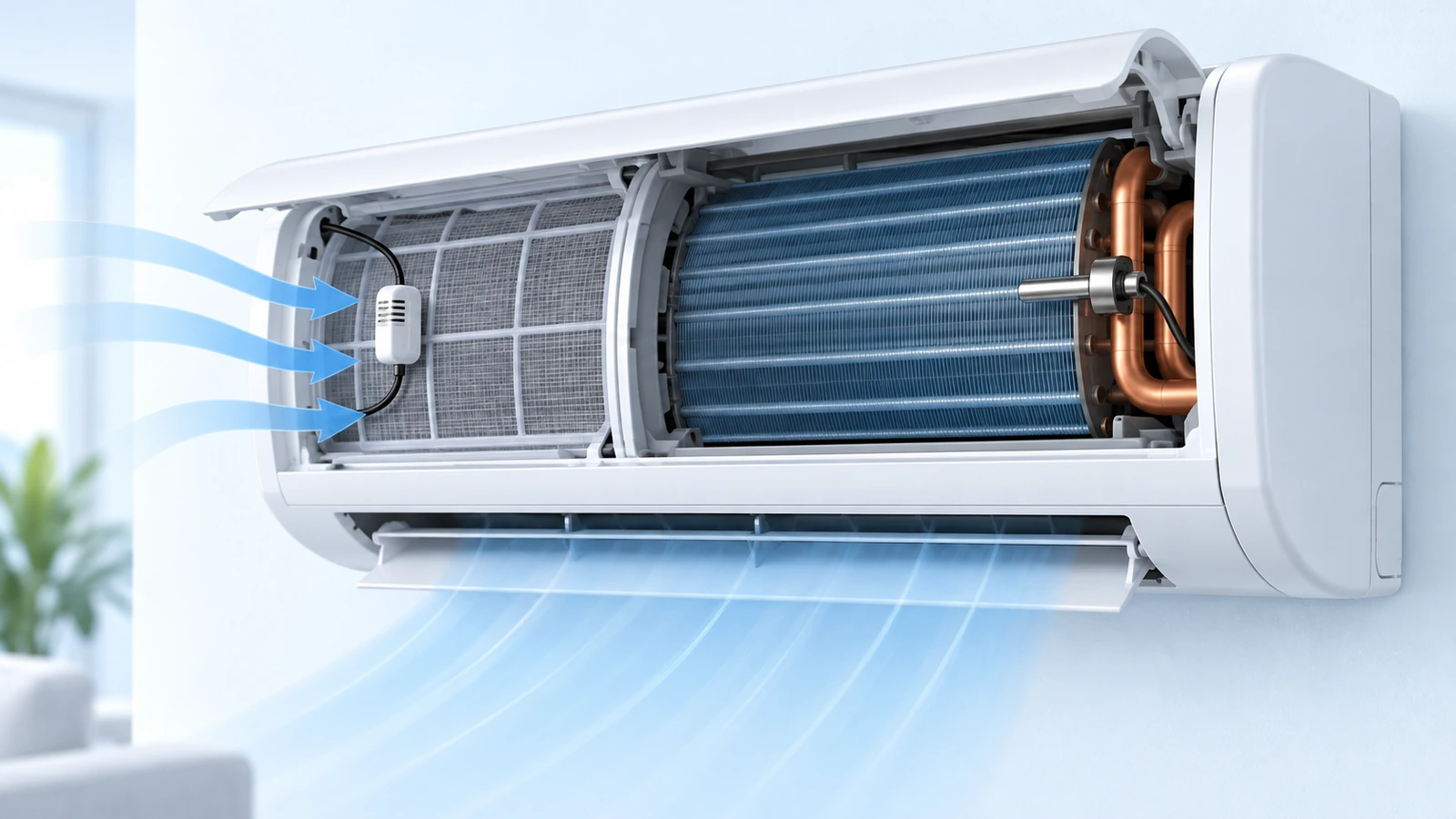

Где находятся датчики температуры и что они измеряют
На небольшом экране таблицу можно прокрутить вправо.
| Датчик | Типичное место | Задача и ограничение |
|---|---|---|
| Воздуха внутреннего блока | В зоне забора комнатного воздуха; точное крепление задаёт модель. | Помогает оценивать температуру для регулирования. Показание у потолка может отличаться от жилой зоны. |
| Теплообменника | В предусмотренном контакте с трубкой или узлом испарителя. | Контролирует состояние теплообменника и участвует в алгоритмах защиты. Это не обычный комнатный замер. |
| Наружного воздуха | В назначенной зоне наружного блока. | Участвует в режимных ограничениях и управлении согласно конструкции. |
| Других узлов | На трубопроводах, компрессоре или в другой предусмотренной точке. | Состав и назначение определяются сервисной схемой, а не общим списком для всех сплит-систем. |
Какие симптомы могут быть связаны с термодатчиком
Ошибка цепи
Система может обнаружить обрыв или замыкание. Но причиной бывают также кабель, разъём и вход платы.
Неверная температура
Значение может оставаться правдоподобным, но отличаться от реальности из-за характеристики или места установки.
Необычное регулирование
Раннее отключение, затяжная работа или защита требуют проверки входных данных вместе с фактическими условиями.
Один симптом не подтверждает отказ датчика. Код нужно читать по конкретной серии, учитывая момент появления и назначение температурного входа.
Подмена датчика случайным сопротивлением не является ремонтом.

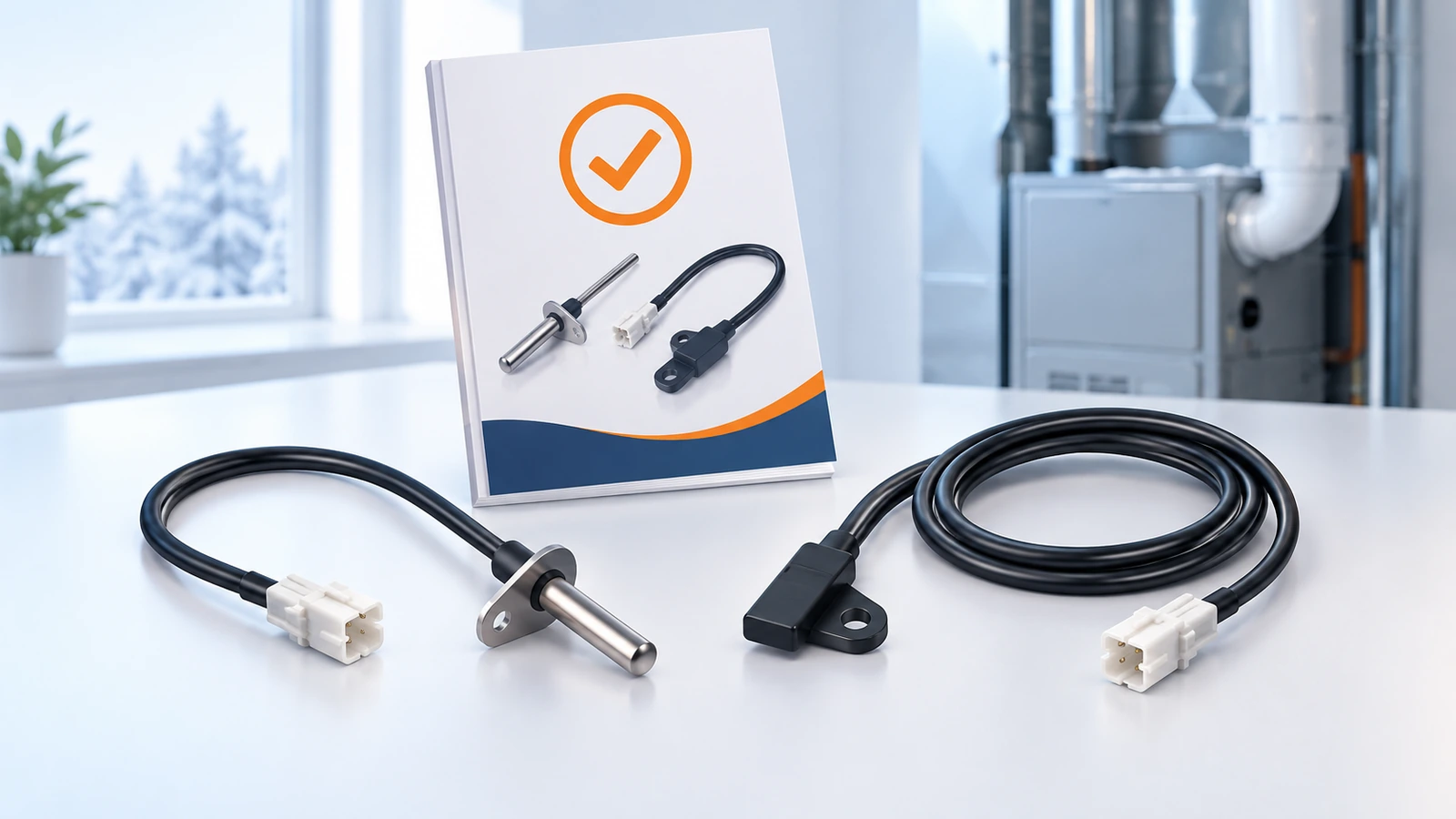

Почему датчики не меняют местами по похожему корпусу
Воздушный элемент и трубный зонд могут иметь разное исполнение, защиту, диапазон и способ теплового контакта.
Даже при одинаковом разъёме характеристика сопротивления может различаться.
Для термистора важна вся зависимость R(T), а не одна цифра при комнатной температуре.
У NTC сопротивление уменьшается при нагреве; это описание типа элемента, а не утверждение, что любой температурный датчик системы обязательно имеет такую характеристику.
Обозначение сопротивления без указания температуры и характеристики недостаточно для подбора.
Два элемента с одинаковым значением в одной точке могут различаться в других режимах.

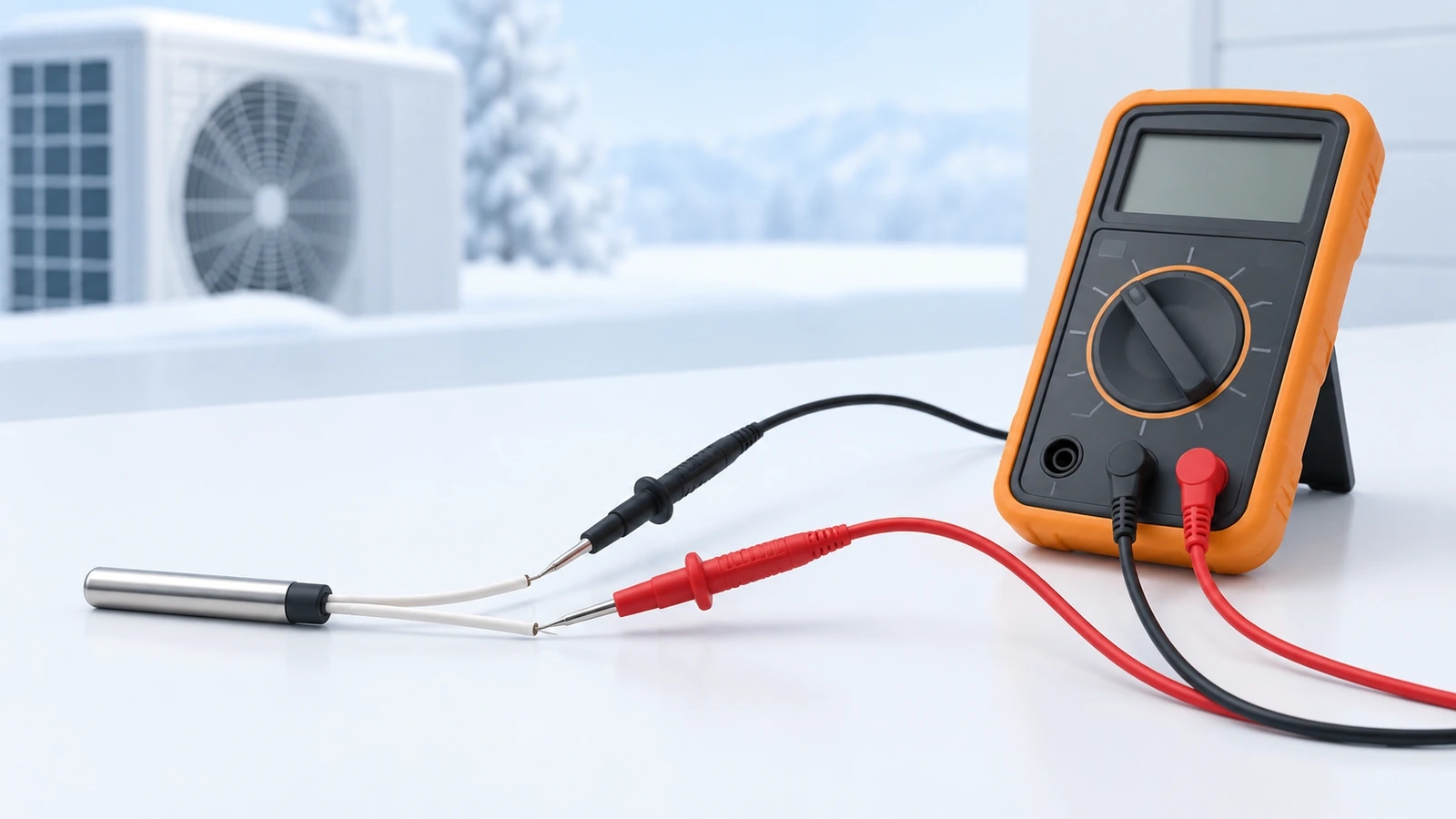

Как проверяют отключённый датчик по сервисной инструкции
- Найдите температурный входУстановите тип датчика, его место и нужную таблицу характеристики.
- Обеспечьте безопасное состояниеСпециалист отключает и проверяет оборудование по процедуре изготовителя.
- Отделите датчикИзмерение через подключённую плату может включать её цепи и не отражать сам элемент.
- Проверьте провод и разъёмИщите обрыв, нестабильный контакт, повреждение изоляции и коррозию.
- Оцените средуНужна известная стабильная температура чувствительного элемента.
- Сравните с R(T)Используйте таблицу нужной характеристики и её допуск; при необходимости несколько точек по разрешённой методике.
Не переносите контрольные значения и распиновку другой модели. Если отсутствует документация, сначала идентифицируют элемент, а не выбирают ближайший номинал наугад.

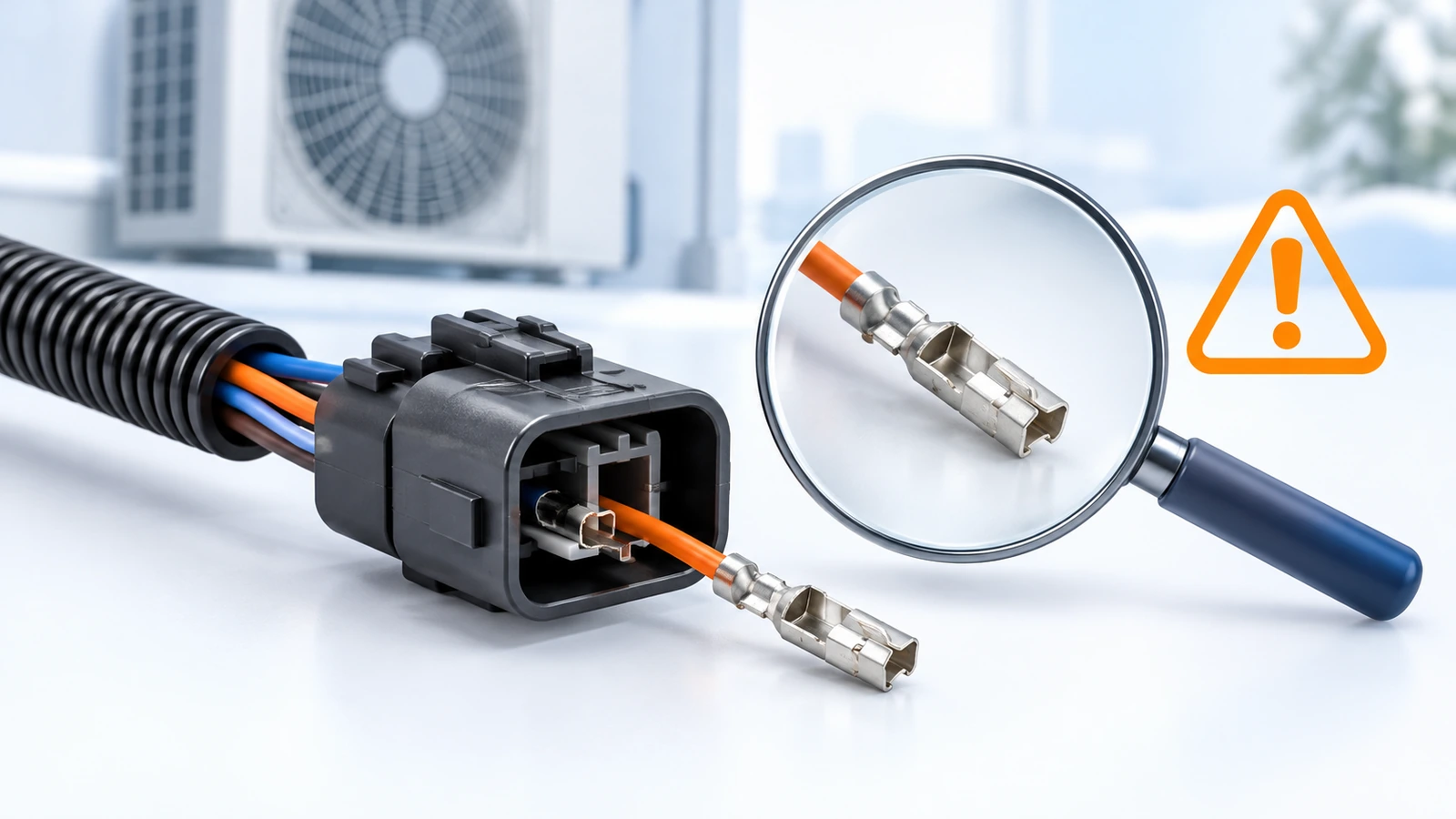

Как отличают неисправный элемент от кабеля и контакта
Сервис проверяет чувствительный элемент и соединительный участок раздельно, насколько это предусмотрено конструкцией.
Показание, меняющееся при нестабильном контакте, нельзя объяснить одной температурой.
Окисленный разъём, натяжение провода и повреждение в месте изгиба способны вызывать периодическую ошибку.
Важны правильная фиксация и прокладка, а не только новый зонд. Измерение и восстановление выполняют без опасного вмешательства в работающую электронику.
Почему исправный датчик может давать неверную картину
Неправильная точка
Воздушный датчик оказался в холодной струе или рядом с нагретым узлом вместо предусмотренного места.
Плохой контакт с трубой
Трубный зонд закреплён неправильно и измеряет смесь влияний воздуха и поверхности.
Нарушенная сборка
После чистки изменились крепление, изоляция или прокладка кабеля, предусмотренные конструкцией.
Восстанавливают штатное положение, контакт и изоляцию по инструкции.
Нельзя переносить датчик в более тёплое место, чтобы обходить защиту от обмерзания или заставлять компрессор работать дольше.
Как подобрать замену термодатчика
На небольшом экране таблицу можно прокрутить вправо.
| Что сверить | Почему важно | Что не является доказательством |
|---|---|---|
| Заводской номер | Определяет допустимый узел для системы. | Похожая форма головки. |
| Тип и R(T) | Нужна правильная зависимость во всём рабочем диапазоне. | Совпадение сопротивления только при одной температуре. |
| Исполнение | Диапазон, защита и тепловой контакт соответствуют месту. | Надпись «универсальный датчик». |
| Кабель и разъём | Подходящие длина, соединение и схема. | Совпадение цвета двух проводов. |
Раздел запасных частей помогает искать компоненты, но датчик холодильного контроллера не становится датчиком кондиционера только потому, что он тоже NTC.
Что проверяют после установки нового датчика
Проверяют правильность соединения, исходный температурный вход, фиксацию и отсутствие ошибки.
Затем оценивают работу в условиях, при которых проявлялась неисправность, и сопоставляют показания с независимым измерением в корректной точке.
Если датчик и провод исправны, проверка продолжается на стороне электронного управления.
Нельзя автоматически считать новую плату следующим шагом без подтверждения её неисправности.
Пирометр показывает поверхность, а не температуру воздуха.
Сравнение воздушного датчика с показанием пирометра, направленного на корпус, не является корректной проверкой.
Независимый контроль температуры
Эти термометры помогают сопоставить температуру в выбранной среде с наблюдениями системы.
Они не измеряют сопротивление термистора, не являются его заменой и не заменяют подходящий омметр и сервисную характеристику R(T).
Becool BC-T3
Электронный термометр с металлическим щупом для независимого контроля температуры в допустимой среде. При сравнении приборы размещают в одинаковых условиях.
- Диапазон: −50…+300 °C.
- Щуп: 100 мм.
- Функции MIN/MAX и HOLD.
Becool BC-T5
Компактный электронный термометр с выносным чувствительным элементом. Помогает контролировать температуру в выбранной точке.
- Диапазон: −50…+70 °C.
- Выносной датчик.
- Питание: батарея LR44.

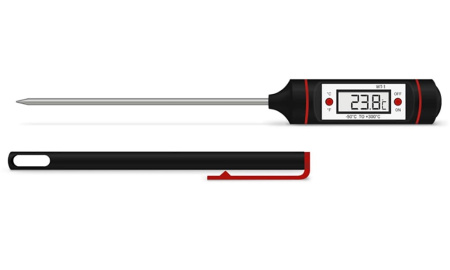

Штыревой термометр WT-1
Электронный термометр с контактным щупом для допустимых неагрессивных сред. Позволяет выполнить независимый температурный замер.
- Контактный штыревой щуп.
- ЖК-дисплей.
- Функции MIN и MAX.

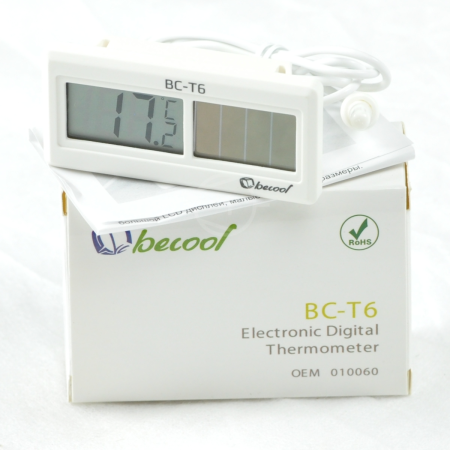

Becool BC-T6
Компактный электронный термометр для измерения в пределах его диапазона и допустимых условий. Не является датчиком управления кондиционером.
- Диапазон: −20…+80 °C.
- Разрешение: 0,1 °C.
- Габариты: 66,5 × 31,7 × 19 мм.
На небольшом экране таблицу можно прокрутить вправо.
| Модель | Назначение | Особенности |
|---|---|---|
| Becool BC-T3 Артикул: 05177 | Контроль температуры | Диапазон: −50…+300 °C. Щуп: 100 мм. |
| Becool BC-T5 Артикул: 05178 | Выносной датчик | Диапазон: −50…+70 °C. Выносной датчик. |
| Штыревой термометр WT-1 Артикул: 03000 | Контактный замер | Контактный штыревой щуп. ЖК-дисплей. |
| Becool BC-T6 Артикул: 06452 | Контроль температуры | Диапазон: −20…+80 °C. Разрешение: 0,1 °C. |
Ошибки, которых стоит избегать
Частые вопросы
Где находится комнатный датчик?
Обычно в зоне забора воздуха внутреннего блока. Точное место и крепление определяются конструкцией.
Датчик испарителя измеряет комнату?
Его задача связана с теплообменником. Такой замер не заменяет температуру воздуха в жилой зоне.
Какое сопротивление должно быть?
То, которое соответствует температуре и характеристике конкретного элемента в сервисной документации. Общего числа для всех моделей нет.
Два провода означают одинаковый датчик?
Нет. Важны тип элемента, зависимость R(T), исполнение и допустимая схема соединения.
Можно заменить зонд датчиком от холодильника?
Только при подтверждённом соответствии всех требований и допуске изготовителя; совпадения названия NTC недостаточно.
Ошибка осталась после замены. Что дальше?
Проверяют правильность детали, кабель, разъём, размещение и вход управления по диагностической процедуре.
Краткий итог
Для термодатчика важны назначение, место и полная характеристика.
Проверяйте элемент вместе с кабелем и контактом, сравнивая сопротивление при известной температуре по документации.
Правильная замена должна соответствовать системе, а не только подходить разъёмом.
