Автомат для кондиционера выбирают по электрическим данным оборудования и допустимой нагрузке кабеля.
Холодопроизводительность и площадь помещения не заменяют рабочий ток, число фаз и требования монтажной инструкции. Защитный аппарат должен отключить линию раньше, чем перегрузка успеет повредить проводку.
С чего начать выбор автомата для кондиционера
Начните с монтажной инструкции и шильдика конкретной модели. Найдите напряжение и число фаз, номинальный или максимальный рабочий ток, электрическую потребляемую мощность и требование производителя к аппарату защиты.
Затем определите длину линии, материал и сечение жил, способ прокладки и условия охлаждения кабеля. Только после этого можно согласовать номинал автомата с нагрузкой и проводкой.
Рабочий ток, напряжение, число фаз и требования производителя.
Материал и сечение жил, длина маршрута и способ прокладки.
Особенности компрессора и допустимая характеристика срабатывания.
Ток короткого замыкания, отключающая способность и дополнительная защита.
Два кондиционера одного класса производительности могут иметь разный рабочий ток, разные схемы питания и разные требования к линии.
Почему мощности кондиционера недостаточно для выбора автомата
Для защиты линии нужна электрическая потребляемая мощность, а не холодопроизводительность в кВт или BTU. Эти величины описывают разные стороны работы оборудования и не переводятся друг в друга простым коэффициентом.
| Параметр | Что показывает | Подходит для выбора автомата |
|---|---|---|
| Холодопроизводительность | Сколько тепла система способна отвести из помещения | Нет, напрямую не определяет ток линии |
| Потребляемая мощность | Электрическую нагрузку в рабочем режиме | Да, для предварительной оценки |
| Номинальный ток | Рабочую нагрузку при заданных условиях | Да, один из основных параметров |
| Максимальный ток | Верхнюю рабочую нагрузку, указанную изготовителем | Да, если он приведён в документации |
Расчёт по мощности полезен как контроль, но окончательный выбор делают по документации оборудования и проекту линии. Для инверторных моделей особенно важно не заменять паспортные данные усреднённым значением.
Как определить расчётный ток кондиционера
Самый надёжный ориентир — номинальный и максимальный ток из паспорта или с шильдика. Если в документации уже указан рекомендуемый номинал защитного аппарата, его сопоставляют с фактической линией и требованиями проекта.
Напряжение, фазы, рабочий и максимальный ток.
Пуск компрессора, нагрев и дополнительные потребители.
Допустимый ток должен быть не ниже выбранного номинала защиты.
Номинал, полюса и отключающая способность должны работать вместе.
Для однофазной нагрузки предварительный ток можно оценить по электрической мощности и напряжению, но коэффициент мощности и режим инвертора делают такой расчёт приблизительным. Использовать его вместо паспортного тока нельзя.
Как связаны номинал автомата и сечение кабеля
Автомат должен защищать кабель, поэтому его номинал нельзя выбирать выше допустимого тока линии. На допустимую нагрузку влияют материал и сечение жил, количество нагруженных проводников, длина маршрута, температура, способ прокладки и соседние кабели.
Точные значения определяют по документации оборудования, проекту и действующим нормам монтажа.
Не отключит линию вовремя при длительной перегрузке.
Может отключаться в нормальном рабочем или пусковом режиме.
Одинаковый кабель в стене, лотке, утеплителе или плотном пучке отводит тепло по-разному. Номинал проверяют для конкретного способа прокладки.
Однополюсный или трёхполюсный автомат: что выбрать
Число полюсов определяют по схеме питания кондиционера и проекту распределительного щита. Оно не связано напрямую с мощностью охлаждения.
Защищает фазный проводник в схеме, где отключение и защита нейтрали решены согласно проекту.
Примеры в подборке: 05767 и 20760Одновременно отключает все три фазы одним связанным механизмом.
Примеры в подборке: 06064 и 06062Три отдельных однополюсных автомата не заменяют один трёхполюсный аппарат для трёхфазной нагрузки: при аварии все фазы должны отключаться согласованно.
Как учитывать характеристику срабатывания автомата
Характеристика срабатывания показывает реакцию автомата на кратковременный ток, превышающий номинал. В представленных моделях используется характеристика C, рассчитанная на смешанные нагрузки и умеренные пусковые токи.
Определяет базовый диапазон номинала.
Проверяется по документации кондиционера.
Отключающая способность должна соответствовать месту установки.
Нельзя устранять регулярные отключения простой заменой автомата на больший номинал или другую характеристику. Сначала проверяют нагрузку, кабель, контакты, состояние кондиционера и расчёт линии.
Нужны ли кондиционеру УЗО, заземление и отдельная линия
Обычный автомат реагирует на перегрузку и короткое замыкание, но не заменяет защиту от токов утечки. Требования к УЗО или дифференциальному автомату определяют по схеме питания, месту установки, документации оборудования и действующим нормам.
Перегрузка и короткое замыкание.
Опасный ток утечки.
Защитное соединение корпуса.
Предсказуемая нагрузка без случайных потребителей.
Подбор кабеля, защитных аппаратов и работы в щите должен выполнять квалифицированный специалист по проекту и инструкции кондиционера.
Автоматические выключатели из каталога Kvent.ru
В подборке есть одно- и трёхполюсные автоматы с характеристикой C. Номинал конкретной линии выбирают только после расчёта нагрузки и проверки кабеля.
TDM ВА47-63 3/32А
Трёхполюсный модульный автомат для защиты групповой или трёхфазной линии.
- 3 полюса
- номинальный ток 32 А
- отключающая способность 4,5 кА
TDM ВА47-63 3/16А
Трёхполюсный модульный автомат для линии с умеренным расчётным током.
- 3 полюса
- номинальный ток 16 А
- отключающая способность 4,5 кА

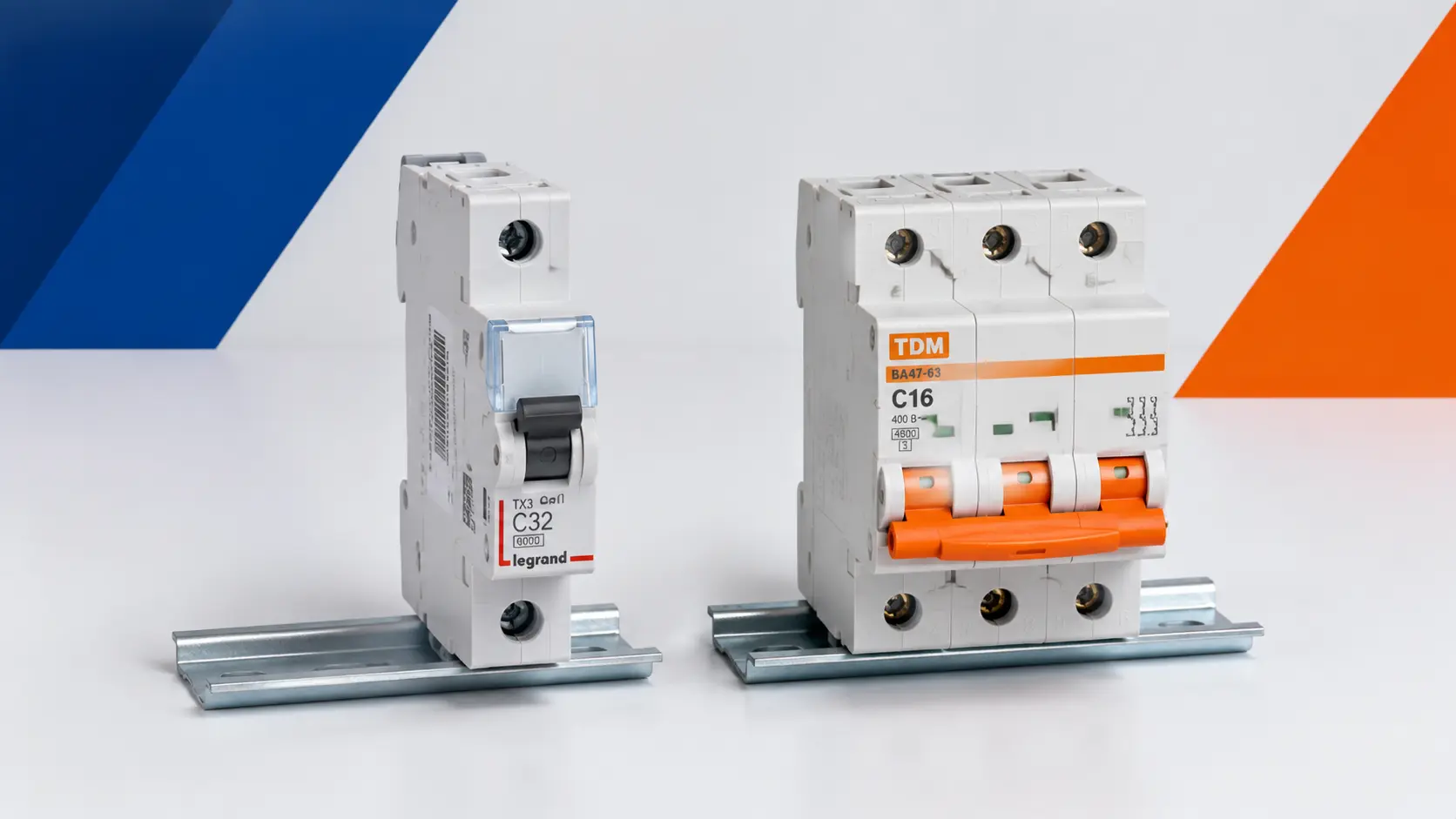

Legrand TX3 1/32А
Однополюсный автомат шириной один модуль для защиты однофазной линии.
- 1 полюс
- номинальный ток 32 А
- отключающая способность 6 кА
TDM ВА47-63 1/63А
Однополюсный модульный автомат высокого номинала для рассчитанной под него линии.
- 1 полюс
- номинальный ток 63 А
- отключающая способность 4,5 кА
Сравнение автоматов по току, полюсам и отключающей способности
| Модель и SKU | Полюса | Номинальный ток | Характеристика | Отключающая способность |
|---|---|---|---|---|
| TDM ВА47-63 3/32А 06064 | 3 | 32 А | C | 4,5 кА |
| TDM ВА47-63 3/16А 06062 | 3 | 16 А | C | 4,5 кА |
| Legrand TX3 1/32А 05767 | 1 | 32 А | C | 6 кА |
| TDM ВА47-63 1/63А 20760 | 1 | 63 А | C | 4,5 кА |
Другие номиналы и исполнения представлены в категории автоматических выключателей и автоматики. Сначала определите параметры линии, затем выбирайте подходящее исполнение.
Частые ошибки при выборе автомата для кондиционера
Частые вопросы об автомате для кондиционера
Какой автомат нужен для кондиционера 9 или 12 BTU?
Одного класса производительности недостаточно. Нужны паспортный ток, схема питания, параметры кабеля и рекомендация производителя.
Можно ли выбрать автомат по потребляемой мощности?
Мощность подходит для предварительной оценки. Итог сверяют по номинальному и максимальному току, пусковому режиму и документации оборудования.
Почему автомат должен соответствовать сечению кабеля?
Он защищает линию от перегрузки. Если номинал выше допустимого тока кабеля, проводка может перегреваться до отключения защиты.
Характеристика C подходит для кондиционера?
Она рассчитана на нагрузки с умеренными пусковыми токами, но допустимость нужно проверить по документации конкретной модели и расчёту линии.
Нужен однополюсный или трёхполюсный автомат?
Для однофазной и трёхфазной схем применяются разные исполнения. Число полюсов определяют по схеме питания и проекту щита.
Можно ли поставить автомат большего номинала?
Только после повторного расчёта всей линии. Простое увеличение номинала может оставить кабель без достаточной защиты.
Заменяет ли автомат УЗО?
Нет. Автомат защищает от перегрузки и короткого замыкания, а УЗО или дифференциальная защита реагирует на ток утечки.
Главное о выборе автомата для кондиционера
Номинал защитного аппарата нельзя определять только по мощности охлаждения или площади помещения. Сначала находят электрические данные кондиционера, затем рассчитывают линию и проверяют, что автомат защищает кабель во всех режимах.
- Рабочий ток берут из паспорта и с шильдика оборудования.
- Номинал автомата не должен превышать допустимый ток кабеля.
- Число полюсов выбирают по схеме питания.
- УЗО, заземление и отключающая способность проверяются отдельно.
